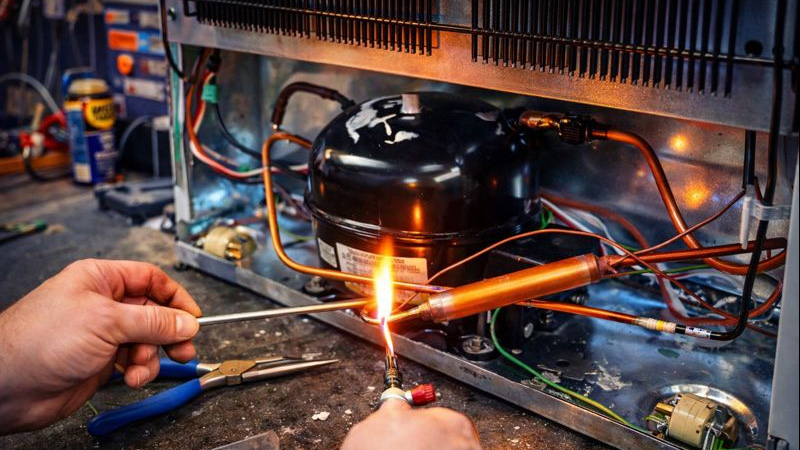

آموزش جوشکاری لوله یخچال برای لوله آلومینیومی و مسی
آموزش جوشکاری لوله یخچال برای بخشهای مختلف مثل لوله آلومینیومی، لوله مسی، جایخی، تریزون و لولههای مرتبط با موتور (کمپرسور) نیازمند شناخت دقیق جنس لوله و انتخاب روش اتصال مناسب است. در سیستم تبرید، جوشکاری باید بهصورت یک آببندی کامل انجام شود تا از نشتی گاز مبرد، افت فشار و کاهش سرمایش جلوگیری شده و راندمان دستگاه پایین نیاید.
آموزش جوشکاری لوله یخچال
در این فرایند، استفاده از ابزارها و تجهیزات مورد نیاز مثل مشعل مناسب، فیلر یا سیم جوش متناسب با جنس لوله، مواد تمیزکاری برای حذف چربی و اکسید، و تجهیزات ایمنی اهمیت زیادی دارد. آمادهسازی صحیح محل اتصال، برش دقیق، حذف پلیسه و تمیزکاری اصولی، پایه اصلی یک جوش استاندارد و بدون تخلخل محسوب میشود.
سپس با توجه به نوع لوله، جوشکاری لولههای مسی معمولاً با لحیمکاری سخت و کنترل دقیق حرارت انجام میشود، در حالیکه جوشکاری لولههای آلومینیومی به دلیل اکسید شدن سریع و ذوب ناگهانی، حساستر و نیازمند دقت بیشتری است. همچنین در جوشکاری اتصالات غیرمشابه مانند مس به آلومینیوم باید با فیلر مخصوص و مدیریت حرارت، اتصال پایدار ایجاد شود؛ و در پایان با کنترل کیفیت پس از جوشکاری مانند تست نشتی، پاکسازی مدار و وکیوم، از سلامت اتصال و عملکرد صحیح سیستم تبرید اطمینان حاصل میشود.
آموزش جوشکاری لوله یخچال و آببندی مدار تبرید
در تعمیرات تخصصی، آموزش جوشکاری لوله یخچال فقط اتصال دو لوله نیست؛ هدف اصلی ساخت یک اتصال کاملاً آببند برای جلوگیری از نشتی گاز مبرد است. حتی یک تخلخل ریز یا آلودگی در محل اتصال میتواند باعث نشتی گاز مبرد شود و این نشتی بهمرور به کم شدن سرمای یخچال، علائم کمبود گاز یخچال و در نهایت کاهش راندمان یخچال منجر میشود. وقتی کم شدن سرمای یخچال ادامهدار باشد، کمپرسور مدت بیشتری کار میکند، مصرف برق بالا میرود و هزینههای تعمیر یخچال و حتی شارژ گاز یخچال افزایش پیدا میکند.
🔹 در مدار تبرید، جوشکاری باید هم «گازبندی» باشد و هم مسیر عبور مبرد را تنگ نکند؛ چون گرفتگی داخلی میتواند دقیقاً علائم علائم کمبود گاز یخچال را ایجاد کند و شما را به اشتباه به سمت شارژ گاز یخچال ببرد.
اهمیت جوشکاری استاندارد در جلوگیری از نشتی گاز مبرد
🔹 نشتی گاز مبرد در بسیاری از موارد تدریجی است؛ یعنی دستگاه ابتدا فقط کم شدن سرمای یخچال دارد و بعد کمکم به کاهش راندمان یخچال و فشارهای کاری غیرطبیعی میرسد. برای همین در آموزش جوشکاری لوله یخچال باید هم کیفیت سطحی جوش و هم کیفیت داخلی مدار را جدی بگیرید.
✅ ویژگیهای یک جوش قابل قبول در مدار تبرید:
-
نشتی گاز مبرد باید عملاً «صفر» باشد.
-
مسیر نباید دچار تنگی یا انسداد شود، مخصوصاً نزدیک لوله مویی یخچال.
-
اتصال باید در برابر لرزش کمپرسور و سیکلهای دمایی مقاوم بماند.
شناخت لولههای مدار تبرید برای انتخاب روش جوشکاری
🔹 در عمل، نوع لوله تعیین میکند روش اتصال و میزان حساسیت کار چقدر باشد.
لولههای مسی در یخچال
در خطوط دهش و مکش، کندانسور پشت یخچال و اطراف کمپرسور از لوله مسی استفاده میشود. در جوشکاری لوله مسی یخچال معمولاً لحیمکاری سخت انجام میشود تا اتصال هم آببند باشد و هم در برابر لرزش کمپرسور دوام بیاورد. اگر تمیزکاری یا حرارتدهی درست نباشد، احتمال نشتی گاز مبرد بالا میرود و خروجی آن کم شدن سرمای یخچال است.
لولههای آلومینیومی در یخچال
در اواپراتور، جایخی و بخشهایی از تریزون یا کندانسور دور درب ممکن است آلومینیوم ببینید. در جوشکاری لوله آلومینیومی یخچال مشکل اصلی لایه اکسید است؛ اگر اکسید کنترل نشود، فیلر بهخوبی نمینشیند و اتصال مستعد نشتی گاز مبرد میشود. علاوه بر این، آلومینیوم ناگهانی نرم و ذوب میشود و سوراخ شدن آن یعنی نیاز مجدد به تعمیر یخچال.
لوله مویی در یخچال
جوشکاری لوله مویی یخچال حساسترین بخش است، چون قطر کم دارد و کوچکترین پلیسه یا ذره میتواند باعث گرفتگی شود. گرفتگی در لوله مویی از علتهای مهم کم شدن سرمای یخچال و کاهش راندمان یخچال است و حتی میتواند باعث شود شما اشتباهاً به سمت شارژ گاز یخچال بروید، درحالیکه مشکل از انسداد است.
ابزار و تجهیزات تخصصی برای جوشکاری دقیق لوله یخچال
برای اجرای اصولی آموزش جوشکاری لوله یخچال باید ابزار درست داشته باشید تا کنترل حرارت و کیفیت اتصال ممکن شود.
🔧 لولهبر برای برش دقیق و صاف
🔧 برقو برای حذف پلیسه و جلوگیری از گرفتگی لوله مویی یخچال
🔧 گشادکن برای فیتآپ درست و نفوذ بهتر فیلر
🔹 مشعل مناسب برای حرارتدهی یکنواخت
🔹 سیم جوش نقره یا فیلر مناسب بسته به جنس اتصال
🔹 مواد تمیزکاری برای حذف چربی و اکسید، چون یکی از علتهای پنهان نشتی گاز مبرد هستند
🧤 تجهیزات ایمنی مثل عینک تیره، دستکش، تهویه مناسب
جوشکاری لوله مسی یخچال بدون گرفتگی
🔷 آمادهسازی اتصال
سطح اتصال باید کاملاً تمیز باشد؛ برش صاف، دیبور داخلی با برقو و تمیزکاری با سنباده یا برس ضروری است. اگر پلیسه باقی بماند، احتمال انسداد بالا میرود و نتیجه میتواند کم شدن سرمای یخچال باشد.
🔷 حرارتدهی یکنواخت و کنترلشده
حرارت را یکنواخت پخش کنید و ابتدا قسمت ضخیمتر را گرم کنید. در جوشکاری لوله مسی یخچال نفوذ فیلر باید با خاصیت مویینگی انجام شود تا آببندی کامل شود و خطر نشتی گاز مبرد کاهش یابد.
🔷 محافظت از لوله مویی یخچال
اگر اتصال نزدیک لوله مویی یخچال است، شعله مستقیم روی لوله مویی ممنوع است. این کار میتواند باعث ذوب شدن یا انسداد شود و دوباره کم شدن سرمای یخچال و کاهش راندمان یخچال ایجاد کند.
جوشکاری لوله آلومینیومی یخچال با کنترل اکسید و حرارت
🔷 تمیزکاری سطح و کنترل اکسید
در جوشکاری لوله آلومینیومی یخچال اگر اکسید باقی بماند، فیلر خیس نمیخورد و اتصال مستعد نشتی گاز مبرد میشود. تمیزکاری سریع و دقیق سطح حیاتی است.
🔷 پخش حرارت برای جلوگیری از سوراخ شدن
آلومینیوم قبل از ذوب شدن تغییر رنگ واضحی ندارد؛ پس حرارت را پخش کنید و روی یک نقطه متمرکز نشوید. سوراخ شدن اواپراتور یعنی هزینه بالای تعمیر یخچال.
جوشکاری مس به آلومینیوم یخچال
🔸 جوشکاری مس به آلومینیوم یخچال یکی از نقاط رایج نشتی گاز مبرد است و همین نشتی بهمرور باعث کم شدن سرمای یخچال و کاهش راندمان یخچال میشود. چون اختلاف نقطه ذوب دو فلز بالاست، اگر گرما را برای مس زیاد کنید، آلومینیوم آسیب میبیند. بنابراین این اتصال باید با مدیریت دقیق حرارت و انتخاب فیلر سازگار انجام شود تا تخلخل ایجاد نشود و آببندی کامل بماند.
کنترل کیفیت بعد از جوشکاری با تست نشتی و معیار قبولی
پس از جوشکاری، مهمترین مرحله، تست نشتی یخچال با نیتروژن است. این تست مدار را تحت فشار کنترلشده قرار میدهد و نشتیهای ریز را مشخص میکند. اگر نشتی باقی بماند، نتیجه روشن است: کم شدن سرمای یخچال و دوباره تعمیر یخچال.
🔹 تست نشتی یخچال با نیتروژن برای اطمینان از آببندی
🔹 بررسی دقیق اتصالهای حساس مثل جوشکاری مس به آلومینیوم یخچال
🔹 قبولی یعنی عدم نشتی و پایداری فشار در زمان تست
شستشوی سیکل تبرید بعد از جوشکاری
🔹 بعد از قبولی تست، شستشوی سیکل تبرید انجام میشود تا دوده، ذرات و رطوبت از مدار خارج شود. این کار جلوی گرفتگی آینده را میگیرد و از کاهش راندمان یخچال جلوگیری میکند، چون ذرات ریز میتوانند وارد لوله مویی یخچال شوند و دوباره کم شدن سرمای یخچال ایجاد کنند.
وکیوم و شارژ گاز برای رفع کم شدن سرمای یخچال
🔹 مرحله بعد، وکیوم یخچال ۵۰۰ میکرون است تا هوا و رطوبت مدار حذف شود و سیستم به خلأ عمیق برسد. وکیوم ناقص یعنی یخزدگی داخلی، افت راندمان و دوباره کم شدن سرمای یخچال.
🔹 پس از وکیوم، شارژ گاز یخچال برحسب وزن مطابق پلاک دستگاه انجام میشود. شارژ دقیق باعث میشود فشار و دمای کاری درست شود و مشکل کم شدن سرمای یخچال و کاهش راندمان یخچال تکرار نشود.
سوالات متداول تخصصی درباره جوشکاری لوله یخچال
چرا جوشکاری صحیح در سیستم تبرید یخچال اهمیت دارد؟
چون جوشکاری در مدار تبرید فقط «اتصال لوله» نیست؛ یک آببندی کاملاً گازبند است. مبردها بهخصوص در فشار و دمای کاری، از ریزترین خللوفرج هم عبور میکنند؛ بنابراین جوش ضعیف باعث نشتی تدریجی گاز مبرد، افت فشار، کاهش ظرفیت سرمایش و افزایش زمان کارکرد کمپرسور میشود. از طرف دیگر، اگر جوشکاری باعث ایجاد دوده/اکسید داخل لوله شود، میتواند لوله مویی را نیمهمسدود کند و علائمی شبیه کمبود گاز ایجاد کند؛ یعنی دستگاه هم سرد نمیکند و هم فشارها غیرنرمال میشود.
چه نوع لولههایی در یخچال جوشکاری میشوند؟
در تعمیرات یخچال معمولاً این بخشها جوش یا لحیمکاری میشوند:
-
لولههای مسی در خط دهش و مکش، کندانسور پشت یخچال، و اطراف کمپرسور
-
لولههای آلومینیومی در اواپراتور یا جایخی، کندانسور دور درب و بخشهایی از مسیر مکش/تریزون (بسته به طراحی)
-
لوله مویی (کاپیلاری) که قطر بسیار کم دارد و بهشدت به پلیسه و آلودگی حساس است
-
نقاط اتصال به قطعاتی مثل فیلتر درایر، شیر سرویس، یا رابطها که در هنگام نشتی یا تعویض قطعه باز و بسته میشوند
چه تفاوتی بین جوشکاری لوله مسی و آلومینیومی وجود دارد؟
تفاوت اصلی در رفتار حرارتی و سطحی فلز است:
-
مس هنگام گرم شدن نشانههای واضحتری دارد و کنترل حرارت روی آن سادهتر است؛ ضمن اینکه در لحیمکاری سخت، فیلر با خاصیت مویینگی بهخوبی در درز نفوذ میکند.
-
آلومینیوم خیلی سریع لایه اکسید تشکیل میدهد و این لایه مانع چسبندگی فیلر میشود؛ همچنین آلومینیوم قبل از ذوب شدن، هشدار ظاهری زیادی نمیدهد و ممکن است ناگهانی نرم یا سوراخ شود (خصوصاً در اواپراتورهای نازک). به همین دلیل تمیزکاری، فلاکس مناسب و پخش حرارت یکنواخت در آلومینیوم حیاتیتر است.
چگونه جوشکاری لوله مسی به آلومینیومی انجام میشود؟
در اتصال مس به آلومینیوم، چالش اصلی اختلاف نقطه ذوب و تفاوت متالورژی اتصال است؛ اگر حرارت را زیاد کنید تا مس آماده اتصال شود، آلومینیوم آسیب میبیند. روش استاندارد و کمریسک در تعمیرات حرفهای:
-
استفاده از جوینت یا رابط مس-آلومینیوم (ترجیحاً کارخانهای) و انجام دو اتصال جداگانه: سمت آلومینیوم با روش مخصوص آلومینیوم و سمت مس با لحیمکاری سخت.
اگر جوش مستقیم اجباراً انجام شود، باید از فیلر مخصوص اتصال مس به آلومینیوم و کنترل شدید حرارت استفاده کرد و نشانه قبولی اتصال این است که فیلر واقعاً روی آلومینیوم خیس بخورد و جاری شود؛ صرفاً “مالیده شدن” فیلر روی سطح آلومینیوم، اتصال قابل اعتماد ایجاد نمیکند و احتمال نشتی بالا میرود.
چگونه میتوان از نشتی جوش مطمئن شد؟
مطمئنترین روش، تست مرحلهای پس از جوشکاری است:
-
تست فشار با نیتروژن خشک: مدار را تحت فشار کنترلشده قرار میدهند تا نشتیهای ریز هم آشکار شود.
-
بررسی محل جوش با کف صابون: حبابزنی یعنی نشتی فعال.
-
در کار دقیقتر، استفاده از دتکتور نشتی برای نشتیهای بسیار کم هم کمککننده است.
نکته مهم: قبولی تست نشتی فقط به معنی “نشتی نداشتن” نیست؛ اگر داخل مدار بهخاطر جوشکاری آلودگی یا اکسید ایجاد شده باشد، ممکن است بعداً لوله مویی نیمهگرفته شود. به همین دلیل بعد از تست نشتی، شستشو با نیتروژن، وکیوم اصولی و شارژ گاز دقیق مکمل کنترل کیفیت هستند.
