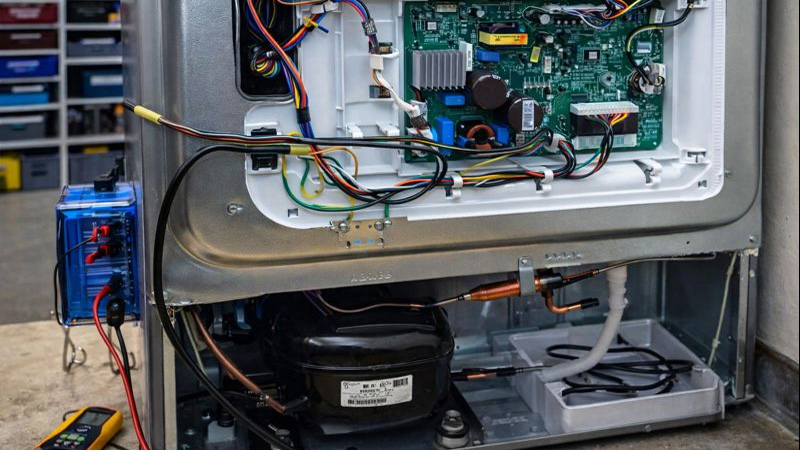

آموزش سیم‌کشی یخچال: اتصالات، رله استارت، اورلود

سیم‌کشی یخچال شامل چند جزء اصلی در برق یخچال است که مهم‌ترین آن‌ها جعبه تقسیم برق یخچال، مسیر فاز و نول ورودی، ترموستات یا سنسور دما، رله استارت و اورلود و در نهایت کمپرسور/موتور یخچال هستند. در عیب‌یابی حرفه‌ای، ابتدا باید مسیر برق از دوشاخه تا جعبه تقسیم و سپس تا مصرف‌کننده‌ها بررسی شود تا مشخص شود مشکل از قطعی سیم، شل شدن فیش‌ها، سوختگی اتصالات یا ایراد قطعات کنترلی است. شناخت دقیق این اجزا کمک می‌کند سریع‌تر تشخیص دهید چرا یخچال روشن نمی‌شود یا چرا کمپرسور درست استارت نمی‌زند.

نقشه سیم کشی یخچال

یکی از رایج‌ترین موضوعات تعمیراتی، علت خرابی سیم‌کشی یخچال است که معمولاً به دلیل پوسیدگی سیم‌ها، نفوذ رطوبت، داغ شدن بیش از حد کمپرسور، اتصالی، جرقه زدن فیش‌ها یا دستکاری غیراصولی رخ می‌دهد. برای نحوه باز کردن سیم‌کشی یخچال باید ابتدا برق دستگاه قطع شود، سپس با دقت قاب‌ها باز و مسیرها عکس‌برداری یا علامت‌گذاری شوند تا هنگام بستن، اشتباه اتصال رخ ندهد. بعد از آن، مرحله مهم بررسی نقشه سیم‌کشی یخچال است چون نقشه سیم‌کشی یخچال قدیمی با مدل‌های جدیدتر تفاوت دارد و در یخچال‌های نوفراست (بدون برفک) به‌دلیل وجود فن‌ها، دیفراست و برد کنترل، مسیرها پیچیده‌تر می‌شود؛ در یخچال ویترینی هم معمولاً تجهیزات جانبی مثل فن‌های بیشتر و کنترلر دما دیده می‌شود.

در بخش راه‌اندازی، دانستن نحوه سیم‌کشی موتور یخچال و اتصال سیم‌ها به موتور اهمیت زیادی دارد؛ مخصوصاً در سیم‌کشی کمپرسور یخچال تک فاز که باید ترمینال‌های Start / Run / Common درست تشخیص داده شود و رله و اورلود یخچال طبق نقشه استاندارد نصب شوند تا هم استارت درست انجام شود و هم حفاظت موتور برقرار بماند. از طرف دیگر، نقشه سیم‌کشی ترموستات یخچال و اینکه سیم ترموستات به کجا وصل می‌شود برای رفع مشکل قطع و وصل دما ضروری است؛ چون رنگ سیم‌های ترموستات ممکن است بین برندها متفاوت باشد و در ترموستات سه فیش (معمولاً COM/NO/NC) اتصال اشتباه می‌تواند باعث یکسره کار کردن یا روشن نشدن کمپرسور شود. به همین دلیل، همیشه باید اتصال‌ها بر اساس نقشه سیم‌کشی رله اورلود و ترموستات و با تست دقیق انجام شود.

اهمیت شناخت سیم‌کشی یخچال (ایمنی برق + عیب‌یابی سریع)

• سیم‌کشی یخچال مسیر اصلی انتقال برق بین قطعات حیاتی دستگاه است.

• کوچک‌ترین ایراد در مدار برق یخچال می‌تواند باعث سرد نکردن، روشن نشدن، یکسره کار کردن کمپرسور یا پریدن فیوز شود.

• شناخت ساختار سیم‌کشی یعنی کاهش خطا در عیب‌یابی برق یخچال و جلوگیری از تعویض بی‌مورد قطعات.

• تکنسین با آشنایی کامل با نقشه سیم‌کشی یخچال سریع‌تر منبع مشکل را پیدا می‌کند: قطعی، اتصالی، فیش سوخته یا خرابی قطعه.

• کاربر هم با دانش پایه، از خطراتی مثل برق‌گرفتگی و اتصال کوتاه پیشگیری می‌کند.

• ✅ نکته طلایی: قبل از هر اقدام، برق دستگاه را قطع کنید و از بی‌برق بودن با مولتی‌متر مطمئن شوید.

اجزای اصلی در سیم‌کشی یخچال (قطعات کلیدی مدار)

• کمپرسور (موتور یخچال): مصرف‌کننده اصلی برق و قلب سیکل تبرید.

• ترموستات (مدل‌های مکانیکی): قطع و وصل برق کمپرسور برای کنترل دما.

• سنسور دما + برد الکترونیکی (مدل‌های دیجیتال): کنترل هوشمند دما، فن‌ها و دیفراست.

• رله استارت: تامین جریان راه‌انداز لحظه شروع به کار کمپرسور.

• اورلود (محافظ حرارتی): قطع مدار در داغی یا جریان غیرعادی برای جلوگیری از سوختن موتور.

• فن‌ها (نوفراست): گردش هوا و انتقال سرما؛ وابسته به مدار برد/کمپرسور.

• هرکدام از این اجزا اگر اتصال ضعیف داشته باشد، مشکل‌هایی مثل استارت نخوردن کمپرسور یا کم شدن سرمای یخچال ایجاد می‌شود.

آشنایی با جعبه تقسیم برق یخچال (مرکز توزیع برق)

• جعبه تقسیم برق نقطه ورود و توزیع برق داخل دستگاه است.

• برق از دوشاخه وارد جعبه تقسیم می‌شود و سپس به کمپرسور، ترموستات/برد، فن، چراغ منتقل می‌گردد.

• داخل آن معمولاً ترمینال‌ها، فیش‌ها، بست سیم‌ها و گاهی قطعات حفاظتی وجود دارد.

• مزیت اصلی: نظم، دسترسی سریع و ایمنی بالاتر در تعمیرات.

• ⚠️ دستکاری بدون دانش می‌تواند باعث جرقه، ذوب شدن سیم، برق‌دار شدن بدنه شود.

علت خرابی سیم‌کشی یخچال (دلایل پرتکرار و پرجستجو)

• فرسودگی عایق سیم‌ها (خشک شدن، ترک خوردن، نشتی جریان).

• نوسان برق و شوک ولتاژ (سوختگی فیش‌ها، آسیب برد، داغی اتصالات).

• رطوبت و اکسید شدن فیش‌ها (قطع و وصل، جرقه، افزایش مقاومت اتصال).

• جابجایی و ضربه (ساییدگی سیم به بدنه، پارگی روکش، قطعی مسیر).

• تعمیر غیراصولی (سیم نازک، پرس ضعیف، فیش غیر استاندارد).

• داغ شدن پشت یخچال به‌علت کثیفی کندانسور یا تهویه بد (استرس حرارتی به سیم‌ها).

• نبود ارت یا محافظ برق (افزایش ریسک برق‌دار شدن بدنه و سوختگی).

• آسیب جوندگان (جویدن روکش و ایجاد اتصالی خطرناک).

نحوه باز کردن سیم‌کشی یخچال (اصولی و قابل‌اتکا)

• دستگاه را از برق بکشید و با مولتی‌متر تست بی‌برقی انجام دهید.

• پنل پشت یا محفظه برد را باز کنید (بسته به مدل).

• قبل از جدا کردن فیش‌ها، عکس‌برداری دقیق و برچسب‌گذاری سیم‌ها انجام دهید.

• فیش‌ها را با ابزار مناسب جدا کنید؛ کشیدن با زور ممنوع.

• دنبال نشانه‌های خرابی باشید: سیاهی، بوی سوختگی، ذوب‌شدگی، شل شدن فیش، خوردگی.

• مراقب باشید سیم‌ها با لوله دهش داغ کمپرسور تماس نداشته باشند.

• اگر یخچال دیجیتال است، حساسیت بیشتر است چون خطا ممکن است به برد اصلی آسیب بزند.

نکات فنی و ایمنی سیم‌کشی یخچال (چک‌لیست کوتاه و کاربردی)

• سیم ارت حتماً به بدنه وصل باشد.

• از سیم استاندارد با سطح مقطع مناسب استفاده کنید.

• عبور سیم‌ها از بدنه با روکش یا لوله محافظ انجام شود.

• فقط از فیش سرسیم روکش‌دار استفاده کنید (سیم لخت ممنوع).

• پرس سرسیم با انبر پرس انجام شود تا جرقه و داغی ایجاد نشود.

• قبل از روشن کردن دستگاه، مسیرها را با اهم‌متر چک کنید.

• سیم‌ها را از منابع حرارتی دور نگه دارید، مخصوصاً اطراف کمپرسور.

• محافظ برق استاندارد برای کاهش آسیب نوسان توصیه می‌شود.

سوالات متداول درباره نقشه و سیم‌کشی یخچال

نقشه سیم کشی یخچال چه کاربردی دارد؟
❄️ نقشه سیم‌کشی، «نقشه راه» مدار برق یخچال است و دقیقاً نشان می‌دهد برق از دوشاخه چگونه به قطعاتی مثل ترموستات/برد، رله استارت، اورلود، کمپرسور، فن‌ها و لامپ داخلی می‌رسد. با این نقشه می‌توان سریع‌تر علت‌هایی مثل قطع شدن مسیر برق، جابجایی اشتباه فیش‌ها، سوختگی سرسیم‌ها، اتصال بدنه یا خرابی قطعه را پیدا کرد و هنگام تعویض قطعات، اتصال درست را بدون خطا انجام داد.

سیم‌های یخچال چه رنگ‌ بندی استانداردی دارند؟
❄️ رنگ‌بندی در برندهای مختلف ممکن است کمی تفاوت داشته باشد، اما در بسیاری از یخچال‌ها الگوی کلی این است: قهوه‌ای/مشکی برای فاز (L)، آبی برای نول (N) و زرد-سبز برای ارت (زمین). با این حال، در مدارهای داخلی مثل ترموستات، فن یا لامپ ممکن است رنگ‌ها متفاوت باشند؛ بنابراین معیار اصلی همیشه نقشه سیم‌کشی همان مدل و تست با مولتی‌متر است، نه صرفاً رنگ سیم.

آیا نقشه سیم کشی در مدل‌های مختلف یخچال متفاوت است؟
❄️ بله. نقشه سیم‌کشی یخچال قدیمی معمولاً ساده‌تر و مکانیکی است (ترموستات، رله، اورلود، کمپرسور، لامپ و گاهی تایمر دیفراست). اما در یخچال‌های نوفراست/دیجیتال قطعاتی مثل برد الکترونیکی، سنسور دما، فن اواپراتور، المنت دیفراست، ترموفیوز/سنسور دیفراست، دمپر موتوردار اضافه می‌شوند و نقشه پیچیده‌تر می‌گردد. در یخچال ویترینی هم به دلیل فن‌ها و روشنایی بیشتر، مسیرها نیمه‌صنعتی‌تر است.

چگونه سیم‌کشی ترموستات یخچال را بررسی کنیم؟
❄️ در یخچال‌های مکانیکی، ترموستات معمولاً نقش قطع و وصل فاز کمپرسور را دارد. برای بررسی تخصصی، ابتدا برق را قطع کنید، سپس اتصالات ترموستات را با توجه به نقشه سیم‌کشی ترموستات بررسی کنید و با مولتی‌متر، عملکرد قطع و وصل را در حالت‌های مختلف چرخش ولوم تست کنید. در مدل‌های دیجیتال، ترموستات جای خود را به سنسور دما + برد می‌دهد و بررسی آن بیشتر به تست مقاومت سنسور و کنترل فرمان‌های برد وابسته است.

چگونه سیم کشی یخچال را تست کنیم؟
❄️ تست سیم‌کشی یعنی بررسی سه مورد کلیدی: قطعی مسیر، اتصال کوتاه، و اتصال بدنه/نشتی جریان. بعد از قطع برق، مسیرها با مولتی‌متر روی حالت بوق (Continuity) از دوشاخه تا جعبه تقسیم و سپس تا قطعات اصلی ردیابی می‌شوند. همچنین اتصالات از نظر شل بودن فیش، سیاهی، ذوب‌شدگی، خوردگی و بوی سوختگی بررسی می‌شود. اگر احتمال نشتی جریان باشد، تست دقیق‌تر با تجهیزات تخصصی (مثل تست عایق) انجام می‌شود.

سیم کشی کمپرسور یخچال چگونه است؟
❄️ کمپرسور تک‌فاز معمولاً سه ترمینال اصلی دارد که با C (مشترک)، R (کارکرد)، S (استارت) شناخته می‌شوند و راه‌اندازی آن توسط رله استارت انجام می‌شود و حفاظت آن به عهده اورلود است. چون نوع رله (PTC، رله جریان، هوشمند) و وجود یا عدم وجود خازن در مدل‌ها متفاوت است، اتصال دقیق باید مطابق نقشه سیم‌کشی کمپرسور همان یخچال انجام شود؛ سیم‌کشی اشتباه می‌تواند باعث آسیب جدی به موتور شود.

سیم‌کشی فن‌ها و لامپ داخلی یخچال چگونه است؟
❄️ در یخچال‌های نوفراست، فن اواپراتور معمولاً همزمان با کمپرسور یا با فرمان برد روشن می‌شود و در زمان دیفراست ممکن است خاموش گردد. لامپ داخلی نیز معمولاً از مسیر برق ورودی و از طریق کلید درب تغذیه می‌شود؛ در برخی مدل‌ها این مدار از طریق برد کنترل مدیریت می‌گردد. به‌دلیل تفاوت در طراحی برندها، بهترین مرجع برای تشخیص مسیر دقیق، همان نقشه سیم‌کشی یخچال است.

آیا می‌توانیم سیم‌کشی یخچال را خودمان تعمیر کنیم؟
❄️ اگر منظور بررسی‌های ساده مثل چک کردن شل بودن فیش‌ها، تمیز کردن اتصالات اکسید شده، یا تعویض کابل برق باشد و اصول ایمنی رعایت شود، ممکن است قابل انجام باشد. اما تعمیرات اصلی سیم‌کشی، مخصوصاً در بخش‌های کمپرسور، رله و اورلود یا در مدل‌های دیجیتال دارای برد الکترونیکی، ریسک بالایی دارد و می‌تواند باعث اتصال کوتاه، سوختن برد، آسیب کمپرسور یا خطر برق‌گرفتگی شود. در این موارد بهتر است کار به تکنسین متخصص سپرده شود.
