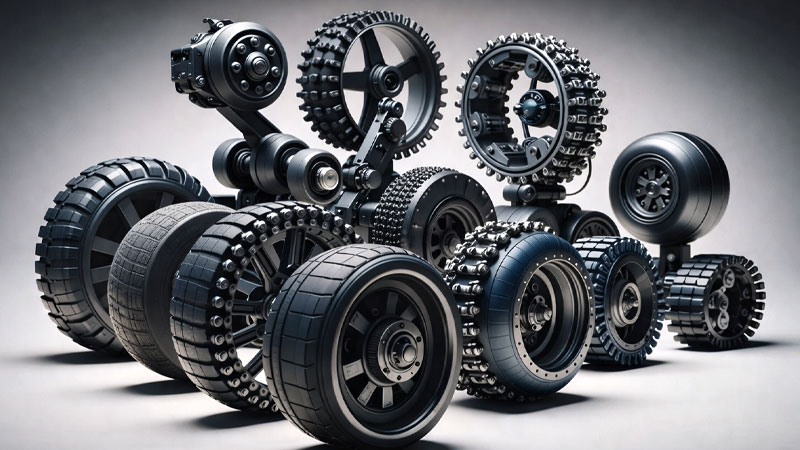

انواع چرخهای مورد استفاده در ساخت رباتها
رباتها به عنوان یکی از ابزارهای کلیدی در صنایع مختلف، در انواع گوناگونی طراحی میشوند تا فرآیندهای کاری را برای انسانها تسهیل کنند. رباتهای چرخدار به دلیل ساختار ساده، نصب و نگهداری آسان، و سرعت بالا، در مقایسه با سایر انواع رباتها محبوبیت بیشتری دارند. با این حال، رباتهای چرخدار در محیطهای صعبالعبور مانند مناطق سنگی، جادههای ناهموار، و سطوح لغزنده عملکرد مناسبی ندارند و برای چنین شرایطی به کار نمیروند.
تمامی چرخهای استفاده شده در رباتها
چرخها به عنوان مهمترین سیستمهای حرکتی رباتها، برای هدایت، دقت و ثبات رباتها حیاتی هستند. انواع چرخها شامل چرخهای استاندارد (ثابت)، چرخهای چرخشی، چرخهای توپی و چرخهای همهجهته هستند که بسته به نیازهای ربات، برای حرکت، تعادل و کنترل استفاده میشوند. چرخهای استاندارد برای هدایت کلاسیک، چرخهای چرخشی و توپی برای تعادل و چرخهای همهجهته برای حرکت در تمامی جهات طراحی شدهاند.
انواع چرخهای رباتها
چرخهای رباتها یکی از اجزای کلیدی در طراحی رباتها هستند که نقش بسیار مهمی در هدایت، کنترل و حرکت رباتها ایفا میکنند. این چرخها به رباتها اجازه میدهند تا به صورت دقیق و بهینه در محیطهای مختلف حرکت کنند. در این مقاله به بررسی انواع چرخهای رباتی میپردازیم که برای صنایع رباتیک و کاربردهای مختلف طراحی شدهاند. این چرخها با ویژگیهای خاص خود، امکان انجام وظایف مختلف را برای رباتها فراهم میکنند و به همین دلیل در میدانهای علمی و صنعتی بسیار محبوب هستند.
چرخهای استاندارد یا ثابت
🛞 چرخهای استاندارد یا چرخهای ثابت از رایجترین انواع چرخهای ربات هستند که به طور عمده در رباتهای چهار چرخ برای پیشران و حرکت استفاده میشوند. این چرخها معمولاً دارای دو درجه آزادی هستند که به ربات اجازه میدهند تنها در جهت جلو و عقب حرکت کنند. این چرخها برای هدایت رباتهای ساده و متحرک کاربرد دارند و ساختار داخلی آنها به گونهای است که مرکز چرخ به شاسی ربات متصل میشود و زاویه بین شاسی و صفحه چرخ ثابت باقی میماند. چرخهای استاندارد برای عملکرد بهینه نیاز به موتور مجزا دارند و بدون این موتورها، حرکت ربات با مشکل مواجه خواهد شد. در صورت عدم استفاده از موتورهای مجزا، باید چرخها را روی ریلهای خاص قرار داد تا حرکت ربات ممکن شود.
چرخهای جهتدار
🔄 چرخهای جهتدار در رباتها نقش حیاتی در حفظ تعادل دارند. این چرخها معمولاً به بدنه ربات متصل شده و به عنوان چرخهای هرزگرد عمل میکنند. از آنجا که چرخهای جهتدار نمیتوانند نیروی محرکهای برای حرکت ربات فراهم کنند، معمولاً در چرخهای پیشران استفاده نمیشوند. این چرخها به دو دسته زیر تقسیم میشوند:
-
چرخهای دارای شاخک مرکزی: این چرخها با نام Centered Orientable Wheel شناخته میشوند و به دلیل اتصال عمودی مرکز چرخ و محور آن، نصب آسانی دارند. چرخهای دارای شاخک مرکزی معمولاً برای حفظ تعادل در رباتهای متحرک استفاده میشوند.
-
چرخهای دارای شاخک خارج از مرکز: این چرخها که به نام Caster Wheel نیز شناخته میشوند، دارای ویژگیهایی هستند که باعث وارد کردن گشتاور بیشتری به ربات میشوند. اتصال آنها به بدنه ربات از طریق پیچی انجام میشود و این امکان را فراهم میآورد که چرخها به راحتی 360 درجه حول محور عمودی بچرخند. این ویژگی، چرخهای دارای شاخک خارج از مرکز را به انتخابی مناسب برای رباتهای چرخشی تبدیل میکند.
چرخهای توپی
⚽ چرخهای توپی که با نام Ball Wheel شناخته میشوند، به دلیل شکل کرهای خود، قابلیت حرکت در تمام جهات را دارند. این چرخها از یک توپ و نگهدارنده تشکیل شدهاند که میتواند از پلاستیک یا فلز ساخته شده باشد. به دلیل درجه آزادی 360 درجه، چرخهای توپی میتوانند در هر سمتی حرکت کنند و به طور عمده برای حفظ تعادل در رباتهای متعادل کننده استفاده میشوند. با این حال، چرخهای توپی در سطوح ناهموار عملکرد بهینهای ندارند و باعث افزایش اصطکاک با زمین میشوند. از این رو، این چرخها عمدتاً در زمینهای صاف و هموار کاربرد دارند. انواع مختلف چرخهای توپی عبارتند از:
-
چرخهای هرزگرد ساده
-
چرخهای هرزگرد آزاد
-
چرخهای هرزگرد ثابت
چرخهای هرزگرد
🔧 چرخهای هرزگرد در رباتها معمولاً برای حرکت روان و پیشگیری از انحراف استفاده میشوند. این چرخها در انواع مختلفی طراحی میشوند:
-
چرخهای هرزگرد ساده: این چرخها معمولاً در تجهیزات کشاورزی و باغبانی، چرخهای دوچرخه، و کالسکهها به کار میروند. طراحی آنها شامل دیسک دایرهای و بلبرینگ در مرکز چرخ است که امکان چرخش روان را فراهم میآورد.
-
چرخهای هرزگرد آزاد: این چرخها به دلیل داشتن بلبرینگ و یاتاقان در مرکز، قابلیت چرخش در دو محور عمودی و افقی را دارند و به همین دلیل در صندلیهای اداری و چرخ دستیها نیز مورد استفاده قرار میگیرند.
-
چرخهای هرزگرد ثابت: این چرخها به دلیل عدم تغییر جهت، بیشتر در ریلها و در محیطهای خاص استفاده میشوند که نیاز به ثبات و استحکام دارند.
چرخهای همهجهته
🌀 چرخهای همهجهته که به نامهای Omni Wheel یا Mecanum Wheel شناخته میشوند، ویژگیهای منحصر به فردی دارند که به رباتها این امکان را میدهند که در هر جهتی حرکت کنند. این چرخها معمولاً از دو چرخ کوچک و بزرگ تشکیل شدهاند که به صورت عمودی و موازی به هم متصل میشوند. از ویژگیهای خاص چرخهای همهجهته میتوان به اصطکاک پایین و حرکت روان اشاره کرد که این چرخها را برای رباتهای پیشرفته بسیار مناسب میسازد. در این چرخها، زاویه محور چرخهای کوچک نسبت به چرخهای بزرگ ممکن است 45 درجه یا 90 درجه باشد. یکی از انواع این چرخها، چرخ غلتکی مایل است که به دلیل تماس دائم غلتکها با زمین، حرکت نرم و روانی را برای رباتها فراهم میآورد.
انتخاب نوع چرخ برای رباتها بستگی به نوع کاربرد و محیط عملیاتی دارد. چرخهای مختلف مانند چرخهای استاندارد، جهتدار، توپی، هرزگرد و همهجهته با ویژگیهای خاص خود، امکان حرکت و عملکرد بهینه در محیطهای مختلف را برای رباتها فراهم میکنند. با توجه به نیازهای کاربردی و چالشهای محیطی، انتخاب صحیح چرخها میتواند تاثیر زیادی در عملکرد و موفقیت پروژههای رباتیک داشته باشد.
چرخهای شنی یا زنجیری رباتیک
ویژگیهای فنی چرخهای شنی رباتیک
-
عملکرد در شرایط آب و هوایی مختلف: مناسب برای سطوح خاکی، شنی، برفی و ناهموار، قادر به عبور از سطوح نرم و دشوار.
-
چسبندگی و ثبات: طراحی زنجیرهای برای چسبندگی بیشتر و افزایش ثبات و کنترل در سطوح پیچیده و نامناسب.
-
توانایی پیمایش در سطوح شیبدار و ناهموار: مناسب برای حرکت بر روی ماسه، برف و خاک نرم.
کاربردهای صنعتی و تخصصی چرخهای شنی رباتیک
-
رباتهای پیمایشی زمینی: استفاده در محیطهای پیچیده و پرپیچوخم، همچنین برای رباتهای کشاورزی در زمینهای ناهموار.
-
رباتهای کاوشگر خاکی: طراحی برای پیمایش سطوح خاکی نرم، ماسهای و عبور از مانعهای کوچک.
-
رباتهای برفروب: ایدهآل برای عبور از برفهای ضخیم و استفاده در شرایط برفی و سرد.
-
رباتهای صنعتی و جابجایی بار: راهحلی برای حرکت در سطوح نامنظم و غیر صاف در کاربردهای صنعتی.
چرخهای شنی لاستیکی به رباتها این امکان را میدهند که در شرایط محیطی خاص به راحتی حرکت کنند و پیمایش را در سطوح دشوار و نامناسب امکانپذیر سازند.
طراحی و عملکرد چرخ مکانوم
چرخ مکانوم Mecanum یک نوع چرخ ویژه رباتیک است که به رباتها این امکان را میدهد تا در جهتهای مختلف حرکت کنند. این چرخها دارای رولرهایی هستند که در زوایای ۴۵ درجه به چرخ نصب میشوند، که به آنها اجازه میدهد حرکت به جلو، عقب، چرخش به راست و چپ و حتی حرکت کروی را انجام دهند.
چرخهای مکانوم برای رباتهایی که نیاز به حرکت دقیق و میزان بالای مهارت در فضاهای محدود دارند، مانند رباتهای پیمایشی، خدماتی و صنعتی، مناسب هستند. هر چرخ مکانوم به صورت مستقل عمل میکند و تغییر سرعت و جهت چرخش رولرها، حرکت چرخ را کنترل میکند.
این چرخها به رباتها کمک میکنند تا به راحتی در فضاهای پیچیده و محدود حرکت کنند و پیمایش دقیق انجام دهند. به طور کلی، چرخ مکانوم یکی از پیشرفتهترین سیستمهای حرکتی رباتیک است که به رباتها توانایی حرکت در تمامی جهات را میدهد.
چرخهای اُمنی از جمله چرخهای رباتیک با کاربرد خاص هستند که دارای غلتکهای هرزگردی در جهات مختلف روی سطح خود هستند. این چرخها برای تعیین جهت حرکت و یا جایگزینی سیستم فرمان در رباتها طراحی شدهاند. ترکیب چرخهای هرزگرد ساچمهای یا ژیروسکوپی با دو چرخ متصل به موتورهای جداگانه نیز میتواند جهت حرکت ربات را کنترل کند.
رباتهایی که از چرخها برای حرکت استفاده میکنند، انرژی کمتری مصرف میکنند چرا که مکانیزم حرکتی آنها سادهتر و با وزن کمتری همراه است. این رباتها به دلیل طراحی سادهتر، نسبت به رباتهای انساننما یا پادار که قطعات و سنسورهای زیادی دارند، بسیار سریعتر حرکت میکنند.
با این حال، یکی از مشکلات چرخهای رباتی، لغزش چرخ یا همان بوکسوباد کردن چرخ است. برای حل این مشکل، بسیاری از طراحان ترجیح میدهند از چرخهای متصل به محورها با نیروی محرکه جداگانه استفاده کنند تا لغزش را کاهش دهند و حرکت ربات را بهبود بخشند.
سیستم حرکتی چرخدار رباتها
سیستمهای حرکتی چرخدار یکی از پرکاربردترین و پرفروشترین سیستمها در طراحی رباتها هستند. این سیستمها میتوانند در رباتهای صنعتی، رباتهای خانگی و رباتهای متحرک با تعداد چرخهای مختلف طراحی شوند. در ادامه انواع چرخدار رباتها را بررسی میکنیم.
🛞 رباتهای دارای یک چرخ
رباتهای یکچرخ به دلیل مشکلات پایداری و کنترل، استفاده کمتری دارند. این رباتها معمولاً تنها با یک نقطه تماس با زمین حرکت میکنند که باعث کاهش پایداری آنها میشود. استفاده از چرخهای کروی برای این رباتها میتواند به بهبود تعادل و حرکت در تمام جهات کمک کند.
🚗 رباتهای دارای دو چرخ
رباتهای دوچرخ به صورت موازی در طرفین ربات قرار میگیرند. این سیستم در رباتهای متحرک بسیار کاربردی است و برای حرکت در جهات مختلف نیاز به تنظیم موتورهای چرخها دارد. برای پایداری بیشتر، معمولاً مرکز ثقل ربات در پایین بدنه قرار میگیرد تا تعادل حفظ شود. سیستم چرخشی این رباتها نیز به راحتی با تغییر سرعت موتورهای دو چرخ امکانپذیر است.
🚙 رباتهای دارای سه چرخ
رباتهای سهچرخ معمولاً در دو نوع طراحی میشوند:
-
در نوع اول، دو چرخ به موتور متصل هستند و چرخ سوم فقط به عنوان چرخ هرزگرد عمل میکند و برای حفظ تعادل ربات کاربرد دارد.
-
در نوع دوم، هر سه چرخ برای انتقال قدرت استفاده میشوند. این رباتها بیشتر از چرخهای امنی برای جهتدهی بهره میبرند و برای حرکت روان و حرکت در محیطهای مختلف طراحی شدهاند.
🚗 رباتهای دارای چهار چرخ
رباتهای چهارچرخ به دلیل پایداری بالا در مقایسه با دیگر انواع رباتها بسیار محبوب هستند. این رباتها معمولاً در رباتهای صنعتی و وسایل نقلیه خودران کاربرد دارند. طراحی این رباتها به سه روش مختلف انجام میشود:
-
موتورهای مستقل برای هر چرخ
-
سیستم کنترل تانکی که در آن چرخهای کناری به هم متصل هستند
-
ترکیب موتورها و چرخهای هرزگرد برای حفظ تعادل و چرخش بهتر
🏎️ رباتهای دارای پنج چرخ و بیشتر
استفاده از پنج چرخ یا بیشتر معمولاً برای رباتهای ویژه است که نیاز به پایداری بیشتر در محیطهای دشوار مانند زمینهای باتلاقی یا شنی دارند. رباتهای با چرخهای بیشتر نسبت به رباتهای چهارچرخ، فشار کمتری را روی هر چرخ وارد میکنند و میتوانند در شرایط سختتر مانند صخرهها و موانع طبیعی به حرکت ادامه دهند.
انتخاب سیستم حرکتی چرخدار برای رباتها بستگی به نیاز ربات، محیط عملیاتی و نوع کاربرد دارد. از چرخهای یکچرخ و دوچرخ برای سادگی و کاهش هزینهها استفاده میشود، در حالی که چرخهای چهارچرخ و پنج چرخ و بیشتر به دلیل پایداری بیشتر برای کاربردهای صنعتی و حرکت در محیطهای سختتر مناسب هستند.
طراحی و ساخت چرخ رباتها
طراحی و ساخت چرخهای ربات با چالشهای مختلفی همراه است که میتواند بر عملکرد و کارایی رباتها تأثیرگذار باشد. در این بخش، به بررسی چالشهای اصلی و راهحلهای ممکن برای آنها میپردازیم.
1️⃣ پایداری و تعادل
یکی از بزرگترین چالشها در طراحی چرخهای ربات، حفظ تعادل و پایداری است. رباتها نیاز دارند که در محیطهای ناهموار حرکت کنند و از واژگونی جلوگیری کنند.
راهحلها:
-
استفاده از چرخهای با قطر بزرگتر برای عبور راحت از موانع
-
طراحی سیستم تعلیق برای بهبود پایداری
-
استفاده از سنسورهای تعادل برای تنظیم خودکار موقعیت ربات
2️⃣ مصرف انرژی
چرخهای ربات میتوانند مصرف انرژی زیادی داشته باشند. چرخهای با اصطکاک بالا باعث کاهش عمر باتری میشوند.
راهحلها:
-
استفاده از مواد با اصطکاک کم برای ساخت چرخها
-
طراحی چرخهای سبکتر برای کاهش مصرف انرژی
-
بهینهسازی الگوریتمهای کنترل حرکت برای مصرف انرژی کمتر
3️⃣ هزینه و نگهداری
چرخهای ربات میتوانند هزینههای زیادی را به پروژه اضافه کنند، به ویژه در صورت نیاز به نگهداری و تعمیرات مکرر.
راهحلها:
-
استفاده از مواد مقاوم در برابر سایش برای افزایش دوام
-
طراحی چرخهای سادهتر برای کاهش هزینههای تولید و نگهداری
-
بهرهگیری از چاپ سهبعدی برای کاهش هزینههای تولید
4️⃣ حرکت در سطوح مختلف
رباتها باید در سطوح مختلف، از جمله سطوح ناهموار و عمودی حرکت کنند.
راهحلها:
-
استفاده از چرخهای همهجهته یا مکانوم برای حرکت در تمامی جهات
-
طراحی چرخهای ترکیبی برای حرکت در سطوح مختلف
-
استفاده از چرخهای مغناطیسی برای حرکت در سطوح فلزی و عمودی
5️⃣ دقت و کنترل حرکت
دقت و کنترل حرکت رباتها یکی دیگر از چالشهای مهم در طراحی چرخها است.
راهحلها:
-
استفاده از سنسورهای دقیق برای کنترل حرکت چرخها
-
طراحی سیستمهای کنترل پیشرفته برای بهبود دقت
-
استفاده از چرخهای دقیق مانند چرخهای مکانوم برای حرکت دقیق
انتخاب چرخ مناسب برای رباتها تأثیر زیادی بر عملکرد و کارایی آنها دارد. انواع چرخها با ویژگیهای خاص خود، به کاربردهای مختلف پاسخ میدهند. استفاده از مواد مناسب و تکنیکهای پیشرفته ساخت میتواند به کیفیت و دوام چرخها کمک کند و چالشهای طراحی را برطرف کند.
