بررسی کلید محافظ جان: چگونه ایمنی خود را بهبود دهیم؟

در مدارهای تک فاز، جریانی که از سیم‌های فاز و سیم‌های نول عبور می‌کند، باید برابر باشد و هیچ جریانی نباید از سیم ارت عبور کند. در صورتی که سیم‌های فاز و نول با بدنه دستگاه اتصال برقرار کنند، جریان‌های عبوری از این سیم‌ها مغایرت پیدا کرده و جریان نشتی به وجود می‌آید. جریان نشتی در واقع تفاوت جریانی است که در سیم‌های فاز و نول ایجاد می‌شود و می‌تواند ناشی از اتصال بدنه به مدار یا سیم کشی نامناسب باشد.

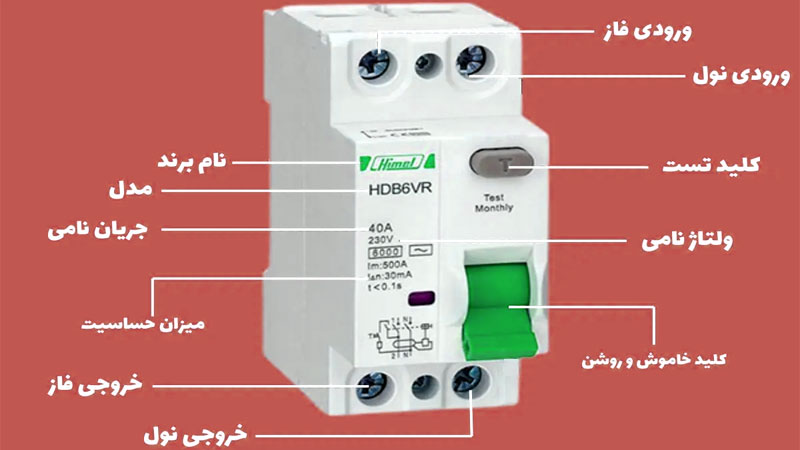

کلید محافظ جان

وجود جریان نشتی می‌تواند خطرات جدی مانند برق گرفتگی و آتش‌سوزی را به دنبال داشته باشد. برای جلوگیری از برق‌گرفتگی و سایر حوادث، از کلید محافظ جان یا RCD استفاده می‌شود. این کلیدها جریان سیم‌های فاز و نول را محاسبه کرده و در صورت تشخیص هر گونه اختلاف ولتاژ میان این دو، مدار را قطع می‌کنند. این عمل از بروز حوادثی همچون آتش‌سوزی و برق گرفتگی جلوگیری می‌کند.

در اماکن مختلف مانند صنایع، منازل مسکونی، ادارات و مراکز تجاری، عدم رعایت اصول ایمنی و استانداردهای برق‌کشی می‌تواند منجر به خسارات جدی گردد. کلید محافظ جان از این خطرات جلوگیری می‌کند و به‌ویژه در دستگاه‌های الکترونیکی و مدارهای داخلی، از آسیب‌های احتمالی محافظت می‌کند.

این کلیدها بر اساس نیازهای مختلف به دو نوع خانگی و صنعتی تقسیم می‌شوند. در نوع خانگی، هدف اصلی محافظت از جان افراد است، در حالی که در نوع صنعتی، علاوه بر حفاظت از جان، از دستگاه‌ها و تجهیزات نیز محافظت می‌شود. در نتیجه، استفاده از کلیدهای محافظ جان در محیط‌های مختلف نه‌تنها از برق‌گرفتگی جلوگیری می‌کند، بلکه موجب محافظت از تجهیزات الکترونیکی و صنعتی نیز می‌شود.

وظیفه و عملکرد کلید محافظ جان

کلید محافظ جان یک دستگاه حفاظتی است که برای حفاظت از انسان‌ها و تجهیزات الکتریکی در برابر خطرات نشت جریان برق طراحی شده است. این دستگاه به طور مداوم جریان‌های ورودی و خروجی مدارهای الکتریکی را مقایسه می‌کند و در صورتی که جریان از مسیر اصلی خود منحرف شود، به سرعت جریان برق را قطع می‌کند. در شرایط نرمال، جریان ورودی و خروجی باید یکسان باشند، اما اگر قسمتی از جریان از طریق مسیرهای غیرمجاز مانند بدن انسان یا اتصال به زمین عبور کند، کلید محافظ جان این اختلاف را شناسایی کرده و بلافاصله مدار را قطع می‌کند. این عملکرد، از برق‌گرفتگی جلوگیری کرده و ایمنی انسان‌ها را تضمین می‌کند.

علاوه بر محافظت از جان انسان‌ها، کلید محافظ جان نقش مهمی در پیشگیری از آتش‌سوزی‌های ناشی از نشت جریان الکتریکی ایفا می‌کند. جریان‌های نشتی حتی در مقادیر کم که برای انسان قابل تشخیص نیستند، می‌توانند باعث گرم شدن بیش از حد سیم‌ها شوند و در بلندمدت منجر به آتش‌سوزی گردند. محافظ جان قادر است این جریان‌ها را شناسایی کرده و از بروز حوادث جدی جلوگیری کند.

از دیگر مزایای این دستگاه، محافظت از تجهیزات الکترونیکی حساس است. محافظ جان می‌تواند از نوسانات برق و آسیب‌های ناشی از اضافه بار جلوگیری کرده و از خسارات به دستگاه‌ها و سیستم‌های الکتریکی جلوگیری کند. در واقع، این دستگاه به عنوان یک لایه امنیتی اضافی عمل می‌کند که هم از جان انسان‌ها و هم از تجهیزات الکتریکی و مدارهای حساس محافظت می‌کند.

استفاده از کلید محافظ جان در محیط‌های صنعتی، خانگی، تجاری و اداری ضروری است تا از خطرات برق‌گرفتگی، آتش‌سوزی و آسیب به دستگاه‌های الکتریکی جلوگیری شود و ایمنی کلی محیط تضمین گردد.

نحوه عملکرد کلید محافظ جان

محافظ جان بر اساس اصل تعادل جریان در مدارهای الکتریکی عمل می‌کند. در شرایط عادی، جریانی که از سیم فاز وارد مدار می‌شود باید با جریانی که از سیم نول خارج می‌شود برابر باشد. محافظ جان از یک ترانسفورماتور جریان حلقوی برخوردار است که سیم‌های فاز و نول از داخل آن عبور می‌کنند. این ترانسفورماتور به صورت پیوسته جریان‌های ورودی و خروجی را مقایسه می‌کند.

اگر اختلافی میان این دو جریان وجود داشته باشد (که معمولاً نشان‌دهنده نشت جریان است)، محافظ جان به طور خودکار یک میدان مغناطیسی در ترانسفورماتور ایجاد می‌کند. زمانی که این اختلاف جریان از حد مشخصی (معمولاً 30 میلی‌آمپر برای کاربردهای خانگی) فراتر رود، میدان مغناطیسی باعث فعال شدن یک رله می‌شود. این رله به سرعت، در کمتر از 30 میلی‌ثانیه، مدار را قطع کرده و جریان برق را متوقف می‌کند. این سرعت عمل بالا بسیار حیاتی است، چرا که می‌تواند از برق‌گرفتگی یا آتش‌سوزی جلوگیری کند.

در مدل‌های پیشرفته‌تر محافظ جان، این دستگاه قادر به تشخیص انواع مختلف جریان‌های نشتی است، از جمله جریان‌های متناوب و مستقیم. این ویژگی به ویژه در محیط‌های پیچیده‌ای که از تجهیزات الکترونیکی پیشرفته استفاده می‌شود، بسیار اهمیت دارد. در نهایت، کلید محافظ جان با شناسایی دقیق نشت جریان، ایمنی فردی و محافظت از تجهیزات الکتریکی را در برابر خطرات جدی تضمین می‌کند.

انواع کلید محافظ جان

🔌 کلید محافظ جان تیپ AC
کلید محافظ جان تیپ AC قادر به تشخیص جریان‌های نشتی AC است و معمولاً در دو پل و چهار پل در بازار موجود است. این نوع از کلیدهای محافظ جان با ولتاژ کاری 200 تا 400 ولت طراحی شده‌اند و برای محافظت در برابر خطرات ناشی از جریان‌های نشتی متناوب مورد استفاده قرار می‌گیرند.

⚡ کلید محافظ جان تیپ A
کلید محافظ جان تیپ A می‌تواند جریان‌های نشتی AC و DC پالسی را شناسایی کند. این نوع از کلیدها در دو پل و چهار پل عرضه می‌شوند و ولتاژ کاری آن‌ها 200 تا 400 ولت است. همچنین، این نوع کلیدها برای شبکه‌های 500 ولت نیز طراحی شده‌اند و به طور گسترده برای سیستم‌های الکتریکی متنوع استفاده می‌شوند.

🔋 کلید محافظ جان تیپ B
کلید محافظ جان تیپ B توانایی شناسایی جریان‌های نشتی AC و DC پالسی تا فرکانس یک مگاهرتز و DC صاف را دارد. ولتاژ کاری این نوع از کلیدها 230 تا 400 ولت است و می‌توانند تا 500 ولت نیز کار کنند. این کلیدها برای کاربردهایی که نیاز به حفاظت دقیق‌تری دارند، مانند سیستم‌های پیشرفته الکتریکی، طراحی شده‌اند.

این تنوع در انواع کلیدهای محافظ جان به کاربران این امکان را می‌دهد که بسته به نیاز خود و نوع سیستم‌های الکتریکی مورد استفاده، بهترین انتخاب را برای ایمنی و حفاظت از تجهیزات الکترونیکی و انسانی داشته باشند.

اساس کار کلید محافظ جان

🔒 اساس کار کلید محافظ جان
کلید محافظ جان بر اساس اصل تعادل جریان در مدارهای الکتریکی عمل می‌کند. عملکرد این کلید به گونه‌ای است که اگر مجموع جریان‌های خروجی از کلید محافظ جان با جریان‌های ورودی آن برابر نباشند، یعنی بخشی از جریان به جای بازگشت به مدار از مسیرهای دیگر مانند زمین وارد منبع می‌شود، کلید محافظ به سرعت مدار را قطع می‌کند. این جریان برگشتی ممکن است مقدار کمی باشد، اما می‌تواند خطراتی نظیر برق‌گرفتگی و آتش‌سوزی را به دنبال داشته باشد.

⚡ حفاظت در برابر برق‌گرفتگی
کلید محافظ جان به منظور جلوگیری از خطرات ناشی از جریان‌های نشتی طراحی شده است. استانداردهای موجود نشان می‌دهند که بدن یک فرد تنها قادر به تحمل 30 میلی‌آمپر جریان در مدت 200 میلی‌ثانیه است. اگر جریان نشتی به این مقدار برسد، کلید محافظ جان فوراً مدار را قطع می‌کند تا از برق‌گرفتگی و دیگر حوادث جلوگیری کند.

💡 پیشگیری از حوادث احتمالی
عملکرد سریع کلید محافظ جان که در کمتر از 30 میلی‌ثانیه جریان را قطع می‌کند، می‌تواند جان انسان‌ها را نجات دهد و از آتش‌سوزی و آسیب‌های جانی و مالی ناشی از نشت جریان جلوگیری نماید. این سرعت عملکرد، کلید محافظ جان را به ابزاری حیاتی برای ایمنی در سیستم‌های الکتریکی تبدیل کرده است.

🔒 تفاوت اصلی بین سیستم‌های انتقال زمین و محافظ جان
در حالی که سیستم‌های انتقال زمین می‌توانند از ورود برق به بدن فرد جلوگیری کنند، آن‌ها در صورت تماس مستقیم بدن با وسیله الکتریکی، ناتوان هستند. در این شرایط، کلید محافظ جان بلافاصله مدار را قطع کرده و از برق‌گرفتگی جلوگیری می‌کند، که این ویژگی کلیدی محافظ جان را نسبت به سیستم‌های انتقال زمین متمایز می‌سازد.

مزایای کلید محافظ جان

🔒 حفاظت از جان افراد
یکی از مهم‌ترین مزایای کلید محافظ جان، حفاظت از جان افراد در برابر برق‌گرفتگی است. این کلید قادر است به سرعت جریان برق را قطع کرده و از تماس فرد با وسایل الکتریکی برق‌دار جلوگیری کند. به این ترتیب، کلید محافظ جان در هر محیطی که خطر برق‌گرفتگی وجود داشته باشد، از آسیب‌های جانی پیشگیری می‌کند.

💡 حفاظت از دستگاه‌ها و تجهیزات
علاوه بر حفاظت از جان افراد، کلید محافظ جان می‌تواند از آسیب دیدن دستگاه‌ها و تجهیزات برقی نیز جلوگیری کند. در صورتی که در سیستم سیم‌کشی ساختمان یا بدنه وسایل الکتریکی نشتی جریان وجود داشته باشد، با گذشت زمان این نشتی‌ها می‌توانند منجر به آسیب به دستگاه‌ها و حتی آتش‌سوزی شوند. با قطع فوری جریان برق، کلید محافظ جان از بروز این مشکلات جلوگیری می‌کند.

⚡ کاهش هدررفت انرژی و صرفه‌جویی اقتصادی
یکی از مزایای مهم دیگر کلید محافظ جان، کمک به کاهش هدر رفت انرژی الکتریکی است. با جلوگیری از نشت جریان و قطع به موقع برق، این کلید می‌تواند صرفه‌جویی اقتصادی ایجاد کند. در نتیجه، استفاده از کلید محافظ جان نه تنها به محافظت جانی و مالی کمک می‌کند، بلکه باعث بهینه‌سازی مصرف انرژی و کاهش هزینه‌ها می‌شود.

استفاده از کلید محافظ جان در خانه‌ها، صنایع و سایر محیط‌ها نه تنها از جان افراد و تجهیزات محافظت می‌کند، بلکه در صرفه‌جویی انرژی و کاهش هزینه‌های انرژی نیز موثر است. بنابراین، این دستگاه به عنوان یک ابزار حفاظتی و اقتصادی با اهمیت بالا، در بسیاری از سیستم‌های الکتریکی ضروری به شمار می‌رود.

معایب کلید محافظ جان

⚡ حساسیت بالای کلید محافظ جان
یکی از اصلی‌ترین معایب کلید محافظ جان، حساسیت بالای آن است که می‌تواند منجر به قطع‌های مکرر و ناخواسته جریان برق شود. این مشکل به ویژه در مناطقی که نوسانات برق زیاد است یا در ساختمان‌هایی با سیم‌کشی قدیمی بیشتر مشاهده می‌شود. این قطع‌های ناخواسته ممکن است برای مصرف‌کنندگان آزاردهنده باشد و در محیط‌های صنعتی یا تجاری منجر به اختلال در فعالیت‌های روزمره شود.

💰 هزینه بالای خرید و نصب
از دیگر معایب کلید محافظ جان می‌توان به هزینه بالای خرید و نصب آن اشاره کرد. هزینه‌های نصب و نگهداری این دستگاه ممکن است در ابتدا برای برخی افراد یا کسب‌وکارها چالش‌برانگیز باشد. همچنین، این دستگاه نیاز به بازرسی و نگهداری منظم دارد تا عملکرد مطلوب خود را حفظ کند.

🔧 خرابی و از کار افتادگی در طول زمان
کلیدهای محافظ جان ممکن است در طول زمان خراب شوند یا از کار بیافتند، که در این صورت نیاز به تعویض یا تعمیر دارند. این مسئله می‌تواند مشکلاتی را برای سیستم‌های الکتریکی ایجاد کرده و در برخی موارد ایمنی افراد را به خطر بیندازد.

⚡ اختلال در عملکرد وسایل الکترونیکی حساس
در برخی موارد، وسایل الکترونیکی حساس ممکن است با عملکرد کلیدهای محافظ جان تداخل داشته باشند، که این می‌تواند منجر به اختلال در کارکرد صحیح آن‌ها شود. بنابراین، قبل از نصب این دستگاه‌ها باید اطمینان حاصل کرد که هیچ تداخلی با تجهیزات حساس ایجاد نمی‌شود.

با وجود برخی از معایب، مانند حساسیت بالا، هزینه نصب و تداخل با وسایل حساس، مزایای استفاده از کلید محافظ جان در محافظت از جان افراد و تجهیزات الکتریکی به طور قابل توجهی بیشتر از معایب آن است. استفاده از این دستگاه برای تأمین ایمنی الکتریکی در محیط‌های مختلف، به ویژه در مکان‌هایی با خطرات برق‌گرفتگی، بسیار توصیه می‌شود.

نحوه نصب کلید محافظ جان

مراحل نصب کلید محافظ جان
برای نصب صحیح کلید محافظ جان (RCD)، رعایت استانداردها و دستورالعمل‌های نصب اهمیت زیادی دارد تا دستگاه به درستی عمل کرده و ایمنی سیستم برق تضمین شود.

1. اندازه‌گیری جریان نشتی
   در ابتدا، باید میزان جریان نشتی در محل نصب را با استفاده از آمپرمتر اندازه‌گیری کنید. اگر این مقدار بیشتر از 20 درصد حساسیت جریان نشتی نامی کلید باشد، باید کلید محافظ جان را نصب کنید.

2. اتصال سیم‌ها به ترمینال‌ها
   در کلیدهای دو پل، سیم نول باید به ترمینال N و سیم فاز به ترمینال L متصل شود. در سیستم‌های تک فاز، این اتصال باید به ورودی و خروجی کلید متصل شود.

3. اتصال در سیستم‌های سه فاز
   در سیستم‌های سه فاز، باید از اتصال چهار سیم استفاده کنید، که سه مورد از آنها سیم‌های فاز و یکی نول است. اتصال سیم‌های ورودی و خروجی می‌تواند از بالا یا پایین انجام گیرد که بستگی به موقعیت نصب دارد.

ویژگی‌ها و عملکرد کلید محافظ جان

• سیستم تک فاز: برای مشترکین خانگی از کلید دو پل استفاده می‌شود که تنها فاز و نول را متصل می‌کند.

• سیستم سه فاز: برای مشترکین صنعتی از کلید چهار پل استفاده می‌شود، که می‌تواند با یا بدون سیم نول عمل کند.

• قطع خودکار جریان: مقدار جریانی که باعث قطع خودکار کلید می‌شود می‌تواند از 10 میلی‌آمپر تا 0.5 آمپر باشد و زمان قطع حداکثر 150 میلی‌ثانیه است.

• دمای کاری کلید: دمای کاری کلید محافظ جان برای قطع جریان نشتی AC از 35- تا 70+ درجه سانتی‌گراد می‌باشد.

⚠️ نکات مهم در نصب و تعمیر کلید محافظ جان

به دلیل حساسیت بالا در سیستم‌های برق، نصب یا تعمیر کلید محافظ جان باید تنها توسط متخصص برق انجام شود. افراد بدون تخصص نباید در این عملیات دخالت کنند، چرا که خطای نصب ممکن است منجر به خطرات برق‌گرفتگی یا آسیب به تجهیزات شود.

در نتیجه، نصب کلید محافظ جان باید با دقت و طبق استانداردهای برق انجام شود تا از ایمنی افراد و تجهیزات در برابر خطرات نشتی جریان و آتش‌سوزی جلوگیری کند.

تفاوت کلید rcd با rccb

کلید RCD (Residual Current Device) یا فیوز محافظ جان، دستگاهی است که برای تشخیص نشت جریان برق طراحی شده است. این کلید به طور مداوم جریان ورودی و خروجی سیستم الکتریکی را اندازه‌گیری می‌کند و در صورت وجود هرگونه تفاوت میان این دو، که نشان‌دهنده نشت جریان است، به طور خودکار مدار را قطع می‌کند. این ویژگی از خطرات برق‌گرفتگی و آتش‌سوزی ناشی از نشت جریان جلوگیری می‌کند. در مقابل، کلید RCCB (Residual Current Circuit Breaker) نوعی خاص از RCD است که به طور ویژه برای کنترل نشت جریان در مدارهای دو قطبی طراحی شده است. RCCB توانایی قطع جریان در صورت تشخیص نشت جریان را دارد و عمدتاً در مدارهای الکتریکی با ولتاژ پایین مورد استفاده قرار می‌گیرد. در حالی که هر دو دستگاه مشابه هستند و برای حفاظت در برابر نشت جریان طراحی شده‌اند، RCCB معمولاً در شرایط خاص‌تری از RCD استفاده می‌شود، به‌ویژه در سیستم‌های دو قطبی و در مدارهایی که نیاز به حساسیت بالاتری دارند.

مقایسه کلید RCD و RCCB: تفاوت‌ها و ویژگی‌ها

محافظت برق‌گرفتگی و آتش‌سوزی با کلید محافظ جان

کلید محافظ جان (RCCB) یک دستگاه حفاظتی حیاتی است که برای محافظت در برابر برق‌گرفتگی و آتش‌سوزی ناشی از جریان نشتی طراحی شده است. این کلیدها در محیط‌های مسکونی، تجاری و صنعتی برای جلوگیری از حوادث برق‌گرفتگی و آسیب به تجهیزات الکتریکی کاربرد دارند. در صنایع سنگین و خطوط تولید، استفاده از RCCB در تابلوهای برق، دستگاه‌های سه فاز و موتورهای صنعتی باعث جلوگیری از خطای زمین و محافظت از پرسنل و تجهیزات می‌شود. در ساختمان‌های مسکونی و محیط‌های رطوبتی مانند حمام و آشپزخانه، این کلیدها طبق استانداردهای جهانی، از بروز حوادث الکتریکی جلوگیری می‌کنند.

استفاده از RCCB در بیمارستان‌ها و مراکز حساس که تجهیزات پزشکی مستقیماً با بدن بیماران در ارتباط هستند، ضروری است. این دستگاه‌ها قادرند حتی جریان‌های DC نشتی را شناسایی کرده و از برق‌گرفتگی جلوگیری کنند. همچنین در شبکه‌های توزیع برق و سیستم‌های فشار ضعیف، RCCB به عنوان خط دوم حفاظتی عمل کرده و از گسترش خطا در سطح شبکه جلوگیری می‌کند. به این ترتیب، کلیدهای محافظ جان در تمامی محیط‌ها، از جمله محیط‌های تجاری و صنعتی، نقش کلیدی در افزایش ایمنی و جلوگیری از آسیب‌های الکتریکی دارند.

نوع RCCB پیشنهادی برای محیط‌های مختلف

معرفی بهترین برندهای کلید محافظ جان RCCB

استفاده از کلیدهای محافظ جان این برندها در صنعت برق به عنوان یک راهکار ایمنی مهم شناخته می‌شود و می‌تواند به حفظ ایمنی کارکنان و تجهیزات کمک کند. اما قبل از نصب، نیاز است که نیازهای خاص سیستم و شرایط محیطی به دقت بررسی شود تا بهترین انتخاب صورت گیرد.

در این زمینه، برندهای معتبر و شناخته شده‌ای مانند Schneider Electric، Siemens، ABB و Legrand از بهترین تولیدکنندگان کلیدهای محافظ جان (RCCB) در بازار هستند. این برندها به دلیل ارائه محصولات با کیفیت بالا، عملکرد دقیق و طراحی‌های ایمنی پیشرفته، در صنعت برق شناخته شده‌اند. Schneider Electric به دلیل تنوع محصولات و تکنولوژی‌های نوین خود، در بسیاری از پروژه‌های بزرگ و صنعتی به کار می‌رود. Siemens نیز با محصولات مطمئن و مقاوم در برابر شرایط سخت، از محبوب‌ترین انتخاب‌ها برای صنایع حساس به حساب می‌آید. ABB با ارائه کلیدهای محافظ جان با تکنولوژی‌های پیشرفته و قیمت مقرون به صرفه، در بسیاری از بخش‌ها از جمله کارخانه‌ها و کارگاه‌های صنعتی استفاده می‌شود. همچنین، Legrand به عنوان یکی از برترین برندهای ایمنی برق، محصولات متنوعی برای محیط‌های مسکونی و تجاری ارائه می‌دهد.

انتخاب هر یک از این برندها می‌تواند خیال شما را از بابت عملکرد صحیح در مقابل نشت جریان، برق‌گرفتگی و آتش‌سوزی راحت کند:

🔹 محافظ جان کاوه
🔹 کلید محافظ جان پارس فانال
🔹 اشنایدر الکتریک (Schneider Electric)
🔹 محافظ جان چانت (Chint)
🔹 خیام الکتریک
🔹 AEG
🔹 محافظ جان ال‌اس (LS)
🔹 پارس شعاع توس
🔹 شیله (Sheyle)
🔹 محافظ جان هیوندای (Hyundai)
🔹 رعد
🔹 زیمنس (Siemens)
🔹 لگراند (Legrand)
🔹 ABB
