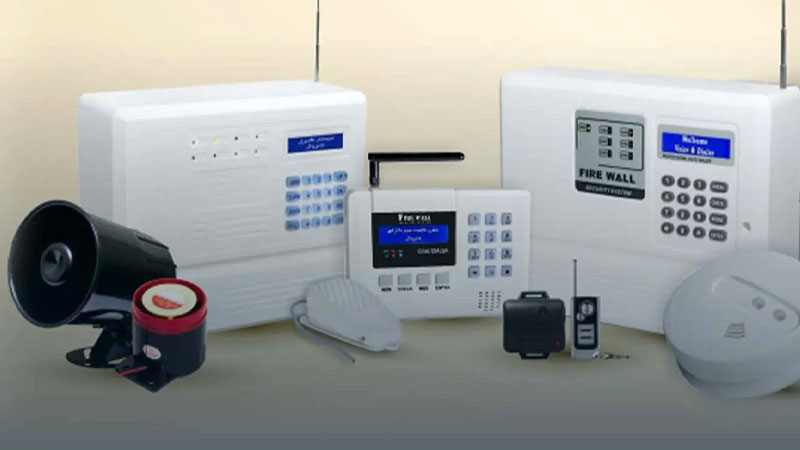

مراحل نصب و سیم‌کشی سیستم امنیتی اماکن

پنل دزدگیر اماکن به عنوان قلب سیستم امنیتی، معمولاً با برق شهری تغذیه می‌شود و یک باتری پشتیبان داخلی نیز دارد تا در مواقع اضطراری و قطعی برق، سیستم به صورت مداوم فعال باقی بماند. این منبع تغذیه تضمین می‌کند که سیستم دزدگیر توانایی ارسال هشدار در هر شرایطی را داشته باشد و ورود غیرمجاز یا هرگونه حرکت مشکوک در محدوده تحت پوشش را به مالک اطلاع دهد. انتخاب باتری با ظرفیت مناسب و کیفیت بالا، طول عمر سیستم و قابلیت اطمینان آن را افزایش می‌دهد.

آموزش نصب دزدگیر اماکن

🎓 نصب حرفه‌ای سیستم دزدگیر اماکن نیازمند دانش تخصصی در زمینه برق و الکترونیک، سیم‌کشی استاندارد و آشنایی با تجهیزات مختلف است. شرکت در دوره‌های آموزش نصب دزدگیر که توسط آموزشگاه‌های معتبر فنی و حرفه‌ای ارائه می‌شوند، امکان یادگیری صفر تا صد مراحل نصب را فراهم می‌کند. این آموزش‌ها شامل نصب چشمی‌ها، سنسورها، آژیر، باتری، کابل‌کشی استاندارد و راه‌اندازی پنل مرکزی می‌شوند و به صورت حضوری و غیرحضوری برگزار می‌گردند. با پایان دوره، امکان دریافت گواهینامه معتبر وجود دارد که مهارت فرد را تأیید می‌کند و زمینه ورود به بازار کار را فراهم می‌نماید.

پک دزدگیر و تجهیزات آن

🛠️ استفاده از پک دزدگیر آماده موجب نصب سریع و مطمئن سیستم می‌شود. این پک‌ها معمولاً شامل چشمی و سنسورها، کابل استاندارد، هشداردهنده صوتی و نوری، ریموت کنترل و پنل مرکزی هستند. مزیت پک‌های آماده، قابلیت جابجایی آنهاست که برای مستاجران و مکان‌های قابل جابجایی بسیار مناسب است. برای نصب موفق، باید مکان مناسب برای چشمی‌ها و کابل‌کشی مشخص شود و پس از نصب، اتصالات و عملکرد هر سنسور و آژیر به دقت بررسی گردد.

شرایط محیطی نصب دزدگیر

🏠 مکان نصب پنل مرکزی و تجهیزات سیستم دزدگیر باید خشک، خنک و دارای دسترسی به برق شهری باشد. پنل مرکزی باید به گونه‌ای نصب شود که مرکزیت نسبت به دیگر تجهیزات مانند آژیرها و چشمی‌ها داشته باشد و امکان اتصال کابل‌ها به راحتی فراهم باشد. همچنین برد ریموت کنترل باید کافی باشد و در سیستم‌های سیم کارتی، وجود آنتن مناسب بررسی گردد. از نصب تجهیزات در مکان‌هایی با دمای بسیار بالا، رطوبت زیاد یا تابش مستقیم نور خورشید باید خودداری کرد، زیرا این عوامل می‌توانند عملکرد سیستم را مختل کنند.

نصب بخش‌های مختلف سیستم دزدگیر

🔧 نصب باتری پنل دزدگیر برای اطمینان از فعال ماندن سیستم در مواقع قطع برق ضروری است. نصب اسپیکر و پیزو باعث ایجاد هشدار صوتی با فرکانس مناسب می‌شود که سارق را از ورود باز می‌دارد. چشمی‌های PIR باید در گوشه دیوارها و در ارتفاع مناسب نصب شوند تا زاویه پوشش کامل داشته باشند و کوچک‌ترین حرکت غیرمجاز را تشخیص دهند. نصب ریموت کنترل با توجه به نوع پنل انجام می‌شود و برای فعال و غیرفعال کردن سیستم استفاده می‌شود. انتخاب نوع چشمی بر اساس مکان نصب و زاویه دید ضروری است.

کابل‌کشی استاندارد

📡 استفاده از کابل‌های آیفون یا مخابراتی با روکش آلومینیومی و سطح مقطع مناسب برای نصب سیستم دزدگیر اهمیت زیادی دارد. در مکان‌های باز و طولانی، توصیه می‌شود از کابل‌های زمینی و لوله‌گذاری شده استفاده گردد تا دوام کابل افزایش یابد و اختلالات ناشی از محیط کاهش یابد. فعال‌سازی کلید تمپر نیز نیازمند استفاده از کابل‌های سه زوج استاندارد است. استفاده از سیم‌های نامناسب یا نصب غیرصحیح کابل‌ها می‌تواند باعث اختلال در عملکرد سیستم دزدگیر شود.

آموزش نصب دزدگیر در فضای باز

نصب سیستم دزدگیر در محیط‌های باز نیازمند تجهیزات ویژه است. چشمی‌های مخصوص فضای باز مانند DG85 و PMD85 پارادوکس برای پوشش گسترده و مقاومت در برابر شرایط محیطی مناسب هستند. برای جلوگیری از آسیب دیدن کابل‌ها در محیط مرطوب، استفاده از لوله‌گذاری قبل از عبور کابل‌ها توصیه می‌شود. در مکان‌های خشک و مسیرهای کوتاه، کابل‌های با مقطع کمتر و آلیاژ آلومینیوم نیز قابل استفاده‌اند. نصب هر سنسور در زون مستقل باعث افزایش دقت سیستم می‌شود. در محیط‌هایی که ظاهر اهمیت دارد، دزدگیرهای بی‌سیم گزینه مناسبی هستند که بدون نیاز به سیم‌کشی، ارتباط بین سنسورها را برقرار می‌کنند.

عیب‌یابی سیستم دزدگیر

⚡ در صورت اختلال در عملکرد سیستم، ابتدا چراغ پاور، ریموت و منبع تغذیه بررسی شود. سپس اتصال کابل‌ها و فیوزها کنترل گردد. در صورت مشاهده سوختگی یا آسیب، باید سیستم از برق جدا شده و به کارشناس پشتیبانی ارجاع شود. خاموش و روشن کردن سیستم بعد از بررسی، تعویض فیوزهای معیوب و اطمینان از جریان برق مناسب در پنل، از مراحل مهم عیب‌یابی است.

بازار کار و درآمد نصاب دزدگیر

💼 با افزایش تقاضا برای سیستم‌های دزدگیر اماکن و دوربین‌های مداربسته، نیاز به نصاب‌های متخصص افزایش یافته است. درآمد نصاب به مهارت، سرعت عمل، کیفیت نصب، تبلیغات و فروش تجهیزات جانبی وابسته است. سرمایه اولیه برای ورود به این حرفه شامل ابزار مورد نیاز و شرکت در دوره‌های آموزشی است و نیاز به سرمایه زیاد ندارد. با آموزش تخصصی و تجربه عملی، امکان کسب درآمد مناسب و حتی فروش قطعات جانبی وجود دارد.

✅ نصب صحیح سیستم دزدگیر، انتخاب چشمی، پنل، کابل استاندارد و آژیر مناسب و رعایت شرایط محیطی و کابل‌کشی حرفه‌ای موجب افزایش امنیت، کاهش خطا و حفاظت مطمئن از اماکن می‌شود.

تجهیزات کامل برای نصب دزدگیر

چشمی سیستم دزدگیر اماکن

👀 چشمی یا سنسور PIR (چشم الکترونیکی فروسرخ)، یکی از حیاتی‌ترین تجهیزات سیستم دزدگیر اماکن است. این سنسورها با تشخیص کوچک‌ترین حرکت در محدوده تعریف شده، سیگنال هشدار را به پنل مرکزی ارسال می‌کنند. حساسیت بالا، پوشش وسیع و قابلیت تنظیم از ویژگی‌های مهم این سنسورها هستند.

• کاربرد: تشخیص ورود غیرمجاز، محافظت از محیط داخلی و خارجی ساختمان

• انواع: سیم‌دار و بی‌سیم (بی‌سیم مناسب محیط‌های لوکس یا مکان‌هایی که امکان سیم‌کشی وجود ندارد)

دستگاه مرکزی (پنل اصلی سیستم دزدگیر)

🧠 دستگاه مرکزی، مغز سیستم دزدگیر اماکن محسوب می‌شود و تمامی عملیات را مدیریت می‌کند. این دستگاه با دریافت سیگنال از سنسورها و چشمی‌ها، فرمان فعال شدن آژیر و چراغ هشدار را صادر می‌کند.

• دارای باتری داخلی و مدار شارژ اتوماتیک

• پشتیبانی از چندین زون حفاظتی و انواع سنسورهای سیم‌دار و بی‌سیم

حسگرهای دیواری و چشم‌های با سیم و بی‌سیم

🛠️ حسگرهای دیواری معمولاً روی سطح دیوار نصب می‌شوند و حرکت‌های افقی و عمودی محیط را پوشش می‌دهند.

• چشم‌های با سیم: اتصال از طریق چهار رشته سیم (دو سیم تغذیه و دو سیم فرمان) به پنل مرکزی

• چشم‌های بی‌سیم: دارای باتری داخلی و مناسب محیط‌های بدون امکان سیم‌کشی

• مزیت‌ها: نصب سریع، حفاظت مطمئن، سازگاری با انواع سیستم‌های امنیتی

هشداردهنده‌های نوری و آژیر

🚨 هشداردهنده‌های نوری یا چراغ‌های چشمک‌زن، همراه با آژیرهای صوتی فعال شده و حضور غیرمجاز را اطلاع می‌دهند.

آژیرها و بلندگوها:

• فضای داخلی: طراحی جمع و جور، صدای مناسب

• فضای باز: مقاوم در برابر آب، گرد و غبار و تغییرات جوی، نصب در محفظه‌های فلزی

کاربرد: هشدار فوری، جلوگیری از سرقت، ایجاد امنیت روانی برای افراد

حسگر در و پنجره

🪟 حسگرهای در و پنجره اولین نوع سیستم‌های امنیتی اماکن بودند و با پیشرفت تکنولوژی، به نسل‌های بی‌سیم و پیشرفته ارتقا یافته‌اند.

• مگنت درب: حفاظت از ورود غیرمجاز از طریق درها

• حسگر لرزشی پنجره: حفاظت از انواع پنجره‌ها در برابر شکستن یا باز شدن

تلفن کننده اتوماتیک (Auto Dialer)

☎️ تلفن‌کننده اتوماتیک، پس از فعال شدن هشدار توسط پنل مرکزی، با شماره‌های ذخیره شده تماس گرفته و پیام صوتی هشدار را ارسال می‌کند.

• انواع: خط ثابت و سیم‌کارتی

• مزایا: اطلاع فوری از ورود غیرمجاز، کاهش زمان پاسخ به سرقت

پدال یا شاسی اضطراری

🆘 پدال یا شاسی اضطراری به کاربران اجازه می‌دهد تا به صورت دستی هشدار فعال کنند. این تجهیزات در مکان‌هایی مانند موزه‌ها، بانک‌ها و صرافی‌ها کاربرد دارند.

• مدل‌ها: NO و NC

• کاربرد: اعلام فوری خطر، امنیت ویژه محیط‌های حساس

 مگنت سیستم دزدگیر

🧲 مگنت (آهنربا) از دو بخش برد و آهنربا تشکیل شده و وظیفه آن تشخیص باز شدن درب یا پنجره و ارسال سیگنال به پنل مرکزی است.

• کاربرد: حفاظت درب‌ها و پنجره‌ها، ارسال هشدار لحظه‌ای

---

✅  نصب صحیح سیستم دزدگیر اماکن و سیم‌کشی دقیق، همراه با انتخاب چشمی، حسگر، آژیر و پنل مرکزی مناسب، موجب افزایش امنیت، کاهش خطا و طول عمر تجهیزات می‌شود. رعایت استانداردهای نصب، حفاظت همیشگی و مطمئن از اماکن و ساختمان‌ها را تضمین می‌کند.

مزایا و معایب استفاده از سیستم دزدگیر اماکن

مزایا

🔒 یکی از اصلی‌ترین مزایای سیستم‌های دزدگیر اماکن، افزایش امنیت ساختمان‌ها است. نصب تابلو و تجهیزات دزدگیر در ساختمان‌های اداری، تجاری، مسکونی و صنعتی، باعث کاهش احتمال ورود سارقان می‌شود. این کاهش ریسک به دلیل هشداردهی و ثبت تصاویر ورود غیرمجاز است که شناسایی سارقان را امکان‌پذیر می‌کند و عملیات سرقت را تقریباً ناممکن می‌سازد.

🌐 مدیریت از راه دور یکی دیگر از مزایای مهم است. کاربران می‌توانند از هر نقطه جهان با استفاده از گوشی هوشمند یا لپ‌تاپ، سیستم دزدگیر خود را فعال یا غیرفعال کنند، تصاویر ضبط شده را مشاهده کنند و رفت و آمدها را کنترل کنند. این قابلیت برای مالکانی که در سفر یا خارج از محل نصب هستند، امنیت و آرامش خاطر بیشتری فراهم می‌کند.

💡 بازدارندگی فعال: نصب سیستم دزدگیر با آژیر و هشدار نوری، باعث می‌شود سارق حتی قبل از اقدام به ورود، از ورود خودداری کند. این ویژگی، به عنوان یک عامل پیشگیرانه مهم در امنیت ساختمان‌ها شناخته می‌شود.

معایب

⚠️ یکی از مشکلات رایج سیستم‌های دزدگیر اماکن، آژیر خطا یا هشدار کاذب است که گاهی در ساعات خاصی از روز با تأخیر چند دقیقه‌ای فعال می‌شود. علت معمول این خطا، تابش نور خورشید یا حرکت اجسام غیرمجاز در محدوده دید چشمی‌هاست.

🔧 علاوه بر آن، نصب و راه‌اندازی سیستم دزدگیر نیازمند تخصص و دانش فنی است و استفاده از تجهیزات بدون آموزش می‌تواند باعث اختلال در عملکرد سیستم شود. همچنین برخی سیستم‌ها در صورت نصب غیرصحیح، نویز و اختلال در انتقال سیگنال را تجربه می‌کنند.

💰 هزینه تجهیزات و نگهداری: سیستم‌های پیشرفته دزدگیر با قابلیت اتصال به اینترنت و مدیریت از راه دور، نیاز به سرمایه اولیه و نگهداری دوره‌ای دارند. این هزینه‌ها ممکن است برای برخی کاربران یک محدودیت محسوب شود.

نحوه نصب و سیم‌کشی سیستم دزدگیر

🛠️ نصب سخت‌افزار سیستم دزدگیر اماکن، معمولاً شامل اتصال سنسورها به پنل مرکزی است. برای این اتصال، اغلب از سیم‌های دو زوج استاندارد استفاده می‌شود. سیم‌کشی صحیح و رعایت استانداردهای نصب، تضمین می‌کند که:

• سنسورها به طور دقیق عمل کنند

• آژیر و هشداردهنده‌ها به موقع فعال شوند

• قابلیت مدیریت از راه دور و کنترل پنل مرکزی بدون اختلال فراهم گردد

استفاده از کابل‌های استاندارد و نصب اصولی سنسورها و چشمی‌ها باعث افزایش طول عمر سیستم، کاهش خطا و کارایی بالاتر تجهیزات می‌شود.

تامین تغذیه سیستم دزدگیر اماکن

🔌 پنل سیستم دزدگیر و اعلام سرقت نیازمند یک منبع برق ثابت است. هر سیستم دزدگیر اماکن باید به برق ۲۲۰ ولت متناوب (AC) متصل شود که همان ویژگی برق شهری است. برای تأمین ولتاژ مورد نیاز تجهیزات داخلی پنل، دو نوع مدار تغذیه مورد استفاده قرار می‌گیرد: مدار تغذیه ترانس و مدار تغذیه سوئیچینگ.

⚡ وظیفه هر دو مدار، تبدیل برق متناوب (AC) به برق مستقیم رگوله شده (DC) با ولتاژ ۱۲ ولت برای تغذیه سنسورها، چشمی‌ها و سایر تجهیزات سیستم است.

💡 مزایای مدار تغذیه سوئیچینگ نسبت به ترانس:

• وزن و حجم کمتر دستگاه

• افزایش طول عمر پنل و تجهیزات جانبی

• قابلیت کار در ولتاژهای مختلف و مقاومت در برابر نوسانات برق

🔧 قسمت ورودی برق پنل دارای دو ترمینال است که فاز و نول برق شهری به آن متصل می‌شوند. با وصل کردن برق، دستگاه روشن شده و شروع به فعالیت می‌کند.

🔌 کانکتور خروجی تغذیه در پنل، مسئول تأمین برق مورد نیاز تمامی سنسورها، چشمی‌ها، دتکتور دود و گاز و سایر تجهیزات دارای تغذیه می‌باشد. همه خروجی‌های این سنسورها باید به کانکتور متصل شوند تا سیستم به طور کامل و بدون اختلال کار کند.

📌 استفاده از مدار تغذیه استاندارد و کانکتورهای مناسب، نه تنها باعث افزایش طول عمر سیستم دزدگیر اماکن می‌شود، بلکه عملکرد دقیق سنسورها و چشمی‌ها را تضمین می‌کند و از اختلال یا قطع ناگهانی برق جلوگیری می‌نماید.

وصل آژیر به ترمینال مربوطه

🔔 ترمینال مربوط به اتصال آژیر در سیستم دزدگیر اماکن با نماد SIR مشخص می‌شود، که مخفف کلمه SIREN است. برای اتصال آژیر باید دقت زیادی به خرج دهید، زیرا اکثر آژیرها دارای پلاریته مثبت و منفی هستند. وصل اشتباه قطب‌ها می‌تواند باعث آسیب جدی به آژیر یا پنل دزدگیر شود. بنابراین هنگام اتصال، حتماً قطب مثبت و منفی ترمینال SIR و آژیر را به درستی رعایت کنید تا عملکرد سیستم به درستی برقرار شود.

وصل بلندگو و اتصال سیستم به تلفن یا سیم‌کارت

🔊 برای اتصال بلندگو (Speaker) در پنل دزدگیر، ترمینال SP روی برد دزدگیر مشخص است. در این مورد قطبیت اهمیتی ندارد و می‌توانید بلندگو را به راحتی وصل کنید.

📞 برای اتصال پنل به خط تلفن شهری، از ترمینال TEL استفاده کنید. اگر سیستم شما از نوع سیم‌کارتی است:

1. محل قرارگیری سیم‌کارت (معمولاً روی برد یا زیر آن) را پیدا کنید.

2. برق و باتری پنل را قبل از قرار دادن سیم‌کارت کاملاً جدا کنید.

3. سیم‌کارت را در جایگاه خود قرار دهید.

⚠️ اتصال سیم‌کارت با برق وصل شده ممکن است به دستگاه آسیب جدی وارد کند.

وصل پنل دزدگیر و چشم حرکتی با سیم

👀 در هر چشم حرکتی (PIR Sensor) حداقل چهار کنتاکت وجود دارد:

• دو کنتاکت برای تغذیه چشمی

• دو کنتاکت برای سیگنال هشدار چشم حرکتی

• یک کنتاکت Tamper که معمولاً نصب نمی‌شود، وظیفه آن هشدار در صورت باز شدن درب چشمی است.

🔧 نحوه اتصال:

• ترمینال‌های تغذیه سنسور به AUX پنل دزدگیر وصل می‌شوند.

• ترمینال‌های هشدار چشمی به Zone های پنل دزدگیر متصل می‌گردند.

• با استفاده از یک کابل دو زوج استاندارد، اتصال بین پنل و سنسورهای مختلف برقرار می‌شود.

💡 سایر سنسورها (دتکتور دود، گاز، مگنت در و پنجره و غیره) نیز به همین شیوه نصب می‌شوند. کافی است ترمینال‌های مربوط به تغذیه و هشدار هر سنسور را به ترمینال‌های متناظر روی پنل وصل کنید تا سیستم به صورت کامل و بدون اختلال کار کند.

وصل کردن حسگرهای بی‌سیم به سیستم دزدگیر اماکن

📡 حسگرهای بی‌سیم نیازی به سیم‌کشی ندارند و اغلب روی بسامد ۲۶۵ مگاهرتز کار می‌کنند. این سنسورها برای محیط‌ها و ساختمان‌هایی که امکان سیم‌کشی وجود ندارد بسیار مناسب هستند.

💡 نکته مهم این است که کدهای هر برند و مدل متفاوت است و نمی‌توان روش یکسانی برای همه سنسورها در نظر گرفت. برای اتصال چشم بی‌سیم به پنل دزدگیر:

1. ابتدا پنل را در حالت Stable و آماده برای دریافت کد قرار دهید.

2. حسگر بی‌سیم را تحریک کنید تا پنل کد آن را دریافت نماید.

3. حسگرها معمولاً با کدهای پیش‌فرض شرکت سازنده عرضه می‌شوند. قبل از ست کردن، این کدها باید مطابق دفترچه راهنما تغییر داده شوند.

4. برای این کار، درب حسگر را باز کنید و آرایش جامپرهای روی برد را طبق دستورالعمل دفترچه تغییر دهید.

وصل باتری به پنل سیستم دزدگیر

🔋 تقریباً تمامی سیستم‌های دزدگیر موجود در ایران دارای پشتیبانی از باتری بکاپ هستند. برای نصب باتری:

1. باتری را داخل پنل قرار دهید.

2. با استفاده از سیم‌های کوتاه داخل پنل، قطب مثبت و منفی باتری را به ترمینال BAT وصل کنید.

⚡ باتری بکاپ باعث می‌شود سیستم حتی در صورت قطع برق شهری، به طور کامل فعال و آماده عملکرد باقی بماند.

بستن حسگرهای متعدد روی یک Zone

🛠️ در محیط‌های بزرگ یا با اهمیت ویژه، ممکن است نیاز به نصب چندین حسگر روی یک Zone باشد. تعداد Zone های پنل محدود است، بنابراین باید سنسورها به صورت زیر به پنل متصل شوند:

حسگرهای با سیم:

• سنسورهای متعدد را به صورت سری و متوالی به یکدیگر وصل کرده و سپس به Zone مورد نظر متصل کنید.

حسگرهای بی‌سیم:

• هر حسگر دارای کد اختصاصی است.

• برای اتصال چند سنسور به یک Zone، کافیست آرایش جامپرهای داخل تمام حسگرها را مشابه هم تنظیم کرده و سپس با ست کردن یکی از آن‌ها، سایر حسگرها نیز به پنل اصلی اضافه می‌شوند.

💡 این روش باعث می‌شود حتی با محدودیت تعداد Zone، بتوان چندین سنسور را همزمان فعال و تحت کنترل پنل قرار داد، بدون کاهش دقت یا عملکرد سیستم.

نکات ضروری هنگام سیم‌کشی دزدگیر اماکن

🛠️ انتخاب محل مناسب برای نصب:
محل نصب تجهیزات دزدگیر باید به گونه‌ای انتخاب شود که تمامی ورودی‌ها و خروجی‌ها تحت پوشش و نظارت قرار گیرند. نصب صحیح پنل مرکزی و چشمی‌ها باعث افزایش دقت و کاهش احتمال خطا در شناسایی ورود غیرمجاز می‌شود.

🔌 استفاده از سیم‌های ضخیم و استاندارد:
برای جلوگیری از افت ولتاژ و کاهش کارایی سیستم، از سیم‌های با مقطع مناسب و کیفیت بالا استفاده کنید. سیم‌های نازک یا بی‌کیفیت می‌توانند باعث کاهش دقت سنسورها و عملکرد نادرست آژیر و سایر تجهیزات شوند.

🏷️ برچسب‌گذاری سیم‌ها:
برای سهولت در نگهداری و عیب‌یابی، بهتر است روی هر سیم برچسب مشخص کننده نوع سنسور یا چشمی قرار دهید. این کار از سردرگمی هنگام تعمیر یا اضافه کردن تجهیزات جدید جلوگیری می‌کند و سرعت عیب‌یابی را افزایش می‌دهد.

📏 توجه به فاصله آژیر تا پنل دزدگیر:
اگر فاصله آژیر تا پنل زیاد باشد، باید از سیم‌های با قطر بیشتر استفاده شود تا فرمان‌ها سریع‌تر و بدون اختلال منتقل شوند. این کار باعث می‌شود در مواقع هشدار، آژیر به موقع فعال گردد.

👁️ تعداد چشمی‌ها و تطابق با زون‌ها:
تعداد چشمی‌ها و سنسورها باید با تعداد Zone های پنل دزدگیر مطابقت داشته باشد. این کار از بروز خطاهای عملکردی جلوگیری کرده و سیستم را قادر می‌سازد تا به صورت دقیق و کامل ورودهای غیرمجاز را شناسایی و اعلام کند.

💡 رعایت این نکات باعث افزایش طول عمر سیستم دزدگیر اماکن، کاهش اختلالات و کارایی بالاتر تجهیزات می‌شود و از بروز مشکلاتی مانند افت ولتاژ، خرابی سنسورها و خطاهای آلارم جلوگیری می‌کند.

انواع روش سیم‌کشی و نقشه‌کشی دزدگیر اماکن

🛠️ سیم‌کشی توکار (Hidden Wiring):
این روش شامل رد کردن سیم‌ها در داخل دیوار یا سقف کاذب است و به دلیل پنهان بودن سیم‌ها، زیبایی ظاهری ساختمان حفظ می‌شود. مزایا شامل ایمنی بالاتر، طول عمر بیشتر تجهیزات و نصب مؤثر سیستم امنیتی است.

🔌 سیم‌کشی روکار (Surface Wiring):
در این روش از داکت یا خرطومی پلاستیکی روی دیوارها استفاده می‌شود. نصب سریع و آسان، دسترسی راحت برای تعمیرات و انعطاف‌پذیری در تغییر محل تجهیزات از مزایای آن است، اما سیم‌ها به وضوح قابل مشاهده هستند و ممکن است از نظر ظاهری چندان جذاب نباشند.

📏 استفاده از لوله‌های برق:
سیم‌ها در لوله‌های نصب‌شده در دیوار قرار می‌گیرند تا در برابر آسیب‌های خارجی محافظت شوند. این روش باعث افزایش امنیت، طول عمر بالاتر سیم‌ها و جلوگیری از تداخل سیگنال‌ها می‌شود و برای محیط‌های با شرایط دشوار توصیه می‌گردد.

انواع سیم در دزدگیر منازل

💡 انتخاب سیم مناسب برای نصب دزدگیر، نقش حیاتی در عملکرد صحیح سیستم دارد:

• سیم مخابراتی با مقطع ۰.۶ میلی‌متر: بهترین گزینه برای اتصال سنسورها به پنل مرکزی، دارای کیفیت بالا و انتقال سیگنال بهتر.

• سیم ۴ زوج: مناسب برای ارتباط بین سنسورها و پنل مرکزی، با قابلیت اتصال چند سنسور به یک Zone.

• سیم مسی با شیلد محافظ: مناسب برای محیط‌هایی با نویز و تداخل سیگنال، افزایش طول عمر و عملکرد پایدار سیستم.

✅ نکته: انتخاب نوع سیم باید با توجه به شرایط محیطی، طول مسیر کابل‌کشی و نوع تجهیزات نصب شده انجام شود تا عملکرد دزدگیر اماکن بهینه گردد.

کابل‌های مورد استفاده در سیم‌کشی دزدگیر اماکن

🔌 برای سیم‌کشی دزدگیر اماکن، انواع کابل‌ها با توجه به شرایط محیط، نوع سیستم و بودجه مشتری به کار می‌روند. با این حال، رایج‌ترین کابل مورد استفاده توسط نصابان، کابل دو زوجی فویل‌دار با مغز مسی و روکش PVC است.

💡 مزایای کابل فویل‌دار:

• فویل موجود در ساختار کابل، مانعی مؤثر در برابر نویز و اختلالات الکترومغناطیسی ایجاد می‌کند.

• این ویژگی باعث افزایش کارایی و کاهش خطای سیستم دزدگیر می‌شود.

مشخصات فنی کابل استاندارد دزدگیر

🛠️ جنس: کابل‌های تمام مس یا هسته مس با روکش و فویل توصیه می‌شوند.
📏 قطر: حدود ۰.۵ تا ۰.۷ میلی‌متر مناسب است.
🔧 تعداد رشته‌ها:

• ۴ رشته: مناسب برای دزدگیرهای ساده

• ۶ رشته: مناسب برای دزدگیر ویلا، باغ و سیستم‌های پیشرفته

نقشه استاندارد نصب دزدگیر منزل و اماکن تجاری

🏠 نقشه نصب دزدگیر منزل:
داشتن یک نقشه سیم‌کشی استاندارد باعث می‌شود محل سنسورها، مسیر کابل‌ها و اتصال به برد مرکزی به صورت منظم و بدون تداخل انجام شود. طراحی نقشه باید با توجه به متراژ خانه، تعداد طبقات، نقاط ورودی و محل‌های حساس انجام شود تا تمامی بخش‌ها تحت پوشش کامل سیستم امنیتی قرار گیرند. استفاده از متخصص نصب دزدگیر توصیه می‌شود.

🏢 نقشه نصب در اماکن تجاری:
برای محیط‌های تجاری، به دلیل رفت و آمد بالا و احتمال سرقت بیشتر، نقشه سیم‌کشی باید دقیق‌تر باشد. سنسورهای متعدد، مسیرهای کابل‌کشی مخفی و پوشش نقاط حساس مانند انبار و صندوق باعث افزایش امنیت می‌شوند.

🔌 نحوه اتصال سیم‌ها به برد مرکزی:
اتصال سیم‌ها یکی از حساس‌ترین مراحل نصب دزدگیر است. هر سیم باید در ترمینال مخصوص خود با رعایت رنگ‌بندی قرار گیرد و محکم بسته شود تا قطع ارتباط یا اختلال در عملکرد سیستم جلوگیری شود.

آموزش مرحله‌به‌مرحله سیم‌کشی دزدگیر اماکن

🔧 ابزار و وسایل مورد نیاز:

• لوازم جانبی دزدگیر (مگنت، سنسور، آژیر و غیره)

• سیم چین و کابل مناسب (ترجیحاً دو زوج فویل‌دار)

• پیچ‌گوشتی، دریل، فازمتر

• دستمال برای نظافت و چسباندن مگنت

تعیین مسیر عبور کابل‌ها

📏 مسیر کابل‌ها باید امن، کوتاه و با حداقل پیچ‌وخم باشد تا از افت سیگنال جلوگیری شود. در ساختمان‌هایی که سیم برق و دزدگیر نزدیک هم هستند، استفاده از کابل فویل‌دار ضد نویز اهمیت ویژه‌ای دارد.

کشیدن کابل‌ها به سنسورها و تجهیزات

🔌 کابل‌ها را به دقت به سمت سنسورها، آژیر و برد مرکزی هدایت کنید. از کشیدن یا خم کردن بیش از حد سیم‌ها خودداری کنید تا از قطع یا آسیب دیدن هسته مسی جلوگیری شود.

👀 چشمی‌ها باید با کانکتور به NC متصل شوند. اگر سیستم دارای ریموت است، آن را نیز در پنل مرکزی متصل کنید.

اتصال سیم‌ها به ترمینال‌ها

⚡ هر سیم باید در ترمینال مخصوص و با رعایت رنگ‌بندی استاندارد نصب شود. فاصله چشمی‌ها: ۲ تا ۳ متر. قطب مثبت و منفی را همیشه بررسی کنید.

ترمینال‌ها:

• 12V: منبع تغذیه

• BATT: باتری

• AUX: تغذیه چشمی

• SP یا SPK: بلندگوی بیرونی

• SIR: اسپیکر داخلی یا آژیر

• SZI: آلارم سیستم

• Z: دتکتور و سنسورها

💡 مگنت‌های بی‌سیم با چسب دوطرفه قوی نیز در همین مرحله روی درب یا پنجره نصب می‌شوند.

تست و راه‌اندازی اولیه

✅ پس از نصب:

• اتصال به اپلیکیشن بررسی شود

• سیستم آنلاین و فعال باشد

• دتکتورها و چشمی‌ها عملکرد صحیح داشته باشند

• آژیر و بلندگو صدا پخش کند

• پیامک هشدار دریافت شود

• ریموت عملکرد صحیح داشته باشد

نکات ایمنی در سیم‌کشی دزدگیر

🛡️ چک‌لیست ایمنی:

استفاده از دزدگیر باکیفیت و استاندارد

در صورت عدم تجربه، نصب توسط تکنسین

قطع برق قبل از نصب

نصب در مکان دارای پریز و امکان سیم‌کشی کامل

تعداد چشمی‌ها برابر با تعداد زون‌ها

استفاده از سیم‌های ضخیم و استاندارد

جلوگیری از نویز و اختلالات

⚡ نویز الکتریکی می‌تواند عملکرد سیستم را مختل کند. راهکارها:

• استفاده از کابل‌های شیلددار

• فاصله‌گذاری سیم دزدگیر از تجهیزات پرمصرف (حداقل ۳۰ سانتی‌متر)

محافظت فیزیکی کابل‌ها

🔒 کابل‌ها باید از ضربه، رطوبت و دستکاری افراد غیرمجاز محافظت شوند.

• ترجیحاً سیم‌کشی توکار انجام شود

• در صورت سیم‌کشی روکار، از لوله محافظ یا داکت استفاده گردد

• محل نصب باید دور از پنجره، آفتاب مستقیم، رطوبت و بخاری باشد و در دسترس عموم قرار نگیرد

عیب یابی سیم‌کشی دزدگیر منزل

⚡ قطع شدن سیم و رفع آن:
گاهی بر اثر کشش، ضربه یا کیفیت پایین کابل، یکی از رشته‌های سیم قطع می‌شود. برای تشخیص محل قطعی از مولتی‌متر استفاده کنید. پس از پیدا کردن نقطه آسیب، سیم را برش دهید و دو سر آن را به صورت صحیح و محکم دوباره متصل کنید. استفاده از کابل با شیلد و محافظ از وقوع این مشکل جلوگیری می‌کند.

🔌 اتصال کوتاه و تشخیص آن:
اتصال کوتاه می‌تواند باعث قطع عملکرد کامل بخش مربوطه شود و خطرناک است. با استفاده از مولتی‌متر و خاموش بودن سیستم می‌توان محل اتصال کوتاه را شناسایی و رفع کرد. در صورت عدم تجربه، کمک گرفتن از تکنسین متخصص توصیه می‌شود.

🛡️ نویز و اختلال در عملکرد سیستم:
نویز الکتریکی یا تداخل سیگنال باعث عملکرد نادرست چشمی‌ها و سنسورها می‌شود. راهکارها:

• استفاده از کابل ضد نویز و با شیلد محافظ

• فاصله مناسب کابل دزدگیر از کابل‌های برق و تجهیزات پرمصرف

• خرید لوازم جانبی باکیفیت و استاندارد

✅ رعایت این نکات باعث عملکرد پایدار، کاهش خطا و افزایش طول عمر سیستم دزدگیر اماکن می‌شود.
