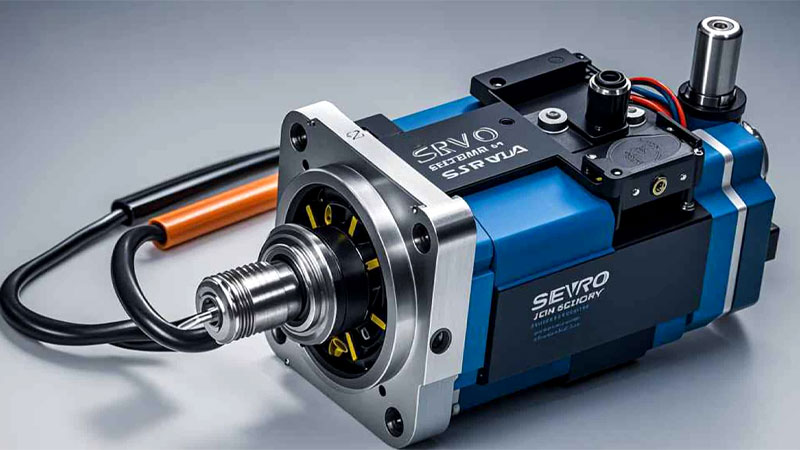

آشنایی با عملکرد و کاربرد سروو موتور

سروو موتور یک نوع موتور الکتریکی است که برای کنترل دقیق موقعیت، سرعت و شتاب طراحی شده است. این موتورها عمدتاً در سیستم‌های کنترل حلقه بسته استفاده می‌شوند، جایی که فیدبک حسگرها برای تنظیم عملکرد موتور و رسیدن به موقعیت یا سرعت مطلوب به کار می‌رود. سروو موتورها دارای گشتاور بالا، پاسخ سریع و دقت بالا هستند که آنها را برای کاربردهای کنترل حرکت دقیق ایده‌آل می‌سازد.

آموزش سروو موتور

یک سروو موتور معمولی شامل یک موتور الکتریکی، یک سنسور موقعیت (معمولاً انکودر یا پتانسیومتر)، یک مدار کنترل و یک جعبه دنده است. موتور الکتریکی نیروی محرکه را فراهم می‌کند، در حالی که سنسور موقعیت بازخوردی از وضعیت فعلی شفت موتور به مدار کنترل می‌دهد. مدار کنترل سیگنال‌های ورودی را پردازش کرده و جریان مورد نیاز برای رسیدن موتور به موقعیت یا سرعت مطلوب را تأمین می‌کند. جعبه دنده نیز برای افزایش گشتاور خروجی و کاهش سرعت موتور استفاده می‌شود.

سروو موتور چگونه کار می‌کند؟

سروو موتور بر پایه‌ی سیستم کنترل فیدبک و کنترل حلقه بسته عمل می‌کند. زمانی که سیگنال فرمان (معمولاً PWM یا پالس مدوله‌شده) به سروو موتور ارسال می‌شود، مدار کنترل داخلی آن را با موقعیت فعلی شفت موتور که توسط سنسور موقعیت (مانند انکودر یا پتانسیومتر) اندازه‌گیری شده است، مقایسه می‌کند. در صورت وجود اختلاف بین موقعیت هدف و موقعیت فعلی، مدار کنترل با اعمال جریان مناسب به موتور الکتریکی، شفت را در جهت درست حرکت می‌دهد تا به موقعیت مورد نظر برسد.

در حین چرخش شفت، سنسور موقعیت به‌صورت مداوم بازخورد دقیق را به مدار کنترل ارسال می‌کند. این بازخورد برای تصحیح خطا، افزایش دقت حرکتی و اطمینان از رسیدن موتور به موقعیت مطلوب استفاده می‌شود. این فرآیند تا دستیابی کامل به موقعیت هدف ادامه دارد. علاوه بر کنترل موقعیت، سروو موتورها با استفاده از کنترلر PID قادر به تنظیم دقیق سرعت موتور و شتاب حرکت نیز هستند، به همین دلیل در کاربردهایی مانند رباتیک، دستگاه CNC و اتوماسیون صنعتی نقش بسیار مهمی دارند.

کاربردهای سروو موتور

رباتیک: سروو موتورها در رباتیک برای کنترل دقیق حرکت مفاصل و بازوهای ربات استفاده می‌شوند. این موتورها به ربات‌ها اجازه می‌دهند که حرکات دقیق و تکرارپذیر انجام دهند که برای وظایف پیچیده ضروری است.

ماشین‌های CNC

🛠 رباتیک:
سروو موتورها در رباتیک برای کنترل حرکت مفاصل و بازوهای ربات به کار می‌روند. این موتورها به ربات‌ها امکان می‌دهند تا حرکات دقیق و تکرارپذیر انجام دهند. در کاربردهای پیشرفته، مانند ربات‌های صنعتی یا ربات‌های پزشکی، توانایی دقت بالا و سرعت پاسخ سریع سروو موتور برای انجام وظایف پیچیده و حساس ضروری است.

⚙️ ماشین‌های CNC:
در دستگاه‌های CNC مانند ماشین‌های تراش، فرز و حکاکی، سروو موتورها برای کنترل دقیق موقعیت ابزار برش استفاده می‌شوند. این موتورها باعث می‌شوند که دستگاه‌ها به دقت بالا و تکرارپذیری در عملیات خود دست یابند. در این ماشین‌آلات، حرکت‌های دقیق و سرعت بالا، برای تولید قطعات با کیفیت بالا و دقت میکرونی ضروری هستند.

🏭 خودکارسازی صنعتی:
در خطوط مونتاژ، ماشین‌های بسته‌بندی، و سیستم‌های کنترل فرآیند صنعتی، سروو موتورها برای انجام عملیات دقیق و تکرارپذیر به کار می‌روند. در اتوماسیون صنعتی، این موتورها برای افزایش کارایی و دقت فرآیندها در صنایع مختلف مانند خودروسازی، الکترونیک و بسته‌بندی استفاده می‌شوند. دقت بالا در حرکت قطعات و ابزارها در این صنایع حیاتی است.

✈️ هوافضا و هوانوردی:
در صنایع هوافضا و هوانوردی، سروو موتورها در کنترل سطوح پرواز، سیستم‌های هدایت و ناوبری و مکانیسم‌های عملگر برای حرکت دقیق و کنترل‌شده قطعات حیاتی استفاده می‌شوند. این موتورها نقش کلیدی در کنترل حرکات دقیق مانند تنظیم زاویه بال یا روتور هلیکوپتر و همچنین مکانیزم‌های توقف و پرواز دارند.

🩺 پزشکی:
در تجهیزات پزشکی مانند ربات‌های جراحی، دستگاه‌های تصویربرداری و سیستم‌های توانبخشی، سروو موتورها برای انجام حرکات دقیق و کنترل‌شده به کار می‌روند. برای مثال، در رباتیک جراحی، حرکت دقیق و کنترل‌شده ابزارهای جراحی از طریق سروو موتورها انجام می‌شود تا خطای انسانی کاهش یابد و دقت عملیات افزایش یابد.

📷 لوازم الکترونیکی مصرفی:
در دوربین‌های دیجیتال، چاپگرها و سیستم‌های صوتی/تصویری، سروو موتورها برای کنترل حرکت هد چاپ، فوکوس خودکار لنز و تنظیم موقعیت بلندگوها استفاده می‌شوند. این موتورها با دقت بالا در حرکت قطعات و تنظیمات، عملکرد بهینه در تجهیزات الکترونیکی را تضمین می‌کنند. برای مثال، در دوربین‌های دیجیتال، حرکت دقیق برای فوکوس خودکار تصویر ضروری است.

قطعات تشکیل دهنده سروو موتور

1. موتور الکتریکی:
   این بخش وظیفه ایجاد حرکت در سروو موتور را بر عهده دارد. موتور الکتریکی به صورت مستقیم با شفت موتور ارتباط دارد و به آن انرژی مکانیکی منتقل می‌کند. حرکت ایجاد شده از طریق محور موتور به سایر بخش‌ها منتقل می‌شود.

2. سیستم کنترل:
   سیستم کنترل در سروو موتور وظیفه کنترل حرکت موتور را بر عهده دارد. این سیستم با ارسال پالس‌های الکتریکی یا سیگنال‌های کنترل (مانند PWM)، وضعیت فعلی موتور را با موقعیت مطلوب مقایسه کرده و به مدار درایو فرمان می‌دهد.

3. سیستم محرک یا درایو:
   این بخش شامل چرخ دنده‌ها است که برای افزایش یا کاهش سرعت و گشتاور موتور طراحی شده‌اند. چرخ دنده‌ها به سروو موتور کمک می‌کنند تا نیروی مورد نیاز را در سرعت‌های مختلف فراهم کرده و به دقت عملکرد موتور افزوده شود.

4. پتانسیومتر:
   پتانسیومتر که به شفت مرکزی متصل است، وظیفه اندازه‌گیری و نمایش زاویه دقیق شفت موتور را بر عهده دارد. این قطعه اطلاعات مهمی را درباره وضعیت فعلی موقعیت شفت به سیستم کنترل ارسال می‌کند، که به تنظیم و تصحیح هرگونه انحراف از موقعیت هدف کمک می‌کند.

نحوه کار سروو موتور

سروو موتور یک دستگاه الکترومکانیکی است که با توجه به جریان و ولتاژ ورودی، گشتاور و سرعت تولید می‌کند. این موتور بر اساس سیستم کنترل حلقه بسته عمل می‌کند که در آن از یک کنترل‌کننده سروو برای ارسال فرمان‌های دقیق استفاده می‌شود. این فرمان‌ها به موتور دستور می‌دهند تا در موقعیت خاصی قرار گیرد و در صورت لزوم، تغییراتی در سرعت و گشتاور آن ایجاد شود.

دستگاه فیدبک یکی از اجزای اصلی سروو موتور است که اطلاعاتی مانند جریان، سرعت و موقعیت را به کنترل‌کننده سروو ارسال می‌کند. این اطلاعات به سروو کمک می‌کنند تا عملکرد موتور را به دقت تنظیم کرده و مطمئن شود که در موقعیت یا سرعت مورد نظر قرار دارد.

کنترل سروو موتور معمولاً با ارسال یک پالس الکتریکی با عرض متغیر یا مدولاسیون عرض پالس (PWM) بر روی کابل کنترل صورت می‌گیرد. این پالس‌ها موقعیت شفت موتور را تعیین می‌کنند و مدت زمان پالس ارسال شده نقش کلیدی در حرکت موتور دارد. به‌طور معمول، یک سروو موتور می‌تواند تنها 90 درجه در هر جهت بچرخد که مجموعاً 180 درجه حرکت می‌کند.

موقعیت خنثی موتور جایی است که سروو قادر است به طور مساوی در جهت‌های مختلف حرکت کند (در جهت عقربه‌های ساعت و خلاف جهت عقربه‌های ساعت). مدت زمان پالس‌ها تعیین می‌کند که سروو موتور چقدر باید بچرخد. برای مثال:

• یک پالس 1.5 میلی‌ثانیه باعث می‌شود موتور به موقعیت 90 درجه بچرخد.

• پالس‌هایی با مدت زمان کمتر از 1.5 میلی‌ثانیه موتور را در جهت خلاف عقربه‌های ساعت به سمت 0 درجه می‌برند.

• پالس‌هایی با مدت زمان بیشتر از 1.5 میلی‌ثانیه موتور را در جهت عقربه‌های ساعت به سمت 180 درجه حرکت می‌دهند.

وقتی یک دستور حرکت به سروو داده می‌شود، موتور به موقعیت مورد نظر حرکت کرده و آن را حفظ می‌کند. حتی اگر نیروی خارجی به موتور وارد شود، سروو مقاومت می‌کند و در موقعیت خود باقی می‌ماند. میزان گشتاور اعمال‌شده توسط سروو، حداکثر نیرویی است که سروو می‌تواند اعمال کند.

برای اینکه سروو در موقعیت خود باقی بماند، باید پالس‌های موقعیت به طور مداوم ارسال شوند. بدون ارسال این پالس‌ها، سروو ممکن است موقعیت خود را تغییر دهد.

انواع سروو موتور

1. سروو موتور چرخشی موقعیتی:
این نوع سروو موتورها دارای دامنه حرکت محدود هستند و معمولاً 180 درجه می‌چرخند. آن‌ها دارای توقف‌هایی در جعبه دنده برای جلوگیری از چرخش بیش از حد شفت خروجی هستند. این ویژگی به حفاظت از سروو و جلوگیری از آسیب دیدن آن کمک می‌کند. سرووهای چرخشی موقعیتی معمولاً در کاربردهایی استفاده می‌شوند که نیاز به حرکت دقیق و کنترل شده در دامنه خاصی دارند.

2. سروو موتور چرخش پیوسته:
این نوع سروو موتورها هیچ محدودیتی در دامنه حرکت ندارند و می‌توانند در هر جهت (CW و CCW) حرکت کنند. در این سرووها، سیگنال ورودی به جای تعیین موقعیت دقیق، بر سرعت و جهت حرکت تأثیر می‌گذارد. این چرخش مداوم به سرووها امکان می‌دهد تا در هر دو جهت چرخش کنند و سرعت آن‌ها به سیگنال ورودی بستگی دارد. این سرووها معمولاً در ماشین‌های رباتیک، سیستم‌های انتقال و پروژه‌های اتوماسیون استفاده می‌شوند که نیاز به حرکت مداوم دارند.

3. سروو موتور خطی:
در این سرووها، حرکت چرخشی موتور توسط مکانیزم رک و پینیون به حرکت خطی تبدیل می‌شود. حرکت چرخشی موتور به حرکت خطی منتقل می‌شود که به وسیله یک پینیون و قفسه کنترل می‌شود. این نوع سرووها در کاربردهایی که نیاز به حرکت خطی دارند، مانند سیستم‌های جابجایی یا سیستم‌های کنترل طولی، بسیار مفید هستند.

مزایای سروو موتور

1. توان خروجی بالا نسبت به اندازه و وزن موتور:
   سروو موتورها به طور قابل توجهی از نظر توان خروجی نسبت به اندازه و وزن خود کارآمدتر هستند. این ویژگی آن‌ها را برای استفاده در فضاهای محدود یا در کاربردهایی که نیاز به قدرت بالا در ابعاد کوچک دارند، ایده‌آل می‌سازد.

2. رمزگذار و دقت بالا:
   وجود رمزگذار در سروو موتورها باعث می‌شود که دقت و وضوح کنترل موقعیت شفت بسیار بالا باشد. این امکان برای کنترل حرکت دقیق و اعمال تنظیمات جزئی در موقعیت‌ها یا سرعت‌ها فراهم می‌شود.

3. راندمان و کارآیی بالا:
   سروو موتورها دارای راندمان بالا هستند و می‌توانند در بارهای سبک تا 90% کارآیی داشته باشند. این ویژگی باعث کاهش مصرف انرژی و بهبود بهره‌وری در سیستم‌های مختلف می‌شود.

4. نسبت گشتاور به اینرسی بالا:
   این موتورها قادر به شتاب دادن سریع بارها هستند، زیرا نسبت گشتاور به اینرسی در آن‌ها بسیار بالا است. این ویژگی به سروو موتورها این امکان را می‌دهد که به سرعت حرکت کرده و تغییرات سرعت را به سرعت اعمال کنند.

5. قدرت مداوم بیشتر برای دوره‌های کوتاه:
   سروو موتورها می‌توانند تا 2-3 برابر قدرت مداوم بیشتر را برای دوره‌های کوتاه فراهم کنند، که این ویژگی در کاربردهایی که نیاز به قدرت زیاد در زمان محدود دارند بسیار مفید است.

6. گشتاور نامی بالا برای دوره‌های کوتاه:
   این موتورها دارای گشتاور نامی 5-10 برابر بیشتر برای دوره‌های کوتاه هستند. این ویژگی برای کاربردهای سنگین که نیاز به گشتاور بالا دارند، مانند رباتیک و ماشین‌آلات CNC بسیار مهم است.

7. سرعت بالا در گشتاورهای زیاد:
   سروو موتورها در مقادیر گشتاور بالا به سرعت‌های بالایی دست می‌یابند. این ویژگی آن‌ها را برای کاربردهایی که نیاز به حرکت سریع و دقیق دارند، مانند ماشین‌آلات صنعتی و ربات‌ها، مناسب می‌سازد.

8. آرام در سرعت‌های بالا:
   سروو موتورها در حین حرکت با سرعت‌های بالا عملکرد آرام و بدون لرزش دارند، که این ویژگی برای جلوگیری از اختلالات در سیستم‌های حساس و بهبود کیفیت حرکت بسیار اهمیت دارد.

معایب سروو موتور

1. نیاز به تنظیم برای تثبیت حلقه فیدبک:
   سروو موتورها برای تثبیت عملکرد خود در سیستم کنترل حلقه بسته نیاز به تنظیم دقیق دارند. این تنظیمات ممکن است برای برخی از کاربردها زمان‌بر و پیچیده باشد و به دقت بالا در کالیبراسیون نیاز دارد.

2. غیرقابل پیش‌بینی بودن خرابی‌ها:
   در صورتی که یکی از اجزای سروو موتور خراب شود، پیش‌بینی دقیق مشکل ممکن است دشوار باشد. این امر به این معنا است که مدارهای ایمنی باید در سیستم سروو موتور لحاظ شوند تا در صورت بروز مشکل، از آسیب بیشتر جلوگیری شود.

3. کنترل‌کننده پیچیده و نیاز به رمزگذار و پشتیبانی الکترونیکی:
   سروو موتورها به کنترل‌کننده پیچیده نیاز دارند که به همراه رمزگذار و پشتیبانی الکترونیکی کار کند. این ویژگی باعث می‌شود که پیچیدگی طراحی و پیاده‌سازی این سیستم‌ها بیشتر از موتورهای پله‌ای باشد و هزینه‌های اضافی را به همراه داشته باشد.

4. محدودیت در حداکثر گشتاور:
   حداکثر گشتاور سروو موتور معمولاً به یک سیکل کاری 1% محدود می‌شود. به همین دلیل، سروو موتورها ممکن است در صورت اضافه بار مستمر یا استفاده طولانی‌مدت از گشتاور بالا آسیب ببینند و کارایی آن‌ها کاهش یابد.

5. نیاز به گیربکس در سرعت‌های بالاتر:
   برای انتقال قدرت در سرعت‌های بالاتر، معمولاً به گیربکس‌ها نیاز است. این موضوع می‌تواند پیچیدگی و هزینه‌های اضافی به سیستم اضافه کند و برخی محدودیت‌های عملکردی ایجاد نماید.

6. هزینه بالاتر سیستم:
   هزینه کلی سیستم که شامل هزینه نصب و اجزای فیدبک می‌شود، برای سروو موتورها ممکن است بیشتر از موتورهای پله‌ای باشد. این می‌تواند برای برخی از کاربردهایی که به هزینه پایین‌تر نیاز دارند، یک محدودیت باشد.

کاربردهای سروو موتور

سروو موتورها در هر جایی که الکتروموتورها استفاده می‌شوند، قابل استفاده هستند، اما به دلیل هزینه بالاتر آنها نسبت به الکتروموتورهای معمولی، بیشتر در کاربردهایی به کار می‌روند که نیاز به دقت بالا، سرعت عمل زیاد و کنترل دقیق موقعیت دارند. این موتورها معمولاً در صنایع حساس و پروژه‌های دقیق کاربرد دارند، جایی که نیاز به گشتاور بالا و پاسخ سریع باشد. به عنوان مثال، در ماشین‌آلات نساجی برای کنترل دقیق حرکت در فرآیندهای ریسندگی و بافندگی، در ماشین‌آلات چاپ برای تنظیم موقعیت هد چاپ و کاغذ، و در سینماهای 5D و 3D برای حرکت دقیق صندلی‌ها و اعمال جلوه‌های ویژه استفاده می‌شود.

1. رباتیک:
در رباتیک، سروو موتور در هر "مفصل" ربات برای تحریک حرکات استفاده می‌شود. این موتورها به بازوی ربات زاویه دقیق می‌دهند، به طوری که ربات می‌تواند حرکت‌های دقیق و تکرارپذیر انجام دهد.

2. تسمه نقاله:
سروو موتورها در سیستم‌های نقاله برای کنترل حرکت، توقف و شروع حرکت در مراحل مختلف مانند بسته‌بندی محصول و برچسب‌گذاری به کار می‌روند. این موتورها به دقت فرآیند حمل و انتقال محصولات را مدیریت می‌کنند.

3. فوکوس خودکار دوربین:
در دوربین‌ها، سروو موتور به طور دقیق لنز دوربین را تنظیم می‌کند تا تصاویر خارج از فوکوس را واضح کند. این ویژگی در دوربین‌های دیجیتال و دوربین‌های حرفه‌ای برای گرفتن تصاویر با کیفیت بسیار بالا کاربرد دارد.

4. وسیله نقلیه رباتیک:
در وسایل نقلیه رباتیک، مخصوصاً در کاربردهای نظامی و انفجار بمب، سروو موتورها چرخ‌های وسیله نقلیه را کنترل می‌کنند. این موتورها برای تولید گشتاور کافی برای حرکت، توقف و کنترل سرعت وسیله نقلیه رباتیک استفاده می‌شوند.

5. سیستم ردیابی خورشیدی:
در سیستم‌های ردیابی خورشیدی، سروو موتورها زاویه پنل‌های خورشیدی را در طول روز تنظیم می‌کنند تا پنل‌ها همیشه رو به خورشید باشند. این تنظیم به افزایش بهره‌وری انرژی و جمع‌آوری حداکثر انرژی از غروب تا طلوع خورشید کمک می‌کند.

6. ماشین‌های برش و شکل‌دهی فلز:
در ماشین‌های فرز، تراش، سنگ‌زنی و دیگر دستگاه‌های شکل‌دهی فلزات، سروو موتورها حرکت دقیق را برای قطعات فلزی فراهم می‌کنند. این موتورها برای کارهایی مانند ساخت درب شیشه و چرخ‌های خودرو ضروری هستند.

7. موقعیت‌یابی آنتن:
در سیستم‌های موقعیت‌یابی آنتن، مانند آنچه در رصدخانه‌های رادیویی استفاده می‌شود، سروو موتورها در هر دو محور آزیموت و ارتفاع برای تنظیم دقیق موقعیت آنتن یا تلسکوپ‌ها استفاده می‌شوند.

8. نجاری و CNC:
سروو موتورها در ماشین‌آلات CNC مانند تراش چوب برای شکل‌دهی پایه‌های میز و دیگر قطعات استفاده می‌شوند. این موتورها همچنین برای سوراخ‌کاری و سایر عملیات دقیق در نجاری کاربرد دارند.

9. منسوجات:
در صنعت منسوجات، سروو موتورها کنترل ماشین‌های ریسندگی و بافندگی صنعتی را بر عهده دارند. این موتورها برای تولید پارچه، فرش و اقلام پوشیدنی مانند جوراب، کلاه، دستکش و غیره استفاده می‌شوند.

10. ماشین‌های چاپ و چاپگرها:
در ماشین‌های چاپ، سروو موتورها هدهای چاپ را به دقت روی صفحه چاپ تنظیم می‌کنند و همچنین کاغذ را به دقت به سمت جلو حرکت می‌دهند تا متن یا گرافیک به طور دقیق در ردیف‌های مختلف چاپ شود.

11. درب بازکن‌های اتوماتیک:
در درب بازکن‌های اتوماتیک، مانند درب‌های سوپرمارکت‌ها و ورودی‌های بیمارستان‌ها، سروو موتورها برای کنترل حرکت درب استفاده می‌شوند. این موتورها به درب‌ها امکان می‌دهند تا به صورت اتوماتیک و دقیق باز و بسته شوند، که به ویژه برای دستگاه‌های خودکار و افراد معلول کاربرد دارد.

علاوه بر این، سروو موتورها در دستگاه‌های تزریق پلاستیک برای کنترل دقیق حرکت در فرآیند قالب‌گیری، در دستگاه‌های پزشکی مانند ربات‌های جراحی که به دقت بالای حرکت نیاز دارند، و در دستگاه‌های CNC برای کنترل دقیق موقعیت ابزارهای برش در صنایع فلزی، چوبی و طلا به کار می‌روند. همچنین در ماشین‌آلات و دستگاه‌های تولید قطعات الکترونیکی که به دقت و تکرارپذیری بالا نیاز دارند، از سروو موتورها استفاده می‌شود. این موتورها با ویژگی‌های خاص خود، در بسیاری از صنایع پیشرفته و فرآیندهای پیچیده کاربرد دارند و نقش مهمی در بهبود دقت و کیفیت عملیات ایفا می‌کنند.
