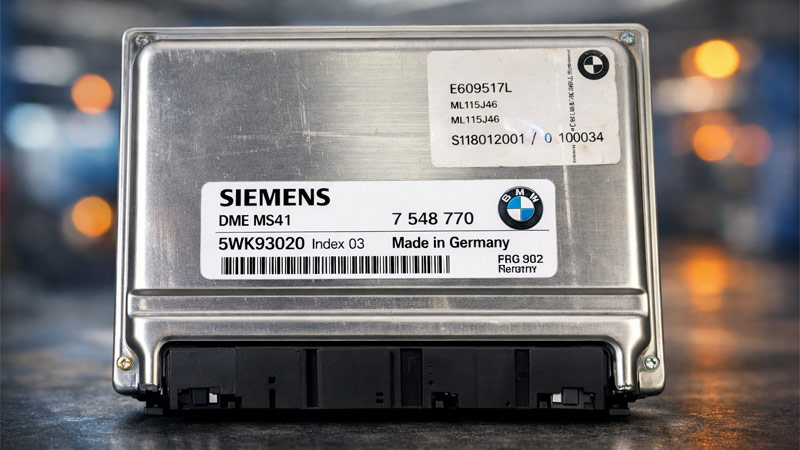

روش تعمیرات ایسیو ECU زیمنس

در دنیای خودروهای انژکتوری، تعمیر ECU زیمنس (یا تعمیر ایسیو زیمنس VDO) با عیب‌یابی تخصصی با دیاگ و تست‌های دقیق روی مدار تغذیه، مسیرهای ارتباطی CAN/K-Line و درایورهای انژکتور و کوئل انجام می‌شود تا مشکل از ریشه پیدا شود، نه با حدس. در این روش، پس از خواندن کد خطا (DTC) و بررسی پارامترهای زنده، برد ECU باز شده و قطعات آسیب‌پذیر مثل خازن‌های SMD، رگولاتورها، ترانزیستورها و ICهای معیوب در صورت نیاز تعویض می‌شوند؛ سپس لحیم‌کاری حرفه‌ای، ترمیم مسیرهای قطع‌شده، رفع سولفاته/رطوبت‌خوردگی و در نهایت تست روی میز (Bench Test) برای اطمینان از پایداری انجام می‌گیرد. بخش نرم‌افزاری هم در تعمیرات بروز جدی گرفته می‌شود: ریست و بازیابی نرم‌افزار، پروگرام ECU (خواندن/نوشتن Flash و EEPROM)، همسان‌سازی ایموبیلایزر و کالیبراسیون سنسورها—همه برای اینکه از هزینه تعویض کامل ایسیو جلوگیری شود و خودرو مثل روز اول کار کند.

روش تعمیرات ایسیو زیمنس

ایسیوهای زیمنس در بسیاری از خودروهای ایران‌خودرو و سایپا (بسته به تیپ و مدل ECU) دیده می‌شوند و چون ECU قلب مدیریت موتور است، خرابی آن می‌تواند با علائمی مثل نوسان دور موتور، خاموشی ناگهانی، بد استارت/روشن نشدن خودرو، ریپ زدن، روشن شدن چراغ چک، افزایش مصرف سوخت یا عدم ارتباط دیاگ با ECU خودش را نشان دهد. نکته کلیدی در تعمیر سریع و اصولی، شناسایی دقیق مدل ایسیو است؛ با بررسی شماره فنی/سریال روی بدنه یا اتصال به دیاگ، مدل مشخص می‌شود تا قطعه و فایل نرم‌افزاری سازگار انتخاب گردد و از خطاهای بعدی جلوگیری شود—چیزی که هم کیفیت تعمیر را بالا می‌برد و هم زمان تحویل را کمتر می‌کند.

انواع ECU زیمنس در خودروهای داخلی ایران

ایسیو زیمنس یکی از پرکاربردترین انواع ECU خودرو در بازار ایران است که به‌طور گسترده در خودروهای داخلی به‌ویژه محصولات ایران‌خودرو و سایپا استفاده می‌شود. این ایسیوهای زیمنس داخلی به دلیل دوام بالا، کیفیت مناسب و سازگاری با شرایط آب‌وهوایی متنوع ایران، انتخابی رایج برای خودروهایی مانند سمند، پراید و پژو روآ هستند.

معمولاً ECU زیمنس مورد استفاده در این خودروها بر پایه بردهای اروپایی زیمنس طراحی شده اما فرآیند مونتاژ داخلی روی آن‌ها انجام می‌گیرد. یکی از مهم‌ترین مراحل در تعمیر ECU زیمنس، شناسایی مدل دقیق ایسیو است. این کار از طریق بررسی شماره سریال ECU یا اتصال به دستگاه دیاگ انجام می‌شود.

تشخیص صحیح مدل ECU خودرو نقش کلیدی در عیب‌یابی ایسیو دارد؛ زیرا از نصب قطعات ناسازگار جلوگیری کرده و باعث افزایش سرعت تعمیر ECU و کاهش خطای فنی می‌شود. به همین دلیل، شناسایی اولیه ایسیو زیمنس اولین و مهم‌ترین گام در یک تعمیر تخصصی ECU محسوب می‌شود.

انواع ایسیو زیمنس

قبل از شروع آموزش تعمیرات ایسیو زیمنس، شناخت انواع مدل‌های این برند برای تشخیص صحیح و تعمیر دقیق ضروری است.

ایسیوهای زیمنس به ۴ دسته اصلی تقسیم می‌شوند:

1. زیمنس معمولی

2. زیمنس VDO و کونتیننتال

3. زیمنس بایفیول (دوگانه‌سوز)

4. زیمنس CIM

در ادامه هر مدل با جزئیات تخصصی بررسی شده است.

ای سی یو زیمنس معمولی

🔹 این مدل در خودروهای قدیمی پراید، پژو 405، پژو پارس و سمند مدل‌های اولیه استفاده شده است و دارای برد با فلش بزرگ می‌باشد.
🔹 در تعمیرات ایسیو، این مدل طیف وسیعی از آموزش‌ها را شامل می‌شود.
🔹 عرضه شده در دو نوع با ایموبلایزر و بدون ایموبلایزر:

• بدون ایموبلایزر: CI 1, CI 2, CI 3

• با ایموبلایزر: CI 4 تا CI 7

💡 ویژگی برجسته: انعطاف‌پذیری در برنامه‌ریزی و تعمیرات به دلیل ساختار قدیمی برد.

زیمنس VDO و کونتیننتال

🔹 این مدل بر روی خودروهای پراید مدل‌های جدیدتر، پژو 206، سمند ELX و رانا استفاده شده است و همه نسخه‌ها دارای ایموبلایزر هستند.
🔹 مدل‌ها با حرف CI مشخص می‌شوند: CI 4, CI 5, CI 6, CI 8
🔹 بیشتر برای خودروهای پیشرفته با امکانات کنترل موتور دقیق و مدیریت سوخت طراحی شده است.

💡 ویژگی برجسته: قابلیت برنامه‌ریزی پیشرفته از طریق OBD در اکثر مدل‌ها.

زیمنس بایفیول (دوگانه‌سوز)

🔹 مخصوص خودروهای دوگانه‌سوز ایران خودرو و سایپا مانند پراید دوگانه‌سوز، پژو 405 دوگانه، ROA و مزدا 2000 مدل 88 به بالا است.
🔹 همه مدل‌ها دارای ایموبلایزر می‌باشند.
🔹 کدهای رایج شامل: CBR, CBE, CB8, CB7, CA6, CA5, CA4, CA2, CA0

💡 ویژگی برجسته: بهینه‌سازی عملکرد خودروهای دوگانه‌سوز و مدیریت همزمان سوخت بنزینی و گاز.

ایسیو زیمنس CIM

🔹 این مدل متعلق به شرکت کروز است و در خودروهای پراید، تیبا، ساینا و پارس سال ایران خودرو مدل 93 به بالا استفاده شده است.
🔹 دارای فلش کوچک یا فاقد فلش است و شامل مدل‌های: CGK, CGD, CGE, CGT, CGS, CGX, CCX, CIX
🔹 مدل CGE بدون فلش پرکاربردترین نمونه در خودروهای پراید و تیبا است.
🔹 مدل‌های CIX و CCX ساختاری شبیه ایسیوهای SSAT دارند.
🔹 قابلیت پروگرام از طریق OBD و پای خودرو ندارد و برای برنامه‌ریزی نیاز به روش JTAG می‌باشد.

💡 ویژگی برجسته: مناسب خودروهای جدید با محدودیت دسترسی مستقیم به پورت OBD، نیازمند تجهیزات تخصصی برای پروگرام و تعمیر.

ایسیو زیمنس خودروهای کره ای

انواع ایسیو زیمنس خودروهای کره‌ای از جمله موضوعات پرجستجو در حوزه تعمیرات ECU محسوب می‌شود. ایسیو زیمنس که در خودروهای کره‌ای مونتاژ داخل ایران به‌کار رفته‌اند، عموماً بر پایه بردهای وارداتی با کیفیت بالا طراحی شده و در خودروهایی مانند پراید یورو ۴ و روآ مورد استفاده قرار می‌گیرند.

این ECUهای زیمنس با هدف افزایش راندمان موتور، بهبود عملکرد سوخت و کاهش مصرف بنزین تولید شده‌اند و به سنسورهای دقیق موتور برای پایش لحظه‌ای عملکرد خودرو مجهز هستند. در فرآیند تعمیر ایسیو پراید که یکی از پرجستجوترین خدمات تعمیر ECU در ایران است، معمولاً با همین مدل‌ها سروکار داریم.

نکته مهم در تعمیر ECU زیمنس خودروهای کره‌ای، توجه به سازگاری برد کره‌ای با شرایط فنی و برق ایران است؛ چرا که نوسانات ولتاژ برق خودرو می‌تواند باعث اختلال در عملکرد ایسیو شود. به همین دلیل، پس از انجام تعمیرات تخصصی ECU، اغلب نیاز به کالیبراسیون مجدد ایسیو برای حفظ پایداری و عملکرد بهینه موتور وجود دارد.

خودروهای دارای ایسیو زیمنس

🚗 پراید:
🔹 از اولین سری‌های نیمه‌انژکتوری تا مدل‌های جدید از ایسیو زیمنس استفاده شده است.
🔹 استثنائات: مدل‌های ۸۵–۸۷ (ایسیو والئو)، مدل‌های ۹۰ (ایسیو بوش) و برخی مدل‌های ۹۲ (ایسیو SSAT).
🔹 مدل‌های زیر ۹۲: زیمنس معمولی
🔹 مدل‌های بالای ۹۲: زیمنس CIM
🔹 مدل‌های ۹۷ به بالا: زیمنس LZNF

🚙 تیبا و ساینا دنده‌ای، مزدا ۲۰۰۰:
🔹 اکثر مدل‌ها از زیمنس CIM استفاده می‌کنند.
🔹 مدل‌های ۹۷ به بالا: ایسیو LZNF

🚕 پژو ۴۰۵، پارس و سمند موتور معمولی:
🔹 مدل‌های بنزینی: زیمنس معمولی
🔹 مدل‌های گازسوز: زیمنس گاز تک سوکت کور
🔹 در برخی سمند EF7: زیمنس CIM

🚐 ROA، RD و پیکان وانت:
🔹 از زیمنس معمولی استفاده شده است.

🚘 پژو ۲۰۶ (مدل ۹۲ به بالا، ایرانیزه):
🔹 برخی تیپ‌ها از زیمنس CIM بهره می‌برند.

🚖 L90 (تمامی تیپ‌ها):
🔹 هم دنده دستی و هم اتومات از زیمنس استفاده می‌کنند.

🛻 نیسان زامیاد:
🔹 مدل‌های تک‌سوز و دوگانه: زیمنس CIM
🔹 مدل‌های جدید: CIX34 و CIX48
🔹 برخی مدل‌ها: زیمنس CCX با قفل نرم‌افزاری

دلایل رایج سوختن و از کار افتادن ECU زیمنس

خرابی ایسیو زیمنس یکی از شایع‌ترین دلایل اختلال در عملکرد خودروهای پراید، پژو 405، سمند، تیبا، ساینا و نیسان زامیاد است. این مشکلات می‌تواند عملکرد موتور، سیستم جرقه، سوخت‌رسانی و عملگرهای مهم خودرو را مختل کند. بسیاری از تعمیرات غیرتخصصی منجر به تعویض غیرضروری قطعات و افزایش هزینه‌ها می‌شود، بنابراین شناخت دقیق علائم خرابی ایسیو زیمنس اهمیت بالایی دارد.

از مهم‌ترین دلایل خرابی ECU زیمنس می‌توان به نوسانات شدید ولتاژ برق خودرو اشاره کرد که اغلب ناشی از باتری ضعیف، خرابی باتری، اتصالات معیوب، یا سولفاته شدن سر باتری‌ها است. این نوسانات می‌توانند به مدارهای حساس داخلی ایسیو آسیب جدی وارد کنند.

نفوذ رطوبت و آب‌خوردگی ایسیو در اثر شست‌وشوی موتور یا قرارگیری نامناسب ECU در محفظه موتور نیز از دلایل شایع سوختن ایسیو زیمنس به شمار می‌رود. همچنین افزایش ناگهانی ولتاژ دینام و خرابی سیستم شارژ خودرو می‌تواند باعث آسیب دیدن آی‌سی‌ها و قطعات الکترونیکی ECU شود.

علاوه بر این، گرمای بیش از حد موتور در فصل تابستان و داغ شدن بیش از اندازه محفظه ECU یا حتی ضربه و شوک‌های مکانیکی ناشی از تصادفات جزئی، به مرور زمان لایه‌های محافظ الکترونیکی ایسیو زیمنس را تضعیف کرده و احتمال خرابی کامل ECU را افزایش می‌دهد. توجه به این موارد، نقش مهمی در افزایش عمر ایسیو و کاهش هزینه تعمیر ECU دارد.

جدول علل خرابی ECU زیمنس

با توجه به شرایط آب‌وهوایی ایران، ترافیک سنگین شهری، کیفیت جاده‌ها و نوسانات برق خودرو، این موارد از پرجستجوترین دلایل خرابی ایسیو زیمنس محسوب می‌شوند. انجام سرویس دوره‌ای ECU، بررسی سیستم برق خودرو و کنترل دینام می‌تواند از سوختن ECU جلوگیری کرده و به‌طور چشمگیری هزینه تعمیر ایسیو زیمنس را کاهش دهد و باعث افزایش طول عمر ECU خودرو شود.

🌊 آبخوردگی برد ایسیو و آسیب قطعات SMD

🔹 حدود ۵۰٪ خرابی‌های ایسیو زیمنس ناشی از آبخوردگی یا نفوذ رطوبت به برد است.
🔹 آبخوردگی باعث آسیب مسیرهای الکترونیکی و قطعات ریز SMD شده و عملکرد سنسورهای حیاتی و عملگرهای موتور را مختل می‌کند.
🔹 سنسورهایی مانند MAP، TPS، دریچه گاز و اکسیژن سنسور ممکن است سیگنال‌های نادرست ارسال کنند که باعث تک کار کردن موتور، خام‌سوزی و دود زیاد می‌شود.
🔹 آبخوردگی در پراید و پژو 405 به‌ویژه در مدل‌های قدیمی شایع است و می‌تواند منجر به خرابی استپر موتور، فن و کوئل‌ها شود.

⚡ آسیب ناشی از شارژ بیش از حد دینام

🔹 افزایش ولتاژ در خودروها، به‌خصوص در پراید و تیبا، می‌تواند باعث آسیب به ایسیو و مدارهای داخلی آن شود.
🔹 این اختلال می‌تواند باعث یکسرگی یا قطع عملکرد فن‌ها، استپر موتور و کوئل‌ها گردد.
🔹 شارژ زیاد دینام به مرور باعث تخریب مسیرهای جریان و سوخت‌رسانی می‌شود و در برخی موارد باعث ایجاد مشکلات دور کند و دور تند فن‌ها می‌گردد.

🟢 یکسرگی یا عدم عملکرد سوزن انژکتورها

🔹 خرابی ایسیو می‌تواند باعث یکسرگی یا از کار افتادن سوزن انژکتورها شود و خودرو در حالت تک سیلندر کار کند.
🔹 در برخی موارد، اختلال باعث خام‌سوزی و تولید دود زیاد می‌شود.
🔹 این مسئله در خودروهایی مانند پراید دوگانه‌سوز، پژو 405 و سمند EF7 مشاهده می‌شود و نیاز به بررسی دقیق مدار خروجی ایسیو دارد.

🟢 اختلال در عملکرد کوئل‌ها و جرقه‌زنی

🔹 ایسیو زیمنس پالس منفی کوئل‌ها را به صورت دو به دو ارسال می‌کند: یک و چهار، دو و سه.
🔹 خرابی در این بخش باعث قطع پالس منفی دو کوئل و ایجاد اختلال در جرقه‌زنی موتور می‌شود.
🔹 در خودروهای پراید، پژو 405 و سمند موتور بنزینی، این مشکل باعث سخت روشن شدن خودرو و کاهش توان موتور می‌گردد.

💡 اختلال در عملکرد سنسورها و سیستم‌های جانبی

🔹 خرابی برد و قطعات SMD می‌تواند باعث اختلال در سنسور MAP، TPS، دریچه گاز و سنسور اکسیژن شود.
🔹 عدم عملکرد صحیح سنسورها باعث مشکلاتی مانند تک کار کردن موتور، خام‌سوزی، افزایش مصرف سوخت و تولید دود می‌شود.
🔹 بررسی مسیرهای سنسورها و سلامت قطعات الکترونیکی برد ایسیو در تعمیرات تخصصی اهمیت زیادی دارد.

ایرادهای شایع ایسیو زیمنس

ایرادهای شایع ECU زیمنس معمولاً به صورت تدریجی و آرام بروز می‌کنند و با عیب‌یابی تخصصی ECU قابل تشخیص و رفع هستند. نادیده گرفتن این مشکلات می‌تواند منجر به خرابی کامل ایسیو، روشن نشدن موتور و اختلال در عملکرد خودرو شود.

بیشترین مشکلات رایج ایسیو زیمنس مربوط به مدارهای کنترلی سنسورها، ورودی و خروجی‌های ECU و ماژول‌های فرمان موتور است. این ایرادها در خودروهای داخلی و مونتاژی با ترافیک شهری سنگین و شرایط جاده‌ای سخت ایران شیوع بیشتری دارند.

تشخیص به موقع این ایرادها و تعمیر تخصصی ECU زیمنس می‌تواند از هزینه‌های سنگین تعمیر ایسیو جلوگیری کرده و باعث افزایش عمر مفید ECU و بهبود عملکرد موتور خودرو شود.

خرابی استپر در ایسیو زیمنس و مشکل گاز خوردن ماشین

خرابی استپر موتور در ایسیو زیمنس که وظیفه تنظیم هوای ورودی موتور در حالت idle را دارد، مستقیماً باعث گاز خوردن بیش از حد خودرو و ناپایداری دور موتور می‌شود.

🔹 خرابی ایسیو باعث می‌شود فرمان صحیح به استپر موتور ارسال نشود.
🔹 نتیجه این مشکل، گاز خوردن بی‌دلیل خودرو یا خاموش شدن ناگهانی است.
🔹 این مشکل در خودروهایی مانند پراید، پژو 405 و سمند موتور معمولی بیشتر دیده می‌شود و در تعمیرات تخصصی ایسیو، بررسی مسیرهای مربوط به استپر از اهمیت بالایی برخوردار است.

در خودروهایی مانند پژو ۴۰۵ و مدل‌های مشابه با ECU زیمنس، تعمیر استپر و ریست نرم‌افزاری ایسیو اغلب مشکل را برطرف می‌کند. با این حال، بررسی مدارهای مجاور و سیم‌کشی مرتبط با استپر ضروری است تا از تکرار خرابی و مشکلات گاز خوردن خودرو جلوگیری شود.

خاموش شدن یا کپ کردن خودرو در ای سی یو زیمنس

خاموش شدن ناگهانی خودرو یا کپ کردن موتور حین حرکت، یکی از شایع‌ترین مشکلات ECU زیمنس است که اغلب به دلیل:

• قطع موقت سیگنال سنسور میل‌لنگ

• اختلال در مدارهای قدرت ECU

رخ می‌دهد و باعث وقفه در احتراق، کاهش ایمنی راننده و عملکرد نامناسب خودرو می‌شود.

برای رفع این مشکل، اسکن فوری با دیاگ برای شناسایی خطاهای ذخیره‌شده ضروری است و راهکارهای تعمیر شامل تعویض خازن‌های معیوب و کالیبراسیون مجدد ECU می‌باشد تا پایداری سیستم و عملکرد موتور بهینه شود.

عدم کارکرد یا یک‌طرفه شدن فن رادیاتور ایسیو زیمنس

عدم کارکرد یا عملکرد یک‌طرفه فن رادیاتور در دور کند یا تند، یکی از مشکلات رایج ECU زیمنس است که معمولاً از مدارهای رله‌ای خروجی فن ناشی می‌شود و می‌تواند باعث گرمای بیش از حد موتور و کاهش عمر قطعات خودرو شود.

🔹 از کار افتادن دور کند یا دور تند فن، یا یکسرگی در عملکرد فن‌ها از نشانه‌های رایج خرابی ایسیو زیمنس است.
🔹 این مشکل باعث گرم شدن بیش از حد موتور و اختلال در عملکرد سیستم خنک‌کننده می‌شود.
🔹 در خودروهایی مانند پراید و تیبا بررسی برد و مسیرهای خروجی فن برای تشخیص خرابی ضروری است.

تشخیص مشکل فن ECU زیمنس با:

• تست مقاومت فن

• بررسی سیگنال PWM خروجی ایسیو

امکان‌پذیر است. تعمیر فن شامل لحیم‌کاری مجدد اتصالات آسیب‌دیده یا تعویض ترانزیستورهای خراب می‌باشد.

مراحل عیب‌یابی فن رادیاتور به ترتیب اولویت

1. بررسی فیوز و رله فن برای اتصال کوتاه.

2. تست سنسور دمای آب با مولتی‌متر.

3. اسکن ECU برای شناسایی خطاهای مربوط به مدار فن.

4. تعویض خازن‌های فیلتر مدار فن در صورت نیاز.

این رویکرد گام‌به‌گام تعمیر فن ECU زیمنس باعث کاهش زمان تعمیر و افزایش پایداری سیستم خنک‌کننده موتور می‌شود.

عدم اتصال به دیاگ ECU زیمنس

عدم اتصال به دیاگ یکی از چالش‌های رایج ECU زیمنس است که معمولاً ناشی از:

• پروتکل‌های ناسازگار دیاگ

• آسیب به پورت OBD

می‌باشد و مانع از خواندن خطاها و عیب‌یابی دقیق ECU می‌شود. راهکارهای رفع مشکل شامل:

• بررسی و چک کامل کابل‌ها

• به‌روزرسانی نرم‌افزار دیاگ

• تست مدارهای CAN-bus

است تا ارتباط پایدار و درست با ECU برقرار شود.

عدم کارکرد یا یک‌طرفه شدن انژکتور در ECU زیمنس

عدم کارکرد یا یک‌سرگی انژکتورها در ECU زیمنس معمولاً ناشی از اختلال در مدارهای درایور انژکتور است و باعث:

• احتراق ناقص موتور

• کاهش قدرت و شتاب خودرو

می‌شود. راهکار رفع مشکل شامل:

• تست مقاومت انژکتورها

• تعمیر یا تعویض ICهای کنترلی

است تا دقت تزریق سوخت بازگردد و عملکرد موتور بهینه شود.

نتیجه‌گیری | اهمیت تعمیر ECU زیمنس

تعمیر و نگهداری ECU زیمنس نه تنها عملکرد موتور و خودرو را احیا می‌کند، بلکه با جلوگیری از خرابی‌های زنجیره‌ای در سیستم‌های حیاتی خودرو، هزینه‌های تعمیر بلندمدت را کاهش می‌دهد.

با تکیه بر دانش تخصصی و ابزارهای مدرن تعمیر ECU، می‌توان این سیستم‌های مهم را بهینه و پایدار کرد. برای کسب مهارت‌های عملی و فنی در تعمیر ECU زیمنس، شرکت در دوره‌های آموزشی معتبر توصیه می‌شود تا از وابستگی به تعمیرگاه‌های گران‌قیمت و زمان‌بر رها شوید.
