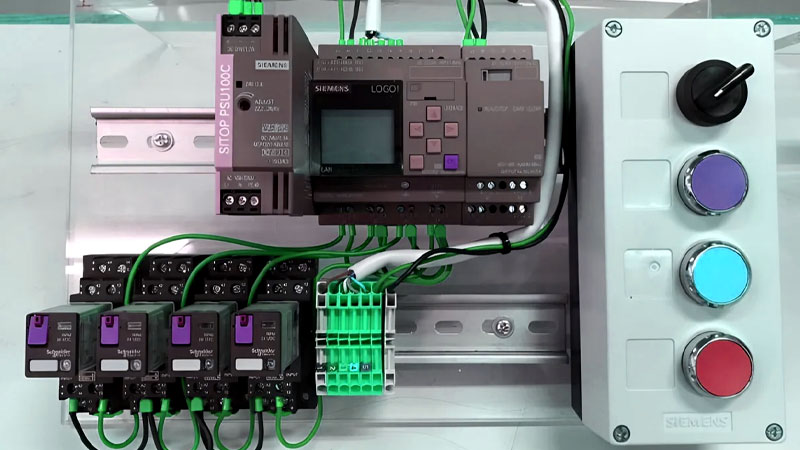

مینی پیالسی LOGO زیمنس: راهحلی هوشمند برای اتوماسیون
مینی پیالسی LOGO زیمنس یک انتخاب مناسب برای راهحلهای سریع، بدون عارضه و صرفهجویی در فضا در پروژههای کنترل و تنظیم ساده است. این پیالسی بهویژه در پروژههای اتوماسیون کوچک بهعنوان یک ماژول منطقی هوشمند شناخته میشود و مدتهاست که خود را در این زمینه تثبیت کرده است. مینی پیالسی LOGO! که توسط شرکت آلمانی زیمنس طراحی شده، بهعنوان یک ماژول منطق جهانی شناخته میشود و به دلیل ابعاد کوچک و انعطافپذیری بالا، در بسیاری از کاربردهای صنعتی و خانگی برای حل وظایف اتوماسیون بهطور مؤثر عمل میکند. این دستگاه بهویژه برای نصب و راهاندازی صنایع بزرگ و همچنین پروژههای خانگی کوچک که نیاز به مدیریت ساده دارند، گزینهای ایدهآل است.
معرفی جامع مینی پی ال سی لوگو زیمنس
مینی پیالسی LOGO زیمنس برای جایگزینی منطق قدیمی رلهها و کنتاکتورهای موجود پیش از ظهور PLC طراحی شده است. این نوع پیالسی محبوب دارای توابع داخلی اساسی و ویژهای است که امکان پیادهسازی بسیاری از راهحلهای اتوماسیون را با مشکلات کم فراهم میکند. مینی پیالسی LOGO برای کنترلهای خاص در گلخانهها، باغها، ماشینسازیهای کوچک، لوازم خانگی و بسیاری از کاربردهای صنعتی دیگر کاربرد دارد. ابعاد جمعوجور این دستگاه آن را برای سیمکشی ساده و نصب در فضاهای کمحجم ایدهآل کرده است. این ویژگیها، همراه با انعطافپذیری و سادگی در نصب، آن را به یک انتخاب مناسب برای پروژههای اتوماسیون کوچک تبدیل کرده است.
کاربردهای مینی پیالسی LOGO زیمنس
مینی پیالسی LOGO زیمنس با مدلهای متنوع در ولتاژهای مختلف از 12 ولت تا 240 ولت، در ولتاژهای متناوب و مستقیم برای کاربردهای گسترده طراحی شده است. این پیالسیها با ماژولهای توسعه متعدد، تطبیقپذیری بالا و انعطافپذیری را برای نیازهای مختلف فراهم میکنند. از این دستگاهها میتوان در گلخانهها، ماشینسازیهای کوچک، لوازم خانگی، سیستمهای تهویه مطبوع، پروژههای آبیاری و بسیاری دیگر از پروژههای صنعتی و خانگی استفاده کرد. قابلیتهای تنظیم ساده، نصب سریع و سازگاری با سیستمهای مختلف، مینی پیالسی LOGO را به یک انتخاب محبوب برای اتوماسیون ساده و کنترل دقیق در پروژههای کوچک تبدیل کرده است.
کاربردهای MINI PLC LOGO شامل موارد زیر است:
-
کنترل: استفاده برای مدیریت و کنترل فرآیندهای مختلف در پروژههای کوچک صنعتی و خانگی.
-
واحد عملیاتی و نمایشگر: امکان نمایش وضعیت سیستم و تعامل با کاربر برای تنظیمات و نظارت.
-
واحد تأمین برق: تأمین برق مورد نیاز برای عملکرد دستگاه و اجزای متصل به آن.
-
رابط برای ماژولهای توسعه: اتصال به ماژولهای اضافی برای گسترش امکانات و افزایش توسعهپذیری.
-
رابط برای ماژولهای برنامه و کابل کامپیوتر: برای برنامهریزی و تنظیمات از راه دور از طریق کامپیوتر.
-
زمانسنجی: انجام عملیات زمانبندی برای کنترل فرآیندهای خاص مانند روشن و خاموش کردن دستگاهها در زمانهای معین.
-
علائم باینری: استفاده برای سیستمهای منطقی باینری و مدیریت سیگنالها.
-
تعداد ورودی و خروجی: بسته به مدل دستگاه، این پیالسیها تعداد ورودی و خروجی مشخصی دارند که قابل تنظیم است.
این ویژگیها و کاربردها، MINI PLC LOGO را به انتخابی ایدهآل برای اتوماسیون ساده و کنترل دقیق در پروژههای کوچک و متوسط تبدیل کرده است.
کاربردهای MINI PLC LOGO شامل موارد زیر است:
-
کنترل: استفاده برای مدیریت و کنترل فرآیندهای مختلف در پروژههای کوچک صنعتی و خانگی.
-
واحد عملیاتی و نمایشگر: امکان نمایش وضعیت سیستم و تعامل با کاربر برای تنظیمات و نظارت.
-
واحد تأمین برق: تأمین برق مورد نیاز برای عملکرد دستگاه و اجزای متصل به آن.
-
رابط برای ماژولهای توسعه: اتصال به ماژولهای اضافی برای گسترش امکانات و افزایش توسعهپذیری.
-
رابط برای ماژولهای برنامه و کابل کامپیوتر: برای برنامهریزی و تنظیمات از راه دور از طریق کامپیوتر.
-
زمانسنجی: انجام عملیات زمانبندی برای کنترل فرآیندهای خاص مانند روشن و خاموش کردن دستگاهها در زمانهای معین.
-
علائم باینری: استفاده برای سیستمهای منطقی باینری و مدیریت سیگنالها.
-
تعداد ورودی و خروجی: بسته به مدل دستگاه، این پیالسیها تعداد ورودی و خروجی مشخصی دارند که قابل تنظیم است.
این ویژگیها و کاربردها، MINI PLC LOGO را به انتخابی ایدهآل برای اتوماسیون ساده و کنترل دقیق در پروژههای کوچک و متوسط تبدیل کرده است.
انواع مدل های PLC سری Logo V8
| ویژگی / مدل | LOGO! 230RCE / LOGO! 230RCEO | LOGO! 24RCE / LOGO! 24RCEO | LOGO! 12/24RCE / LOGO 12/24RCEO | LOGO! 24CE / LOGO! 24CEO |
|---|---|---|---|---|
| ولتاژ منبع تغذیه | ۲۴ VDC | ۲۴ VDC | ۲۴ VDC | ۲۴ VDC |
| حفاظت در برابر اتصال کوتاه | باید فیوز خارجی داشته باشد | باید فیوز خارجی داشته باشد | باید فیوز خارجی داشته باشد | Electronics(1A) |
| نمایشگر | بله/خیر | بله/خیر | بله/خیر | بله/خیر |
| ورودیهای آنالوگ (AI) | - | - | ۴ | ۴ |
| خروجیها | ۴ رله | ۴ رله | ۴ رله | ۴; ترانزیستور |
| دمای کاری | ۰-۵۵ درجه سانتیگراد | ۰-۵۵ درجه سانتیگراد | ۰-۵۵ درجه سانتیگراد | ۰-۵۵ درجه سانتیگراد |
| کابل برنامهنویسی | اترنت | اترنت | اترنت | اترنت |
| محافظ IP | IP20 | IP20 | IP20 | IP20 |
| نصب و راهاندازی | DIN rail 35mm, 4 space units | DIN rail 35mm, 4 space units | DIN rail 35mm, 4 space units | DIN rail 35mm, 4 space units |
| وب سرور | دارد | دارد | دارد | دارد |
مزایای استفاده از مینی پیالسی LOGO زیمنس
همهکاره
مینی پیالسی LOGO بهعنوان یکی از پیالسیهای فشرده و کامپکت، با عملکردهای پیشرفته و قابلیتهای جدید مانند اتصال به Cloud، به شما امکان دسترسی به اینترنت اشیا (IoT) را میدهد. این دستگاه قادر است مدلهای کسبوکار جدید مانند نگهداری پیشبینی و نظارت بر دادههای قدرت را فراهم کند، که امکانات بیشتر و نوآورانهای را در اختیارتان قرار میدهد.
آسان و آیندهنگر
با استفاده از نرمافزار مهندسی بصری و کیتهای شروع، مینی پیالسی LOGO برای آغاز سریع پروژههای اتوماسیون طراحی شده است. ویرایشگر وب و ابزارهای آنلاین آن به شما امکان کنترل و تجزیه و تحلیل دادهها را میدهند. این دستگاه بهراحتی به Cloud متصل میشود، که امکان مدیریت و کنترل از راه دور را فراهم میآورد. همچنین، سازگاری رو به پایین آن تضمین میکند که حتی نسخههای قدیمی LOGO! نیز میتوانند با جدیدترین نرمافزار برنامهنویسی سازگار باشند، این ویژگی استفاده از آن را برای پروژههای آینده آسان و مقرونبهصرفه میکند.
قابل گسترش
مینی پیالسی LOGO قابلیت گسترش بهصورت انعطافپذیر را دارد. شما میتوانید برنامههای موجود را بهراحتی گسترش دهید و قابلیتهای Cloud را اضافه کنید، برای مثال، وبسرور خود را به Cloud منتقل کنید. این دستگاه میتواند تا هشت ماژول پایه را به هم متصل کرده و به راحتی با کنترلرهای SIMATIC و HMI شبکه شود. همچنین، از طریق ماژولهای توسعه و ماژولهای ارتباطی میتوان قابلیتهای آن را بهراحتی افزایش داد.
مینی پیالسی LOGO! از نرمافزار مهندسی LOGO پشتیبانی میکند و برای اتوماسیون پروژههای کوچک با پیکربندی بصری ساده بسیار مناسب است. این نرمافزار امکان شبیهسازی، آزمایش آنلاین و بایگانی برنامهها را فراهم میکند، که آن را به ابزاری ضروری برای پروژههای اتوماسیون تبدیل کرده است. با استفاده از این نرمافزار، میتوانید برنامهنویسی گرافیکی (FBD) یا نمودار نردبانی (LD) ایجاد کرده و برنامههای خود را به راحتی تغییر دهید.
تشریح کارکرد مینی پیالسی LOGO زیمنس
پیالسی LOGO مخفف پیکربندی آسان و سریع است. این دستگاه به کاربران این امکان را میدهد تا برنامههای ضروری را با انتخاب توابع مورد نظر و اتصال آنها از طریق کشیدن و رها کردن ایجاد کنند. این ویژگی، بهویژه برای پروژههای اتوماسیون ساده و کوچک بسیار مفید است، زیرا فرآیند طراحی و برنامهنویسی را تسهیل میکند. علاوه بر این، مستندات حرفهای شامل تمامی اطلاعات لازم پروژه، از جمله تغییرات برنامهها، نظرات و تنظیمات پارامترها را در اختیار کاربر قرار میدهد. این مستندات بهعنوان یک ابزار آموزشی و راهنما برای کاربرانی که قصد دارند پروژههای خود را بهطور مؤثر مدیریت کنند، عمل میکند.
مینی پیالسی LOGO همچنین پشتیبانی آنلاین مرتبط با اتوماسیونهای صنعتی را فراهم میآورد که شامل جزئیات مربوط به بلوکهای عملکرد فردی و توضیح پارامترها و خطوط زمانی است. این اطلاعات به کاربران کمک میکند تا درک بهتری از نحوه عملکرد سیستمهای خود داشته باشند و در صورت نیاز به گسترش برنامهها از آنها استفاده کنند.
لوگو! بهطور کامل یک مفهوم حفاظتی جامع برای برنامههای کاربر و دسترسی به کنترلر ارائه میدهد، که از امنیت سیستم و جلوگیری از دسترسی غیرمجاز به دادهها و تنظیمات سیستم پشتیبانی میکند. علاوه بر این، شما میتوانید از آخرین نسخه برنامه برای پردازش بیشتر و گسترش همه برنامههایی که با نسخههای قبلی ایجاد شدهاند، استفاده کنید.
یکی دیگر از ویژگیهای بارز این پیالسی، وبسرور یکپارچه است که نیازی به تجربه HTML ندارد. این قابلیت به کاربران امکان میدهد که بهراحتی با سیستم ارتباط برقرار کنند و دادهها را بهطور مؤثر مدیریت کنند بدون نیاز به پیچیدگیهای کدنویسی وب.
طراحی و توابع مینی پیالسی LOGO زیمنس
با استفاده از LOGO! میتوانید برنامههای سوئیچینگ خود را بهراحتی ایجاد و شبیهسازی کنید. پس از طراحی برنامه، میتوانید آن را به صورت آنلاین تست کرده و بهینهسازی کنید. مستندسازی با LOGO بسیار سریع و آسان است و به شما این امکان را میدهد که توابع Soft Comfort را انتخاب کرده و در بخش طراحی قرار دهید. شما میتوانید با استفاده از مکاننما نقطه شروع و پایان اتصال را انتخاب کنید و با استفاده از سیمکشی، اتصالات را برقرار کنید.
پارامترهای توابع مانند تایمرها، مقادیر آستانه و نقاط تنظیم بهطور دقیق تعریف شدهاند و بسته به نوع کاربرد باید مورد استفاده قرار گیرند. شبیهسازی کل برنامه سوئیچینگ و تمامی عملکردها به راحتی در رایانه شخصی انجام میشود و به شما این امکان را میدهد که پارامترها را بهینهسازی کنید. علاوه بر این، میتوانید سیگنالهای آنالوگ را با مقادیر واقعی شبیهسازی کرده و از شبیهسازی چرخهای برای تست عملکردهای وابسته به زمان و تاریخ استفاده کنید.
این ویژگیها به شما این امکان را میدهند که حتی عملکردهای پیچیده که نیاز به زمانبندی و تاریخگذاری دارند را شبیهسازی و تست کنید، بدون نیاز به اجرا در محیط واقعی، که باعث صرفهجویی در زمان و افزایش دقت در طراحی میشود.
نرمافزار مناسب برای مینی پیالسی LOGO زیمنس
برنامه LOGO!Soft Comfort به عنوان بسته برنامهنویسی برای رایانه شخصی موجود است و به شما این امکان را میدهد تا برنامههای کنترلی را برای مینی پیالسی LOGO طراحی کنید. این نرمافزار دارای قابلیتهای گستردهای است که شامل موارد زیر میشود:
-
تولید برنامه آفلاین: شما میتوانید برنامههای کنترلی خود را بهصورت آفلاین طراحی کنید و از آنها استفاده کنید.
-
شبیهسازی برنامه: این نرمافزار به شما این امکان را میدهد که برنامههای خود را در کامپیوتر شبیهسازی کرده و عملکرد آنها را پیش از اجرا بررسی کنید.
-
تولید و چاپ بلوک دیاگرام مدار: بلوکی دیاگرام مدار برنامههای شما بهراحتی تولید و چاپ میشود.
-
ذخیره برنامه: برنامهها را میتوانید بر روی هارد دیسک یا حافظههای دیگر ذخیره کرده و در مواقع نیاز از آنها استفاده کنید.
-
انتقال برنامه: قابلیت انتقال برنامه از رایانه به دستگاه بهطور ساده وجود دارد.
-
عملکرد ویژه و مجوزهای گسترده: این نرمافزار امکان نمایش چندین عملکرد ویژه و مجوزهای گسترده را فراهم میآورد.
نسخه فعلی LOGO!Soft Comfort V2.0 تمام توابع و عملکردها را در اختیار شما قرار میدهد. اگر از نسخه قدیمی LOGO!Soft Comfort استفاده میکنید، میتوانید برنامههای قدیمی را در دستگاههای جدید دانلود کنید، اما برای استفاده از توابع جدید باید نسخه خود را به آخرین نسخه ارتقا دهید. برای ارتقا، فقط در صورت داشتن نسخه کامل میتوانید آن را نصب کنید.
لیست ماژول های توسعه پی ال سی لوگو سری V8 زیمنس
| نوع مدل | ورودی (DI/AI) | خروجی (DO/AO) | ولتاژ منبع تغذیه |
|---|---|---|---|
| LOGO! DM8 12/24R (6ED1055-1MB00-0BA2) | ۴ DI 12…۲۴ VDC | ۴ relay outputs 5A | ۲۴...۱۲ VDC |
| LOGO! DM8 24R (6ED1055-1HB00-0BA2) | ۴ DI 24 V AC/DC | ۴ relay outputs 5A | ۲۴ V AC/DC |
| LOGO! AM2 AQ (6ED1055-1MD00-0BA2) | - | ۲ AO (0 to 10V, 0 to 20mA, 4 to 20mA) | ۲۴ VDC |
| LOGO! AM2 (6ED1055-1MA00-0BA2) | ۲ AI (0-10V or 0-20mA) | - | ۲۴...۱۲ VDC |
| LOGO! AM2 PT 100 (6ED1055-1MD00-0BA2) | ۲ AI for Pt100 (Temperature range -50 to 200°C) | - | ۲۴...۱۲ VDC |
| LOGO! DM8 230R (6ED1055-1FB00-0BA2) | ۴ DI 115…۲۳۰ V AC/DC | ۴ relay outputs 5A | ۱۱۵…۲۳۰ V AC/DC |
| LOGO! DM16 24R (6ED1055-1NB10-0BA2) | ۸ DI 24 VDC | ۸ relay outputs 5A | ۲۴ VDC |
| LOGO! DM16 230R (6ED1055-1FB10-0BA2) | ۸ DI 115…۲۳۰ V AC/DC | ۸ relay outputs 5A | ۱۱۵…۲۳۰ V AC/DC |
| LOGO! DM8 24 (6ED1055-1CB00-0BA2) | 24VDC-4DI | ۴ DO 24 VDC, 0.3A | ۲۴ VDC |
| LOGO! DM16 24 (6ED1055-1CB10-0BA2) | 24VDC-8DI | ۸ DO 24 VDC, 0.3A | ۲۴ VDC |
LOGO! 8 - کنترلر پیشرفته برای پروژههای اتوماسیون
کنترلر LOGO! 8 در LOGO!Soft Comfort برنامهریزی میشود و طراحی آن بسیار مشابه با TIA Portal است که برای برنامهریزی کنترلرهای Simatic S7 زیمنس استفاده میشود. این کنترلر از دو زبان برنامهنویسی Block FBD و Ladder LAD برای ساخت منطق برنامه پشتیبانی میکند. این قابلیتها به مستخدمین امکان میدهد برنامههای پیچیده را به راحتی طراحی کنند. همچنین، LOGO! 8 دارای عملکردهای متنوعی برای کاربردهای مختلف است که آن را به یک تجهیزات مقرونبهصرفه و انعطافپذیر برای پروژههای اتوماسیون تبدیل میکند.
نکات برجسته LOGO! 8 عبارتند از:
-
8 واحد اصلی برای تمامی ولتاژها، که چهار واحد از آنها دارای نمایشگر جدید هستند.
-
تمام واحدها دارای رابط اترنت هستند و اتصالات با نسخههای قبلی LOGO! سازگار است.
-
چندین نسخه برای تغذیههای مختلف برای پشتیبانی از نیازهای مختلف سیستم.
-
400 بلوک حافظه برنامه برای ذخیرهسازی و مدیریت برنامههای بزرگ.
-
وب سرور یکپارچه در تمامی واحدهای پایه برای دسترسی و مدیریت از راه دور.
-
نمایش متن از طریق اترنت برای تمامی ماژولهای اصلی به کاربران این امکان را میدهد که از راه دور نظارت و تنظیمات را انجام دهند.
این ویژگیها باعث میشود که LOGO! 8 یک انتخاب مناسب برای پروژههای اتوماسیون صنعتی و خانگی باشد. همچنین، نسخه آزمایشی رایگان از DEMO را میتوان از وبسایت سازنده دانلود کرد، که دارای شبیهساز کنترلر تصفیهشده است و فرصتهای زیادی برای یادگیری و آموزش مبتدیان فراهم میآورد.
ساختار پیالسی LOGO زیمنس
پیالسی LOGO زیمنس از ماژولهای توسعه برای گسترش ورودی و خروجیها پشتیبانی میکند که به سه دسته دیجیتال، آنالوگ و شبکه تقسیم میشوند. هر ماژول به تغذیه جداگانه نیاز دارد. ماژولهای خروجی ترانزیستوری مخصوص DC هستند و از حفاظت اتصال کوتاه برخوردارند، در حالی که ماژولهای خروجی رلهای بیشتر برای AC مناسب هستند و در DC نیز قابل استفادهاند.
ماژول تغذیه LOGO زیمنس ۸ از طریق دو ترمینال N و L1 تغذیه میشود. برای مدلهایی با ولتاژ ۲۳۰ ولت AC، نیازی به منبع تغذیه خارجی نیست و به شبکه شهری متصل میشود.
کارت حافظه برای انتقال برنامهها بین رلههای هوشمند LOGO استفاده میشود و در رنگهای مختلف برای عملکردهای خاص موجود است. کارتهای حافظه آبی قابلیت خواندن و نوشتن دارند و پس از قطع برق پاک میشوند، کارتهای زرد امکان خواندن و نوشتن بدون پاک شدن پس از قطع برق را دارند، و کارتهای قرمز فقط خواندنی هستند و نیاز به رمز عبور برای ویرایش دارند.
ماژول اصلی LOGO به دو نوع با صفحه نمایش و بدون صفحه نمایش عرضه میشود. نوع با صفحه نمایش امکان نمایش وضعیت ورودیها و خروجیها و تست برنامه را فراهم میکند، در حالی که نوع بدون صفحه نمایش اقتصادیتر و برای برنامهنویسی از طریق نرمافزار LSC در رایانه مناسب است.
تجهیزات جانبی شامل ماژولهای گسترش برای ورودی و خروجیهای دیجیتال و آنالوگ است که به پردازش سریع دادهها کمک میکند. کابلهای ارتباطی این سیستم از پروتکلهای اترنت/IP، Modbus TCP و MQTT پشتیبانی میکند و امکان ایجاد شبکههای اتوماسیون پیچیده را فراهم میآورد.
نحوه شناسایی مدل LOGO از روی دستگاه شامل اطلاعاتی مانند نوع ولتاژ (۱۲، ۲۴ یا ۲۳۰ ولت)، نوع خروجی (رلهای یا ترانزیستوری)، دارا بودن سوئیچ تایمر و زمانبندی هفتگی و وجود یا عدم وجود نمایشگر است.
