انواع پی ال سی زیمنس: راهنمای کامل مدل‌ها و کاربردها

کنترلر منطقی قابل برنامه‌ریزی (PLC) یک کامپیوتر صنعتی است که برای اتوماسیون صنعتی و کنترل فرآیندها در صنایع مختلف طراحی شده است. برخلاف کامپیوترهای خانگی و دسکتاپ‌های اداری، پی‌ال‌سی‌ها از نظر سخت‌افزار و نرم‌افزار ویژگی‌های خاصی دارند و معمولاً برای محیط‌های صنعتی با شرایط سخت ساخته می‌شوند. این دستگاه‌ها قادر به دریافت ورودی‌ها و داده‌های متغیر از سنسورها و دیگر دستگاه‌ها هستند و بر اساس برنامه‌ریزی از پیش تعیین‌شده، تصمیم می‌گیرند که چه نوع خروجی تولید کنند. این خروجی‌ها معمولاً برای کنترل و خودکارسازی فرآیندها و دستگاه‌ها در محیط‌های صنعتی به کار می‌روند.

معرفی انواع پی ال سی زیمنس

یکی از برندهای پیشرو در تولید پی‌ال‌سی، زیمنس است که محصولات خود را در دو دسته اصلی کامپکت و مدولار عرضه می‌کند. پی‌ال‌سی‌های کامپکت زیمنس به گونه‌ای طراحی شده‌اند که ماژول‌های ورودی و خروجی، منبع تغذیه و CPU به صورت یکپارچه در کنار هم قرار دارند و به عنوان یک واحد یکپارچه عمل می‌کنند. این طراحی باعث کاهش حجم و پیچیدگی سیستم می‌شود و برای کاربردهای کوچک و متوسط مناسب است. از سوی دیگر، پی‌ال‌سی‌های مدولار زیمنس برای پروژه‌های بزرگ‌تر و پیچیده‌تر طراحی شده‌اند و امکان افزودن ماژول‌های مختلف برای گسترش عملکرد سیستم را فراهم می‌آورند.

سری S5 تا S7-1500 پی ال سی زیمنس

پی‌ال‌سی‌های زیمنس از قدیمی‌ترین و معتبرترین سیستم‌های اتوماسیون صنعتی هستند که در مدل‌های مختلف برای کنترل فرآیندها و سیستم‌های پیچیده تولید می‌شوند. این پی‌ال‌سی‌ها در چندین سری مختلف ارائه شده‌اند که شامل مدل‌های S5، S7-200، S7-300، S7-400 و S7-1500 می‌شود.

• S5: این سری قدیمی‌ترین پی‌ال‌سی‌های زیمنس است که دیگر در چرخه تولید قرار ندارد. مدل‌هایی مانند S5-90U و S5-95U از نوع compact بوده و برای سیستم‌های ساده طراحی شده‌اند، در حالی که مدل‌هایی مانند S5-100U و S5-115U ماژولار و برای سیستم‌های متوسط کاربرد دارند. برنامه‌نویسی این مدل‌ها با نرم‌افزار Step5 انجام می‌شود.

• S7-200: این پی‌ال‌سی کامپکت برای سیستم‌های ساده طراحی شده است و در حال حاضر تولید نمی‌شود. S7-1200 جایگزین آن بوده و برای پروژه‌های کوچک و متوسط انتخابی عالی است. این مدل قابلیت اتصال پروفی‌نت و پورت شبکه را داراست.

• S7-300 و S7-400: این سری‌ها به صورت ماژولار طراحی شده‌اند و برای سیستم‌های پیچیده با نیاز به عملکرد بالا مناسب هستند. S7-300 برای کاربردهای متوسط و S7-400 با حافظه بالا و سرعت پردازش سریع برای سیستم‌های بزرگتر و پیشرفته‌تر به کار می‌روند.

• S7-1500: جدیدترین سری پی‌ال‌سی‌های زیمنس است که برای پروژه‌های پیچیده و سطح بالا طراحی شده است. این مدل دارای صفحه نمایش LCD برای برنامه‌نویسی و مانیتورینگ است و به راحتی با نرم‌افزار TIA Portal برنامه‌ریزی می‌شود. مدل‌هایی همچون CPU-1511-1PN برای کاربردهای کوچک تا متوسط و CPU-1516-3PN/DP برای سیستم‌های بزرگ و پیچیده طراحی شده‌اند.

این پی‌ال‌سی‌ها با قابلیت‌های پیشرفته و امکانات گسترده خود، برای صنایع خودروسازی، شیمیایی، غذایی و بسیاری از صنایع دیگر انتخاب‌های مناسبی هستند. انتخاب مدل مناسب بر اساس نیاز پروژه، کارایی، سرعت پردازش و قابلیت‌های ارتباطی از اهمیت بالایی برخوردار است.

کنترلرهای منطقی زیمنس در اتوماسیون صنعتی

کنترلرهای منطقی قابل برنامه‌ریزی زیمنس در سیستم‌های کنترلی و اتوماسیون صنعتی در صنایع مختلف از جمله خودروسازی، پلاستیک‌سازی، صنایع شیمیایی، کوره‌های صنعتی، ذوب فلزات، صنایع چوب، سیستم‌های هشدار دهنده، صنایع غذایی و نیروگاه‌ها به کار می‌روند. این کنترلرها به دلیل دقت، قابلیت اطمینان بالا و عملکرد مطلوب در مدیریت و کنترل فرآیندهای پیچیده، جزء تجهیزات حیاتی در این صنایع به شمار می‌آیند.

برای مهندسین برق و اپراتورهای سیستم‌های کنترلی، آشنایی با محصولات زیمنس و نحوه عملکرد آن‌ها امری ضروری است. این آشنایی نه تنها در مصاحبه‌های شغلی می‌تواند نشان‌دهنده سطح مهارت و تخصص فرد باشد، بلکه به ارتقای دانش فنی و افزایش کارایی در محیط‌های صنعتی کمک می‌کند. بنابراین، اگر علاقه‌مند به فعالیت در این حوزه هستید و تاکنون به کنترلرهای منطقی زیمنس توجه نکرده‌اید، زمان آن فرا رسیده که برای یادگیری و آشنایی بیشتر با این سیستم‌های مهم برنامه‌ریزی کنید.

انواع پی‌ال‌سی‌های زیمنس

پی‌ال‌سی‌های زیمنس از پرکاربردترین و معتبرترین سیستم‌های اتوماسیون صنعتی در جهان هستند که در مدل‌های مختلف برای نیازهای گوناگون تولید می‌شوند. یکی از قدیمی‌ترین سری‌های این برند، Simatic S5 است که در دو نوع compact و modular ارائه می‌شود. مدل‌های S5-90U و S5-95U از نوع compact هستند و برای کاربردهای ساده و سیستم‌های با حوزه عملکرد محدود طراحی شده‌اند. در مقابل، مدل‌های S5-100U و S5-115U که به صورت modular تولید شده‌اند، برای سیستم‌های کنترلی با ابعاد متوسط مناسب هستند. برای پروژه‌های بزرگتر، مدل‌هایی مانند S5-135U و S5-155U با عملکرد گسترده‌تر و انعطاف‌پذیری بالاتر ارائه می‌شوند. اگرچه Simatic S5 یک سیستم قدیمی است که دیگر در خط تولید زیمنس قرار ندارد، برنامه‌نویسی آن‌ها از طریق نرم‌افزار Step5 انجام می‌شود.

اما در دنیای اتوماسیون صنعتی مدرن، نسل جدید پی‌ال‌سی‌های زیمنس با نام Simatic S7 معرفی شده است. این سری با رفع محدودیت‌های سری S5 و افزودن ویژگی‌های پیشرفته‌تر، تحولی چشمگیر در صنعت ایجاد کرده است. Simatic S7 با ویژگی‌های منحصر به فرد و عملکرد بالا، در صنایع مختلف از جمله صنایع خودروسازی، پلاستیک‌سازی، صنایع شیمیایی، و کنترل فرآیندهای پیچیده به کار می‌رود. این سری از پی‌ال‌سی‌ها با قابلیت‌های جدید، مانند ارتباطات شبکه‌ای پیشرفته، کنترل دقیق‌تر فرآیندها و قابلیت برنامه‌نویسی ساده‌تر، به یکی از محبوب‌ترین انتخاب‌ها در میان متخصصان اتوماسیون صنعتی تبدیل شده است.

انواع پی‌ال‌سی زیمنس Simatic S7 و کاربردهای آن

پی‌ال‌سی‌های زیمنس Simatic S7 یکی از پیشرفته‌ترین و معتبرترین سیستم‌های اتوماسیون صنعتی در دنیا هستند که برای کنترل و نظارت بر فرآیندهای مختلف در صنایع مختلف به کار می‌روند. این پی‌ال‌سی‌ها در مدل‌های مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاص و با ویژگی‌های منحصر به فرد طراحی شده‌اند. از مدل‌های کم‌حجم و اقتصادی گرفته تا مدل‌های پیچیده و قدرتمند، پی‌ال‌سی‌های زیمنس S7 به‌عنوان یک راه‌حل عالی برای اتوماسیون‌های صنعتی در نظر گرفته می‌شوند.

مدل‌های مختلف پی‌ال‌سی زیمنس Simatic S7: انتخاب مناسب برای هر صنعت

پی‌ال‌سی‌های زیمنس Simatic S7 به طور خاص برای پاسخ به نیازهای مختلف صنایع خودروسازی، صنایع غذایی، شیمیایی، کوره‌های صنعتی، و نیروگاه‌ها طراحی شده‌اند. مدل‌های مختلف این سری شامل S7-200، S7-1200، S7-300، S7-400، S7-1500 و دیگر مدل‌ها، هر کدام ویژگی‌های منحصر به فرد خود را دارند. به عنوان مثال، مدل‌های S7-1200 برای پروژه‌های متوسط و کنترل فرآیندهای صنعتی طراحی شده‌اند، در حالی که S7-1500 برای سیستم‌های پیچیده‌تر با نیاز به عملکرد بالا و زمان واقعی مناسب است. انتخاب مدل مناسب می‌تواند بر عملکرد، دقت، و کارایی سیستم‌های صنعتی تاثیر زیادی بگذارد.

پی‌ال‌سی زیمنس Simatic S7 بهترین انتخاب در اتوماسیون صنعتی

پی‌ال‌سی‌های زیمنس Simatic S7 به دلیل ویژگی‌های برجسته‌ای همچون قابلیت گسترش ماژول‌ها، ارتباطات پیشرفته، پردازش سریع و دقیق و قابلیت اتصال به شبکه، به یکی از محبوب‌ترین انتخاب‌ها برای اتوماسیون صنعتی تبدیل شده‌اند. این کنترلرها در صنایع مختلف، از جمله صنایع خودروسازی، مواد غذایی و شیمیایی، برای کنترل دقیق و بهینه فرآیندها به کار می‌روند. به دلیل عملکرد بالا و امکانات انعطاف‌پذیر، پی‌ال‌سی‌های Simatic S7 یک گزینه عالی برای پروژه‌های پیچیده و نیاز به سیستم‌های کنترلی مدرن هستند.

معرفی مدل‌های پی‌ال‌سی زیمنس Simatic S7: از سری S7-200 تا S7-1500

پی‌ال‌سی‌های زیمنس Simatic S7 به عنوان پیشرفته‌ترین سیستم‌های اتوماسیون صنعتی در جهان شناخته می‌شوند که برای کاربردهای مختلف طراحی شده‌اند. این کنترلرها از نظر عملکرد و ویژگی‌ها در مدل‌های مختلفی تولید می‌شوند که هر کدام با توجه به نیازهای خاص صنایع مختلف، طراحی و تولید شده‌اند. در اینجا به معرفی سری‌های مختلف S7 از جمله S7-200، S7-1200، S7-300، S7-400، S7-1500 می‌پردازیم که هرکدام ویژگی‌های منحصر به فردی دارند و در صنایع مختلف از جمله صنایع خودروسازی، شیمیایی، غذایی و نیروگاه‌ها کاربرد دارند.

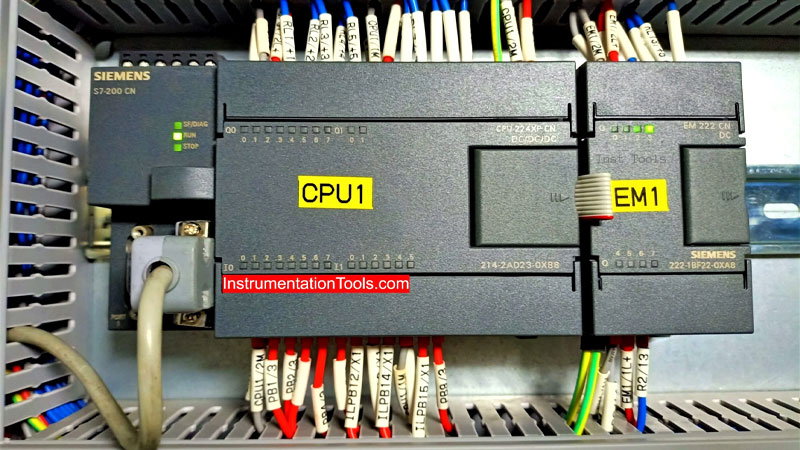

S7-200: کنترل اقتصادی با عملکرد بالا

سری S7-200 از پی‌ال‌سی‌های کامپکت زیمنس است که برای سیستم‌های کنترلی ساده و اقتصادی طراحی شده‌اند. این مدل با وجود اندازه کوچک، قابلیت‌های کنترلی بالایی دارد و برای محیط‌های سخت و خشن مناسب است. ویژگی‌هایی مانند پشتیبانی از پروتکل‌های پیشرفته و قابلیت کار در شرایط دمایی گسترده از جمله مزایای این مدل به شمار می‌روند. S7-200 Smart نسخه جدیدتری از این سری است که با انعطاف‌پذیری بالا و ویژگی‌های پیشرفته مانند پشتیبانی از اترنت و قابلیت کنترل حرکت، گزینه‌ای مناسب برای کاهش هزینه‌های اتوماسیون است.

S7-300: ماژولار و قدرتمند برای پروژه‌های پیچیده

سری S7-300 به صورت ماژولار طراحی شده و برای سیستم‌های پیچیده با نیاز به ماژول‌های قابل توسعه و ارتباطات پیشرفته مناسب است. این پی‌ال‌سی از ماژول‌های سیگنال دیجیتال و آنالوگ، پردازشگرهای ارتباطی و فانکشن ماژول‌ها برای انجام کنترل‌های ویژه بهره می‌برد. طراحی ماژولار این مدل امکان افزودن ماژول‌های توسعه را فراهم می‌آورد و برای صنایعی همچون پارچه‌بافی، بسته‌بندی، صنایع غذایی و مونتاژ قطعات به کار می‌رود.

S7-400: پیشرفته‌ترین کنترلر برای پروژه‌های پیچیده و حساس

سری S7-400 از پی‌ال‌سی‌های سطح بالا زیمنس است که به دلیل سرعت پردازش بالا، امکانات ارتباطی پیشرفته و قابلیت Multi-computing، برای سیستم‌های کنترلی پیچیده و حساس طراحی شده است. این مدل با قابلیت‌هایی نظیر عیب‌یابی هوشمند، ارتباط با HMI و MES، و امکان استفاده از پروفیل‌های PROFISafe، برای صنایع نفت و گاز، شیمیایی، و نیروگاه‌ها بسیار مناسب است.

S7-1200: گزینه‌ای مناسب برای کنترل فرآیندهای کوچک و متوسط

S7-1200 با طراحی کامپکت و ویژگی‌هایی همچون پورت شبکه پروفی‌نت، ورودی/خروجی‌های دیجیتال و آنالوگ و قابلیت اتصال ماژول‌های توسعه، برای پروژه‌های کوچک و متوسط و سیستم‌های اتوماسیون پیچیده مناسب است. این سری در صنایع نوار نقاله، بسته‌بندی، بالابر و جرثقیل و کنترل پمپ کاربرد دارد.

S7-1500: جدیدترین و پیشرفته‌ترین مدل زیمنس

سری S7-1500 جدیدترین مدل پی‌ال‌سی‌های زیمنس است که در سال ۲۰۱۲ به بازار عرضه شد. این مدل با عملکرد پردازشی بالا، پشتیبانی از پروتکل‌های ارتباطی پیشرفته، و قابلیت‌های ویژه برای کنترل حرکت و عیب‌یابی پیشرفته، گزینه‌ای مناسب برای سیستم‌های اتوماسیون صنعتی پیچیده و پروژه‌های حساس است. S7-1500 به‌ویژه در صنایع خودروسازی، شیمیایی و برق کاربرد دارد.

هر یک از این سری‌ها با توجه به نیاز خاص صنایع مختلف، از پروژه‌های ساده گرفته تا سیستم‌های پیچیده و حساس، می‌توانند انتخاب مناسبی باشند.

معرفی کارت‌های CPU سری S7-1500 زیمنس: انتخاب بهترین کنترلر برای پروژه‌های پیچیده

کارت‌های CPU سری S7-1500 از پی‌ال‌سی‌های زیمنس در مدل‌های مختلفی ارائه شده‌اند که هر کدام با ویژگی‌های خاص خود برای کاربردهای مختلف طراحی شده‌اند. این سری از پی‌ال‌سی‌ها به دلیل عملکرد بالای پردازش، قابلیت‌های پیشرفته و اتصال به شبکه‌های صنعتی همچون پروفی‌نت و پروفی‌باس در صنایع مختلف کاربرد دارند. در ادامه، به معرفی برخی از مدل‌های مختلف این سری پرداخته می‌شود:

1. CPU 1511-1 PN: این مدل ساده‌ترین CPU سری S7-1500 است و برای کاربردهای متوسط طراحی شده است. این کنترلر به سوئیچ دو پورتی پروفی‌نت مجهز است که امکان ارتباط سریع و کارآمد با سایر دستگاه‌ها را فراهم می‌کند.

2. CPU 1513-1 PN: مدل 1513-1 PN مشابه به مدل قبلی است، اما دارای سرعت پردازش بالاتری است. این کارت برای کاربردهای متوسط که نیاز به عملکرد بهتر دارند، انتخاب مناسبی است.

3. CPU 1515-2 PN: این مدل برای کاربردهای سطح متوسط و بالا به کار می‌رود و دارای رابط Profinet اضافی با آدرس IP جداگانه است که امکان ارتباط سریع و همزمان با دستگاه‌های مختلف را فراهم می‌کند.

4. CPU 1516-3 PN/DP: مدل 1516-3 PN/DP به دلیل داشتن ظرفیت برنامه و حافظه بالاتر، برای کاربردهای سطح بالا و کنترلرهای مرکزی سیستم‌های اتوماسیون مناسب است. این مدل علاوه بر پروفی‌نت، از پروفی‌باس DP نیز پشتیبانی می‌کند و قابلیت‌های ارتباطی متنوعی را فراهم می‌آورد.

5. CPU 1517-3 PN/DP: مدل 1517-3 PN/DP مشابه مدل قبلی است اما با ویژگی‌های ویژه‌ای برای اتوماسیون پیچیده مانند کنترل ماشین‌آلات مخصوص و کنترل ماشین‌های سری‌شده طراحی شده است. این کارت پردازشی با ظرفیت بالا و پشتیبانی از پروفی‌باس DP، انتخابی مناسب برای سیستم‌های اتوماسیون پیشرفته است.

6. CPU 1518-4 PN/DP: مدل 1518-4 PN/DP دارای سرعت پردازش بسیار بالا است و برای کاربردهای کنترلی پیچیده و سیستم‌های سطح بالا طراحی شده است. این کارت علاوه بر پروفی‌نت و پروفی‌باس DP، عملکرد بسیار سریع و پشتیبانی از پروژه‌های پیچیده را به ارمغان می‌آورد.

7. CPU 1518-4 PN/DP MFP: پیشرفته‌ترین مدل در سری S7-1500، CPU 1518-4 PN/DP MFP است. این کارت علاوه بر ویژگی‌های CPU 1518-4 PN/DP، از قابلیت Multi-functional Platform (MFP) بهره‌مند است که امکانات محاسباتی و برنامه‌نویسی بسیار قدرتمندی را برای پروژه‌های بسیار پیچیده و نیازمند عملکرد بالا فراهم می‌کند.

این مدل‌های مختلف CPU سری S7-1500 برای پروژه‌های متنوع در اتوماسیون صنعتی با نیازهای متفاوت از کنترل ساده تا سیستم‌های پیچیده و پیشرفته انتخاب‌های مناسبی را فراهم می‌آورند.

نتیجه مقاله پی ال سی زیمنس

شرکت زیمنس یکی از پیشگامان تولید تجهیزات اتوماسیون صنعتی است و در این زمینه پی‌ال‌سی‌هایی با عملکرد و قابلیت‌های متفاوت ارائه می‌دهد. از جمله این پی‌ال‌سی‌ها می‌توان به S7-1200، S7-1500، S7-300 و S7-400 اشاره کرد که هرکدام ویژگی‌های منحصر به فردی دارند و برای کاربردهای خاص طراحی شده‌اند. پی‌ال‌سی‌های زیمنس S7 با تنوع مدل‌ها و قابلیت‌ها، طیف وسیعی از نیازهای صنایع مختلف را برطرف می‌کنند.

برای انتخاب بهترین مدل پی‌ال‌سی، لازم است که ویژگی‌های مورد نیاز خود را به دقت شناسایی کنید. برخی از این نکات شامل تعداد ورودی و خروجی (I/O)، الزامات ایمنی و گزینه‌های ارتباطی هستند. به عنوان مثال، اگر به دنبال اتصال سریع و مطمئن به دیگر دستگاه‌ها هستید، ممکن است پی‌ال‌سی‌هایی با پورت‌های پروفی‌نت مناسب باشند. علاوه بر این، برای پروژه‌های پیچیده که نیاز به عملکرد سریع‌تر و پردازش داده‌های بیشتر دارند، مدل‌های S7-1500 و S7-400 می‌توانند انتخاب‌های بهتری باشند.

پی‌ال‌سی‌های زیمنس به دلیل قابلیت گسترش، پشتیبانی از پروتکل‌های متنوع و انعطاف‌پذیری بالا در اتصال به تجهیزات دیگر، گزینه‌های بسیار مناسبی برای سیستم‌های اتوماسیون صنعتی در صنایع مختلف هستند. انتخاب مدل مناسب، به نیازهای خاص سیستم شما بستگی دارد و توجه به این نکات قبل از خرید می‌تواند به بهبود عملکرد و کاهش هزینه‌ها کمک کند.
