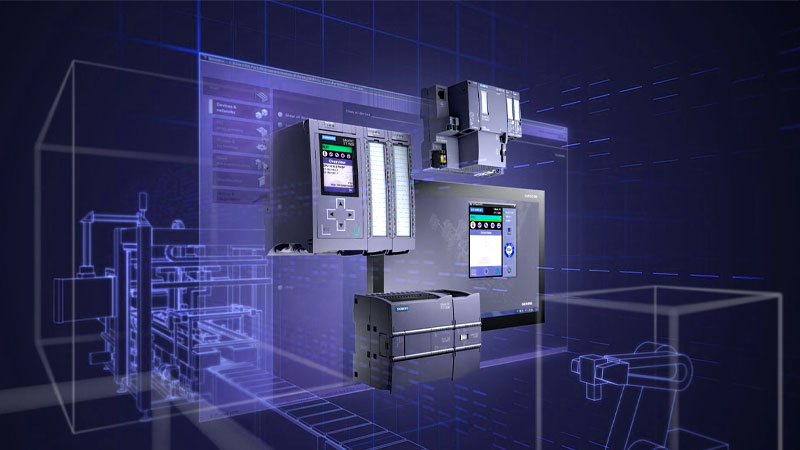

انواع PLC های سری زیمنس SIMATIC S7-1500

تمامی انواع PLCهای زیمنس SIMATIC S7-1500 که در دسته PLCهای پیشرفته این شرکت قرار دارند، دارای صفحه نمایش و سیستم عیب‌یابی یکپارچه هستند. این دستگاه‌ها از توابع تکنولوژیکی یکپارچه شامل حرکت، کنترل، شمارش و اندازه‌گیری پشتیبانی می‌کنند و امکان ایجاد امنیت تا 4 درجه برای حفاظت از برنامه در آن‌ها وجود دارد. سرعت پردازش این PLCها نسبت به پی‌ال‌سی‌های S7-300 و S7-400 بسیار بالاتر است.

انواع PLC های زیمنس simatic s7-1500

CPUهای PLCهای S7-1500 در مدل‌های استاندارد، کامپکت، ایمن در برابر خطا (Failsafe)، تکنولوژیک و ODK موجود هستند. مدل‌های مختلف CPUها از نظر میزان حافظه، سرعت پردازش، قابلیت‌های اتصال به شبکه و ویژگی‌های دیگر با هم تفاوت دارند. این تنوع مدل‌ها به کاربران این امکان را می‌دهد که بسته به نیازهای خاص خود، بهترین گزینه را برای اتوماسیون صنعتی و کنترل فرآیند انتخاب کنند.

✔️ CPU 1511-1 PN زیمنس - پی‌ال‌سی با حافظه 150kB و سرعت پردازش 60ns
CPU 1511-1 PN در پی‌ال‌سی S7-1500 با 150kB حافظه برای برنامه و 1MB برای داده‌ها، مناسب برای کاربردهای کوچک و متوسط است. این مدل دارای ارتباط I/O شبکه PROFINET با دو پورت برای ساختارهای خطی و حلقوی بوده و زمان اجرای هر بیت 60ns است، که آن را برای سیستم‌های با نیاز به پردازش متوسط ایده‌آل می‌کند.

✔️ CPU 1513-1 PN زیمنس - پی‌ال‌سی با حافظه 300kB و سرعت پردازش 40ns
CPU 1513-1 PN در پی‌ال‌سی S7-1500 با 300kB حافظه برای برنامه و 1.5MB برای داده‌ها، زمان اجرای 40ns برای هر بیت دارد. این مدل از ارتباط PROFINET با دو پورت برای ساختارهای خطی و حلقوی پشتیبانی می‌کند و برای کاربردهای متوسط و پردازش‌های پیچیده‌تر مناسب است.

✔️ CPU 1515-2 PN زیمنس - پی‌ال‌سی با حافظه 500kB و سه پورت PROFINET
CPU 1515-2 PN در پی‌ال‌سی S7-1500 دارای 500kB حافظه برای برنامه و 3MB برای داده‌ها است. با زمان اجرای 30ns و سه پورت PROFINET (دو پورت برای ساختارهای خطی و حلقوی و یک پورت اضافی)، این مدل برای کاربردهای پیشرفته و پردازش داده‌های پیچیده بسیار مناسب است.

✔️ CPU 1516-3 PN/DP زیمنس - پی‌ال‌سی با حافظه 1MB و سرعت پردازش 10ns
CPU 1516-3 PN/DP در پی‌ال‌سی S7-1500 با 1MB حافظه برای برنامه و 5MB برای داده‌ها، سرعت پردازش 10ns دارد. این مدل با سه پورت PROFINET و یک پورت پروفیباس DP، برای اتوماسیون پیچیده صنعتی و کنترل فرآیندهای بزرگ با نیاز به پردازش سریع و امن ایده‌آل است.

✔️ CPU 1517-3 PN/DP زیمنس - پی‌ال‌سی با حافظه 2MB و زمان پردازش 2ns
CPU 1517-3 PN/DP دارای 2MB حافظه برای برنامه و 8MB برای داده‌ها و زمان پردازش هر بیت 2ns است. این مدل دارای ارتباط PROFINET با سه پورت و یک پورت پروفیباس DP بوده و برای سیستم‌های پیشرفته که نیاز به پردازش با سرعت بالا و اتصال شبکه گسترده دارند، مناسب است.

✔️ CPU 1518-4 PN/DP زیمنس - پی‌ال‌سی با حافظه 4MB و سرعت پردازش 1ns
CPU 1518-4 PN/DP در پی‌ال‌سی S7-1500 با 4MB حافظه برای برنامه و 20MB برای داده‌ها، زمان پردازش هر بیت آن تنها 1ns است. با چهار پورت PROFINET و یک پورت پروفیباس DP، این مدل برای برنامه‌های نیازمند پردازش و انتقال داده بسیار سریع و سیستم‌های شبکه گسترده بهترین انتخاب است.

✔️ CPU 1511C-1PN زیمنس - پی‌ال‌سی کامپکت با حافظه 175kB و ویژگی‌های پیشرفته
CPU-1511C-1PN در پی‌ال‌سی S7-1500 دارای 175kB حافظه برای برنامه و 1MB برای داده است. این مدل با 16 ورودی و 16 خروجی دیجیتال، 5 ورودی و 2 خروجی آنالوگ، 6 کانال برای شمارش و اندازه‌گیری با انکودر افزایشی 24V و زمان پردازش 60ns، برای کاربردهای کوچک و متوسط که نیاز به اندازه‌گیری و کنترل دقیق دارند، مناسب است.

✔️ CPU 1512C-1PN زیمنس - پی‌ال‌سی کامپکت با حافظه 250kB و سرعت پردازش 48ns
CPU-1512C-1PN در پی‌ال‌سی S7-1500 با 250kB حافظه برای برنامه و 1MB برای داده است. این مدل دارای 32 ورودی و 32 خروجی دیجیتال، 5 ورودی و 2 خروجی آنالوگ، 6 کانال برای شمارش و اندازه‌گیری و 4 کانال برای دنباله پالسی و مدولاسیون پالس است. با زمان پردازش 48ns، این مدل برای کاربردهای متوسط که نیاز به پردازش و اندازه‌گیری دقیق دارند، ایده‌آل است.

این CPUهای زیمنس S7-1500 با ویژگی‌های حافظه بالا، سرعت پردازش سریع، قابلیت‌های پیشرفته ارتباطی PROFINET و پشتیبانی از پروفیباس DP، به شما این امکان را می‌دهند که سیستم‌های پیچیده و خودکار صنعتی را با دقت و عملکرد بالا مدیریت کنید.

CPUهای ایمن در برابر خطا (Failsafe) پی‌ال‌سی S7-1500

✔️ CPU 1511F-1PN زیمنس - پی‌ال‌سی با حافظه 225kB و سرعت پردازش 60ns
CPU 1511F-1PN در پی‌ال‌سی S7-1500 دارای 225kB حافظه برای برنامه و 1MB برای داده‌ها است. این مدل با زمان پردازش 60ns برای هر بیت، از ارتباط PROFINET برای سرویس‌های پایه Ethernet و PROFINET بهره می‌برد. با عرض 35mm، این مدل برای کاربردهای ایمن و با سرعت متوسط در اتوماسیون صنعتی طراحی شده است.

✔️ CPU 1513F-1PN زیمنس - پی‌ال‌سی با حافظه 450kB و سرعت پردازش 40ns
CPU 1513F-1PN در پی‌ال‌سی S7-1500 دارای 450kB حافظه برای برنامه و 1.5MB برای داده‌ها است. این مدل از ارتباط PROFINET برای سرویس‌های پایه Ethernet و PROFINET پشتیبانی می‌کند و زمان اجرای هر بیت در آن 40ns است. با عرض 35mm، این مدل برای کاربردهای ایمن با نیاز به پردازش سریعتر مناسب است.

✔️ CPU 1515F-2PN زیمنس - پی‌ال‌سی با حافظه 750kB و سه پورت PROFINET
CPU 1515F-2PN در پی‌ال‌سی S7-1500 دارای 750kB حافظه برای برنامه و 3MB برای داده‌ها است. این مدل با زمان پردازش 30ns برای هر بیت، دارای ارتباط PROFINET یکپارچه با دو پورت برای ساختارهای خطی و یک پورت اضافی است. این مدل به سیستم‌های پیچیده با نیاز به ارتباطات پیشرفته و پردازش سریع کمک می‌کند. عرض این مدل 70mm است.

✔️ CPU 1516F-3PN/DP زیمنس - پی‌ال‌سی با حافظه 1.5MB و سرعت پردازش 10ns
CPU 1516F-3PN/DP در پی‌ال‌سی S7-1500 دارای 1.5MB حافظه برای برنامه و 5MB برای داده‌ها است. این مدل دارای ارتباط I/O شبکه PROFINET با دو پورت برای ساختارهای خطی و پروفیباس DP و ارتباط PROFINET اضافی برای سرویس‌های Ethernet است. با زمان پردازش 10ns، این مدل برای کاربردهای پیشرفته که نیاز به پردازش سریع و ارتباطات ایمن دارند، مناسب است. عرض این مدل 70mm است.

✔️ CPU 1517F-3PN/DP زیمنس - پی‌ال‌سی با حافظه 3MB و سرعت پردازش 2ns
CPU 1517F-3PN/DP در پی‌ال‌سی S7-1500 دارای 3MB حافظه برای برنامه و 8MB برای داده‌ها است. این مدل از ارتباط PROFINET یکپارچه با دو پورت برای ساختارهای خطی، پروفیباس DP و پورت PROFINET اضافی بهره‌برداری می‌کند. زمان پردازش هر بیت در این مدل 2ns است، که آن را برای سیستم‌های نیازمند پردازش سریع و ارتباطات ایمن ایده‌آل می‌سازد. عرض فیزیکی این مدل 175mm است.

✔️ CPU 1518F-4PN/DP زیمنس - پی‌ال‌سی با حافظه 6MB و پردازش سریع 1ns
CPU 1518F-4PN/DP در پی‌ال‌سی S7-1500 دارای 6MB حافظه برای برنامه و 20MB برای داده‌ها است. این مدل با زمان پردازش 1ns برای هر بیت، از ارتباط PROFINET یکپارچه با دو پورت برای ساختارهای خطی و پروفیباس DP و پورت PROFINET اضافی برای سرویس‌های Ethernet پشتیبانی می‌کند. این مدل با حافظه بالا و سرعت پردازش فوق‌العاده برای کاربردهای پیچیده و ایمن بهترین گزینه است. عرض این مدل نیز 175mm است.

این CPUهای ایمن در برابر خطا (Failsafe) برای پی‌ال‌سی S7-1500 زیمنس، با ویژگی‌هایی مانند حافظه بالا، سرعت پردازش سریع، ارتباطات پیشرفته PROFINET و پشتیبانی از پروفیباس DP، برای سیستم‌های اتوماسیون صنعتی پیچیده و ایمن طراحی شده‌اند و عملکردی فوق‌العاده در پردازش داده‌ها و مدیریت شبکه فراهم می‌کنند.

CPUهای تکنولوژیک پی‌ال‌سی S7-1500 زیمنس

✔️ CPU 1511T-1 PN زیمنس - پی‌ال‌سی با حافظه 225kB و توانایی کنترل 5 محور
CPU 1511T-1 PN در پی‌ال‌سی S7-1500 دارای 225kB حافظه برای برنامه و 1MB برای داده‌ها است. این مدل از کنترل موقعیت در 5 محور پشتیبانی کرده و قابلیت افزایش تا 10 محور را دارد. زمان پردازش هر بیت 60ns است و دارای ارتباط PROFINET با دو پورت برای ساختارهای خطی و حلقوی می‌باشد. این مدل با عرض 35mm، برای سیستم‌های اتوماسیون با نیاز به کنترل موقعیت دقیق و پردازش سریع مناسب است.

✔️ CPU 1511TF-1 PN زیمنس - نسخه ایمن در برابر خطا (Failsafe) از CPU 1511T-1 PN
CPU 1511TF-1 PN نسخه Failsafe ایمن از CPU 1511T-1 PN است که از نظر حافظه، سرعت پردازش، و امکانات مشابه مدل اصلی است. این مدل برای کاربردهای ایمن و مقاوم در برابر خطا طراحی شده است و قابلیت‌های کنترل موقعیت محور را برای سیستم‌های حساس فراهم می‌کند.

✔️ CPU 1515T-2 PN زیمنس - پی‌ال‌سی با حافظه 750kB و توانایی کنترل 7 محور
CPU 1515T-2 PN در پی‌ال‌سی S7-1500 دارای 750kB حافظه برای برنامه و 3MB برای داده‌ها است. این مدل از کنترل موقعیت در 7 محور پشتیبانی می‌کند که تا 30 محور نیز قابل گسترش است. زمان پردازش هر بیت 30ns است و از ارتباط PROFINET با دو پورت برای ساختارهای خطی و حلقوی پشتیبانی می‌کند. عرض این مدل 70mm است و برای کاربردهای پیچیده‌تر و نیازمند کنترل دقیق‌تر محور مناسب است.

✔️ CPU 1515TF-2 PN زیمنس - نسخه ایمن در برابر خطا (Failsafe) از CPU 1515T-2 PN
CPU 1515TF-2 PN نسخه Failsafe ایمن از CPU 1515T-2 PN است. این مدل تمامی ویژگی‌ها و مشخصات CPU 1515T-2 PN را شامل می‌شود، اما با قابلیت‌های ایمنی بالا برای کاربردهای حساس و ایمن در برابر خطا در سیستم‌های پیچیده.

✔️ CPU 1517T-3 PN/DP زیمنس - پی‌ال‌سی با حافظه 3MB و توانایی کنترل 70 محور
CPU 1517T-3 PN/DP در پی‌ال‌سی S7-1500 دارای 3MB حافظه برای برنامه و 8MB برای داده‌ها است. این مدل از کنترل موقعیت در 70 محور پشتیبانی کرده که تا 128 محور قابل گسترش است. زمان پردازش هر بیت 2ns است و از ارتباط PROFINET با دو پورت، یک پورت پروفیباس DP، و یک پورت PROFINET اضافی برای آدرس IP جداگانه پشتیبانی می‌کند. این مدل برای سیستم‌های پیچیده با نیاز به کنترل موقعیت دقیق و پردازش سریع و اتصال شبکه پیشرفته مناسب است. عرض این مدل 175mm است.

✔️ CPU 1517TF-3 PN/DP زیمنس - نسخه ایمن در برابر خطا (Failsafe) از CPU 1517T-3 PN/DP
CPU 1517TF-3 PN/DP نسخه Failsafe ایمن از CPU 1517T-3 PN/DP است. این مدل مشابه با CPU 1517T-3 PN/DP از نظر حافظه، سرعت پردازش، و ویژگی‌های ارتباطی است، اما با قابلیت‌های ایمنی و مقاوم در برابر خطا برای کاربردهای حساس در اتوماسیون صنعتی پیچیده طراحی شده است.

✔️ CPUهای ODK پی‌ال‌سی S7-1500 زیمنس - برنامه‌نویسی با زبان‌های سطح بالا (C/C++)
CPUهای ODK (Open Development Kit) در پی‌ال‌سی S7-1500 زیمنس این امکان را به کاربران می‌دهند تا برنامه‌های PLC را با استفاده از زبان‌های سطح بالا مانند C/C++ بنویسند. این برنامه‌ها با استفاده از Open Development Kit نوشته می‌شوند و معادل آن در STEP 7 برای کنترل‌کننده ایجاد می‌شود. این ویژگی به کاربران امکان می‌دهد که کنترل دقیق‌تر و انعطاف‌پذیری بیشتر در طراحی سیستم‌های پیچیده صنعتی داشته باشند.

این CPUهای تکنولوژیک S7-1500 با کنترل دقیق موقعیت، پردازش سریع، و قابلیت‌های پیشرفته ارتباطی PROFINET و پشتیبانی از پروفیباس DP، گزینه‌های مناسبی برای اتوماسیون صنعتی پیشرفته و کنترل موقعیت‌های پیچیده به شمار می‌آیند.

جدول مشخصات فنی CPU سری S7-1500 زیمنس
