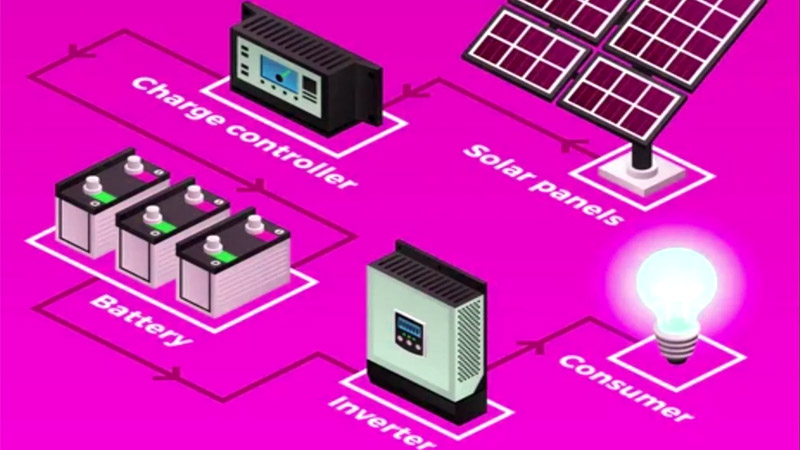

اجزای اصلی سیستم‌ خورشیدی

اینورترها (مبدل‌ها)

🔌 اینورتر خورشیدی در واقع مغز یک سیستم خورشیدی است. وظیفه اصلی آن، تبدیل برق DC تولید شده توسط پنل‌های خورشیدی به برق AC قابل استفاده برای لوازم خانگی و شبکه برق شهری است. اینورتر همچنین مدیریت می‌کند که ابتدا تا حد ممکن از انرژی خورشیدی تولیدی استفاده شود و در صورت کمبود، برق مورد نیاز از شبکه تأمین گردد. انتخاب نوع مناسب اینورتر تأثیر مستقیم بر راندمان، طول عمر و عملکرد کلی سیستم دارد.

انواع رایج اینورترهای خورشیدی و تجهیزات مرتبط عبارت‌اند از:

اینورترهای رشته‌ای (String Inverters)
⚡ اینورتر رشته‌ای رایج‌ترین و ارزان‌ترین نوع اینورتر خورشیدی برای سیستم‌های خانگی و کوچک است. در این ساختار، چندین پنل خورشیدی به صورت سری در قالب یک رشته به یک اینورتر مرکزی متصل می‌شوند. عیب اصلی این روش این است که اگر یکی از پنل‌ها به دلیل سایه‌اندازی، خرابی یا کثیفی افت عملکرد داشته باشد، توان کل رشته کاهش پیدا می‌کند. با این حال، به دلیل قیمت مناسب، نصب ساده و دسترسی آسان به قطعات هنوز هم انتخاب محبوبی برای بسیاری از پروژه‌هاست.

میکرواینورترها (Microinverters)
🔋 در سیستم‌های مجهز به میکرواینورتر خورشیدی، برای هر پنل یا هر دو پنل یک اینورتر کوچک جداگانه نصب می‌شود و تبدیل برق DC به AC در همان سطح پنل انجام می‌شود. این طراحی باعث می‌شود راندمان سیستم در شرایط سایه‌اندازی و اختلاف عملکرد پنل‌ها به حداکثر برسد؛ چون مشکل یک پنل روی بقیه تأثیر نمی‌گذارد. میکرواینورترها امکان مانیتورینگ پنل به پنل را فراهم می‌کنند و هرچند قیمت بالاتری نسبت به اینورترهای رشته‌ای دارند، اما بسیاری از آن‌ها با گارانتی‌های طولانی‌مدت (تا حدود ۲۵ سال) عرضه می‌شوند که با عمر پنل‌ها هم‌خوانی دارد.

اینورترهای هیبریدی (Hybrid Inverters)
🔋⚡ اینورتر هیبریدی خورشیدی نسل جدیدی از اینورترهاست که امکان اتصال مستقیم سیستم خورشیدی به باتری ذخیره انرژی را فراهم می‌کند. این نوع اینورتر می‌تواند برق تولیدی پنل‌ها، انرژی ذخیره‌شده در باتری و برق شبکه را به‌صورت هوشمند مدیریت کند. در صورت قطع برق یا در ساعات اوج مصرف، سیستم می‌تواند از باتری به‌عنوان منبع پشتیبان استفاده کند. اگر قصد راه‌اندازی سیستم خورشیدی خانگی یا ویلایی با باتری و بک‌آپ در زمان قطع برق را دارید، اینورتر هیبریدی یکی از بهترین گزینه‌هاست.

بهینه‌سازهای توان (Power Optimizers)
📈 بهینه‌ساز توان خورشیدی (Power Optimizer) در واقع مکمل اینورتر رشته‌ای است و ترکیبی از مزایای String Inverter و Microinverter را ارائه می‌دهد. این دستگاه‌ها به هر پنل متصل می‌شوند و ولتاژ و جریان DC خروجی هر پنل را بهینه می‌کنند؛ سپس برق به یک اینورتر رشته‌ای مرکزی برای تبدیل به AC فرستاده می‌شود. هزینه بهینه‌ساز از میکرواینورتر کمتر و از اینورتر رشته‌ای بیشتر است و برای پشت‌بام‌های پیچیده، با جهت‌های مختلف یا مشکل سایه‌اندازی گزینه‌ای بسیار مناسب به‌شمار می‌آید، چون افت توان یک پنل، کل آرایه را دچار مشکل نمی‌کند.

اینورترهای مرکزی (Central Inverters)
🏭 اینورتر مرکزی خورشیدی بیشتر در نیروگاه‌های خورشیدی و پروژه‌های تجاری بزرگ استفاده می‌شود. در این سیستم، تعداد زیادی رشته پنل به یک اینورتر با ظرفیت بالا متصل می‌شوند. اینورترهای مرکزی برای مدیریت ولتاژ و توان‌های بالا طراحی شده‌اند و برای مزارع خورشیدی در مقیاس مگاواتی گزینه‌ای اقتصادی و پایدار محسوب می‌شوند. تعمیر و نگهداری در این سیستم‌ها تخصصی‌تر است، اما در مقایسه با تعداد زیاد اینورترهای کوچک، از نظر هزینه کلی پروژه مقرون‌به‌صرفه هستند.

اینورترهای مبتنی بر باتری (Battery-Based Inverters)
🔋 این نوع اینورتر باتری‌محور به‌طور خاص برای کار با سیستم‌های ذخیره‌سازی انرژی (باتری) طراحی شده است. این اینورترها وظیفه مدیریت شارژ و دشارژ باتری، حفاظت از باتری و تبدیل برق DC تولیدشده توسط پنل‌ها یا ذخیره‌شده در باتری به برق AC قابل استفاده در خانه، ویلا یا محیط‌های دور از شبکه را بر عهده دارند. معمولاً گارانتی اینورتر خورشیدی حدود ۱۰ سال است، اما در صورت انتخاب برند معتبر و طراحی صحیح سیستم، اینورتر می‌تواند در کل طول عمر مفید سیستم به‌خوبی کار کند. به همین دلیل، سرمایه‌گذاری روی اینورتر باکیفیت یکی از مهم‌ترین مراحل طراحی یک سیستم خورشیدی مطمئن و پایدار است.

باتری‌های خورشیدی (سیستم ذخیره انرژی)

🔋 باتری خورشیدی نقش قلب سیستم ذخیره انرژی خورشیدی را دارد. استفاده از باتری در یک سیستم خورشیدی خانگی یا صنعتی اختیاری است، اما می‌تواند تأثیر زیادی در کاهش وابستگی به برق شهری و کاهش هزینه قبض برق در بلندمدت داشته باشد. باتری‌ها انرژی اضافی تولیدشده توسط پنل‌های خورشیدی را ذخیره می‌کنند تا در شب، روزهای ابری، یا هنگام قطع برق قابل استفاده باشد. در سیستم‌های خارج از شبکه (Off-Grid) استفاده از باتری کاملاً ضروری است، اما در سیستم‌های متصل به شبکه (Grid-Tied) بیشتر به‌عنوان یک گزینه ارتقای سطح آسایش و پایداری استفاده می‌شود.

انواع باتری‌های خورشیدی
🧩 انتخاب نوع باتری ذخیره انرژی خورشیدی به بودجه، طول عمر مورد انتظار و نوع سیستم (آف‌گرید یا آن‌گرید) بستگی دارد. مهم‌ترین انواع باتری خورشیدی عبارت‌اند از:

باتری‌های لیتیوم-یون خورشیدی
⚡ این نوع باتری‌ها به دلیل چگالی انرژی بالا، عمر طولانی، راندمان شارژ و دشارژ بالا و نیاز بسیار کم به نگهداری، بهترین و حرفه‌ای‌ترین گزینه برای بیشتر سیستم‌های خورشیدی مدرن محسوب می‌شوند. باتری لیتیوم-یون فضای کمتری اشغال می‌کند، تعداد چرخه شارژ بیشتری را تحمل می‌کند و برای سیستم‌های باتری خانگی و نیروگاه‌های کوچک گزینه‌ای ایده‌آل است؛ هرچند قیمت اولیه آن نسبت به سایر گزینه‌ها بالاتر است.

باتری‌های سرب‌اسید خورشیدی
🔋 این باتری‌ها ارزان‌تر از لیتیوم-یون هستند و سال‌ها در سیستم‌های خورشیدی خارج از شبکه مورد استفاده قرار گرفته‌اند. با این حال، عمر کوتاه‌تر، وزن بالاتر، راندمان پایین‌تر و نیاز بیشتر به نگهداری (کنترل سطح الکترولیت، تهویه مناسب و …) از معایب اصلی آن‌هاست. در پروژه‌هایی که بودجه محدود است اما فضا و دسترسی به خدمات نگهداری وجود دارد، هنوز هم می‌توانند گزینه‌ای اقتصادی باشند.

سایر انواع باتری خورشیدی
🔄 انواع دیگری مانند باتری‌های نیکل–کادمیوم (Ni-Cd) و باتری‌های جریان (Flow Batteries) نیز وجود دارند که بیشتر در کاربردهای صنعتی، تخصصی یا پروژه‌های خاص استفاده می‌شوند. این مدل‌ها معمولاً برای مصارف خانگی رایج نیستند، اما در پروژه‌های بزرگ با نیاز به چرخه‌های شارژ بسیار بالا و طول عمر زیاد می‌توانند توجیه‌پذیر باشند.

هزینه و ظرفیت باتری در سیستم خورشیدی
💰 اضافه کردن باتری به سیستم خورشیدی خانگی یا تجاری معمولاً هزینه اولیه سیستم را به‌طور چشمگیری افزایش می‌دهد. به‌خصوص در سیستم‌های خارج از شبکه (Off-Grid) که نیاز به بانک باتری با ظرفیت بالا برای تأمین چندین ساعت یا چند روز انرژی دارند، هزینه باتری می‌تواند بخش بزرگی از سرمایه‌گذاری را شامل شود. با این حال، در صورت طراحی درست، انتخاب برند معتبر و استفاده از باتری با طول عمر مناسب، این سرمایه‌گذاری می‌تواند در بلندمدت با کاهش هزینه برق و افزایش استقلال انرژی جبران شود.

کنترل‌کننده‌های شارژ (Charge Controllers)

🔋 کنترل‌کننده شارژ خورشیدی یکی از اجزای حیاتی در سیستم‌های خورشیدی مجهز به باتری است که وظیفه اصلی آن محافظت از باتری‌ها و مدیریت صحیح فرآیند شارژ است. این دستگاه با تنظیم ولتاژ و جریان خروجی پنل‌های خورشیدی به باتری، از شارژ بیش از حد (Overcharge) و در برخی مدل‌ها از دشارژ عمیق جلوگیری می‌کند. شارژ بیش از حد می‌تواند باعث کاهش شدید عمر باتری، آسیب جدی به سلول‌ها و حتی خطر آتش‌سوزی شود. استفاده از یک شارژ کنترلر استاندارد و باکیفیت باعث می‌شود عمر مفید باتری خورشیدی افزایش یافته و راندمان سیستم ذخیره انرژی بهینه شود.

انواع کنترل‌کننده‌های شارژ خورشیدی

کنترل‌کننده شارژ PWM (Pulse Width Modulation)
⚙️ این نوع شارژ کنترلر PWM ساده‌تر و ارزان‌تر است و بیشتر برای سیستم‌های خورشیدی کوچک و کم‌هزینه به کار می‌رود. در این مدل، کنترل‌کننده با روش مدولاسیون عرض پالس، ولتاژ شارژ را تنظیم می‌کند تا از آسیب به باتری جلوگیری شود. اگرچه راندمان آن نسبت به MPPT کمتر است، اما برای سیستم‌های ۱۲ ولت یا ۲۴ ولت کوچک، روشنایی خورشیدی، سیستم‌های عشایری و کمپینگ انتخابی اقتصادی و قابل قبول محسوب می‌شود.

کنترل‌کننده شارژ MPPT (Maximum Power Point Tracking)
⚡ کنترل‌کننده شارژ MPPT پیشرفته‌تر و هوشمندتر است و می‌تواند تا حدود ۲۰ تا ۳۰ درصد انرژی بیشتری نسبت به PWM از پنل‌های خورشیدی استخراج کند. این نوع کنترلر، نقطه حداکثر توان پنل خورشیدی (MPP) را به‌صورت مداوم ردیابی کرده و کاری می‌کند که پنل در بهترین ولتاژ و جریان ممکن کار کند. نتیجه این فرآیند، بهره‌وری بالاتر، شارژ سریع‌تر و عملکرد بهتر سیستم در شرایط نور متغیر (هوای ابری، سایه جزئی و …) است. شارژکنترلر MPPT برای سیستم‌های خورشیدی بزرگ‌تر، سیستم‌های خارج از شبکه، ویلاها، باغ‌ها و مناطقی با تغییرات زیاد تابش خورشید گزینه‌ای ایده‌آل و حرفه‌ای به حساب می‌آید.

سازه‌های نگهدارنده و سیستم‌های نصب

🔧 سازه نگهدارنده پنل خورشیدی یا استراکچر خورشیدی Racking and Mounting Systems، نقش پایه و اسکلت اصلی سیستم را بر عهده دارد. پنل‌های خورشیدی به‌صورت مستقیم روی سقف نصب نمی‌شوند، بلکه روی این سازه‌ها که به سقف یا زمین متصل می‌شوند قرار می‌گیرند. وظیفه این سیستم‌ها، قرار دادن پنل‌ها در بهترین زاویه و جهت برای حداکثر جذب نور خورشید است. استراکچر باید مقاوم، ضدزنگ و بادوام باشد تا در برابر بادهای شدید، باران، بار برف و تغییرات دمایی ایستادگی کند و از جابه‌جایی یا آسیب پنل‌ها جلوگیری شود.

انواع سیستم‌های نصب پنل خورشیدی شامل موارد زیر است:

پشت‌بامی (Roof Mounts)
🏠 این نوع سازه، رایج‌ترین سیستم نصب پنل خورشیدی برای منازل مسکونی است. روی سقف‌های شیب‌دار و مسطح نصب می‌شود و با استفاده از بست‌ها و ریل‌های مخصوص، پنل‌ها را محکم به سازه سقف متصل می‌کند. در این نوع نصب، باید به آب‌بندی مناسب سقف، زاویه نصب و جهت جنوب (در ایران) توجه شود تا هم راندمان بالا باشد و هم به سازه ساختمان آسیبی وارد نشود.

زمینی (Ground Mounts)
🌍 در شرایطی که فضای کافی روی سقف وجود نداشته باشد یا سایه‌اندازی مشکل‌ساز باشد، از سازه‌های زمینی برای نصب پنل خورشیدی استفاده می‌شود. این نوع نصب، انعطاف‌پذیری بیشتری در جهت‌گیری و تنظیم زاویه پنل‌ها فراهم می‌کند و برای باغ، زمین‌های باز، مزارع خورشیدی و ویلاها بسیار مناسب است. برخی از سیستم‌های زمینی مجهز به ردیاب خورشیدی (Track Mount) هستند که در طول روز زاویه پنل را با حرکت خورشید تنظیم می‌کنند تا بیشترین توان تولید برق خورشیدی به دست آید.

پایه‌ای (Pole Mounts)
📡 در سیستم‌های Pole Mount یا نصب پایه‌ای، پنل‌ها روی یک یا چند پایه بلند فلزی نصب می‌شوند. این نوع سازه برای مناطق برفی، زمین‌های با پوشش گیاهی بلند یا فضاهای ناهموار گزینه‌ای بسیار کاربردی است، زیرا با نصب پنل در ارتفاع، از برف، گیاهان، حیوانات و موانع زمینی تا حد زیادی دور می‌ماند. همچنین امکان تنظیم زاویه پنل روی پایه وجود دارد که به بهبود راندمان کمک می‌کند.

سیم‌کشی و کابل‌کشی

🔌 در یک سیستم خورشیدی، سیم‌کشی و کابل‌کشی نقش بسیار مهمی در انتقال ایمن و کارآمد برق خورشیدی بین پنل‌ها، اینورتر، باتری و تابلو برق دارد. سیم‌کشی، نحوه اتصال پنل‌ها به یکدیگر و سپس اتصال آن‌ها به سایر اجزای سیستم را مشخص می‌کند. پنل‌ها می‌توانند به‌صورت سری یا موازی سیم‌کشی شوند؛ اما در بسیاری از سیستم‌های کوچک و خانگی، پنل‌ها اغلب به‌صورت موازی متصل می‌شوند. در این روش، هر پنل به‌طور جداگانه به یک سیم یا باس مرکزی وصل می‌شود، بنابراین اگر یکی از پنل‌ها دچار نقص شود، سایر پنل‌های سالم همچنان با توان کامل به کار خود ادامه می‌دهند.

برای کابل‌کشی سیستم خورشیدی Wiring and Cabling از کابل‌های مخصوص DC و AC مقاوم در برابر UV، رطوبت و دما استفاده می‌شود و اتصالات معمولاً با کانکتورهای استاندارد مثل MC4 انجام می‌گیرد. انتخاب سطح مقطع مناسب کابل، استفاده از فیوزها، کلیدهای حفاظتی، ارت مناسب و رعایت استانداردهای برق محلی برای جلوگیری از افت ولتاژ، گرم‌شدن کابل‌ها، اتصال کوتاه و خطر آتش‌سوزی ضروری است. طراحی و اجرای سیم‌کشی اصولی و استاندارد نه‌تنها بازده سیستم را افزایش می‌دهد، بلکه ایمنی طولانی‌مدت سیستم خورشیدی را نیز تضمین می‌کند.

سیستم‌های نظارتی عملکرد

📊 سیستم مانیتورینگ و پایش عملکرد سیستم خورشیدی Performance Monitoring Equipment این امکان را به شما می‌دهد که میزان تولید برق پنل‌های خورشیدی را به‌صورت ساعتی، روزانه، ماهانه و سالانه بررسی کنید. با استفاده از این تجهیزات، می‌توان کاهش راندمان سیستم را به‌سرعت شناسایی کرد؛ برای مثال مشکلاتی مانند سایه‌اندازی، کثیفی پنل‌ها، خرابی یک رشته پنل یا خطا در اینورتر به‌صورت هشدار یا گزارش به شما نمایش داده می‌شود تا با رفع آن‌ها، حداکثر تولید برق خورشیدی تضمین شود.

سیستم‌های نظارتی می‌توانند به‌صورت محلی (Local Monitoring) روی خود اینورتر یا نزدیک محل نصب سیستم قرار داشته باشند، یا به‌صورت مانیتورینگ از راه دور (Remote / Cloud Monitoring) از طریق اینترنت و اپلیکیشن موبایل یا پنل تحت وب در هر زمان و هر مکان قابل دسترسی باشند. بسیاری از اینورترهای خورشیدی مدرن دارای WiFi، دیتالاگر و اپلیکیشن اختصاصی هستند که به شما نمودارهای دقیق تولید انرژی، خطاها و وضعیت لحظه‌ای سیستم را نمایش می‌دهند و به مدیریت بهتر سیستم خورشیدی خانگی یا تجاری کمک می‌کنند.

تجهیزات ایمنی سیستم خورشیدی

🛡️ علاوه بر اجزای اصلی مثل پنل، اینورتر و باتری، استفاده از تجهیزات ایمنی و حفاظتی سیستم خورشیدی برای جلوگیری از آسیب‌های ناشی از نوسان ولتاژ، جریان اضافی، صاعقه و خطاهای الکتریکی بسیار ضروری است. این تجهیزات به افزایش ایمنی، طول عمر و پایداری سیستم خورشیدی خانگی و صنعتی کمک می‌کنند و در بسیاری از استانداردهای برق، وجود آن‌ها الزامی است.

کنتور دوزمانه (Net Meter)
🧮 کنتور دوزمانه یا کنتور نت‌مترینگ در سیستم‌های متصل به شبکه (On-Grid) که از طرح Net Metering استفاده می‌کنند، یک جزء کلیدی محسوب می‌شود. با کمک این کنتور، برق خورشیدی مازاد تولیدی که مصرف نشده است، به شبکه برق تزریق می‌شود و در قبال آن اعتبار یا مبلغی روی قبض برق شما محاسبه می‌گردد. این فرآیند باعث کاهش چشمگیر هزینه برق و افزایش صرفه اقتصادی نصب پنل خورشیدی می‌شود.

کلید قطع‌کننده (Disconnect Switch)
🔌 کلید قطع‌کننده DC و AC یک سوئیچ الکتریکی است که امکان قطع دستی خروجی برق آرایه خورشیدی یا اینورتر را فراهم می‌کند. وجود این کلید برای ایمنی تکنسین‌ها در زمان تعمیرات، سرویس دوره‌ای یا شرایط اضطراری ضروری است. با قطع این کلید، می‌توان سیستم خورشیدی را از شبکه یا مصرف‌کننده‌ها ایزوله کرد تا هیچ جریان ناخواسته‌ای عبور نکند.

جعبه ترکیبی (Combiner Box)
📦 جعبه کمباینر (Combiner Box) خروجی چندین رشته پنل خورشیدی را در یک خروجی DC واحد تجمیع می‌کند و به اینورتر می‌فرستد. این جعبه علاوه بر ساده‌سازی سیم‌کشی و نظم بخشیدن به کابل‌ها، معمولاً شامل فیوزها، مدارشکن‌ها و تجهیزات حفاظتی است تا سیستم را در برابر جریان بیش از حد، اتصال کوتاه و خطاهای الکتریکی محافظت کند. در سیستم‌های بزرگ‌تر و نیروگاه‌های خورشیدی، استفاده از کمباینر باکیفیت بسیار اهمیت دارد.

نگهدارنده فیوز DC و مدارشکن DC (DC Fuse Holder & DC Circuit Breaker)
⚙️ فیوز DC و مدارشکن DC از اجزای مهم حفاظت سیستم خورشیدی در برابر جریان‌های غیرمجاز و اضافه‌بار هستند. فیوزها در صورت عبور جریان بیش از حد، می‌سوزند و مدار را قطع می‌کنند و باید پس از عمل، تعویض شوند. در مقابل، مدارشکن DC (کلید مینیاتوری DC) پس از قطع مدار، قابلیت ریست شدن و استفاده مجدد دارد. استفاده صحیح از این تجهیزات، خطر گرم‌شدن کابل‌ها، آتش‌سوزی و آسیب به اینورتر و پنل‌ها را به حداقل می‌رساند.

سوئیچ ایزولاتور DC (DC Isolator Switch)
🚨 سوئیچ ایزولاتور DC به‌طور خاص برای قطع ایمن پنل‌های خورشیدی از باقی سیستم طراحی شده است. این سوئیچ معمولاً در نزدیکی پنل‌ها یا اینورتر نصب می‌شود و در زمان نگهداری، عیب‌یابی یا شرایط اضطراری به تکنسین اجازه می‌دهد مسیر DC را به‌طور کامل قطع کند. استفاده از ایزولاتور DC مطابق با استانداردهای نصب سیستم خورشیدی برای افزایش ایمنی بسیار توصیه می‌شود.

دستگاه محافظ نوسان DC (DC Surge Protective Device)
⚡ محافظ نوسان DC یا SPD خورشیدی وظیفه دارد سیستم را در برابر افزایش ناگهانی ولتاژ (Surge) ناشی از صاعقه، نوسانات شدید شبکه یا القای الکتریکی محافظت کند. این دستگاه با منحرف کردن اضافه ولتاژ به زمین، از آسیب دیدن پنل‌ها، اینورتر و سایر تجهیزات حساس جلوگیری می‌کند. استفاده از Surge Protector استاندارد به‌خصوص در مناطق با احتمال صاعقه یا شبکه‌های ناپایدار، برای حفظ سرمایه‌گذاری شما روی سیستم خورشیدی بسیار ضروری است.

سایر اجزا و تجهیزات ایمنی سیستم خورشیدی

ابزارهای اندازه‌گیری مورد نیاز برای نصب و نگهداری سیستم‌های برق خورشیدی

🛠️ برای نصب حرفه‌ای و نگهداری اصولی سیستم‌های برق خورشیدی استفاده از ابزارهای اندازه‌گیری استاندارد و دقیق ضروری است. این ابزارها کمک می‌کنند تا در مرحله نصب، همه اتصالات و مقادیر الکتریکی به‌درستی کنترل شوند و در مراحل بهره‌برداری نیز بتوانید عیب‌یابی، پیشگیری از خرابی و حفظ راندمان سیستم خورشیدی را به بهترین شکل انجام دهید. در ادامه، مهم‌ترین ابزارهای اندازه‌گیری در سیستم‌های فتوولتائیک را معرفی می‌کنیم.

اندازه‌گیری دمای پنل خورشیدی
🌡️ برای اندازه‌گیری دمای سطح پنل‌های خورشیدی از دستگاهی به نام ترمومتر (ترمومتر لیزری غیرتماسی) استفاده می‌شود. این ابزار با یک نشانگر لیزری دو پرتویی، نقطه مورد نظر روی پنل را مشخص کرده و دمای سطح آن را بدون تماس مستقیم اندازه‌گیری می‌کند. توجه داشته باشید که پرتوهای لیزر در صورت برخورد با چشم بسیار خطرناک هستند؛ بنابراین هنگام کار با ترمومتر حتماً نکات ایمنی را رعایت کنید.

اندازه‌گیری ولتاژ و جریان سیستم خورشیدی
🔌 برای اندازه‌گیری ولتاژ، جریان و توان در هنگام نصب و تست پنل‌های خورشیدی، دو ابزار اصلی استفاده می‌شود: مولتی‌متر دیجیتال و کلمپ‌متر.

مولتی‌متر دیجیتال
📟 مولتی‌متر دیجیتال به‌جای خرید جداگانه اهم‌متر، ولت‌متر و آمپرمتر، همه این قابلیت‌ها را در یک دستگاه در اختیار شما قرار می‌دهد. با استفاده از مولتی‌متر می‌توانید:

توان (وات) هر پنل یا آرایه خورشیدی را اندازه‌گیری کنید.
ولتاژهای AC و DC سیستم فتوولتائیک را بررسی کنید.
کیفیت توان خروجی را پایش کنید.

مولتی‌متر یکی از ضروری‌ترین ابزارهای نصب، عیب‌یابی و نگهداری سیستم‌های خورشیدی است و هم در زمان اجرا و هم در سرویس‌های دوره‌ای کاربرد دارد.

کلمپ‌متر (مولتی‌متر انبری)
🧲 کلمپ‌متر یا مولتی‌متر انبری برای اندازه‌گیری جریان AC/DC کابل‌ها بدون نیاز به قطع مدار استفاده می‌شود. این دستگاه می‌تواند:

جریان عبوری از سیم و کابل را اندازه‌گیری کند.
ولتاژ، پیوستگی (Continuity) و در مدل‌های پیشرفته، توان DC را نیز نشان دهد.

طراحی انبری‌شکل آن، دسترسی به شکاف‌های باریک و کابل‌های فشرده در جعبه‌های توزیع برق و تابلوها را بسیار آسان می‌کند و به‌ویژه در سیستم‌های خورشیدی با کابل‌کشی متراکم، بسیار کاربردی است.

اندازه‌گیری مقاومت عایق (تستر عایق / میگر)
🛡️ برای تست ایمنی سیستم‌های فتوولتائیک خورشیدی، اندازه‌گیری مقاومت عایقی کابل‌ها و پنل‌ها ضروری است. این کار با استفاده از تستر عایق یا دستگاه میگر (Insulation Tester) انجام می‌شود.

در این تست، دستگاه ولتاژ DC تا حدود ۱۰۰۰ ولت به‌علاوه دو برابر حداکثر ولتاژ سیستم را به پنل خورشیدی اعمال می‌کند و مقدار مقاومت عایق و نشتی جریان را اندازه‌گیری می‌کند. اگر نصب به‌درستی انجام شده باشد، دستگاه هیچ‌گونه نشتی یا خرابی عایقی قابل توجهی نشان نمی‌دهد.

نشتی جریان ممکن است از لبه‌های پنل خورشیدی یا صفحه پشتی رخ دهد. برای پنل‌های استاندارد، مقدار مقاومت عایق نباید کمتر از حدود ۴۰ مگااهم به‌ازای هر مترمربع باشد.

بازرسی دیود بای‌پس (Bypass Diode Test)
💡 دیودهای بای‌پس در داخل پنل‌های خورشیدی نقش مهمی در محافظت سلول‌ها در برابر سایه‌زدگی و نقاط داغ (Hot Spot) دارند. بررسی سلامت این دیودها از نظر اتصال باز (Open Circuit) یا اتصال کوتاه (Short Circuit) ضروری است.

برای این منظور از تستر دیود یا مولتی‌متر دارای حالت تست دیود استفاده می‌شود. با این دستگاه می‌توان:

سلامت دیود بای‌پس را بررسی کرد.
ولتاژ مدار باز، جریان اتصال کوتاه و مقاومت مسیر بای‌پس را اندازه‌گیری نمود.

این تست حتی در روز روشن و بدون پوشاندن پنل نیز قابل انجام است.

اندازه‌گیری جریان سیم و کابل‌های سیستم خورشیدی
🔁 برای اندازه‌گیری جریان عبوری از سیم‌ها و کابل‌های DC و AC در سیستم‌های خورشیدی، می‌توان از مولتی‌متر دیجیتال یا کلمپ‌متر DC استفاده کرد. این اندازه‌گیری کمک می‌کند تا از درست بودن اتصالات، عدم اضافه‌بار و صحت عملکرد رشته پنل‌ها و اینورتر اطمینان حاصل شود.

اندازه‌گیری راندمان اینورتر، کیفیت برق و میزان تولید انرژی
📊 برای تحلیل دقیق عملکرد اینورتر، کیفیت برق تولیدی و میزان انرژی خروجی سیستم خورشیدی از دستگاه‌هایی به نام پاور آنالایزر (Power Analyzer) استفاده می‌شود.

پاور آنالایزر می‌تواند پارامترهای زیر را اندازه‌گیری و تحلیل کند:

ولتاژ و جریان
توان اکتیو، راکتیو و ظاهری
ضریب توان (Power Factor)
هارمونیک‌ها و کیفیت توان

با استفاده از داده‌های دقیق پاور آنالایزر می‌توان:

مشکلاتی مانند نوسان، اعوجاج هارمونیکی و افت کیفیت توان را شناسایی کرد.
از اتلاف انرژی و تلفات غیرضروری جلوگیری نمود.
تصمیمات درستی برای کاهش هزینه‌ها و افزایش راندمان کلی سیستم خورشیدی گرفت.

به همین دلیل، پاور آنالایزر یکی از ابزارهای کلیدی در نگهداری پیشگیرانه و بهینه‌سازی عملکرد سیستم‌های انرژی خورشیدی به‌شمار می‌آید.

بررسی خرابی و سلامت باتری خورشیدی
🔋 برای ارزیابی سلامت باتری خورشیدی و عملکرد صحیح ذخیره‌سازی انرژی از تستر باتری خورشیدی استفاده می‌شود. این دستگاه می‌تواند به‌صورت هم‌زمان:

مقاومت داخلی باتری
ولتاژ باتری
دمای محیط اطراف باتری

را اندازه‌گیری کند و به شما نشان دهد که آیا باتری هنوز در محدوده عملکرد استاندارد قرار دارد یا نیاز به تعویض و سرویس دارد.

اندازه‌گیری ولتاژ و عایق در تابلو برق فشار قوی
⚡ در بخش تابلو برق فشار قوی سیستم‌های خورشیدی (به‌ویژه در نیروگاه‌ها و سیستم‌های بزرگ)، استفاده از مولتی‌متر دیجیتال برای اندازه‌گیری شدت ولتاژ ضروری است. همچنین اندازه‌گیری عایق تابلو برق فشار قوی با کمک تستر عایق (میگر) انجام می‌شود تا از ایمنی و عدم نشتی در سطوح ولتاژ بالا اطمینان حاصل شود.

اندازه‌گیری عایق در ولتاژهای بالا (HV Insulation Test)
🔺 علاوه بر تست‌های عادی، برای برخی سیستم‌های خورشیدی مدرن، اندازه‌گیری مقاومت عایق در ولتاژهای بالاتر نیز الزامی است. توصیه می‌شود از تستر عایقی استفاده کنید که با سیستم‌های خورشیدی ۱۵۰۰ ولت سازگار باشد و حتی در صورت امکان، برای سیستم‌های تا ۲۰۰۰ ولت نیز طراحی شده باشد تا تمام محدوده کاری سیستم را پوشش دهد.

اندازه‌گیری سیستم ارتینگ (Earth Tester)
🌍 برای بررسی کیفیت و کارایی سیستم ارتینگ پنل‌ها و تجهیزات خورشیدی از تستر زمین یا ارت‌تستر استفاده می‌شود. این دستگاه معمولاً:

در بازه دمایی حدود ۲۵- تا ۶۵+ درجه سانتی‌گراد مقاوم است.
دارای قابلیت‌های ضد گرد و غبار و ضد آب است.
روش‌های پیشرفته اندازه‌گیری سه‌قطبی و چهارقطبی را پشتیبانی می‌کند.

همچنین برخی مدل‌ها دارای کلمپ مخصوص تست ارت هستند که امکان اندازه‌گیری مقاومت زمین را بدون قطع مدار فراهم می‌کند. استفاده از این ابزار کمک می‌کند تا مطمئن شوید ارتینگ سیستم خورشیدی به‌درستی اجرا شده و ایمنی در برابر برق‌گرفتگی و صاعقه تأمین شده است.

ابزارهای عمومی نصب تجهیزات سیستم‌های برق خورشیدی

🛠️ علاوه بر تمام دستگاه‌های اندازه‌گیری و تست تخصصی، برای نصب و مونتاژ تجهیزات سیستم خورشیدی به یک‌سری ابزارهای دستی کاربردی هم نیاز است. استفاده از این ابزارها باعث می‌شود فرآیند نصب سریع‌تر، ایمن‌تر و بدون آسیب به تجهیزات انجام شود و کیفیت نهایی اجرای سیستم در سطح حرفه‌ای باقی بماند. در ادامه با مهم‌ترین ابزارهای عمومی نصب پنل خورشیدی آشنا می‌شویم:

اره آهن‌بر
🪚 یکی از سازه‌های رایج برای نصب پنل‌های خورشیدی، ریل‌ها و پروفیل‌های فلزی هستند. برای برش این ریل‌ها در طول و ابعاد مناسب به یک اره آهن‌بر نیاز دارید. اره آهن‌بر ابزاری مقرون‌به‌صرفه و ساده در استفاده است و داشتن آن به‌ویژه در مراحل قبل و بعد از نصب پنل‌ها عملاً یک الزام به‌حساب می‌آید.

خم‌کن لوله
🌀 در بسیاری از پروژه‌های خورشیدی، سیم‌کشی در مسیرهای با زوایای مختلف انجام می‌شود و برای محافظت از کابل‌ها از لوله‌های برق استفاده می‌گردد. به همین دلیل داشتن یک خم‌کن لوله ضروری است تا بتوانید لوله‌ها را مطابق مسیر حرکت کابل‌ها، با زاویه‌های صحیح و بدون شکستگی فرم دهید و هم ظاهر کار را مرتب نگه دارید و هم از کابل‌ها در برابر آسیب‌های مکانیکی محافظت کنید.

پیچ‌گوشتی (دستی یا ست پیچ‌گوشتی)
🔩 در تقریباً تمام مراحل نصب، مونتاژ و باز و بست قطعات سازه و تجهیزات خورشیدی به یک مجموعه پیچ‌گوشتی با سایز و سرهای مختلف نیاز خواهید داشت. پنل‌ها معمولاً توسط پیچ و براکت در جای خود ثابت می‌شوند، بنابراین داشتن یک پیچ‌گوشتی باکیفیت برای حفظ استحکام سازه، جلوگیری از شل شدن اتصالات و افزایش ایمنی تأسیسات خورشیدی بسیار مهم است.

دریل شارژی (دریل باتری‌دار)
🔋 دریل شارژی یکی از کلیدی‌ترین ابزارها برای نصب پنل خورشیدی روی سقف یا سازه‌های مرتفع است. کار با دریل‌های سیم‌دار در ارتفاع هم دشوار است و هم ریسک گیر کردن کابل و خطر سقوط را بالا می‌برد. در مقابل، دریل باتری‌دار قدرتمند و سبک، کنترل و مانور بیش‌تر، ایمنی بالاتر و سرعت کار بهتر را برای تکنسین فراهم می‌کند. برای پروژه‌های روی سقف، استفاده از دریل شارژی تقریباً ضروری است.

سیم‌بُر (Wire Cutter)
✂️ مدیریت کابل‌ها در نصب پنل‌های خورشیدی، به‌خصوص در پروژه‌های بزرگ، می‌تواند چالش‌برانگیز باشد. داشتن یک سیم‌بُر تیز و باکیفیت کمک می‌کند تا کابل‌ها را دقیقاً در طول مورد نیاز برش بزنید و از شلوغی، اضافه‌طول بیهوده و گره خوردن سیم‌ها جلوگیری کنید. این کار هم ایمنی سیستم را بالا می‌برد و هم ظاهر نصب را حرفه‌ای‌تر می‌کند.

انبردست سیم‌لخت‌کن سنگین (Heavy Duty Wire Stripper)
🔧 این نوع انبردست‌ها برای برداشتن عایق سیم‌های برق بدون آسیب‌رساندن به هادی داخلی طراحی شده‌اند.
این ابزار:

برای انواع سایز و نوع سیم قابل استفاده است،
برای آماده‌سازی کابل‌ها قبل از اتصال در ترمینال‌ها و کانکتورها ضروری است،
با ایجاد لخت‌کردن تمیز و دقیق، از آسیب به هادی و افزایش مقاومت اتصال جلوگیری می‌کند.

وجود انبردست سیم‌لخت‌کن باکیفیت در جعبه ابزار هر تکنسین خورشیدی کاملاً ضروری است، زیرا سرعت کار، دقت و کیفیت اتصالات الکتریکی را به‌طور قابل‌توجهی افزایش می‌دهد.

ابزار پرس MC4 (MC4 Crimping Tool)
🔗 در تقریباً همه سیستم‌های خورشیدی مدرن، برای اتصال کابل‌ها به پنل‌ها و یکدیگر، از کانکتورهای استاندارد MC4 استفاده می‌شود. ابزار پرس MC4 برای ایجاد اتصالات مستحکم، ایمن و ضدآب روی این کانکتورها به‌کار می‌رود.

این ابزار:

تضمین می‌کند که کابل به‌صورت صحیح و محکم به فیش MC4 پرس شود،
از اتصالات شل، افزایش مقاومت، داغ شدن، افت توان و خطرات ایمنی جلوگیری می‌کند،
به حفظ دوام و یکپارچگی سیستم خورشیدی در برابر باران، رطوبت و تغییرات دما کمک می‌کند.

به همین دلیل، ابزار پرس MC4 یک ابزار استاندارد صنعتی و حیاتی در هر نصب خورشیدی حرفه‌ای محسوب می‌شود.

آچار گشتاورسنج (Torque Wrench)
🧱 آچار گشتاورسنج ابزاری دقیق است که برای سفت کردن پیچ و مهره‌ها با مقدار گشتاور مشخص استفاده می‌شود. در سیستم‌های خورشیدی که در آن‌ها استحکام سازه، عدم شل‌شدگی اتصالات و دقت در بست‌های الکتریکی اهمیت زیادی دارد، استفاده از آچار گشتاورسنج بسیار توصیه می‌شود.

اگر پیچ‌ها خیلی سفت شوند، ممکن است به ریل‌ها، براکت‌ها، پنل‌ها یا ترمینال‌ها آسیب وارد شود و اگر شل بسته شوند، احتمال لق شدن سازه، ایجاد لرزش و خرابی در باد و برف بالا می‌رود. آچار گشتاورسنج با اعمال گشتاور استاندارد، به افزایش ایمنی، طول عمر سازه و جلوگیری از تعمیرات پرهزینه کمک می‌کند.

چاقوی ابزار (Utility Knife)
🔪 چاقوی ابزار یا کاتر صنعتی یک ابزار چندکاره برای برش انواع عایق، روکش کابل، پلاستیک، تسمه و سایر متریال مصرفی در تأسیسات خورشیدی است. طراحی مقاوم و تیغه‌های تیز این نوع چاقوها باعث می‌شود بتوانند مواد نسبتاً سخت را بدون شکستن یا کند شدن سریع برش دهند.

چاقوی ابزار برای ایجاد برش‌های دقیق و تمیز بسیار مهم است؛ چه در برش عایق‌ها و روکش‌ها و چه در برش کابل‌ها به طول مناسب. این دقت در برش، احتمال آسیب ناخواسته به کابل‌ها و تجهیزات را کاهش می‌دهد و کمک می‌کند نصب شما هم منظم و هم ایمن باشد.

🔆 انتخاب درست تجهیزات و ابزارهای نصب سیستم خورشیدی نقشی مستقیم در بازدهی، ایمنی، طول عمر و قابلیت اطمینان سیستم برق خورشیدی دارد. با شناخت دقیق هر یک از اجزا، از پنل‌های خورشیدی، اینورترها، باتری‌ها، کنترل‌کننده‌های شارژ، سازه‌های نگهدارنده، سیم‌کشی و سیستم‌های نظارتی تا ابزارهای اندازه‌گیری و ابزارهای عمومی نصب، می‌توانید برای طراحی و اجرای سیستم خورشیدی خانگی یا صنعتی تصمیمات آگاهانه‌تری بگیرید.

☀️ زمانی که از تجهیزات باکیفیت و ابزار استاندارد استفاده کنید، نه‌تنها از استقلال انرژی، کاهش هزینه قبض برق و بازگشت سرمایه بهتر بهره‌مند می‌شوید، بلکه در مسیر استفاده از انرژی پاک و حفظ محیط زیست نیز قدم برمی‌دارید. همچنین، اگر در زمینه نصب و نگهداری سیستم‌های خورشیدی مهارت و تخصص کسب کنید، می‌توانید نسبت به رقبا مزیت جدی داشته باشید و به درآمد پایدار و قابل‌قبول در بازار انرژی خورشیدی دست پیدا کنید.
