لحیم کاری قطعات smd با هیتر

لحیم‌کاری یکی از فرایندهای اساسی در صنعت الکترونیک است که برای اتصال قطعات مختلف به بردهای مدار چاپی (PCB) و سایر قطعات الکترونیکی استفاده می‌شود. این فرایند نیاز به دانش تخصصی و استفاده از ابزار و تکنیک‌های مناسب برای حصول بهترین نتایج دارد. در دوره آموزش تعمیرات برد و این مقاله، به بررسی تمامی روش‌های لحیم‌کاری با هویه، هیتر، بی‌جی‌ای (BGA Rework)، برداشتن قطعات SMD و DIP، ابزارهای مورد نیاز و انواع بردهای تک لایه و چند لایه پرداخته‌ایم.

آموزش لحیم کاری قطعات الکترونیک

لحیم‌کاری یکی از مهم‌ترین و حیاتی‌ترین فرآیندها در دنیای الکترونیک است که هنر اتصال قطعات مختلف به بردهای مدار چاپی (PCB) را با دقت و ظرافت می‌آمیزد. این تکنیک که در ابتدا ممکن است ساده به نظر برسد، در حقیقت نیازمند مهارت‌های تخصصی، ابزار دقیق و توجه به جزئیات است تا از آسیب به قطعات حساس و برد جلوگیری شود و اتصالاتی پایدار و با کیفیت بالا ایجاد گردد. از لحیم‌کاری قطعات پایه‌دار ساده تا پیچیدگی‌های برداشتن و جا زدن قطعات پیشرفته‌تر مانند آی‌سی‌ها و BGA، هر مرحله از این فرآیند نقش کلیدی در عملکرد صحیح مدارهای الکترونیکی دارد. در این مقاله و کلاس آموزش الکترونیک به بررسی دقیق و تخصصی این فرآیند خواهیم پرداخت تا به درک بهتری از تکنیک‌های لحیم‌کاری و بهترین روش‌های استفاده از ابزارهای مختلف برای دستیابی به اتصالات با کیفیت بالا برسیم.

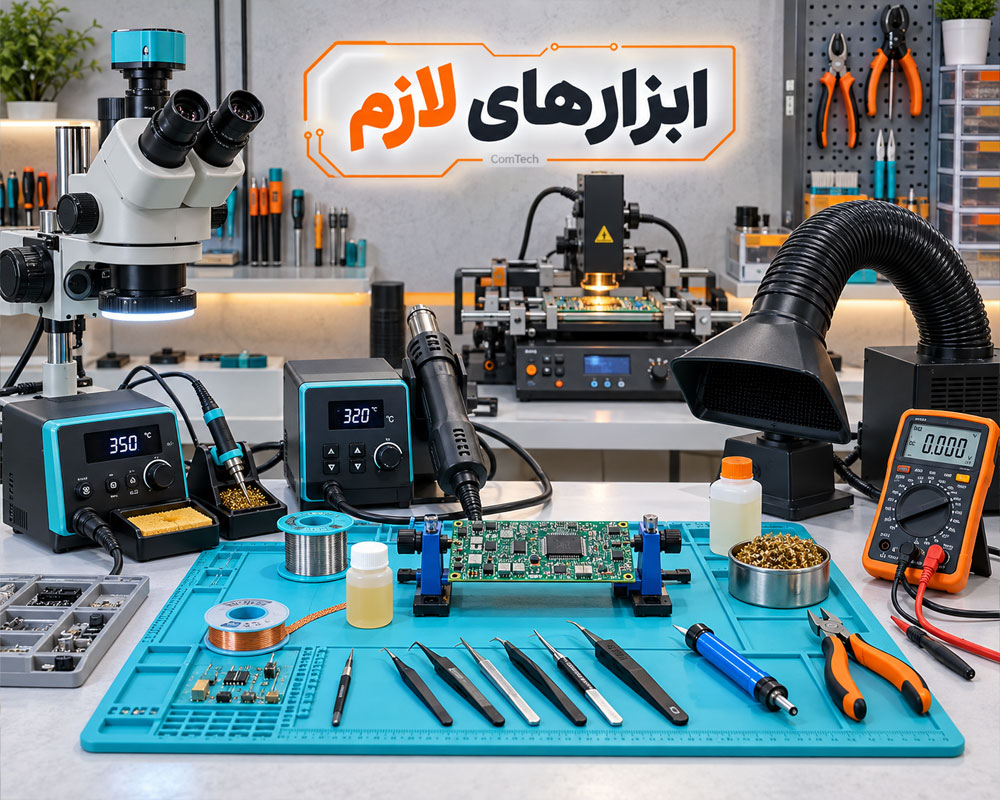

ابزارهای مورد نیاز برای لحیم‌کاری

لحیم‌کاری به ابزارهای خاصی نیاز دارد که هرکدام نقش مهمی در کیفیت اتصال دارند. ابزارهای اصلی عبارتند از:

• هویه (Soldering Iron): هویه‌ها با توان‌های مختلف و نوک‌های مخصوص برای لحیم‌کاری قطعات مختلف طراحی شده‌اند. هویه‌های دیجیتال به دلیل دقت بیشتر و کنترل بهتر دما، در صنایع الکترونیکی حرفه‌ای بیشتر استفاده می‌شوند.

• لحیم: لحیم‌های با کیفیت، معمولاً از آلیاژهای قلع و سرب یا قلع و نقره ساخته می‌شوند. انتخاب لحیم مناسب برای نوع برد و قطعات بسیار مهم است.

• مایع فلکس (Flux): فلوکس به عنوان یک ماده کمکی در لحیم‌کاری برای کاهش اکسید شدن و افزایش جریان لحیم استفاده می‌شود.

• پنس (Tweezers): پنس‌ها برای جابجایی قطعات SMD و DIP ریز و ظریف در حین لحیم‌کاری به کار می‌روند.

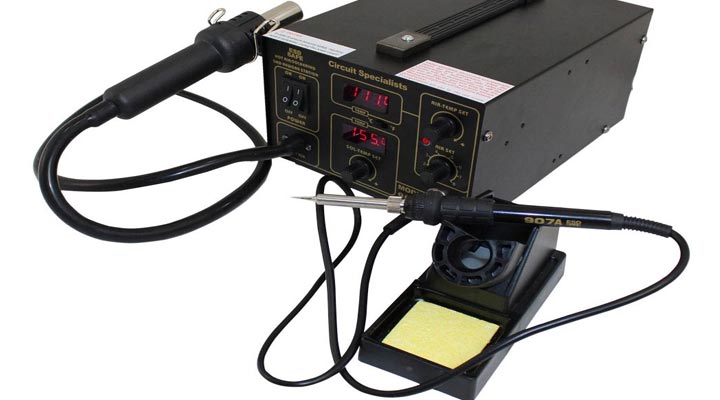

• دستگاه هیتر (Hot Air Gun): دستگاه هیتر برای لحیم‌کاری قطعات SMD و BGA که نیاز به گرما‌ی یکنواخت دارند، استفاده می‌شود.

• دستگاه بی‌جی‌ای ماشین (BGA Rework Station): دستگاه‌های بی‌جی‌ای به طور خاص برای لحیم‌کاری و برداشتن قطعات BGA با استفاده از گرمای یکنواخت و کنترل شده طراحی شده‌اند.

لحیم‌کاری یکی از مهم‌ترین و حیاتی‌ترین فرایندها در صنعت الکترونیک است که برای اتصال قطعات به بردهای مدار چاپی (PCB) و سایر قطعات الکترونیکی استفاده می‌شود. این فرایند نیازمند دقت بالا، انتخاب ابزار مناسب و تکنیک‌های صحیح است. در این مقاله به بررسی جامع و تخصصی روش‌های مختلف لحیم‌کاری، ابزارهای مورد نیاز، و تکنیک‌های پیشرفته خواهیم پرداخت.

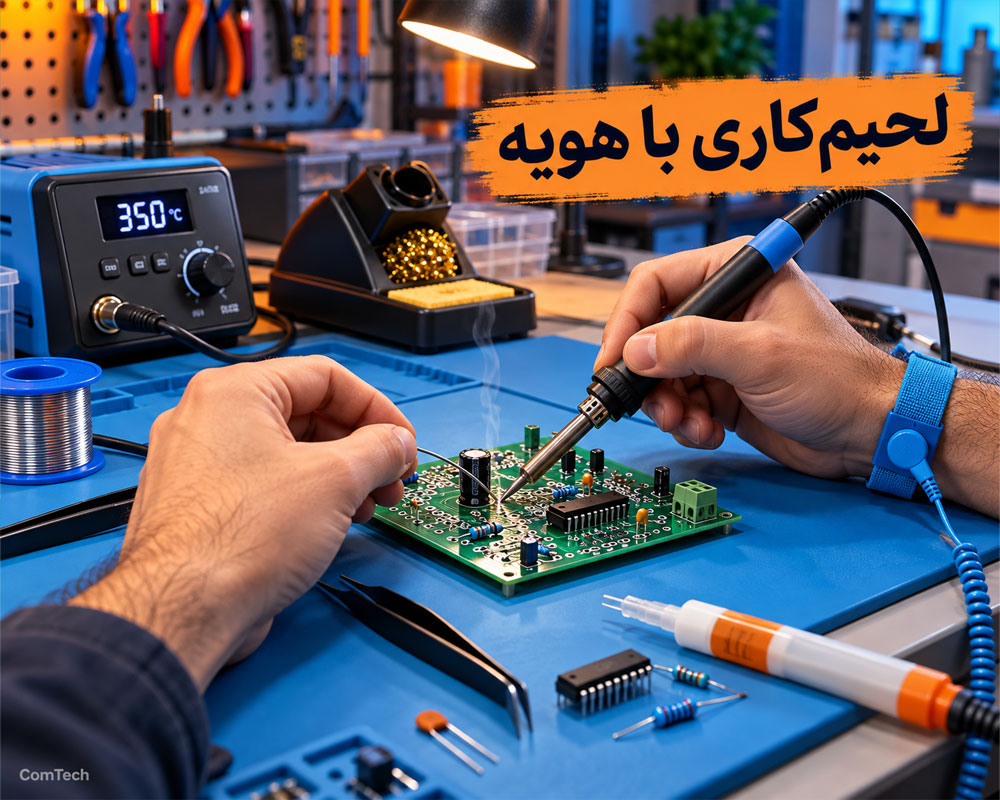

لحیم‌کاری با هویه (Soldering with Soldering Iron)

لحیم‌کاری با هویه یکی از رایج‌ترین و قدیمی‌ترین روش‌ها برای اتصال قطعات به بردهای PCB است. این روش معمولاً برای قطعات DIP (Dual In-line Package) و قطعات با پایه‌های بزرگ‌تر به کار می‌رود.

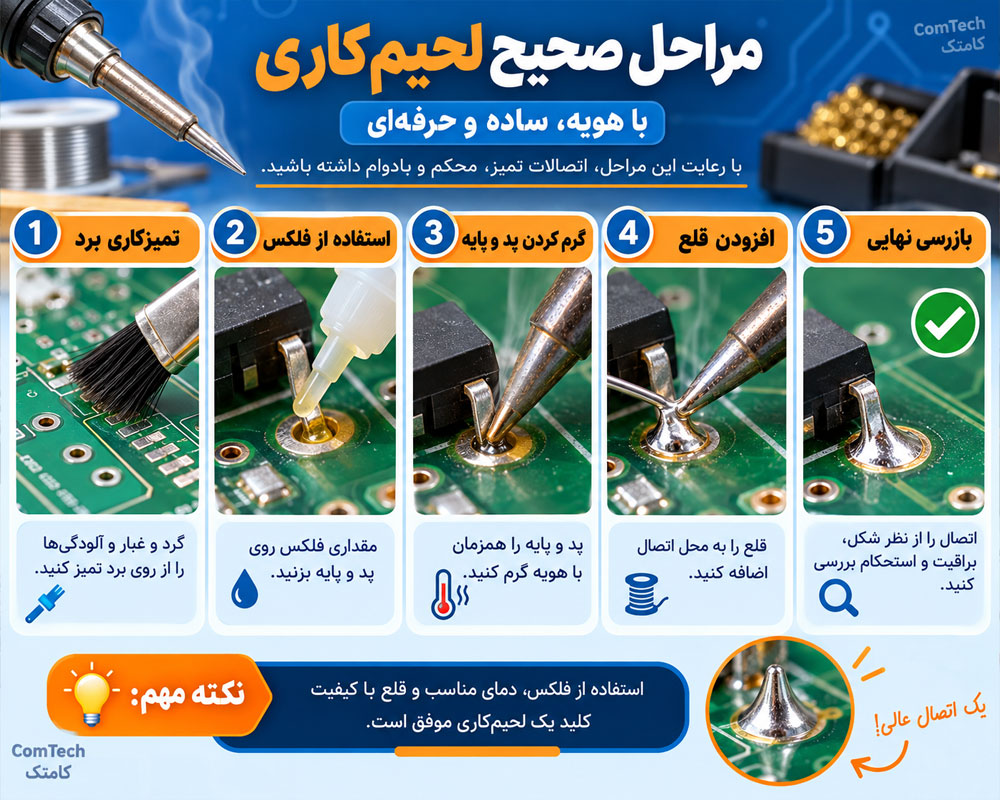

مراحل تخصصی لحیم‌کاری با هویه:

آماده‌سازی قطعه و برد:
برای حصول نتیجه مطلوب، برد و قطعات باید کاملاً تمیز و عاری از هرگونه آلودگی مانند روغن، گرد و غبار یا مواد شیمیایی باشند. استفاده از محلول‌های مخصوص تمیزکننده PCB و برس نرم می‌تواند به تمیز کردن برد کمک کند.

انتخاب لحیم مناسب:
لحیم‌های مناسب برای این نوع لحیم‌کاری باید از آلیاژهای قلع و سرب یا قلع و نقره ساخته شوند. برای بردهای الکترونیکی حساس، استفاده از لحیم‌های بدون سرب که معمولاً از ترکیب قلع، مس و سایر فلزات تولید می‌شوند، ترجیح داده می‌شود. این لحیم‌ها معمولاً نقطه ذوب بالاتری دارند و مناسب برای جلوگیری از آسیب به قطعات حساس هستند.

لجیم کاری  و تنظیم دمای هویه:
دما یکی از مهم‌ترین عوامل در لحیم‌کاری است. دمای هویه باید در حدود ۳۰۰ درجه سانتی‌گراد تنظیم شود. دمای بالا می‌تواند باعث آسیب به قطعات الکترونیکی و برد شود.

• قرار دادن نوک هویه: نوک هویه باید به‌طور دقیق و صحیح به پایه‌های قطعه و برد اعمال شود تا لحیم ذوب گردد.

• ذوب لحیم: لحیم باید به‌طور یکنواخت ذوب شود و پایه‌ها را به هم متصل کند. در این مرحله، باید اطمینان حاصل کرد که لحیم به‌درستی جریان یابد تا اتصال محکم و صحیح ایجاد شود.

سرد شدن لحیم:
پس از ذوب شدن لحیم، باید اجازه داده شود که به‌طور طبیعی سرد شود تا اتصال نهایی برقرار گردد.

تمیزکاری نهایی:
پس از سرد شدن لحیم، باقی‌مانده‌های لحیم اضافی و مایع فلکس باید از سطح برد و قطعات پاک شود. در دوره آموزش تعمیرات برد لحیم کاری بصورت عملی تدریس میشود.

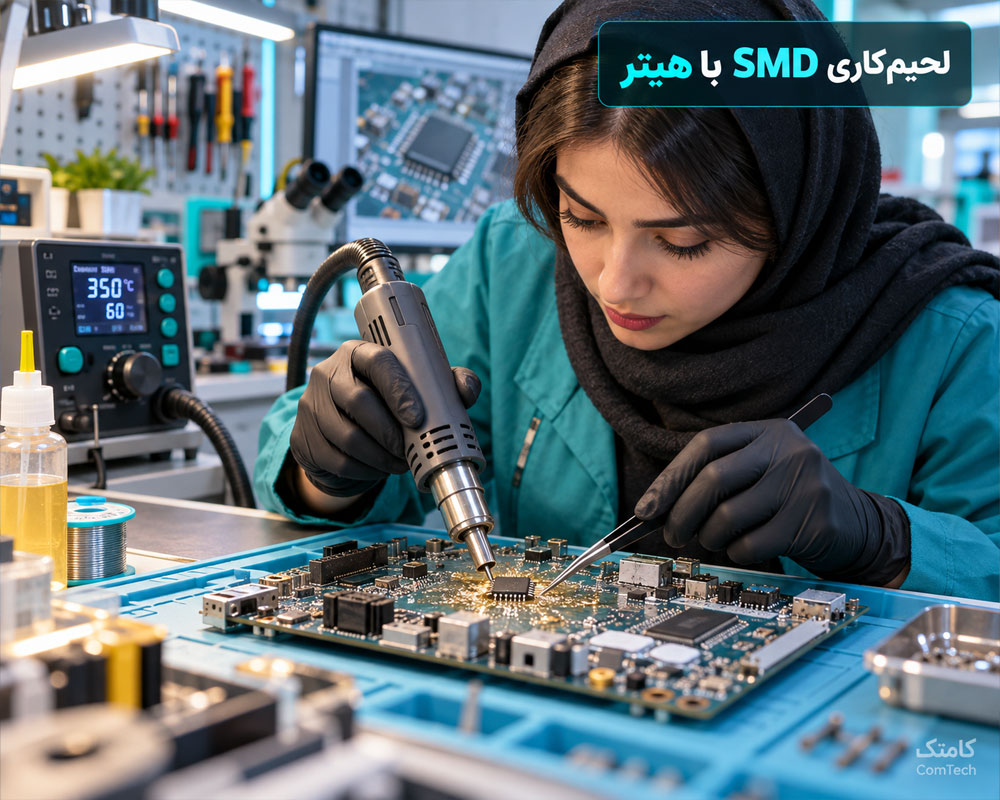

لحیم‌کاری با هیتر (Hot Air Soldering)

لحیم‌کاری با هیتر یکی از تکنیک‌های پیشرفته است که برای قطعات SMD و BGA که نیاز به گرمای یکنواخت دارند، استفاده می‌شود. این روش به دلیل ارائه گرمای یکنواخت و بدون تماس مستقیم با قطعه، برای قطعات حساس بسیار مناسب است.

مراحل لحیم‌کاری با هیتر:

آماده‌سازی قطعه و برد:
قطعات SMD بر روی برد قرار داده می‌شوند و فلوکس به‌طور یکنواخت به قطعات و پایه‌های برد اعمال می‌شود تا از ایجاد اکسید جلوگیری شود.

تنظیم دمای هیتر:
دمای هیتر باید در حدود ۳۵۰ درجه سانتی‌گراد تنظیم شود تا لحیم به‌طور یکنواخت ذوب شود بدون اینکه قطعات دچار آسیب شوند.

اعمال گرما:
گرمای یکنواخت به قطعات و برد اعمال می‌شود تا لحیم ذوب شده و اتصالات برقرار گردد. دستگاه هیتر به‌طور مستقیم گرما را به سطح قطعه منتقل می‌کند و باعث ذوب لحیم می‌شود.

سرد شدن لحیم:
پس از اینکه لحیم ذوب شد و اتصالات برقرار گردید، باید اجازه داد تا لحیم به‌طور طبیعی سرد و سفت شود.

تمیزکاری نهایی:
پس از سرد شدن لحیم، سطح برد و قطعات باید تمیز شود تا از باقی‌مانده‌های فلوکس و لحیم اضافی جلوگیری گردد.

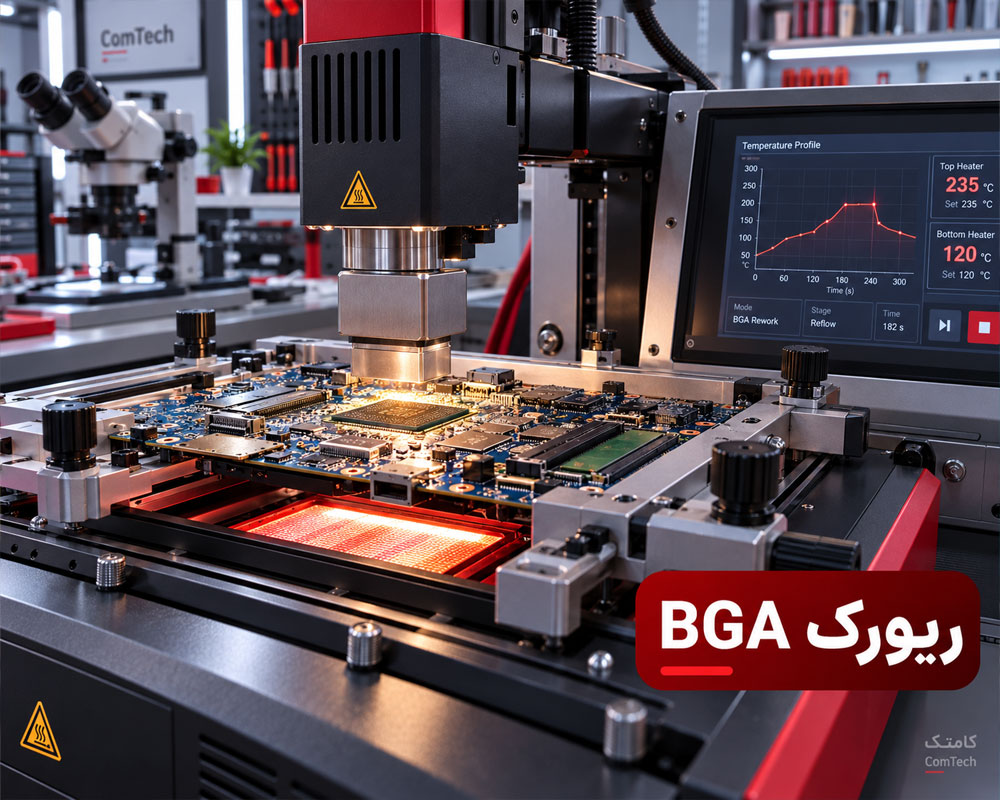

لحیم‌کاری با بی‌جی‌ای (BGA Rework Soldering)

لحیم‌کاری BGA یکی از پیچیده‌ترین روش‌ها است که برای لحیم‌کاری قطعات BGA طراحی شده است. این قطعات به دلیل اینکه اتصالاتشان زیر سطحی هستند، نیاز به گرمای یکنواخت و کنترل‌شده دارند.

مراحل لحیم‌کاری BGA

قرار دادن قطعه BGA:
قطعه BGA با دقت روی برد قرار می‌گیرد. این قطعات معمولاً با استفاده از فلوکس و چسب‌های خاص به برد متصل می‌شوند.

تنظیم دما و زمان:
دستگاه بی‌جی‌ای دمای مناسب را برای لحیم‌کاری تنظیم می‌کند. این دستگاه به‌طور خودکار زمان و دمای مناسب را تنظیم کرده و فرآیند لحیم‌کاری را آغاز می‌کند. معمولاً دمای لحیم‌کاری BGA در حدود ۳۵۰ درجه سانتی‌گراد است.

اعمال گرما:
گرمای یکنواخت به‌تمامی نقاط زیر قطعه BGA اعمال می‌شود تا لحیم ذوب شود و اتصالات برقرار گردد. در این مرحله، دستگاه بی‌جی‌ای به‌طور خودکار دما و زمان را تنظیم می‌کند تا از آسیب به قطعه جلوگیری شود.

سرد شدن لحیم:
پس از اینکه لحیم ذوب شد و اتصالات برقرار گردید، دستگاه به‌طور خودکار دما را کاهش داده و لحیم به‌طور تدریجی سرد می‌شود.

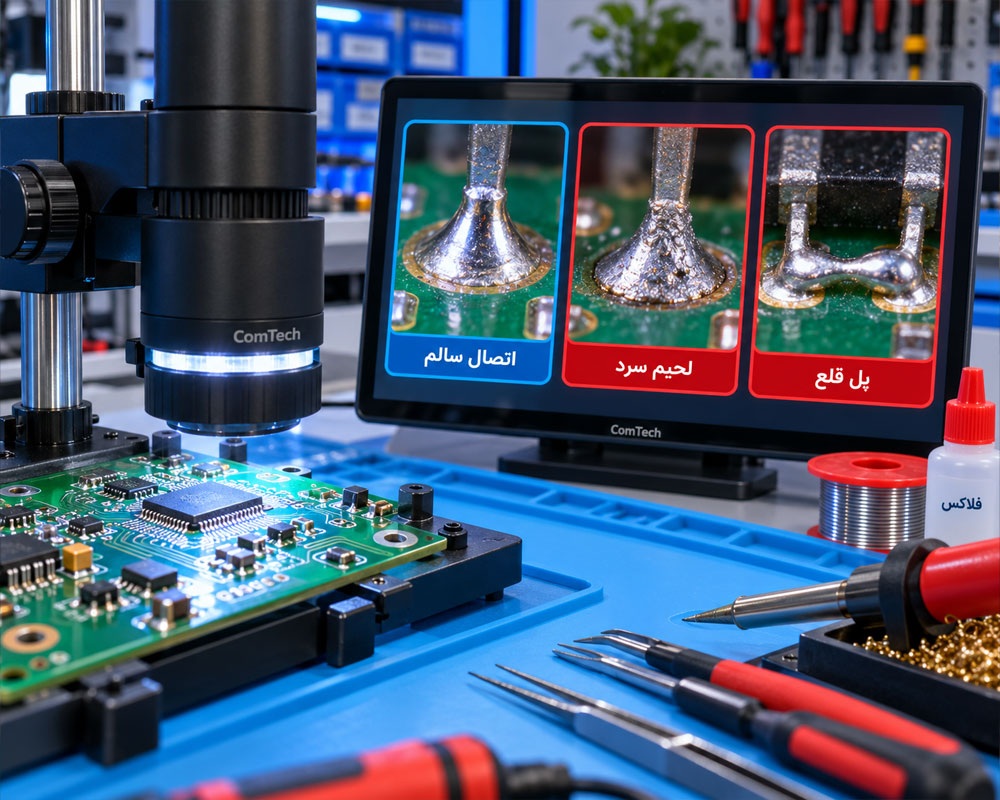

بازرسی نهایی:
پس از سرد شدن لحیم، باید کیفیت اتصالات بررسی شود تا از صحت عملکرد و اتصال کامل مطمئن شویم.

برداشتن قطعات SMD و DIP

برداشتن قطعات از برد PCB یکی از عملیات‌های معمول در تعمیرات و تعویض قطعات است. این عملیات به دقت و استفاده از ابزار مناسب نیاز دارد. ما در دوره آموزش تعمیر بردهای الکترونیکی تمامی این مراحل را عملی به شما نشان میدهیم.

برداشتن قطعات SMD:

برای برداشتن قطعات SMD، از دستگاه هیتر یا دستگاه بی‌جی‌ای استفاده می‌شود. این دستگاه‌ها گرما را به‌طور یکنواخت به قطعات می‌رسانند تا لحیم ذوب شده و قطعه به‌آسانی برداشته شود.

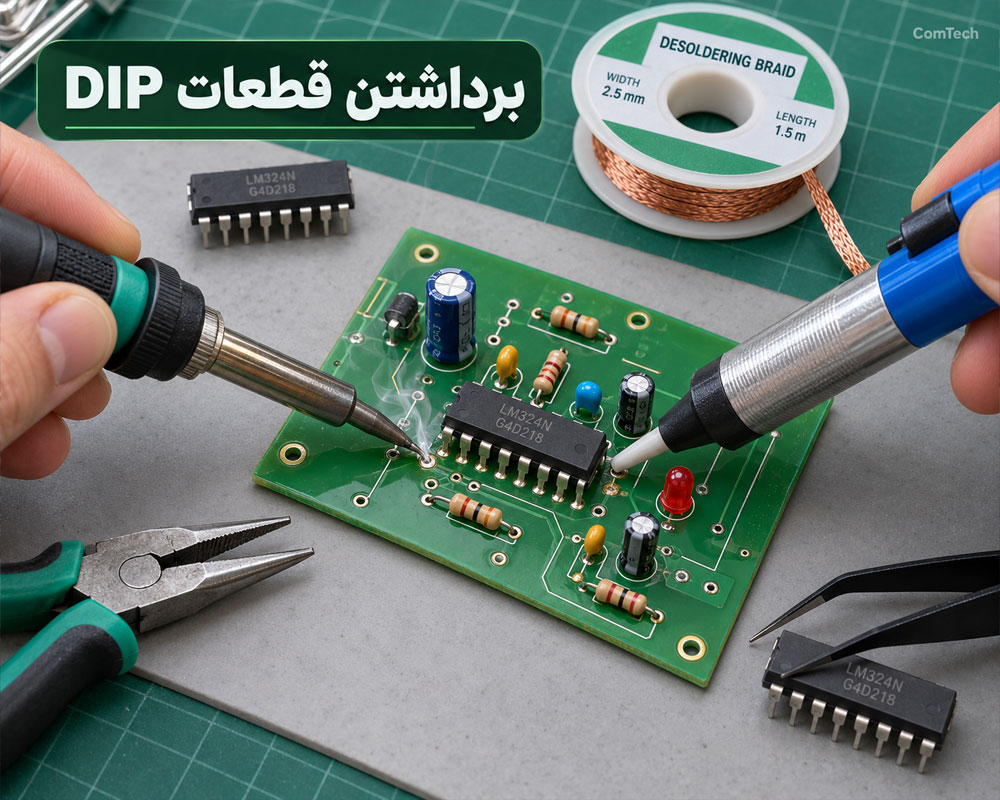

برداشتن قطعات DIP:

برای برداشتن قطعات DIP از هویه استفاده می‌شود. ابتدا لحیم‌های پایه‌های قطعه با هویه ذوب می‌شوند و سپس قطعه با استفاده از پنس یا ابزار مناسب برداشته می‌شود.

لحیم‌کاری پیشرفته و ویژگی‌های آن

لحیم‌کاری یکی از مهارت‌های کلیدی در تولید، تعمیر و نگهداری دستگاه‌های الکترونیکی است. انتخاب روش صحیح بستگی به نوع قطعات، نیازهای دمایی و ویژگی‌های خاص هر قطعه دارد. برای دستیابی به اتصالات با کیفیت بالا، نیاز به دقت و استفاده از تجهیزات پیشرفته مانند دستگاه‌های هیتر و بی‌جی‌ای است.

در نهایت، لحیم‌کاری نیازمند تجربه و دقت بسیار است. انتخاب روش مناسب بسته به نوع قطعات و برد می‌تواند منجر به اتصالات پایدار و عملکرد بهینه مدارهای الکترونیکی گردد.

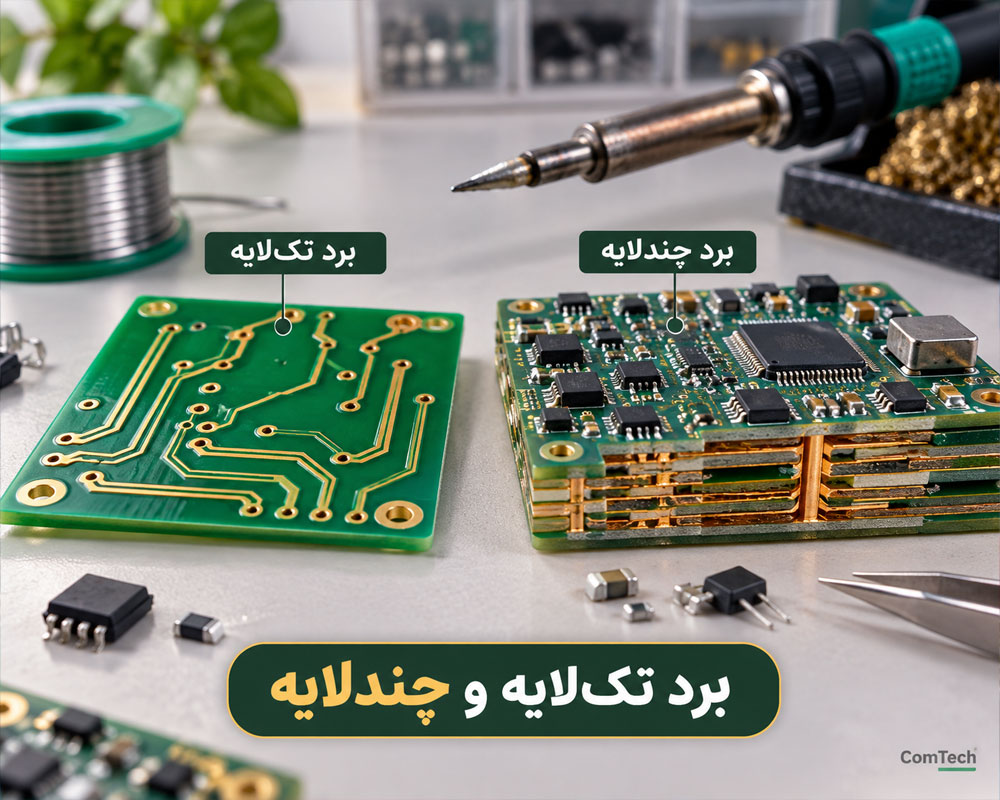

نواع بردهای تک لایه و چند لایه

برد تک لایه (Single Layer PCB): این بردها تنها یک لایه مس دارند که بر روی آن قطعات و اتصالات قرار می‌گیرند. این نوع برد برای پروژه‌های ساده و ارزان استفاده می‌شود.

برد چند لایه (Multilayer PCB): در این بردها چندین لایه مس و عایق وجود دارد. این بردها برای پروژه‌های پیچیده‌تر و با تعداد قطعات بیشتر مناسب هستند.

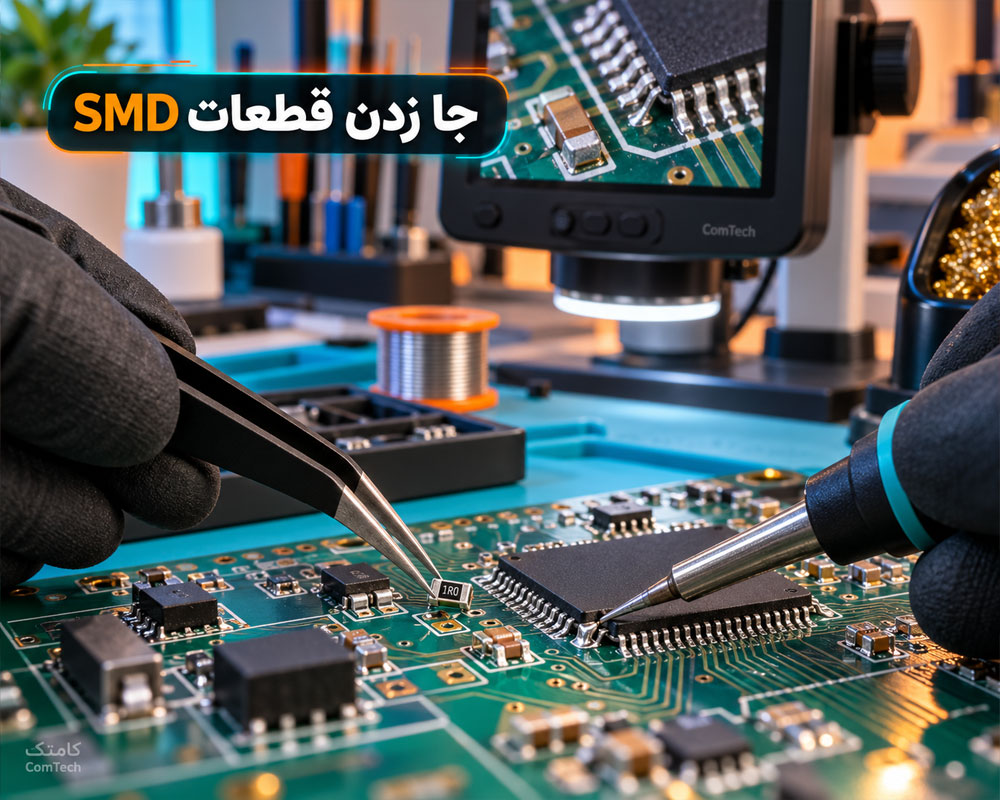

جا زدن قطعات الکترونیکی

جا زدن قطعات به روش‌های مختلفی انجام می‌شود که بسته به نوع قطعه و برد متفاوت است. در لحیم‌کاری قطعات SMD، معمولاً از روش هیتر یا بی‌جی‌ای برای جا زدن قطعات استفاده می‌شود. برای قطعات DIP از هویه و لحیم استفاده می‌شود.

لحیم‌کاری یکی از فرایندهای حیاتی در تولید مدارهای الکترونیکی است که با استفاده از تکنیک‌ها و ابزارهای مختلف انجام می‌شود. استفاده از دستگاه‌های مناسب مانند هویه، هیتر، و بی‌جی‌ای به شما این امکان را می‌دهد که اتصالات با کیفیت و بدون نقصی ایجاد کنید. در این مقاله تمامی روش‌ها و ابزارهای لحیم‌کاری به طور تخصصی توضیح داده شد که برای بهبود کیفیت و عملکرد لحیم‌کاری در پروژه‌های الکترونیکی شما کمک می‌کند.

در لحیم‌کاری بردهای الکترونیکی، فرآیند برداشتن و جا زدن قطعات از روی برد نیاز به دقت بالا و استفاده از ابزارهای دقیق دارد. این فرایند باید با استفاده از تکنیک‌های حرفه‌ای و به‌روزترین روش‌ها انجام گیرد تا از آسیب به بردها و قطعات جلوگیری شود. در اینجا به توضیحات تخصصی‌تر و با اصطلاحات به‌روزتر پرداخته شده است:

برداشتن و جا زدن قطعات الکترونیکی از روی برد

مقاومت‌ها (Resistors)

برداشتن مقاومت از روی برد:
برداشتن مقاومت از برد نیاز به استفاده از هویه دقیق با دمای تنظیم‌شده دارد. از آنجایی که مقاومت‌ها به‌طور معمول از جنس کربن یا فیلم فلزی ساخته می‌شوند، ممکن است نسبت به گرما حساس باشند.

• ابتدا نوک هویه را به پایه‌های مقاومت و نقطه اتصال لحیم وارد کنید.

• لحیم باید در دمای حدود ۳۰۰ درجه سانتی‌گراد ذوب شود تا مقاومت به‌آرامی از برد جدا شود.

• پس از ذوب شدن لحیم، از پنس ضد الکتریسیته ساکن (ESD-safe tweezers) برای جدا کردن قطعه استفاده کنید تا از آسیب به قطعات حساس جلوگیری شود.

• مکنده لحیم (Desoldering pump) یا لحیم‌کش (Desoldering braid) برای تمیزکاری محل اتصال پایه‌ها و حذف لحیم اضافی استفاده می‌شود.

جا زدن مقاومت روی برد:

• مقاومت را در محل مناسب و شیار مخصوص خود قرار دهید. برای قطعات SMD یا DIP باید دقت کنید که پایه‌ها به‌طور صحیح در سوراخ‌ها یا شیارها قرار گیرند.

• با استفاده از هویه دیجیتال، لحیم را به‌طور یکنواخت در پایه‌ها ذوب کرده و جریان دهید تا اتصال محکم برقرار گردد.

• دمای هویه برای لحیم‌کاری مقاومت‌ها باید حدود ۳۰۰ درجه سانتی‌گراد باشد تا لحیم به‌طور سریع ذوب شده و اتصال یکنواخت ایجاد شود.

• پس از سرد شدن لحیم، از میکروسکوپ تعمیرات برای بررسی اتصال پایدار استفاده کنید.

خازن‌ها (Capacitors)

برداشتن خازن از روی برد:

• برای برداشتن خازن‌های سرامیکی یا الکترولیتی، ابتدا لحیم را با نوک هویه در دمای ۳۰۰ درجه سانتی‌گراد ذوب کنید.

• پس از ذوب شدن لحیم، با استفاده از پنس ESD-safe خازن را از برد جدا کنید.

• استفاده از پد لحیم‌کاری یا فلوکس بدون اسید کمک می‌کند که هنگام برداشتن قطعه، اتصالات برد آسیب نبیند.

• در پایان، از مکنده لحیم برای حذف لحیم اضافی استفاده کنید و محل اتصال پایه‌ها را تمیز کنید.

جا زدن خازن روی برد:

• خازن را در محل مناسب قرار دهید. در خصوص خازن‌های الکترولیتی، توجه به قطبیت آن ضروری است.

• با استفاده از هویه، لحیم را به‌طور یکنواخت روی پایه‌ها و برد ذوب کنید تا اتصال پایدار برقرار شود.

• دمای هویه باید حدود ۳۰۰ درجه سانتی‌گراد باشد. پس از سرد شدن لحیم، بررسی دقیق اتصالات ضروری است.

• برای بررسی کیفیت اتصال، از میکروسکوپ دیجیتال استفاده کنید.

ترانزیستورها (Transistors)

برداشتن ترانزیستور از روی برد:

• ترانزیستورها معمولاً از نوع BJT، MOSFET یا IGBT هستند که باید با دقت از برد جدا شوند. استفاده از هویه با دمای ۳۰۰ درجه سانتی‌گراد برای ذوب لحیم الزامی است.

• پس از ذوب شدن لحیم، ترانزیستور را با استفاده از پنس ESD-safe از برد جدا کنید.

• محل اتصال پایه‌ها باید با استفاده از مکنده لحیم یا لحیم‌کش تمیز شود تا لحیم اضافی برداشته شود.

جا زدن ترانزیستور روی برد:

• ترانزیستور را به‌دقت در محل مخصوص خود قرار دهید و از میکروسکوپ تعمیرات برای اطمینان از صحیح بودن موقعیت آن استفاده کنید.

• پس از قرار دادن ترانزیستور، از هویه برای ذوب لحیم و اتصال پایه‌ها استفاده کنید. دمای هویه باید حدود ۳۰۰ درجه سانتی‌گراد باشد.

• پس از لحیم‌کاری، باید بررسی شود که اتصال به‌درستی برقرار شده و هیچ‌گونه لحیم اضافی وجود ندارد.

دیودها (Diodes)

برداشتن دیود از روی برد:

• دیودها باید با دقت برداشته شوند زیرا قطبیت آن‌ها باید حفظ گردد.

• برای برداشتن دیود، نوک هویه را به پایه‌های آن فشار داده و لحیم را در دمای ۳۰۰ درجه سانتی‌گراد ذوب کنید.

• بعد از ذوب شدن لحیم، با استفاده از پنس دیود را به‌دقت از برد جدا کنید و محل اتصال پایه‌ها را تمیز کنید.

جا زدن دیود روی برد:

• دیود را با دقت در محل مناسب قرار دهید و توجه به قطبیت آن ضروری است.

• سپس نوک هویه را به پایه‌های دیود فشار داده و لحیم را به‌طور یکنواخت ذوب کنید.

• دمای هویه باید حدود ۳۰۰ درجه سانتی‌گراد باشد. پس از سرد شدن لحیم، باید از صحت اتصال و عملکرد صحیح دیود اطمینان حاصل شود.

آی‌سی‌ها (Integrated Circuits - ICs)

برداشتن آی‌سی از روی برد:

• آی‌سی‌ها معمولاً در سوکت‌ها یا به‌طور لحیم روی برد قرار دارند. برای برداشتن آی‌سی‌های BGA و QFP، از دستگاه‌های BGA Rework Station یا هیتر برای ذوب یکنواخت لحیم استفاده کنید.

• برای آی‌سی‌های DIP و SMD از هویه با دمای ۳۰۰ درجه سانتی‌گراد استفاده کنید تا لحیم ذوب شده و پایه‌ها از برد جدا شوند.

• پس از ذوب شدن لحیم، آی‌سی را به‌دقت با پنس جدا کنید و محل اتصال پایه‌ها را تمیز کنید.

جا زدن آی‌سی روی برد:

• آی‌سی را در محل دقیق خود قرار دهید و از موقعیت صحیح آن اطمینان حاصل کنید.

• از هویه برای ذوب لحیم و اتصال پایه‌های آی‌سی استفاده کنید. دمای هویه باید حدود ۳۰۰ درجه سانتی‌گراد باشد.

• پس از سرد شدن لحیم، اتصالات آی‌سی را بررسی کرده و از عملکرد صحیح آن مطمئن شوید.

سوییچ‌ها و پورت‌ها (Switches and Connectors)

برداشتن سوییچ‌ها و پورت‌ها از روی برد:

• سوییچ‌ها و پورت‌ها معمولاً با لحیم‌های قوی به برد متصل می‌شوند. برای برداشتن آن‌ها از هویه با دمای ۳۰۰ درجه سانتی‌گراد استفاده کنید.

• پس از ذوب شدن لحیم، سوییچ‌ها یا پورت‌ها را به‌دقت از برد جدا کنید.

• برای تمیزکاری، از مکنده لحیم برای حذف لحیم اضافی استفاده کنید.

جا زدن سوییچ‌ها و پورت‌ها روی برد:

• قطعه جدید را در محل خود قرار داده و از موقعیت صحیح آن اطمینان حاصل کنید.

• نوک هویه را به پایه‌های سوییچ یا پورت فشار داده و لحیم را به‌طور یکنواخت ذوب کنید.

• دمای هویه باید حدود ۳۰۰ درجه سانتی‌گراد باشد.

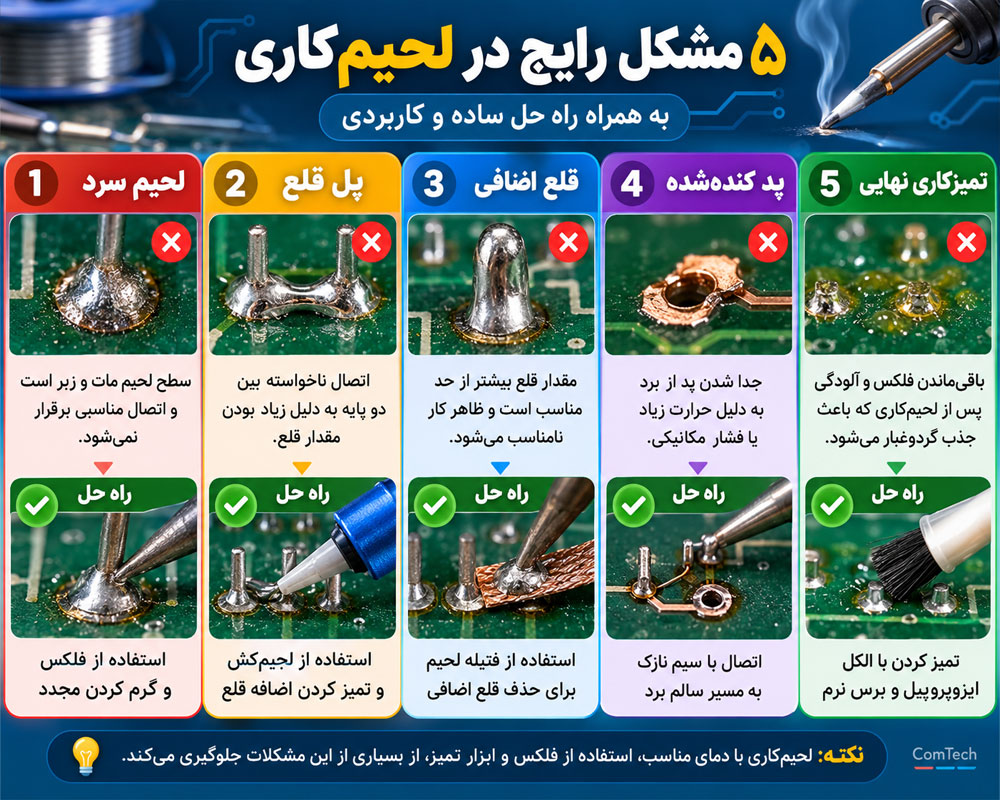

نکات کلیدی در برداشتن و جا زدن قطعات:

• دقت در انتخاب دما: انتخاب دمای مناسب برای هویه یا هیتر بسته به نوع قطعه از اهمیت بالایی برخوردار است. دمای زیاد می‌تواند به قطعات حساس آسیب وارد کند.

• لحیم‌کاری یکنواخت: برای اتصال قطعات به برد، لحیم باید به‌طور یکنواخت ذوب شود تا اتصال پایدار برقرار گردد.

• تمیزکاری: بعد از برداشتن یا جا زدن هر قطعه، تمیزکاری دقیق محل اتصال پایه‌ها از هرگونه لحیم اضافی ضروری است تا از عملکرد صحیح مدار اطمینان حاصل شود.

این فرآیند باید با دقت بالا انجام شود تا از آسیب به بردهای الکترونیکی و قطعات جلوگیری گردد و اتصالات پایدار و مطمئنی ایجاد شود.
