آموزش شارژ گاز کولر گازی
در سیستم‌های کولر گازی، عملکرد صحیح و مؤثر کولر بستگی به جریان مناسب گاز مبرد در سیستم دارد. گاز مبرد نقش حیاتی در انتقال حرارت بین محیط داخلی و خارجی دارد. زمانی که گاز مبرد کم یا تمام می‌شود، کولر گازی قادر به انجام عملکرد صحیح خود نیست و در نتیجه سرمایش به درستی صورت نمی‌گیرد. در دوره آموزش تعمیر کولر گازی و این مقاله، به بررسی انواع گازهای کولر گازی، ابزارهای ضروری برای شارژ گاز، فرآیند دقیق شارژ گاز، و انواع کمپرسورهای کولر گازی پرداخته می‌شود.
انواع گازهای کولر گازی
گاز R-22
گاز R-22 که به عنوان کلرودوفلورومتان نیز شناخته می‌شود، یکی از قدیمی‌ترین گازهای استفاده‌شده در سیستم‌های کولر گازی است. این گاز به دلیل اثرات منفی خود بر لایه اوزون، در بسیاری از کشورهای جهان به تدریج کنار گذاشته می‌شود. با وجود این، هنوز در بسیاری از سیستم‌های کولر گازی قدیمی مورد استفاده قرار می‌گیرد. از آنجا که این گاز باعث تخریب لایه اوزون می‌شود، استفاده از آن در حال حاضر به طور گسترده ممنوع شده است.
گاز R-410A
گاز R-410A یکی از گازهای مبرد هیدروفلوروکربن (HFC) است که نسبت به گاز R-22 زیان کمتری به محیط زیست وارد می‌کند. این گاز در کولرهای گازی جدیدتر و به ویژه در سیستم‌های تهویه مطبوع مدرن استفاده می‌شود. ویژگی مهم R-410A این است که می‌تواند فشار بالاتری را نسبت به R-22 تحمل کند، که باعث می‌شود سیستم‌های کولر گازی به کارایی بالاتری برسند. در دوره آموزش شارژ کولرگازی شما عملا در کارگاه با روشهای پرکردن گاز کولر آشنا میشوید.
گاز R-32
گاز R-32 یکی از جدیدترین گازهای مبرد است که برای جایگزینی گاز R-22 و R-410A معرفی شده است. این گاز در مقایسه با سایر گازهای مبرد، تاثیرات بسیار کمتری بر گرمایش جهانی (Global Warming Potential یا GWP) دارد و به دلیل عملکرد کارآمدتر، به عنوان یک گزینه سازگارتر با محیط زیست معرفی شده است. همچنین، این گاز فشار کمتری را نسبت به R-410A نیاز دارد، که موجب بهبود کارایی سیستم‌های کولر گازی می‌شود.
گاز R-134A
گاز R-134A به طور گسترده در تهویه هوا و سیستم‌های سرمایشی خودروها استفاده می‌شود. این گاز از نظر زیست‌محیطی کمتر آسیب‌زا است و معمولاً در سیستم‌های تهویه هوای خانگی و برخی کولرهای گازی مورد استفاده قرار می‌گیرد.
گاز R-290 (پروپان)
گاز R-290 که نوعی گاز طبیعی است، به دلیل سازگاری بالاتر با محیط زیست و قابلیت‌های عالی در کاهش مصرف انرژی، در برخی سیستم‌های کولر گازی به‌ویژه در اروپا استفاده می‌شود. این گاز به دلیل اشتعال‌پذیری بالا نیاز به دقت بیشتری در استفاده دارد.
ابزارهای شارژ گاز کولر گازی
مانومتر (Manifold Gauge)
مانومتر یکی از ابزارهای اساسی در فرآیند شارژ گاز است که شامل یک صفحه نمایش دیجیتال یا آنالوگ برای نمایش فشار سیستم و شیرهای فشار بالا و پایین است. این ابزار برای اندازه‌گیری فشار گاز در سیستم و اطمینان از صحیح بودن میزان شارژ گاز استفاده می‌شود. مانومتر معمولاً شامل دو شیلنگ متصل به فشار پایین و فشار بالا است.
شیلنگ‌های شارژ
شیلنگ‌های شارژ برای انتقال گاز از سیلندر گاز به سیستم کولر گازی استفاده می‌شوند. این شیلنگ‌ها از مواد مقاوم به فشار و دما ساخته شده‌اند تا از نشت گاز جلوگیری کنند. شیلنگ‌ها معمولاً دارای رنگ‌های مختلف (قرمز، آبی، زرد) هستند که هر یک وظیفه‌ای خاص دارند. شیلنگ قرمز معمولاً برای فشار بالا، شیلنگ آبی برای فشار پایین و شیلنگ زرد برای اتصال به سیلندر گاز استفاده می‌شود.
پمپ وکیوم (Vacuum Pump)
پمپ وکیوم برای خارج کردن هوای اضافی و رطوبت از سیستم کولر گازی قبل از شارژ گاز مورد استفاده قرار می‌گیرد. وجود رطوبت یا هوا در سیستم می‌تواند باعث یخ‌زدگی مبرد و کاهش کارایی سیستم کولر گازی شود. پمپ وکیوم معمولاً فشار سیستم را به حدود 500 میکرواتموسفر کاهش می‌دهد.
سیلندر گاز (Gas Cylinder)
سیلندر گاز حاوی گاز مبرد است که به سیستم کولر گازی وارد می‌شود. بسته به نوع کولر گازی، از گازهای مختلفی مانند R-22، R-410A، R-32 یا سایر گازها استفاده می‌شود. سیلندرهای گاز معمولاً تحت فشار بالا قرار دارند و باید با دقت زیاد مورد استفاده قرار گیرند.
دمنده (Blower)
دمنده یا فن در فرآیند شارژ گاز کولر گازی به کار می‌رود تا هوای لازم برای ایجاد فشار مناسب در سیستم را تأمین کند. همچنین، دمنده می‌تواند برای خنک کردن دستگاه‌های الکتریکی استفاده‌شده در فرآیند شارژ نیز به‌کار رود.

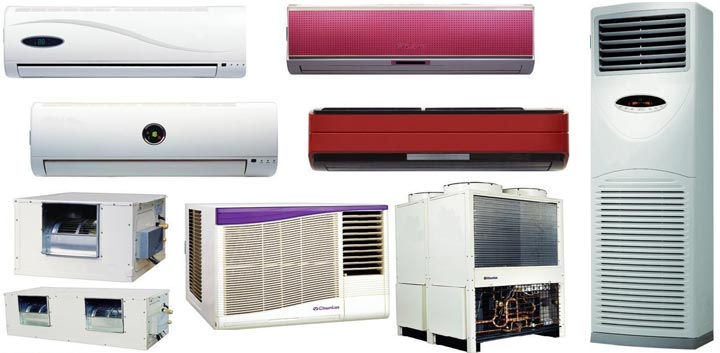

آموزش شارژ گاز کولر گازی
تشخیص کمبود گاز
اولین گام برای شارژ گاز کولر گازی، تشخیص میزان گاز باقی‌مانده در سیستم است. برای این منظور، از مانومتر استفاده می‌شود. اگر فشار سیستم پایین باشد، نشان‌دهنده کمبود گاز است. گاهی اوقات نشت گاز از سیستم یا خرابی در کمپرسور علت کمبود گاز است.
خاموش کردن کولر و قطع برق
پیش از شروع به کار، کولر باید خاموش و برق آن قطع شود. این امر به حفظ ایمنی افراد و جلوگیری از خطرات ناشی از برق گرفتگی کمک می‌کند.

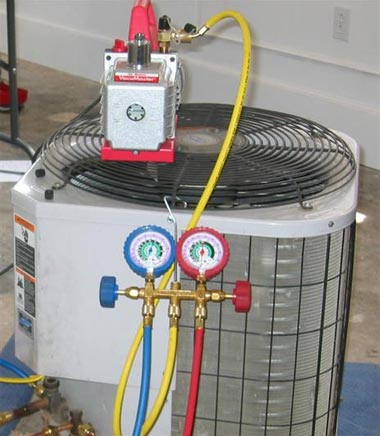

اتصال شیلنگ‌ها به سیستم
شیلنگ‌های مانومتر به سیستم کولر گازی وصل می‌شوند. شیلنگ‌های آبی و قرمز باید به ترتیب به شیر فشار پایین و بالا متصل شوند. شیلنگ زرد به سیلندر گاز متصل می‌شود.
استفاده از پمپ وکیوم
پمپ وکیوم برای خارج کردن رطوبت و هوا از سیستم کولر گازی استفاده می‌شود. این مرحله به مدت زمانی بین 15 تا 30 دقیقه طول می‌کشد تا سیستم کاملاً خلاء شود و از هرگونه هوای اضافی پاک شود.
اتصال سیلندر گاز
پس از اینکه سیستم به حالت خلا رسید، سیلندر گاز به شیلنگ زرد وصل می‌شود. گاز مبرد به آرامی به سیستم وارد می‌شود و فشار سیستم باید به میزان مناسب برسد.
شارژ گاز
در این مرحله، گاز به سیستم کولر گازی وارد می‌شود. برای این کار، باید میزان گاز و فشار سیستم طبق دستورالعمل‌های تولیدکننده تنظیم شود. مهم است که شارژ گاز به آرامی انجام شود تا از آسیب به سیستم جلوگیری شود.
بررسی عملکرد کولر
پس از شارژ گاز، کولر گازی روشن می‌شود و عملکرد آن تحت نظارت قرار می‌گیرد. فشار سیستم باید دوباره بررسی شود تا اطمینان حاصل شود که کولر به درستی کار می‌کند و سیستم به طور کامل شارژ شده است.
پاکسازی و بستن سیستم
پس از اتمام عملیات شارژ، شیلنگ‌ها باید از سیستم جدا شوند و تمام اتصالات محکم بسته شوند تا از نشت گاز جلوگیری شود. همچنین، کولر باید دوباره روشن و عملکرد آن بررسی شود. در دوره آموزش نصب کولرگازی شما با تمام این مراحل تخصصی آشنا میشوید.
انواع کمپرسور کولر گازی و نوع گاز آن
کمپرسور پیستونی
کمپرسورهای پیستونی در کولرهای گازی قدیمی و ارزان قیمت بیشتر استفاده می‌شوند. این کمپرسورها معمولاً برای گازهای R-22 یا R-410A طراحی شده‌اند. این کمپرسورها توانایی فشرده‌سازی گاز به فشارهای بالا را دارند و در سیستم‌های سرمایشی کوچک‌تر کاربرد دارند.
کمپرسور روتاری
کمپرسور روتاری در کولرهای گازی مدرن و کارآمد استفاده می‌شود. این کمپرسورها معمولاً برای گازهای R-410A و R-32 طراحی شده‌اند. کمپرسورهای روتاری به دلیل عملکرد نرم‌تر و انرژی مصرفی کمتر، در دستگاه‌های تهویه هوای جدیدتر استفاده می‌شوند.
کمپرسور اسکرال
کمپرسور اسکرال در سیستم‌های کولر گازی با ظرفیت‌های بالاتر و عملکرد قوی‌تر مورد استفاده قرار می‌گیرد. این کمپرسورها معمولاً با گازهای R-410A یا R-32 سازگار هستند و عملکرد بهینه‌تری نسبت به سایر کمپرسورها دارند.
کمپرسور اینورتر (Inverter)
کمپرسور اینورتر در کولرهای گازی هوشمند و مدل‌های مدرن استفاده می‌شود که قادر به تنظیم خودکار سرعت موتور هستند. این کمپرسورها معمولاً برای گازهای R-32 یا R-410A به کار می‌روند و مصرف انرژی را به حداقل می‌رسانند.
شارژ گاز کولر گازی یکی از مراحل حساس در نگهداری و عملکرد بهینه دستگاه‌های تهویه هوای خانگی و تجاری است. استفاده از ابزارهای مناسب و انجام مراحل صحیح شارژ گاز نه تنها به عملکرد بهتر کولر کمک می‌کند، بلکه عمر مفید دستگاه را نیز افزایش می‌دهد. شناخت انواع گازها، کمپرسورها و ابزارهای ضروری برای شارژ گاز به کاربران کمک می‌کند تا نگهداری مؤثرتری از کولر گازی خود داشته باشند.
روش گاز کردن کولر گازی
گاز کردن کولر گازی یکی از مراحل اساسی در نگهداری و تعمیر دستگاه‌های تهویه مطبوع است. این فرآیند به‌ویژه در صورتی که کولر گازی نتواند سرمایش کافی تولید کند یا سیستم دچار کاهش فشار گاز شود، ضروری می‌شود. در این مقاله، به طور تخصصی روش گاز کردن کولر گازی، ابزارهای مورد نیاز و فرآیند گام به گام آن توضیح داده خواهد شد.
1. تشخیص کمبود گاز کولر گازی
قبل از شروع فرآیند شارژ گاز، باید ابتدا تشخیص داده شود که کولر گازی با مشکل کمبود گاز مواجه است. در برخی موارد، کولر ممکن است به دلیل نشت گاز یا افت عملکرد کمپرسور قادر به سرمایش مناسب نباشد. برای تشخیص دقیق مشکل، از ابزارهایی مانند مانومتر استفاده می‌شود که فشار گاز در سیستم کولر را اندازه‌گیری می‌کند. اگر فشار سیستم پایین باشد، این نشانه‌ای از کمبود گاز است و نیاز به شارژ دارد.
2. خاموش کردن کولر گازی و قطع برق
قبل از هرگونه اقدام برای شارژ گاز کولر گازی، باید دستگاه را خاموش کرده و برق آن را قطع کنید. این اقدام ایمنی بسیار مهم است، زیرا با قطع برق از بروز خطرات احتمالی مانند برق‌گرفتگی و آسیب به سیستم‌های الکتریکی جلوگیری می‌شود.
3. استفاده از پمپ وکیوم برای تخلیه هوا و رطوبت
پس از خاموش کردن کولر، باید هوای اضافی و رطوبت از سیستم کولر گازی تخلیه شود. این مرحله با استفاده از پمپ وکیوم انجام می‌شود. پمپ وکیوم به‌عنوان ابزاری تخصصی برای ایجاد فشار منفی در سیستم عمل می‌کند و باعث تخلیه کامل هوا و رطوبت از لوله‌ها و کمپرسور می‌شود. عدم انجام این مرحله می‌تواند به یخ‌زدگی سیستم و کاهش کارایی دستگاه منجر شود.
4. اتصال ابزارها و تجهیزات به سیستم کولر گازی
پس از استفاده از پمپ وکیوم، نوبت به اتصال ابزارهای شارژ گاز می‌رسد. مهم‌ترین ابزارهایی که برای این فرآیند نیاز دارید عبارتند از:
-
مانومتر (Manifold Gauge): برای اندازه‌گیری دقیق فشار سیستم
-
شیلنگ‌های شارژ (Charging Hoses): برای انتقال گاز از سیلندر به سیستم کولر
-
سیلندر گاز مبرد (Refrigerant Cylinder): برای ذخیره گاز مبردی که قرار است به کولر وارد شود
-
دمنده (Blower): برای تهویه هوا و فراهم آوردن فشار مناسب در سیستم
مانومتر شامل دو شیلنگ است که یکی به فشار پایین و دیگری به فشار بالا متصل می‌شود. همچنین شیلنگ زرد به سیلندر گاز متصل می‌شود.
5. انتخاب گاز مبرد مناسب
بسته به نوع سیستم کولر گازی، گازهای مختلفی برای شارژ استفاده می‌شوند. معمولاً در کولرهای گازی جدیدتر از گازهای R-410A یا R-32 استفاده می‌شود، در حالی که کولرهای قدیمی‌تر معمولاً به گاز R-22 نیاز دارند. انتخاب گاز مناسب باید مطابق با مشخصات فنی دستگاه باشد، زیرا استفاده از گاز اشتباه می‌تواند منجر به آسیب به کمپرسور و دیگر اجزای سیستم شود.
6. شارژ گاز به سیستم کولر گازی
پس از اینکه ابزارها به درستی به سیستم متصل شدند و گاز مبرد انتخاب شد، فرآیند شارژ گاز آغاز می‌شود. در این مرحله، گاز به آرامی از سیلندر به داخل سیستم کولر گازی وارد می‌شود. این فرآیند باید به‌طور کنترل‌شده انجام شود تا فشار سیستم به مقدار صحیح برسد. مانومتر به‌طور مداوم فشار را اندازه‌گیری می‌کند تا اطمینان حاصل شود که فشار سیستم در حد استاندارد قرار دارد.
در صورتی که فشار سیستم پایین‌تر از مقدار توصیه‌شده باشد، باید گاز بیشتری وارد سیستم کرد. اما در صورتی که فشار بیش از حد بالا باشد، باید مقدار گاز کاهش یابد. این دقت در فرآیند شارژ گاز برای جلوگیری از آسیب به کولر گازی ضروری است.
7. نظارت بر عملکرد کولر گازی
پس از اتمام فرآیند شارژ گاز، کولر گازی روشن می‌شود و باید عملکرد آن به دقت بررسی شود. در این مرحله، بررسی اینکه دستگاه سرمایش مطلوب تولید می‌کند و فشار سیستم در محدوده استاندارد است، بسیار اهمیت دارد. اگر دستگاه به درستی سرد نمی‌کند یا فشار سیستم نادرست است، ممکن است مشکلی در فرآیند شارژ گاز وجود داشته باشد.
8. پاکسازی و بستن اتصالات
پس از اتمام شارژ گاز و بررسی عملکرد کولر، باید تمام شیلنگ‌ها و ابزارها از سیستم جدا شوند. اتصالات باید دوباره بررسی شوند تا از هرگونه نشتی جلوگیری شود. سپس کولر گازی باید دوباره روشن شود و عملکرد آن دوباره چک شود تا از صحت فرآیند شارژ گاز اطمینان حاصل شود.
9. نکات ایمنی و نگهداری
-
نکات ایمنی: هنگام گاز کردن کولر گازی، رعایت نکات ایمنی بسیار مهم است. به‌ویژه هنگام استفاده از گازهای مبرد، باید از ایمنی در برابر اشتعال و نشت گاز اطمینان حاصل کنید. استفاده از تجهیزات ایمنی مانند دستکش و عینک محافظ توصیه می‌شود.
-
نگهداری منظم: برای جلوگیری از مشکلات آینده، پیشنهاد می‌شود که کولر گازی به طور منظم سرویس شود. این سرویس‌ها شامل بررسی میزان گاز، تمیز کردن فیلترها و بررسی وضعیت کمپرسور می‌شود.
گاز کردن کولر گازی فرآیند پیچیده‌ای است که نیاز به دقت و دانش فنی دارد. این فرآیند باید با استفاده از ابزارهای مناسب و طبق دستورالعمل‌های تولیدکننده انجام شود تا عملکرد کولر بهینه شود و دستگاه از آسیب‌های احتمالی در امان بماند. همچنین، استفاده از گاز مناسب و نظارت بر فشار سیستم از اهمیت بالایی برخوردار است. در نهایت، انجام این کار به‌طور صحیح به افزایش عمر مفید دستگاه و حفظ کارایی کولر گازی کمک می‌کند.
ابزارهای تخصصی برای شارژ گاز کولر گازی
برای گاز زدن کولر گازی، استفاده از ابزارهای دقیق و تخصصی از اهمیت زیادی برخوردار است. این ابزارها به تکنسین‌ها کمک می‌کنند تا به‌طور مؤثر گاز مبرد را به سیستم کولر گازی منتقل کرده و از بروز مشکلاتی مانند نشت گاز، فشار نامناسب و آسیب به دستگاه جلوگیری کنند. در دوره آموزش نصب کولر گازی و این مقاله به بررسی و کاربرد هر یک از این ابزارهای تخصصی پرداخته شده است.
مانومتر (Manifold Gauge)
مانومتر ابزاری است که برای اندازه‌گیری فشار گاز داخل سیستم کولر گازی استفاده می‌شود. این دستگاه شامل دو صفحه فشار است که یکی فشار بالا (High Pressure) و دیگری فشار پایین (Low Pressure) را نشان می‌دهد. مانومتر به شیلنگ‌ها متصل شده و تعمیرکار از آن برای کنترل فشار گاز در سیستم استفاده می‌کند.
-
نظارت بر فشار سیستم و تنظیم دقیق میزان گاز وارد شده به کولر گازی.
-
کمک به شناسایی نشت گاز یا مشکلات فشار در سیستم.
-
اطمینان از اینکه سیستم در فشار مناسب برای عملکرد بهینه قرار دارد.
شیلنگ‌های شارژ (Charging Hoses)
شیلنگ‌های شارژ به‌طور مستقیم از سیلندر گاز به سیستم کولر گازی متصل می‌شوند. این شیلنگ‌ها معمولاً در سه رنگ مختلف طراحی می‌شوند: قرمز برای فشار بالا، آبی برای فشار پایین و زرد برای اتصال به سیلندر گاز. شیلنگ‌ها از مواد مقاوم به فشار و دما ساخته شده‌اند تا از نشت گاز جلوگیری کنند و عمل انتقال گاز را به‌طور مؤثر انجام دهند.
-
انتقال گاز مبرد از سیلندر به سیستم کولر گازی.
-
جلوگیری از نشت گاز در حین شارژ و اطمینان از ورود صحیح گاز به سیستم.
-
اتصال به نقاط مختلف سیستم کولر برای شارژ گاز به مقدار دقیق.
پمپ وکیوم (Vacuum Pump)
پمپ وکیوم برای تخلیه هوا و رطوبت از سیستم کولر گازی قبل از شارژ گاز استفاده می‌شود. این مرحله ضروری است، زیرا وجود هوا یا رطوبت در سیستم می‌تواند به یخ‌زدگی گاز مبرد، آسیب به کمپرسور و کاهش کارایی کولر گازی منجر شود.
-
ایجاد خلا در سیستم و خارج کردن هوای اضافی و رطوبت از آن.
-
آماده‌سازی سیستم برای شارژ گاز مبرد و جلوگیری از مشکلات ناشی از ورود رطوبت.
-
اطمینان از عملکرد صحیح سیستم پس از شارژ گاز.
سیلندر گاز مبرد (Refrigerant Cylinder)
سیلندر گاز مبرد حاوی گازهای مختلفی مانند R-22، R-410A یا R-32 است که برای شارژ کولر گازی استفاده می‌شوند. این سیلندرها باید از مواد مقاوم به فشار ساخته شوند و مجهز به شیرهای ایمنی برای جلوگیری از نشت گاز باشند. درکلاس آموزش تعمیر کولرگازی با تمامی این تجهیزات عملی در شارژ کمپرسور تمرین میکنید.
-
ذخیره‌سازی گاز مبرد برای انتقال به سیستم کولر گازی.
-
انتقال گاز به‌طور ایمن از سیلندر به سیستم کولر از طریق شیلنگ‌ها.
-
اطمینان از استفاده از گاز مناسب و مقدار دقیق مورد نیاز برای کولر گازی.
ابزارهای ایمنی (Safety Tools)
ابزارهای ایمنی شامل دستکش‌های مقاوم، عینک محافظ و ماسک‌های تنفسی هستند که در حین گاز زدن کولر گازی برای محافظت از فرد تعمیرکار استفاده می‌شوند. گازهای مبرد می‌توانند آسیب‌های جدی به پوست و دستگاه تنفسی وارد کنند، به همین دلیل استفاده از این ابزارها ضروری است.
-
محافظت از پوست در برابر تماس مستقیم با گازهای سرد و سمی.
-
جلوگیری از آسیب به چشم‌ها و دستگاه تنفسی در حین کار با گازهای مبرد.
-
حفظ ایمنی فرد در محیط کار و جلوگیری از خطرات احتمالی.
دمنده (Blower)
دمنده یا فن برای تهویه هوای اضافی و تأمین فشار مناسب در سیستم کولر گازی به‌کار می‌رود. این ابزار کمک می‌کند تا فشار سیستم به‌طور یکنواخت و بهینه تنظیم شود و گاز مبرد به‌طور مؤثر وارد سیستم شود.
-
تنظیم فشار در سیستم کولر گازی و اطمینان از ورود یکنواخت گاز به سیستم.
-
خنک‌سازی تجهیزات و دستگاه‌های مورد استفاده در فرآیند شارژ گاز.
-
کمک به گردش هوا و جلوگیری از فشار زیاد در سیستم.
دستگاه تست نشتی (Leak Detector)
دستگاه تست نشتی برای شناسایی نشت گاز از سیستم کولر گازی استفاده می‌شود. پس از شارژ گاز، تعمیرکار از این دستگاه برای بررسی نشت گاز در نقاط مختلف سیستم استفاده می‌کند. این دستگاه به‌ویژه برای اطمینان از عدم نشت گاز پس از فرآیند شارژ ضروری است.
-
شناسایی محل دقیق نشت گاز در سیستم.
-
اطمینان از اینکه سیستم بعد از شارژ گاز هیچ نشت گازی ندارد.
-
جلوگیری از هدررفت گاز و بهبود عملکرد کولر گازی.
ترموستات (Thermometer)
ترموستات یا دماسنج برای اندازه‌گیری دمای سیستم کولر گازی استفاده می‌شود. این ابزار به‌ویژه برای تنظیم دمای کولر گازی و اطمینان از عملکرد بهینه دستگاه ضروری است.
-
کنترل دمای کولر گازی برای اطمینان از عملکرد بهینه دستگاه.
-
کمک به تنظیم دمای سیستم برای جلوگیری از بروز مشکلات دمایی.
-
بررسی دمای سیستم در حین فرآیند شارژ گاز.
استفاده از ابزارهای تخصصی در فرآیند گاز زدن کولر گازی نقش کلیدی در بهبود عملکرد سیستم و افزایش عمر مفید آن دارد. هر ابزار به‌طور خاص برای انجام وظایف مهمی طراحی شده که از ورود گاز مبرد به سیستم تا جلوگیری از نشت، فشار بیش از حد یا کمبود گاز را کنترل می‌کند. به‌کارگیری صحیح این ابزارها نه‌تنها از مشکلات احتمالی جلوگیری می‌کند بلکه اطمینان از عملکرد بهینه کولر گازی را نیز فراهم می‌آورد. با گذراندن دوره آموزش نصب کولر گازی میتوانید این مراحل را عملی تمرین کنید.
