خازن و ابرخازن
خازن‌ها و ابرخازن‌ها در بسیاری از سیستم‌های الکترونیکی و الکتریکی نقش حیاتی دارند. این قطعات الکترونیکی در کاربردهای مختلفی از جمله ذخیره‌سازی انرژی، فیلتر کردن سیگنال‌ها، و مدارهای تایمینگ استفاده می‌شوند. در دوره آموزش الکترونیک و این مقاله به بررسی انواع خازن‌ها، کاربردها، ویژگی‌ها و نحوه تست و اندازه‌گیری آن‌ها به‌ویژه ابرخازن‌ها می‌پردازد.
تعریف خازن
خازن‌ها دستگاه‌هایی هستند که انرژی را در یک میدان الکتریکی ذخیره می‌کنند. این قطعات از دو صفحه هادی که با یک ماده دی‌الکتریک از هم جدا شده‌اند، تشکیل شده‌اند. ظرفیت خازن که با واحد فاراد (F) اندازه‌گیری میشود، به‌طور مستقیم نشان‌دهنده مقدار بار الکتریکی ذخیره‌شده بر اساس ولتاژ است. در دوره آموزش تعمیرات برد نیز اولین مبحث از قطعات الکترونیکی خازن است که درباره آن مفصل و عملی بحث میشود.

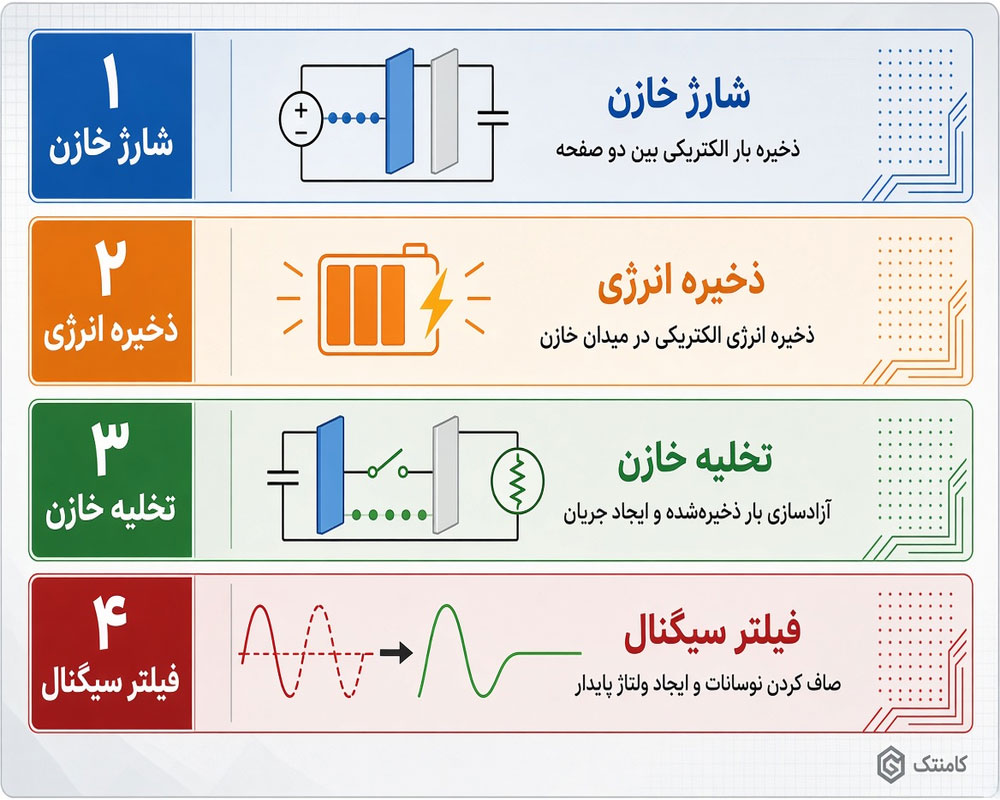

کارایی خازن

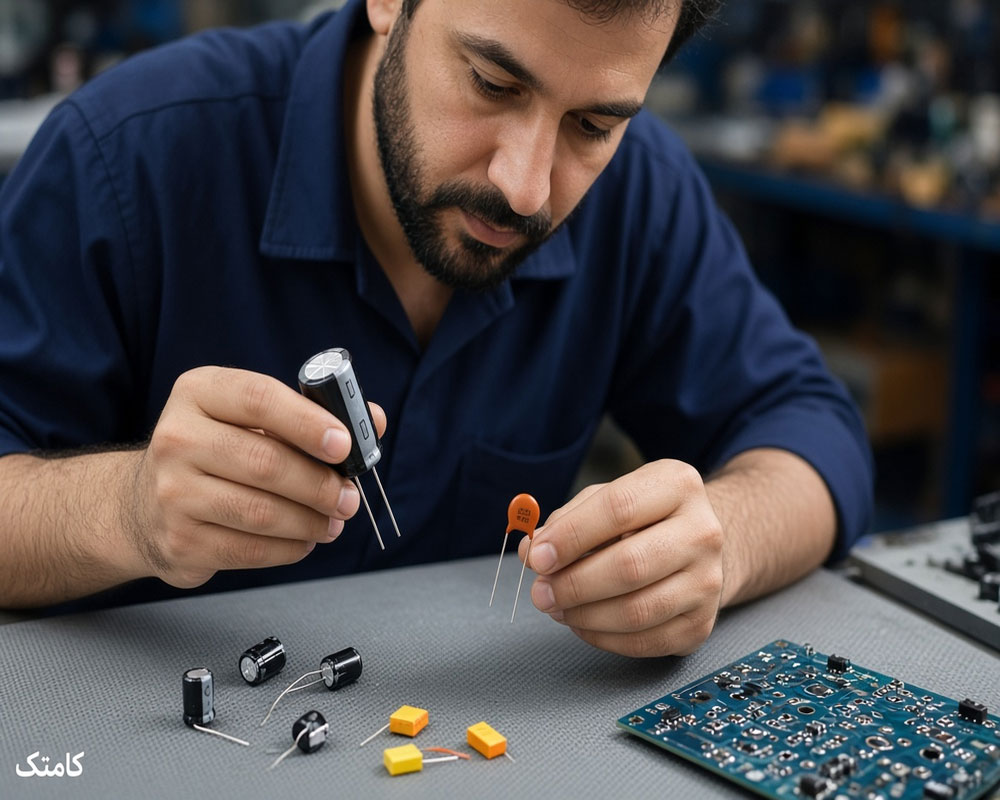

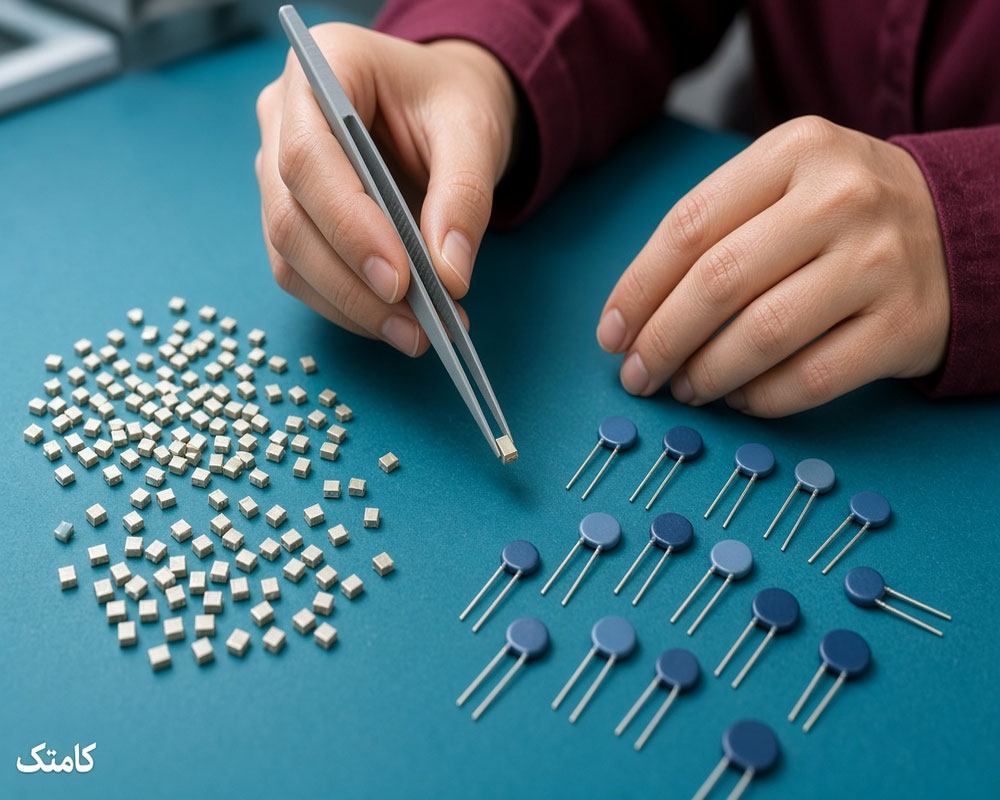

خازن‌های سرامیکی
خازن‌های سرامیکی از دی‌الکتریک‌های سرامیکی ساخته می‌شوند و برای کاربردهای فرکانس بالا مناسب هستند. این خازن‌ها در مدارهای RF، فیلترها، و مدارهای تایمینگ استفاده می‌شوند. ویژگی اصلی این خازن‌ها پایداری بالا و ظرفیت پایین تا متوسط است. خازن‌های سرامیکی کلاس 1 (C0G/NP0) پایداری دمایی عالی دارند، در حالی که کلاس 2 (X7R) ظرفیت بالاتر و ضریب دما دارند.

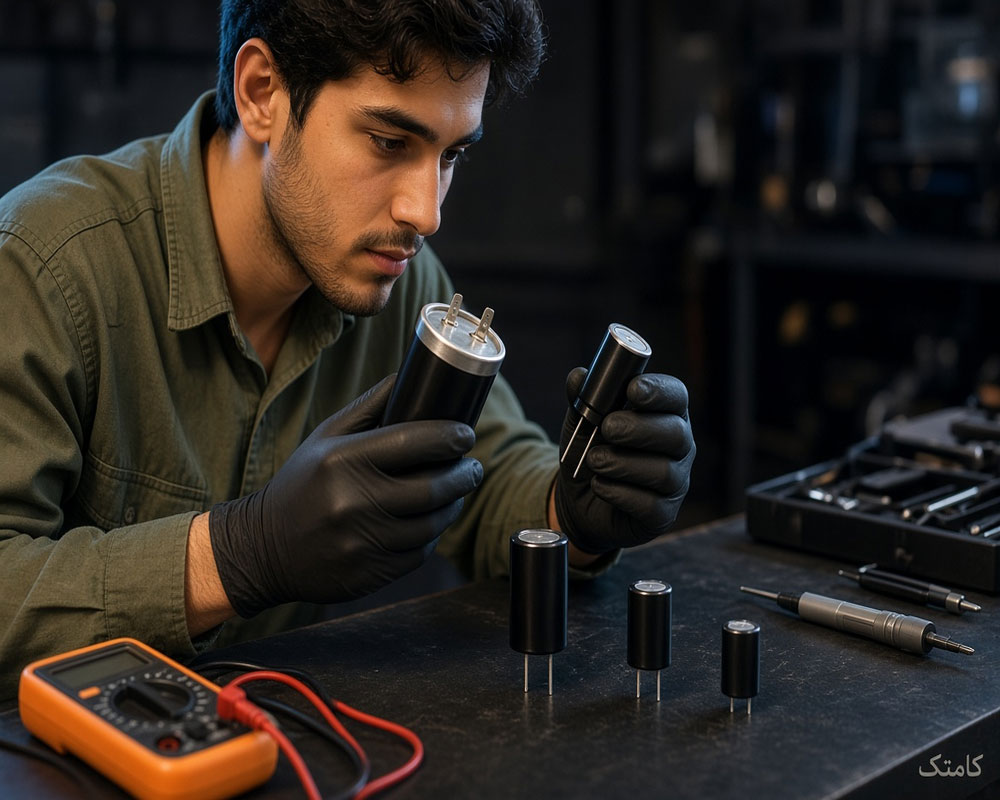

خازن‌های الکترولیتی
خازن‌های الکترولیتی به‌دلیل داشتن ظرفیت‌های بسیار بالا و قیمت مناسب، در مدارهای فیلترینگ و تقویت‌کننده‌های DC کاربرد دارند. این خازن‌ها معمولاً از جنس آلومینیوم یا تانتالوم هستند و برای ذخیره‌سازی انرژی در مقیاس بزرگ استفاده می‌شوند. این خازن‌ها به‌ویژه برای کاربردهایی که نیاز به ولتاژهای پایین و ظرفیت‌های بالا دارند، مناسب‌اند.

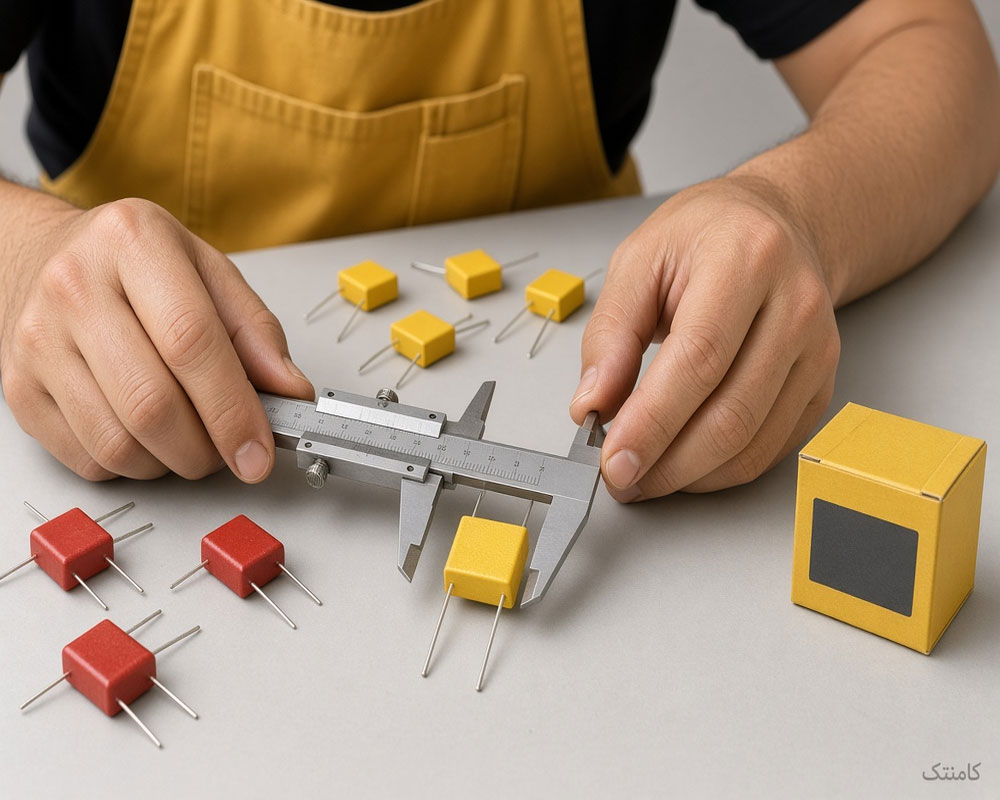

خازن‌های فیلمی
خازن‌های فیلمی از ورق‌های پلاستیکی به‌عنوان دی‌الکتریک استفاده می‌کنند و معمولاً در سیستم‌هایی که نیاز به عملکرد طولانی‌مدت و استحکام بالا دارند، به‌کار می‌روند. این خازن‌ها دارای مقاومت ESR پایین و پایداری دمایی بالایی هستند. در فیلترها و سیستم‌های صوتی بسیار محبوب هستند.

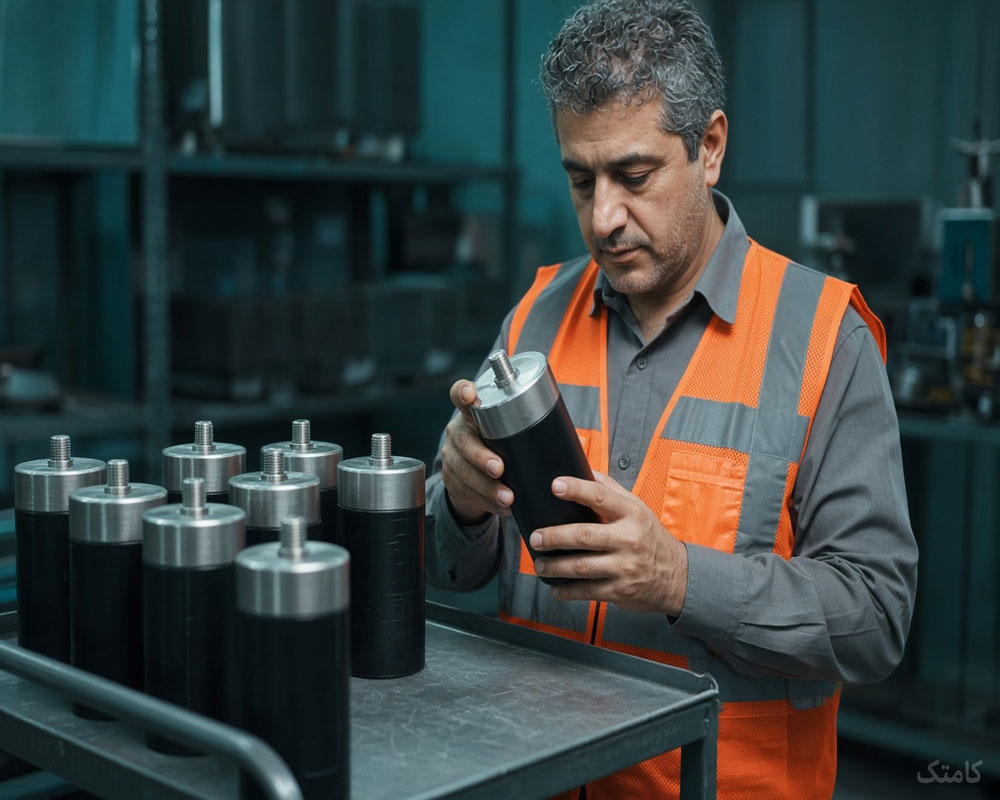

ابرخازن‌ها: ذخیره‌سازی انرژی سریع و کارآمد

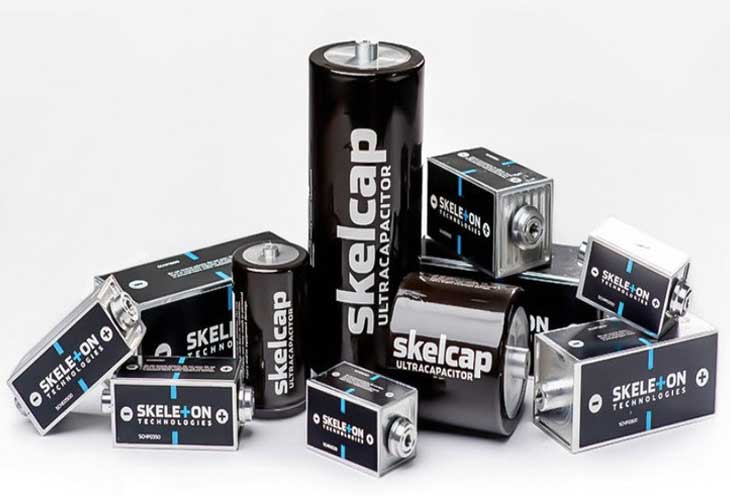

ابرخازن‌ها یا سوپرکاپاسیتورها، خازن‌هایی با ظرفیت بسیار بالا هستند که می‌توانند انرژی زیادی را ذخیره کنند. این خازن‌ها به‌ویژه در کاربردهایی که نیاز به ذخیره‌سازی سریع انرژی دارند، مانند خودروهای برقی و سیستم‌های بازیابی انرژی، کاربرد دارند. ابرخازن‌ها می‌توانند انرژی را سریعاً ذخیره کرده و در زمان کوتاهی تخلیه کنند.
کاربردهای خازن‌ها: از فیلتر کردن سیگنال‌ها تا بازیابی انرژی
فیلتر کردن سیگنال‌ها
خازن‌ها در مدارهای فیلتر برای حذف نویز و صاف‌سازی سیگنال‌ها استفاده می‌شوند. در این کاربردها، خازن‌ها می‌توانند سیگنال‌های AC را از سیگنال‌های DC جدا کنند و یا فرکانس‌های ناخواسته را حذف کنند.
ذخیره‌سازی و بازیابی انرژی
خازن‌ها به‌ویژه ابرخازن‌ها در سیستم‌های ذخیره‌سازی انرژی کاربرد دارند. در این سیستم‌ها، انرژی به‌صورت سریع ذخیره و در صورت نیاز به‌طور فوری تخلیه میشود. این ویژگی در سیستم‌های انتقال انرژی، خودروهای الکتریکی، و دستگاه‌های قابل حمل به‌طور گسترده‌ای کاربرد دارد.
کاربرد در مدارهای تایمینگ
در مدارهای تایمینگ، خازن‌ها برای ایجاد تأخیر زمانی و یا کنترل سرعت تغییرات ولتاژ استفاده می‌شوند. این کاربردها در درایوهای موتور، ترموستات‌ها، و سیستم‌های صوتی دیده میشود.
استفاده در سیستم‌های بازیابی انرژی

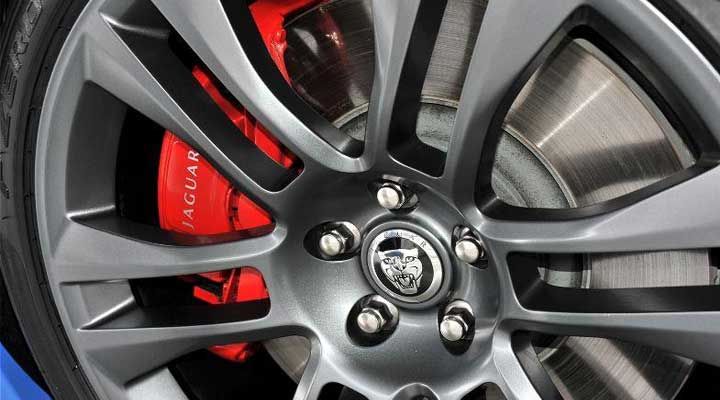

در سیستم‌های ترمز بازیابی انرژی در خودروهای برقی، قطارها و کشتی‌ها، از ابرخازن‌ها برای ذخیره‌سازی انرژی حاصل از ترمز استفاده میشود. این انرژی می‌تواند به‌طور سریع به سیستم باز گردد و در هنگام نیاز مجدداً استفاده شود.
روش‌های تست و اندازه‌گیری خازن‌ها

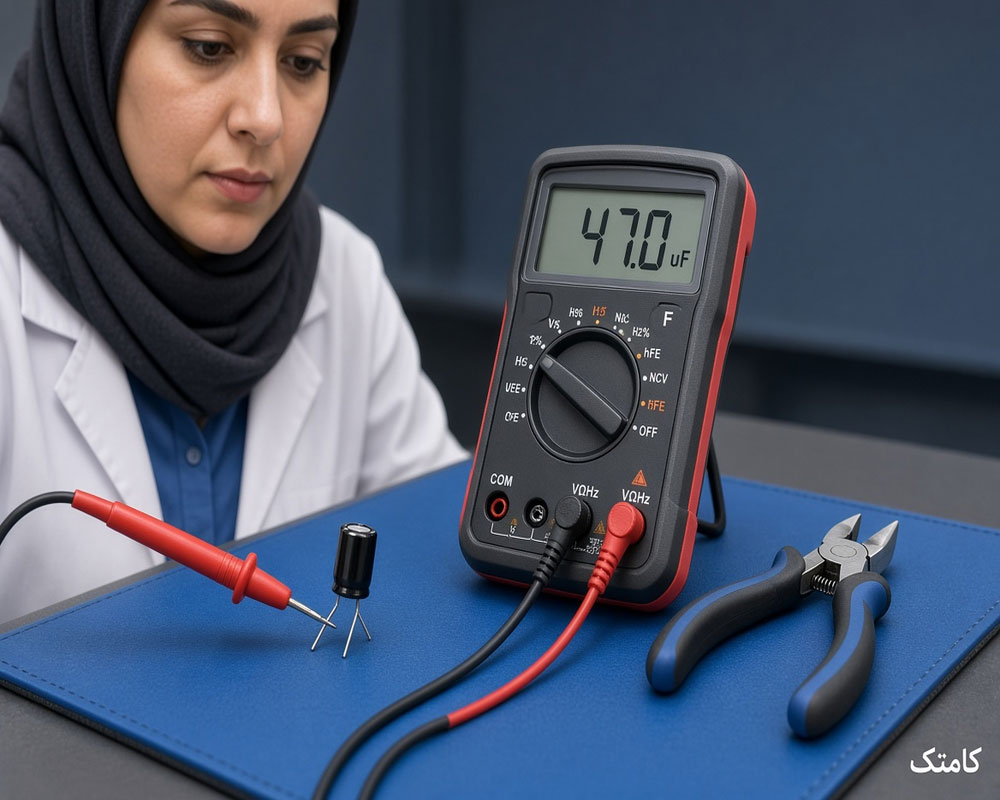

مولتی‌متر دیجیتال
برای اندازه‌گیری ظرفیت خازن‌ها، مولتی‌مترهای دیجیتال به‌طور معمول از روش‌های شارژ و تخلیه برای اندازه‌گیری ظرفیت استفاده می‌کنند. این دستگاه‌ها به‌طور معمول دارای حالت تست خازن هستند که ظرفیت خازن را در واحد فاراد اندازه‌گیری می‌کنند. در دوره آموزش الکترونیک کاربرد مولتی متر عملا روی قطعات الکترونیکی تدریس میشود.
اندازه‌گیری مقاومت معکوس
اندازه‌گیری مقاومت معکوس یکی از روش‌های مهم برای بررسی وضعیت سلامت خازن‌ها است. این مقاومت نشان‌دهنده میزان نشتی خازن است و خازن‌هایی که نشتی بالا دارند معمولاً عملکرد ضعیفی دارند و باید تعویض شوند.
اندازه‌گیری ESR (مقاومت سری معادل)
ESR یکی از معیارهای مهم برای ارزیابی عملکرد خازن‌ها به‌ویژه در خازن‌های الکترولیتی است. این مقاومت بر عملکرد کلی مدار تأثیر می‌گذارد و برای بررسی سلامت خازن از دستگاه ESR متر استفاده میشود.
دستگاه‌های اندازه‌گیری خازن‌ها
دستگاه تستر خازن
تسترهای خازن معمولاً برای اندازه‌گیری دقیق ظرفیت و ESR خازن‌ها طراحی شده‌اند. این دستگاه‌ها دقیق‌تر از مولتی‌مترها هستند و برای تست خازن‌های الکترولیتی و دیگر خازن‌ها بسیار مفید هستند.

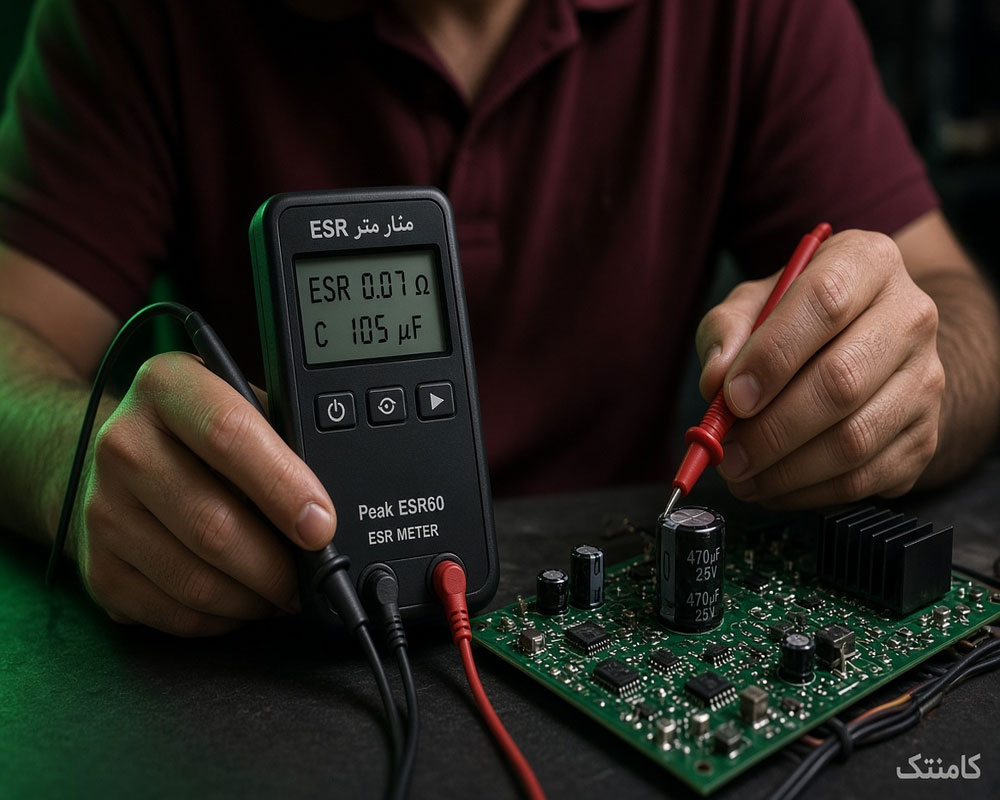

ESR متر
این دستگاه برای اندازه‌گیری مقاومت سری معادل خازن‌ها استفاده میشود. استفاده از ESR متر برای بررسی سلامت خازن‌های الکترولیتی و سیستم‌های فیلترینگ ضروری است.
تستر دیجیتال پیشرفته
تسترهای دیجیتال پیشرفته به‌طور دقیق‌تر پارامترهای خازن‌ها را اندازه‌گیری می‌کنند و برای اندازه‌گیری دقیق ظرفیت، ESR و مقاومت معکوس خازن‌ها در محیط‌های آزمایشگاهی و صنعتی کاربرد دارند. در دوره آموزش الکترونیک و تعمیر برد با انواع تسترها آشنا میشوید.

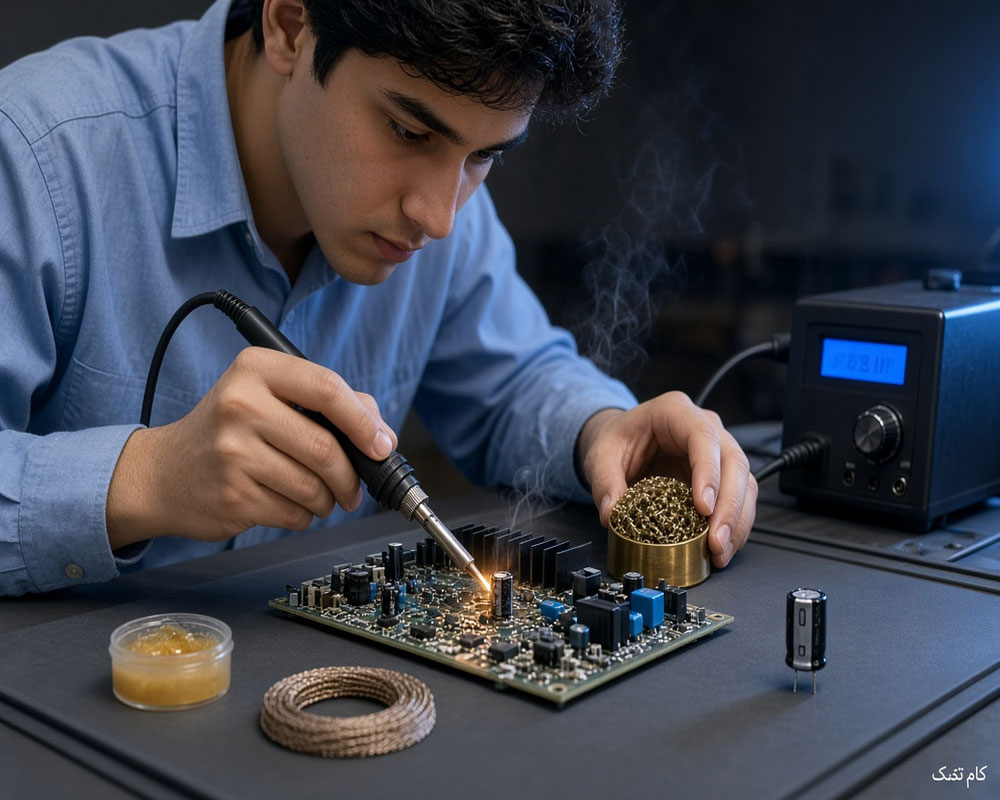

روش تعویض خازن‌ها روی مدار
انتخاب خازن مناسب
هنگام تعویض خازن‌ها، باید خازن‌هایی با ظرفیت و ولتاژ مشابه استفاده کنید. همچنین، مقدار ESR و نوع دی‌الکتریک خازن جدید باید با ویژگی‌های خازن قدیمی سازگار باشد.
ابزارهای مورد نیاز
برای تعویض خازن‌ها به ابزارهایی مانند هویه، سیم لحیم با کیفیت بالا و پنس‌های دقیق نیاز دارید. همچنین برای تست صحت عملکرد خازن جدید باید از دستگاه‌های تست خازن استفاده کنید.
خازن‌ها و ابرخازن‌ها اجزای ضروری در بسیاری از سیستم‌های الکترونیکی و ذخیره‌سازی انرژی هستند. انتخاب نوع خازن مناسب و اندازه‌گیری دقیق آن‌ها با استفاده از دستگاه‌های پیشرفته، به حفظ عملکرد بهینه سیستم‌ها کمک می‌کند. ابرخازن‌ها، به‌ویژه در زمینه ذخیره‌سازی سریع انرژی و بازیابی آن، به‌عنوان یک فناوری نوین در حال تحول هستند و کاربردهای گسترده‌ای در صنعت خودروهای الکتریکی و سیستم‌های انرژی دارند.
ابرخازن چیست و چه کارایی دارد
ابرخازن‌ها (Supercapacitors) یا خازن‌های فوق‌العاده، به‌عنوان یکی از فناوری‌های نوین در ذخیره‌سازی انرژی، توانایی‌های منحصر به‌فردی دارند که آن‌ها را از خازن‌های معمولی و حتی باتری‌ها متمایز می‌کند. این خازن‌ها قادر به ذخیره‌سازی مقادیر زیادی انرژی در مدت زمان کوتاه و تخلیه آن در مدت زمان بسیار کم هستند. این ویژگی‌ها باعث شده است که ابرخازن‌ها در کاربردهای مختلف صنعتی و تجاری، از جمله باتری موبایل، سیستم‌های انرژی‌های تجدیدپذیر، و سیستم‌های ذخیره‌سازی انرژی در صنعت حمل‌ونقل، کاربرد فراوانی پیدا کنند.
اصول کارکرد ابرخازن‌ها

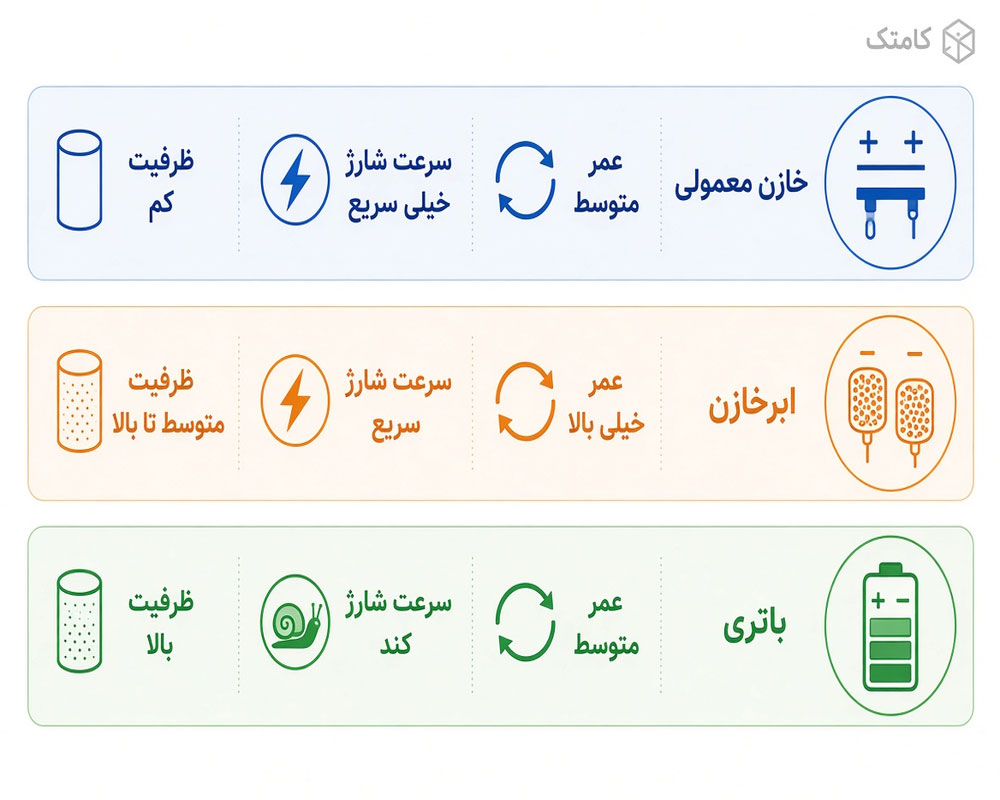

ابرخازن‌ها یا سوپرکاپاسیتورها، برخلاف باتری‌ها که از واکنش‌های شیمیایی برای ذخیره‌سازی و تخلیه انرژی استفاده می‌کنند، انرژی را از طریق جابجایی بار الکتریکی بین دو الکترود و الکترولیت ذخیره می‌کنند. این فرآیند باعث میشود که ابرخازن‌ها بتوانند انرژی را با سرعت بسیار بالا ذخیره و تخلیه کنند، در حالی که ظرفیت ذخیره‌سازی آن‌ها بیشتر از خازن‌های معمولی است، اما کمتر از باتری‌ها.
ویژگی‌های اصلی ابرخازن‌ها
-
ظرفیت بالا در مقایسه با خازن‌های معمولی: ابرخازن‌ها قادرند انرژی زیادی را ذخیره کنند، با این حال ظرفیت آن‌ها هنوز کمتر از باتری‌ها است.
-
دشارژ و شارژ سریع: ابرخازن‌ها می‌توانند انرژی را در چند ثانیه ذخیره و تخلیه کنند، که این ویژگی برای کاربردهایی که نیاز به بارگذاری سریع دارند بسیار مفید است.
-
طول عمر بالا: ابرخازن‌ها معمولاً عمر طولانی‌تری دارند. این به دلیل عدم وابستگی به واکنش‌های شیمیایی است که در باتری‌ها رخ می‌دهد.
-
کارکرد در دماهای گسترده: ابرخازن‌ها می‌توانند در دماهای بسیار پایین یا بسیار بالا به‌طور مؤثر عمل کنند.
کاربرد ابرخازن‌ها در صنعت
1. صنعت خودرو:
یکی از بزرگ‌ترین و مهم‌ترین کاربردهای ابرخازن‌ها در صنعت خودروهای الکتریکی (EVs) و هیبریدی است. در این صنعت، ابرخازن‌ها به‌عنوان منابع انرژی پشتیبان برای تقویت توان لحظه‌ای و افزایش کارایی خودروهای برقی استفاده می‌شوند. به‌ویژه در سیستم‌های بازیابی انرژی ترمز (regenerative braking)، ابرخازن‌ها برای ذخیره‌سازی انرژی حاصل از ترمز و انتقال آن به موتور استفاده می‌شوند. این ویژگی به کاهش مصرف انرژی و افزایش کارایی سیستم‌های ترمز در خودروهای برقی و هیبریدی کمک می‌کند.
2. سیستم‌های انرژی تجدیدپذیر:
در سیستم‌های انرژی‌های تجدیدپذیر مانند نیروگاه‌های خورشیدی و بادی، ابرخازن‌ها می‌توانند به‌عنوان ذخیره‌سازهای انرژی برای مدیریت نوسانات تولید انرژی به‌کار روند. ابرخازن‌ها با سرعت بالا قادر به ذخیره و تخلیه انرژی هستند و این امکان را فراهم می‌کنند که انرژی تولیدشده از منابع تجدیدپذیر در مواقع نیاز به‌طور آنی در دسترس قرار گیرد. این ویژگی‌ها به‌ویژه در مناطقی که نیاز به ذخیره‌سازی فوری انرژی دارند، حیاتی است.
3. سیستم‌های اضطراری و ذخیره‌سازی انرژی:
در سیستم‌های برق اضطراری و ذخیره‌سازی انرژی برای ساختمان‌ها و مراکز داده، ابرخازن‌ها به‌عنوان منابع انرژی سریع و قابل اعتماد استفاده می‌شوند. این سیستم‌ها نیاز به ذخیره‌سازی سریع انرژی دارند تا در مواقع قطع برق، تأمین انرژی برای تجهیزات حیاتی را فراهم کنند.
ابرخازن‌ها در باتری موبایل و دستگاه‌های الکترونیکی
1. افزایش عمر باتری موبایل:
یکی از بزرگ‌ترین چالش‌های باتری‌های لیتیوم-یونی موبایل‌ها، کاهش کارایی و طول عمر آن‌ها در طول زمان است. ابرخازن‌ها می‌توانند به‌عنوان یک مکمل یا حتی جایگزین برای باتری‌ها در موبایل‌ها استفاده شوند. این فناوری می‌تواند سرعت شارژ و دشارژ باتری را افزایش دهد، به‌طوری که باتری‌ها سریع‌تر شارژ می‌شوند و عمر آن‌ها به میزان قابل توجهی افزایش می‌یابد. همچنین، ابرخازن‌ها می‌توانند به عنوان منبع ذخیره‌سازی انرژی موقت عمل کنند و باتری‌ها را از فشار زیادی که به دلیل نیاز به شارژ مداوم وارد میشود، آزاد کنند.
2. کاهش وزن و حجم باتری‌ها:
با استفاده از ابرخازن‌ها در دستگاه‌های موبایل، می‌توان حجم و وزن باتری‌ها را کاهش داد. این ویژگی به‌ویژه در گوشی‌های هوشمند و دستگاه‌های قابل حمل که محدودیت‌های زیادی در فضای داخلی دارند، بسیار حیاتی است. ابرخازن‌ها می‌توانند انرژی زیادی را در فضای کوچکی ذخیره کنند و به این ترتیب، دستگاه‌ها به‌طور کارآمدتری عمل می‌کنند.
ابرخازن‌ها در انرژی‌های دیگر
1. سیستم‌های ذخیره‌سازی انرژی در مقیاس بزرگ:
یکی از کاربردهای عمده ابرخازن‌ها در ذخیره‌سازی انرژی در مقیاس بزرگ است. این سیستم‌ها می‌توانند برای ذخیره‌سازی انرژی از منابع مختلف مانند انرژی بادی، خورشیدی یا حتی شبکه‌های برق استفاده شوند. ابرخازن‌ها با قابلیت ذخیره‌سازی انرژی به‌صورت آنی و در حجم بالا، می‌توانند به تثبیت شبکه‌های برق کمک کنند و نوسانات تولید انرژی را کاهش دهند.
2. میکروگریدها و شبکه‌های توزیع انرژی:
در میکروگریدها و شبکه‌های توزیع انرژی، که نیاز به مدیریت دقیق انرژی دارند، ابرخازن‌ها می‌توانند به‌عنوان منابع ذخیره‌سازی انرژی برای تأمین توان لحظه‌ای عمل کنند. این سیستم‌ها می‌توانند به‌طور مؤثری به مدیریت و بهینه‌سازی مصرف انرژی در سطح محلی کمک کنند.
چالش‌ها و موانع استفاده از ابرخازن‌ها
-
ظرفیت ذخیره‌سازی محدود: باوجود قابلیت‌های بالا در ذخیره‌سازی انرژی، ابرخازن‌ها هنوز هم ظرفیت ذخیره‌سازی کمتری نسبت به باتری‌ها دارند. این امر ممکن است باعث محدودیت در استفاده از آن‌ها در برخی کاربردها شود.
-
هزینه بالا: فناوری ابرخازن‌ها به‌طور کلی از نظر هزینه بالاتر از باتری‌ها است، که می‌تواند باعث محدودیت در پذیرش آن‌ها در برخی صنایع شود.
-
مشکلات در تولید انبوه: تولید ابرخازن‌ها در مقیاس صنعتی هنوز با مشکلاتی در زمینه هزینه‌ها و عملکرد مواجه است که نیازمند پیشرفت در فناوری ساخت آن‌ها است.
ابرخازن‌ها با ویژگی‌هایی مانند ذخیره‌سازی سریع انرژی، طول عمر بالا و توانایی عملکرد در دماهای مختلف، به یک گزینه مناسب برای کاربردهای صنعتی، خودروهای الکتریکی، سیستم‌های انرژی تجدیدپذیر و حتی دستگاه‌های موبایل تبدیل شده‌اند. هرچند که ظرفیت ذخیره‌سازی آن‌ها هنوز از باتری‌ها کمتر است، اما مزایای دیگرشان به ویژه در ذخیره‌سازی سریع انرژی، آن‌ها را به یکی از فناوری‌های پرطرفدار در حوزه ذخیره‌سازی انرژی تبدیل کرده است. با پیشرفت‌های بیشتر در تکنولوژی ساخت و کاهش هزینه‌ها، می‌توان انتظار داشت که ابرخازن‌ها در آینده نزدیک در بخش‌های بیشتری از صنایع الکترونیکی و انرژی استفاده شوند.
