آی سی‌های چسبی (Sticky ICs) در گوشی‌های موبایل به‌عنوان واحدهای مدار مجتمع نقش حیاتی دارند و خرابی آنها می‌تواند منجر به اختلالات شدید در عملکرد دستگاه شود. در دوره آموزش تعمیر موبایل این آی سی‌ها معمولاً به‌وسیله چسب‌های حرارتی (Thermal Adhesive) به برد متصل می‌شوند و فرآیند تعویض آن‌ها نیازمند دقت و استفاده از ابزارهای تخصصی است. در این مقاله، به بررسی مراحل دقیق و فنی تعویض آی سی چسبی برد گوشی موبایل، ابزارهای مورد نیاز، و نکات مهم در انجام این فرآیند خواهیم پرداخت.

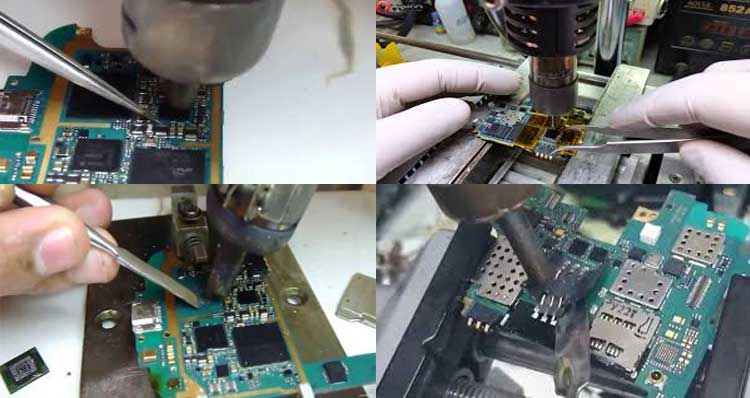

نحوه تعویض آی سی چسبی برد گوشی موبایل

آی سی‌های چسبی (Sticky ICs) در گوشی‌های موبایل به‌عنوان واحدهای مدار مجتمع نقش حیاتی دارند و خرابی آنها می‌تواند منجر به اختلالات شدید در عملکرد دستگاه شود. این آی سی‌ها معمولاً به‌وسیله چسب‌های حرارتی (Thermal Adhesive) به برد متصل می‌شوند و فرآیند تعویض آن‌ها نیازمند دقت و استفاده از ابزارهای تخصصی است. در این مقاله، به بررسی مراحل دقیق و فنی تعویض آی سی چسبی برد گوشی موبایل، ابزارهای مورد نیاز، و نکات مهم در انجام این فرآیند خواهیم پرداخت.

تجهیزات و ابزارهای تخصصی مورد نیاز

  1. هیتر دیجیتال (Hot Air Rework Station)
    یکی از ابزارهای ضروری برای انجام این فرآیند هیتر دیجیتال است. این دستگاه قادر به تنظیم دمای دقیق و ایجاد جریان هوای گرم یکنواخت در ناحیه مورد نظر است. این هیتر برای نرم کردن چسب‌های حرارتی استفاده می‌شود تا بتوان آی سی را از برد جدا کرد. این دستگاه باید توانایی تنظیم دما در بازه‌های مختلف و حفظ جریان هوای یکنواخت را داشته باشد تا از آسیب به دیگر قطعات حساس جلوگیری شود.

  2. پنس دقیق (Precision Tweezers)
    پنس‌های دقیق برای جدا کردن آی سی از سطح برد بدون وارد کردن آسیب به پایه‌ها و دیگر قطعات برد استفاده می‌شود. این ابزار باید سبک و دقیق باشد تا بتوان آی سی را به‌آرامی و بدون آسیب برداشته و از مکان خود خارج کرد.

  3. چسب حرارتی (Thermal Adhesive)
    برای چسباندن آی سی جدید به برد از چسب‌های حرارتی مخصوص استفاده می‌شود. این چسب‌ها از ترکیبات اپوکسی ساخته شده‌اند که دارای قابلیت تحمل دمای بالا و چسبندگی قوی هستند. این چسب‌ها برای اتصال آی سی به‌طور دائم به برد استفاده می‌شوند.

  4. فلوکس (Flux)
    فلوکس ماده‌ای است که در لحیم‌کاری استفاده می‌شود. این ماده به تسهیل فرآیند لحیم‌کاری کمک می‌کند، از اکسیداسیون جلوگیری می‌کند و باعث ایجاد اتصالات الکتریکی بهتر می‌شود. فلوکس به‌ویژه در لحیم‌کاری پایه‌های آی سی جدید کاربرد دارد.

  5. سیم لحیم (Soldering Wire)
    سیم لحیم برای اتصال پایه‌های آی سی به برد مورد استفاده قرار می‌گیرد. این سیم‌ها معمولاً از ترکیب فلزاتی مانند قلع و مس ساخته می‌شوند و به‌عنوان واسطه برای ایجاد اتصال بین پایه‌های آی سی و برد استفاده می‌شوند.

  6. مولتی‌متر دیجیتال (Digital Multimeter)
    مولتی‌متر ابزار اندازه‌گیری است که برای تست اتصالات برد و اطمینان از عملکرد صحیح آی سی جدید استفاده می‌شود. این ابزار برای اندازه‌گیری مقاومت، ولتاژ و جریان در مدارهای مختلف کاربرد دارد.

  7. کارت تست (Test Jig)
    این ابزار برای بررسی و تست عملکرد گوشی پس از نصب آی سی جدید به کار می‌رود. کارت تست به‌عنوان یک ابزار اطمینان‌دهنده برای بررسی عملکرد درست آی سی جدید و اطمینان از عملکرد صحیح دستگاه استفاده می‌شود.

  8. برد هولدر (PCB Holder)
    برد هولدر برای ثابت نگه‌داشتن برد در حین انجام عملیات تعمیرات و جلوگیری از آسیب به سایر قطعات کاربرد دارد. این ابزار باید به‌گونه‌ای طراحی شود که برد به‌طور ایمن در جای خود قرار گیرد و در حین کار حرکت نکند.

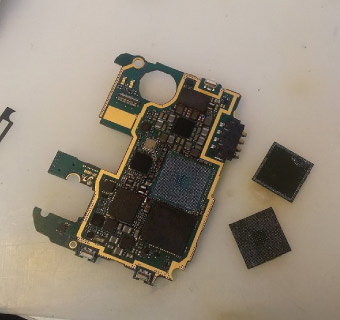

مراحل برداشتن آی سی چسبی از برد

1. خاموش کردن دستگاه و جدا کردن باتری

اولین گام در فرآیند تعمیرات گوشی، خاموش کردن دستگاه و قطع اتصال آن از برق است. این مرحله برای جلوگیری از هرگونه آسیب به قطعات الکترونیکی و جلوگیری از خطرات ناشی از اتصال به برق است. پس از خاموش کردن گوشی، باتری دستگاه باید به‌طور کامل از گوشی جدا شود. این کار امنیت تعمیرات را فراهم می‌کند و از هرگونه اتصال کوتاه و مشکلات احتمالی جلوگیری می‌کند.

2. گرم کردن برد با هیتر دیجیتال

برای برداشتن آی سی چسبی، باید برد به دمای خاصی گرم شود تا چسب‌های حرارتی نرم شوند. هیتر دیجیتال در این مرحله وارد عمل می‌شود. این دستگاه باید به‌طور یکنواخت دمای برد را افزایش دهد تا چسب‌های حرارتی به‌طور کامل نرم شوند. معمولاً دمای مناسب برای این فرآیند بین ۲۵۰ تا ۳۰۰ درجه سانتی‌گراد است. در این مرحله باید دقت کرد که دمای هیتر نه زیاد باشد که باعث آسیب به سایر قطعات برد شود و نه کم باشد که چسب‌ها نرم نشوند. جریان هوا باید به‌گونه‌ای تنظیم شود که باعث افزایش یکنواخت دما در سطح برد شود.

3. برداشتن آی سی با پنس دقیق

پس از آنکه چسب‌ها به‌طور کامل نرم شدند، از پنس دقیق برای برداشتن آی سی از سطح برد استفاده می‌شود. این کار باید با دقت و به‌آرامی انجام شود تا پایه‌های آی سی و برد آسیب نبینند. فشار زیاد می‌تواند به پایه‌های برد یا مدارهای زیرین آن آسیب وارد کند، بنابراین باید با دقت زیاد این کار انجام شود.

4. تمیز کردن سطح برد

پس از برداشتن آی سی، سطح برد باید به‌طور کامل از هرگونه باقی‌مانده چسب، فلوکس و آلودگی‌های احتمالی پاک شود. این کار با استفاده از تمیزکننده‌های مخصوص مانند الکل ایزوپروپیل و پاک‌کننده‌های فلوکس انجام می‌شود. تمیز کردن دقیق سطح برد برای جلوگیری از مشکلات در فرآیند لحیم‌کاری و نصب آی سی جدید ضروری است. هرگونه باقی‌مانده چسب یا آلودگی می‌تواند باعث اختلال در اتصال صحیح آی سی جدید شود.

مراحل نصب آی سی جدید

1. آماده‌سازی آی سی جدید

قبل از نصب آی سی جدید، باید آن را به‌طور دقیق بررسی کنید. آی سی جدید باید با مدل گوشی و مشخصات فنی آن سازگار باشد. همچنین، پایه‌های آی سی باید از نظر کیفیت بررسی شوند تا در فرآیند لحیم‌کاری به‌درستی به برد متصل شوند.

2. اعمال چسب حرارتی به سطح برد

در این مرحله، باید چسب حرارتی را به‌طور یکنواخت بر روی پشت آی سی و سطح برد اعمال کنید. چسب حرارتی باید از نوع اپوکسی باشد که بتواند دمای بالای آی سی را تحمل کرده و اتصال محکمی بین آی سی و برد ایجاد کند. چسب باید به‌گونه‌ای اعمال شود که در هنگام فشار دادن آی سی به برد، چسب از اطراف آی سی بیرون نزند و فقط در داخل اتصال باقی بماند.

3. لحیم‌کاری پایه‌های آی سی

پس از اعمال چسب، آی سی باید به‌طور دقیق در محل خود قرار گیرد. سپس باید پایه‌های آی سی جدید به برد لحیم شوند. این کار باید با دقت انجام شود تا از ایجاد اتصال کوتاه یا آسیب به پایه‌های دیگر جلوگیری شود. در این مرحله، از فلوکس برای تسهیل فرآیند لحیم‌کاری استفاده می‌شود. فلوکس کمک می‌کند که لحیم‌کاری به‌راحتی انجام شود و پایه‌های آی سی به‌درستی به برد متصل شوند.

4. آزمایش عملکرد آی سی جدید

پس از نصب آی سی جدید، باید از مولتی‌متر برای بررسی صحت اتصالات استفاده کرد. در این مرحله، مولتی‌متر می‌تواند برای بررسی مقاومت، ولتاژ و جریان در نقاط مختلف برد استفاده شود. همچنین، گوشی باید روشن شود و عملکرد آی سی جدید تست گردد. این تست‌ها شامل بررسی درست کارکرد آی سی در مدارهای مختلف و تست اتصالات باید انجام شود.

نکات تخصصی در فرآیند تعویض آی سی چسبی

  1. کنترل دقیق دما: باید از دمای صحیح برای هیتر دیجیتال استفاده شود تا چسب حرارتی به‌درستی نرم شود بدون اینکه به سایر قطعات آسیب برسد. دمای زیاد می‌تواند به برد آسیب زده و دماهای کم باعث نرم نشدن چسب خواهند شد.

  2. استفاده از ابزار مناسب: استفاده از ابزارهای دقیق و استاندارد برای انجام این فرآیند بسیار ضروری است. پنس‌های دقیق، هیتر دیجیتال با تنظیمات دقیق دما و سیم لحیم با کیفیت بالا، تمامی مراحل تعمیر را به بهترین شکل ممکن انجام می‌دهند.

  3. لحیم‌کاری بدون نقص: لحیم‌کاری باید با دقت زیاد انجام شود. پایه‌ها باید به‌طور صحیح و با لحیم با کیفیت به برد متصل شوند تا اتصال مناسبی برقرار شود.

  4. تمیزکاری کامل: تمامی باقی‌مانده‌ها و چسب‌های اضافی باید از روی برد پاک شوند تا هیچ‌گونه مزاحمتی در نصب آی سی جدید وجود نداشته باشد.

تعویض آی سی چسبی برد گوشی موبایل یک فرآیند تخصصی است که نیاز به مهارت، ابزارهای دقیق و دقت فراوان دارد که با شرکت در دوره آموزش تعمیرات موبایل این مسیر را عملی میتوانید تمرین کنید. با رعایت مراحل دقیق و استفاده از تجهیزات حرفه‌ای، می‌توان این فرآیند را با موفقیت انجام داد و از آسیب به دیگر قطعات جلوگیری کرد. این مهارت، برای تعمیرکاران موبایل بسیار ضروری است و می‌تواند به‌طور چشمگیری کیفیت خدمات و رضایت مشتریان را افزایش دهد.

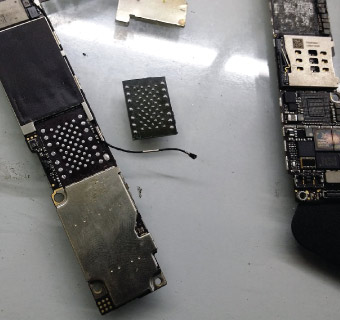

آی سی هارد گوشی برداشتن IC گوشی

نکات تخصصی در برداشتن آی سی چسبی گوشی موبایل

1. ضرورت احتیاط در اعمال حرارت به آی سی چسبی

یکی از مهم‌ترین نکات در فرآیند تعویض آی سی چسبی گوشی موبایل، اجتناب از اعمال حرارت زیاد به سطح آی سی و اطراف آن است. باید توجه داشت که حرارت بیش از حد می‌تواند به‌طور جدی به آی سی آسیب بزند. زمانی که حرارت زیادی به آی سی چسبی اعمال می‌شود، امکان ترکیدن چیپ و آسیب به پایه‌های آن وجود دارد. به‌ویژه در انواع آی سی‌های BGA (Ball Grid Array) که زیر آن‌ها چسب تزریق شده، دما باید به‌طور دقیق و کنترل‌شده تنظیم شود. هرگونه حرارت نامناسب باعث می‌شود که پایه‌های زیرین چیپ که به‌طور مستقیم به برد متصل هستند، از محل خود جدا شوند یا اتصال آن‌ها به برد قطع شود که در نتیجه، عملکرد آی سی به‌شدت تحت تأثیر قرار می‌گیرد و حتی می‌تواند منجر به آسیب جدی به گوشی شود.

2. دلایل استفاده از آی سی چسبی BGA در برد موبایل

آی سی‌های چسبی BGA در برد گوشی موبایل به‌دلیل ویژگی‌های خاص خود در جلوگیری از مشکلات مربوط به نفوذ رطوبت و ایزوله کردن قطعات به‌کار می‌روند. زمانی که این نوع آی سی‌ها نصب می‌شوند، چسب تزریقی زیر آن‌ها به‌طور مؤثر از نفوذ آب و رطوبت به‌ویژه از قسمت زیرین چیپ جلوگیری می‌کند. این ویژگی به‌ویژه در محیط‌های مرطوب و نواحی که گوشی در معرض رطوبت زیاد قرار می‌گیرد، از اهمیت ویژه‌ای برخوردار است.

علاوه بر این، چسب موجود زیر آی سی‌های BGA باعث افزایش استحکام و مقاومت آن‌ها در برابر ضربات می‌شود. در صورتی که گوشی موبایل به زمین بیفتد یا تحت فشار فیزیکی قرار گیرد، چسب تزریقی باعث می‌شود که آی سی در موقعیت خود ثابت بماند و از آسیب به پایه‌های آن جلوگیری شود. در نتیجه، با استفاده از این نوع چسب، دوام و عمر مفید دستگاه افزایش می‌یابد. همچنین، این روش از فرسایش و سردی لحیم در پایه‌های آی سی که در گوشی‌های قدیمی و به‌خصوص در استفاده‌های طولانی مدت رایج است، جلوگیری می‌کند. سرد شدن لحیم و عدم اتصال صحیح پایه‌ها یکی از عواملی است که باعث افت عملکرد گوشی‌های قدیمی و ایجاد اختلال در ارتباطات الکتریکی می‌شود.

3. ریسک بالای تعویض آی سی چسبی و احتمال خرابی کامل گوشی

تعویض آی سی چسبی یکی از حساس‌ترین و ریسک‌پذیرترین عملیات تعمیراتی در گوشی موبایل است. این فرآیند به‌دلیل استفاده از چسب‌های حرارتی و حساسیت بالای قطعات الکترونیکی، احتمال آسیب به برد یا دیگر اجزای داخلی گوشی را افزایش می‌دهد. به‌ویژه در هنگام برداشتن آی سی از روی برد، ممکن است پایه‌های زیر آی سی آسیب دیده یا از محل خود جدا شوند که در نتیجه، اتصالات الکتریکی برقرار نمی‌شود و عملکرد گوشی دچار اختلال می‌شود. در بسیاری از مواقع، تعویض آی سی چسبی می‌تواند باعث از کار افتادن دستگاه به‌طور کامل شود. از این رو، تعمیرکار باید با دقت و با استفاده از تجهیزات مناسب این عملیات را انجام دهد.

با توجه به ریسک بالای این عملیات، تعمیرکاران باید مشتری را به‌طور کامل آگاه سازند که تعویض آی سی چسبی می‌تواند با خطرات و آسیب‌های احتمالی همراه باشد. همچنین، این کار تنها باید توسط افراد متخصص و با تجربه انجام گیرد که با روش‌های دقیق و به‌روز در این زمینه آشنا هستند.

4. شرایط تعویض برد در صورت عدم ارزش اقتصادی دستگاه

در برخی موارد، ممکن است هزینه تعویض آی سی چسبی و تعمیر آن نسبت به ارزش اقتصادی دستگاه به‌صرفه نباشد. در این شرایط، تعمیرکاران ممکن است تصمیم به تعویض کامل برد دستگاه بگیرند. به‌ویژه زمانی که گوشی دارای ارزش اقتصادی بالایی نباشد یا هزینه تعویض آی سی چسبی به‌اندازه‌ای بالا باشد که نسبت به هزینه دستگاه ارزش نداشته باشد، تعویض برد می‌تواند انتخاب مناسب‌تری باشد.

تعویض برد به‌عنوان یک راه‌حل جایگزین در شرایطی که دستگاه دیگر از نظر اقتصادی به‌صرفه نیست، می‌تواند از بروز مشکلات بیشتر و نیاز به تعمیرات مکرر جلوگیری کند. در این مواقع، تعویض برد به‌عنوان یک گزینه سریع‌تر و مؤثرتر به‌شمار می‌رود.

5. نکات و توصیه‌ها برای تعمیرات موفق

  • کنترل دقیق دما: یکی از مهم‌ترین نکات در تعویض آی سی چسبی، کنترل دقیق دمای هیتر دیجیتال است. دما باید به‌طور تدریجی و یکنواخت افزایش یابد تا از آسیب به برد و آی سی جلوگیری شود. استفاده از دستگاه‌هایی با قابلیت تنظیم دقیق دما و جریان هوا ضروری است.

  • استفاده از فلوکس مناسب: هنگام لحیم‌کاری پایه‌های آی سی جدید، استفاده از فلوکس با کیفیت بالا بسیار مهم است. فلوکس کمک می‌کند که لحیم‌کاری به‌راحتی انجام شود و از ایجاد اتصالات کوتاه و مشکلات ناشی از سرد شدن لحیم جلوگیری می‌کند.

  • استفاده از تجهیزات دقیق و استاندارد: در طول فرآیند تعویض، استفاده از پنس‌های دقیق، سیم لحیم با کیفیت، هیتر دیجیتال با تنظیمات مناسب و ابزارهای تمیزکاری تخصصی می‌تواند به دستیابی به یک نتیجه دقیق و حرفه‌ای کمک کند.

  • اطلاع‌رسانی به مشتری: تعمیرکار موبایل باید به مشتری این نکته را گوشزد کند که تعویض آی سی چسبی ریسک‌هایی دارد و ممکن است به آسیب‌های جدی به دستگاه منجر شود. این اطلاعات باید پیش از انجام تعمیرات به مشتری منتقل شود تا او از وضعیت دقیق دستگاه خود آگاه باشد.

6. نتیجه‌گیری برداشتن ای سی چسبی موبایل

تعویض آی سی چسبی برد گوشی موبایل، اگرچه یک فرآیند پیچیده و حساس است، اما با دقت و استفاده از ابزار مناسب، می‌تواند به‌طور موفقیت‌آمیز انجام شود. این فرایند در گوشی‌های موبایل با آی سی‌های BGA و چسب‌های حرارتی برای جلوگیری از نفوذ رطوبت، آسیب‌های فیزیکی و فرسایش لحیم استفاده می‌شود. با این حال، به‌دلیل ریسک‌های بالا و احتمال آسیب به دستگاه، تعویض آی سی چسبی باید تنها توسط تعمیرکاران متخصص و با تجربه انجام گیرد. همچنین، در شرایطی که هزینه تعویض آی سی بیش از ارزش دستگاه باشد، تعویض برد به‌عنوان یک راه‌حل جایگزین در نظر گرفته می‌شود.
