انواع بسترهای ارتباطی در شبکه و معرفی توپولوژیها
دوره نتورک پلاس (Network+) یکی از پیش نیازهای اصلی برای دورههای تخصصی مانند شبکههای کامپیوتری، مایکروسافت و سیسکو است و به عنوان پایهگذار تمامی مهارتهای مربوط به شبکههای کامپیوتری شناخته میشود. این دوره مفاهیمی مانند تکنولوژی شبکه، رسانههای شبکه، انواع کابلها و توپولوژیهای شبکه را شامل میشود و به دانشپذیران کمک میکند تا درک کاملی از نحوه عملکرد شبکهها به دست آورند.
انواع بسترهای ارتباطی در شبکه
یکی از ویژگیهای برجسته نتورک پلاس، توجه ویژه آن به امنیت شبکه است. در این دوره، تهدیدات امنیتی و خطرات شبکه شناسایی شده و روشهایی برای جلوگیری از حملات و گسترش تهدیدات در شبکه آموزش داده میشود. به همین دلیل، نتورک پلاس به عنوان یک دوره کلیدی برای بهبود مهارتهای امنیتی در شبکه شناخته میشود.
همچنین، بسیاری از کامپیوترها هنوز برای اتصال دستگاههای انتقال داده از کابلهای شبکه استفاده میکنند. هر نوع کابل وظیفه خاصی را در انتقال دادهها بر عهده دارد که در دوره نتورک پلاس به طور کامل با آنها آشنا خواهید شد.
کابل کواکسیال (Coaxial Cable)
کابل کواکسیال یکی از قدیمیترین و شناختهشدهترین کابلها در شبکههای اتصالات اترنت است. این کابل به عنوان یک استاندارد اتصال اترنت با سرعت 10 مگابیت بر ثانیه در دهه 1880 اختراع شد و در دهههای 1980 و 1990 در شبکههای محلی به عنوان یک روش محبوب برای انتقال دادهها استفاده میشد. کابل کواکسیال از دو لایه سیم تشکیل شده که یکی به عنوان هسته مرکزی و دیگری به عنوان شیلد مسی برای جلوگیری از نویز و تداخل الکترومغناطیسی عمل میکند.
این کابلها به دلیل ساختار خاصشان میتوانند دادهها را با حداقل تداخل به مسافتهای کوتاه تا متوسط انتقال دهند. ساختار کابل کواکسیال موجب میشود که اطلاعات به سرعت و با کیفیت بالا در شبکههای محلی منتقل شوند.
مزایای کابل کواکسیال
✅ هزینه کم برای توسعه: کابلهای کواکسیال نسبت به برخی کابلهای مدرنتر ارزانتر هستند و از این رو برای پروژههای با بودجه محدود مناسباند.
✅ پهنای باند مناسب: این کابلها توانایی پشتیبانی از پهنای باند 300 مگاهرتز را دارند که برای سرویسهای مخابراتی و برنامههای کاربردی مانند تله کنفرانسهای صوتی و تصویری بسیار مناسب است.
✅ استفاده در سیستمهای آنالوگ و دیجیتال: کابل کواکسیال قابلیت انتقال سیگنالهای آنالوگ و دیجیتال را دارد، به این معنی که میتواند در هر دو نوع سیستمها به کار گرفته شود.
✅ ظرفیت انتقال بالا: این کابلها دارای ظرفیت انتقال بالا هستند که به خوبی از پس نیازهای شبکههای بزرگ و خدمات چندرسانهای برمیآیند.
معایب کابل کواکسیال
❌ نصب دشوارتر نسبت به کابلهای به هم تابیده: نصب کابلهای کواکسیال نیازمند مهارت فنی و زمان بیشتری است.
❌ نیاز به اجزای ویژه برای انشعابها: برای انشعاب و اتصال صحیح این کابلها به تجهیزات نیاز به اتصالات خاص است که میتواند هزینهبر باشد.
❌ هزینه نصب بالا: به دلیل نیاز به تجهیزات خاص و نصب پیچیدهتر، هزینههای نصب کابل کواکسیال از دیگر انواع کابلها بیشتر است.
❌ محدودیت فاصله: کابل کواکسیال در مقایسه با کابلهای فیبر نوری یا کابلهای به هم تابیده قادر به انتقال دادهها در فواصل بسیار طولانی نیست.
کابل به هم تابیده (Twisted Pair Cable)
کابلهای به هم تابیده یکی از رایجترین کابلها در شبکههای اتصال اترنت هستند. این کابلها در دهه 1990 برای اتصال اترنت 10 مگابیت بر ثانیه معرفی شدند و سپس با تکامل فناوریها، سرعتهای بالاتر مثل 100 مگابیت بر ثانیه و حتی 10 گیگابیت بر ثانیه را پشتیبانی کردند. کابلهای به هم تابیده شامل چهار جفت سیم مسی عایقشده هستند که در هر اینچ به طور مشخصی به هم تابیده میشوند تا از تداخل الکترومغناطیسی (EMI) جلوگیری کنند.
در هر جفت سیم، سیم تکرنگ مسئول انتقال دادهها است و سیم راهراه به عنوان زمین عمل میکند. جفتهای رایج در کابلهای به هم تابیده عبارتند از:
-
آبی و سفید آبی
-
نارنجی و سفید نارنجی
-
سبز و سفید سبز
-
قهوهای و سفید قهوهای
مزایای کابلهای به هم تابیده
✅ انعطافپذیری بالا: این کابلها به دلیل ساختار خاصشان بسیار انعطافپذیر و مناسب برای نصب در فضاهای مختلف هستند.
✅ وزن کم: نسبت به کابلهای کواکسیال و فیبر نوری، کابلهای به هم تابیده وزن کمتری دارند.
✅ نصب آسان: نصب این کابلها نسبت به کابلهای کواکسیال و فیبر نوری سادهتر است و نیاز به تجهیزات پیچیده ندارد.
✅ ظاهر ساده و قابل تشخیص: ساختار ساده و امکان تشخیص راحتتر کابلها در هنگام نصب از مزایای این کابلها است.
معایب کابلهای به هم تابیده
❌ عدم کارایی در مسافتهای طولانی: در مسافتهای طولانی، کابلهای به هم تابیده به دلیل پارازیتهای الکترومغناطیسی عملکرد بهینهای ندارند.
❌ پهنای باند محدود: این کابلها به دلیل ساختارشان پهنای باند محدودتری نسبت به کابلهای فیبر نوری دارند.
❌ فرکانس ضعیف: در فاصلههای زیاد، سیگنالها نیاز به تکرارکنندهها دارند تا از افت کیفیت جلوگیری شود.
کابل فیبر نوری (Fiber Optic Cables)
کابل فیبر نوری یکی از پیشرفتهترین کابلها در انتقال دادهها است که از تارهای شیشهای یا پلاستیکی بسیار نازک تشکیل شده است. این کابلها برای انتقال دادهها با سرعت بسیار بالا در مسافتهای طولانی به کار میروند. فیبر نوری به دلیل ظرفیت انتقال بالای اطلاعات و کمترین افت سیگنال، در شبکههای اینترنتی، تلفنی و مخابراتی استفاده میشود.
مزایای فیبر نوری نسبت به سیمهای مسی
✅ قطر نازکتر: فیبرهای نوری نسبت به سیمهای مسی دارای قطر بسیار نازکتری هستند و فضای کمتری اشغال میکنند.
✅ افت سیگنال کمتر: سیگنال در فیبر نوری نسبت به سیمهای مسی کمتر تضعیف میشود، بنابراین مسافتهای طولانیتری را میتوان با آنها پوشش داد.
✅ پهنای باند بالا: فیبر نوری ظرفیت انتقال اطلاعات با پهنای باند بسیار بالا را دارد، که موجب افزایش سرعت اینترنت و خدمات دیگر میشود.
✅ ارزانتر: به طور کلی، فیبر نوری نسبت به سیمهای مسی هزینه کمتری برای انتقال دادهها دارد.
معایب فیبر نوری
❌ نصب پیچیده و دشواریهای فنی: نصب فیبر نوری نیاز به دقت زیاد و تجهیزات خاص دارد.
❌ شکنندگی: فیبرهای نوری نسبت به کابلهای مسی شکنندهتر هستند و به راحتی آسیب میبینند.
❌ هزینه بالا: به دلیل نیاز به تجهیزات تخصصی برای نصب و راهاندازی، هزینه نصب فیبر نوری نسبت به دیگر کابلها بیشتر است.
کابلهای کراس (Cross Cables)
کابلهای کراس برای اتصال دو دستگاه مشابه در شبکهها به کار میروند. به عنوان مثال، این کابلها برای اتصال دو کامپیوتر یا دو سوئیچ شبکه به یکدیگر استفاده میشوند. در شبکههای قدیمی و خانههای کوچک، این کابلها برای اتصال مستقیم دو کامپیوتر به کار میرفتند.
این کابلها با اتصال صحیح سیمها، دادهها را به راحتی بین دستگاهها انتقال میدهند. از این کابلها برای راهاندازی شبکههای کوچک یا گسترش شبکههای خانگی میتوان بهره برد.
نکات کلیدی در انتخاب توپولوژی و نوع کابل در شبکه
زمانی که قصد دارید شبکهای را راهاندازی یا گسترش دهید، توجه به عواملی چون هزینهها، نوع انتقال دادهها، اهمیت دادهها، ابعاد شبکه و تجهیزات استفادهشده میتواند تاثیر زیادی بر انتخاب توپولوژی شبکه و نوع کابلها داشته باشد. این عوامل به شما کمک میکنند تا انتخاب بهتری برای ایجاد یک شبکه مطمئن، سریع و مقرون به صرفه داشته باشید.
توپولوژی شبکه
توپولوژی شبکه به معنای ساختار و چیدمان تجهیزات و دستگاهها در یک شبکه کامپیوتری است. این ساختار شامل نحوهی قرارگیری کامپیوترها، دستگاههای شبکه و ارتباطات بین آنها میشود. در واقع، توپولوژی شبکه به تعیین روش اتصال تجهیزات و چگونگی انتقال دادهها بین آنها کمک میکند. این مفهوم از اهمیت زیادی برخوردار است چرا که بر کارایی، امنیت و مقیاسپذیری شبکه تاثیر مستقیم دارد. انتخاب توپولوژی مناسب برای شبکههای سازمانی، بستگی به نیازها و اهداف شبکه دارد و میتواند در عملکرد کلی شبکه مؤثر باشد.

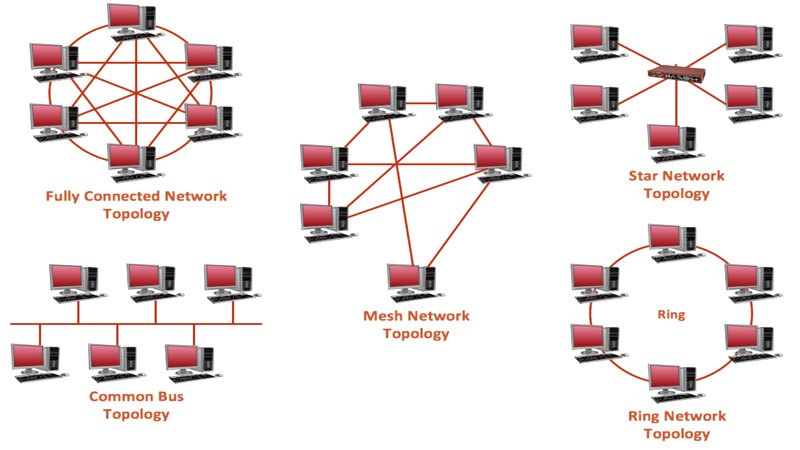

انواع توپولوژی شبکههای کامپیوتری
در اینجا به معرفی انواع مختلف توپولوژی شبکه میپردازیم که هرکدام ویژگیها و کاربردهای خاص خود را دارند:
1. توپولوژی ستارهای (Star Topology)
توپولوژی ستارهای یکی از رایجترین و پرکاربردترین توپولوژیها در شبکههای محلی (LAN) است. در این توپولوژی، تمامی دستگاهها به یک دستگاه مرکزی (مانند سوئیچ یا روتر) متصل میشوند.
✅ مزایا:
-
نصب و مدیریت ساده
-
عیبیابی آسان در صورت بروز مشکل
-
کارایی بالا در شبکههای کوچک و متوسط
❌ معایب:
-
در صورتی که دستگاه مرکزی دچار مشکل شود، تمام شبکه قطع میشود.
2. توپولوژی ترکیبی (Hybrid Topology)
توپولوژی ترکیبی به ترکیب دو یا چند توپولوژی مختلف در یک شبکه اطلاق میشود. این توپولوژی به مدیران شبکه این امکان را میدهد تا بهترین ویژگیهای هر توپولوژی را برای نیازهای خاص شبکه خود ترکیب کنند.
✅ مزایا:
-
انعطافپذیری بالا در طراحی
-
مقیاسپذیری مناسب برای شبکههای بزرگ
❌ معایب:
-
پیچیدگی در نصب و مدیریت
-
هزینه بالاتر نسبت به سایر توپولوژیها
3. توپولوژی مش (Mesh Topology)
در توپولوژی مش، هر دستگاه به تمامی دستگاههای دیگر در شبکه متصل است. این نوع توپولوژی در شبکههای بزرگ و پیچیده استفاده میشود که نیاز به اتصالات پشتیبان دارند.
✅ مزایا:
-
اعتمادپذیری بالا: در صورت خرابی یک دستگاه یا مسیر، انتقال دادهها از مسیر دیگر انجام میشود.
-
مقیاسپذیری بسیار عالی
❌ معایب:
-
هزینه بالا به دلیل نیاز به اتصالات زیاد
-
پیچیدگی در نصب و مدیریت
4. توپولوژی خطی (Bus Topology)
توپولوژی خطی یا Bus یکی از قدیمیترین توپولوژیهاست که در آن تمامی دستگاهها به یک کابل اصلی (Bus) متصل میشوند.
✅ مزایا:
-
هزینه پایین نصب
-
ساده بودن طراحی شبکه
❌ معایب:
-
مشکل در مقیاسپذیری
-
نقص در کابل اصلی میتواند کل شبکه را مختل کند.
5. توپولوژی حلقوی یا گردشی (Ring Topology)
در توپولوژی حلقوی، دستگاهها به طور سری به هم متصل میشوند و دادهها در یک حلقه بسته به دور شبکه میچرخند.
✅ مزایا:
-
کارایی بالا در انتقال دادهها در شبکههای کوچک
-
مدیریت ساده در شبکههای محدود
❌ معایب:
-
قطع هر بخش از شبکه میتواند باعث متوقف شدن تمام شبکه شود.
-
نصب پیچیده در مقیاسهای بزرگ
6. توپولوژی بیسیم (Wireless Topology)
توپولوژی بیسیم به شبکههایی اطلاق میشود که از امواج رادیویی یا سیگنالهای بیسیم برای ارتباط دستگاهها استفاده میکنند. این نوع توپولوژی در شبکههای مبتنی بر وایفای و شبکههای موبایل کاربرد فراوانی دارد.
✅ مزایا:
-
نصب آسان و بدون نیاز به سیم کشی
-
مناسب برای محیطهای متحرک و فاصلههای طولانی
❌ معایب:
-
آسیبپذیری به تداخل و نویز
-
امنیت پایینتر نسبت به شبکههای سیمی
7. توپولوژی درختی (Tree Topology)
توپولوژی درختی ترکیبی از توپولوژی ستارهای و توپولوژی خطی است. در این توپولوژی، چندین توپولوژی ستارهای به یکدیگر متصل میشوند تا یک ساختار درختی شکل بگیرد.
✅ مزایا:
-
مقیاسپذیری بالا
-
مناسب برای شبکههای بزرگ و سازمانی
-
انعطافپذیر در طراحی
❌ معایب:
-
در صورت خرابی بخش مرکزی، بخشهای زیادی از شبکه قطع میشود.
چرا انتخاب توپولوژی مناسب مهم است؟
انتخاب توپولوژی شبکه مناسب بستگی به نیازهای خاص شما دارد. برای مثال، اگر شبکه شما نیاز به اعتمادپذیری بالا و مقیاسپذیری دارد، توپولوژی مش یا ترکیبی میتواند بهترین انتخاب باشد. اما اگر به دنبال هزینه کم و سادگی نصب هستید، توپولوژی ستارهای یا خطی میتواند گزینه مناسبی باشد.
توجه به این نکات میتواند به مدیریت بهتر و بهینهسازی هزینهها در طراحی شبکه شما کمک کند.
