راهنمای کامل استفاده از هیتر هویه برای لحیمکاری دقیق
لحیمکاری یک فرآیند اتصال دو قطعه فلز به یکدیگر است که پیوندی محکم و دائمی ایجاد میکند. در این روش، ماده لحیم که معمولاً مخلوطی از آلیاژ قلع و سرب است، بر روی دو قطعه فلزی که از قبل گرم شدهاند، جریان مییابد و آنها را به هم متصل میکند. این فرآیند شباهت زیادی به جوشکاری دارد، اما تفاوت اصلی آن در این است که در جوشکاری، دو قطعه بهطور کامل ذوب شده و به یک قطعه واحد تبدیل میشوند. در حالی که در لحیمکاری، دو قطعه با فلز مذاب به هم میچسبند و یک پیوند قوی ایجاد میکنند.
آموزش لحیمکاری
تقریباً همه فلزات بهجز آلومینیوم، فلز سفید و چدن قابل لحیمکاری هستند. برای موفقیت در لحیمکاری، هویه و هیتر دو ابزار اصلی و حیاتی هستند که باید بهدرستی استفاده شوند. اگر از این ابزارها به درستی بهره ببرید، میتوانید لحیمکاری دقیق و مؤثری انجام دهید. در ادامه، دستورالعملها و تصاویر مربوط به نحوه استفاده از آهن لحیمکاری را مشاهده خواهید کرد که به شما کمک میکند تا مهارتهای لحیمکاری خود را بهبود بخشید.

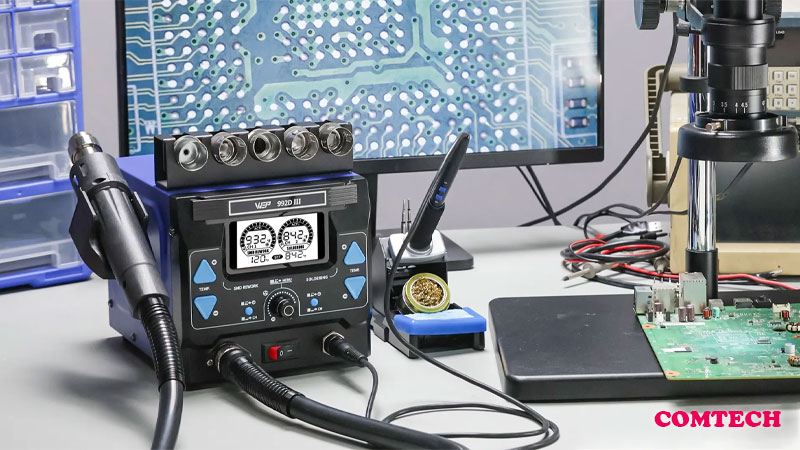

دستگاه هیتر
دستگاه هیتر یکی از ابزارهای کاربردی در لحیمکاری و تعمیرات الکترونیکی است که عمدتاً برای کار با قطعات کوچک، جدا کردن قطعات از بردهای مدار چاپی یا نرمکردن چسبهای حساس به حرارت استفاده میشود. این دستگاه معمولاً دارای ایستگاه تنظیم دما و جریان هوای خروجی است که به کاربر این امکان را میدهد تا دما و جریان هوا را دقیقاً تنظیم کرده و از آسیب به قطعات حساس جلوگیری کند. این ویژگی بهویژه در تعمیرات گوشیهای هوشمند و سایر تجهیزات دقیق اهمیت زیادی دارد.
هیترها با قابلیتهایی مانند تنظیم دقیق دما و کنترل جریان هوا امکان انجام کارهای پیچیدهتری را فراهم میکنند. همچنین برخی مدلها به نازلهای مختلف مجهز هستند که اجازه میدهند گرما بهطور متمرکز در نقاط خاصی از قطعات اعمال شود، که این ویژگی برای لحیمکاری دقیقتر و تعمیرات حرفهای ضروری است. بهطور کلی، دستگاههای هیتر برای حرفهایها و مبتدیها در تعمیرات الکترونیکی بهعنوان ابزاری کارآمد و مفید شناخته میشوند.
نحوه کارکرد دستگاه هیتر و هویه
دستگاه هیتر و هویه یکی از ابزارهای حیاتی در لحیمکاری و تعمیرات الکترونیکی است که به دو قسمت اصلی تقسیم میشود. قسمت اول شامل ایستگاه کنترل است که وظیفه تنظیم دقیق دمای هوا و جریان هوا را بر عهده دارد. قسمت دوم قطعه دستی است که شامل المنت حرارتی ساخته شده از سرامیک و کویل گرمایشی میباشد. این المنت وظیفه گرم کردن هوا را به عهده دارد.
هنگامی که هوای سرد از ایستگاه به سمت قطعه دستی هدایت میشود و با هیتر یا کویل تماس پیدا میکند، بسته به تنظیمات دما، هوای سرد به هوای گرم تبدیل میشود. این هوای گرم سپس از دستگاه خارج شده و برای لحیمکاری دقیق و یا جدا کردن قطعات حساس از بردهای مدار چاپی استفاده میشود. این ویژگیها دستگاه هیتر و هویه را به ابزاری ضروری در تعمیرات گوشیهای هوشمند، لحیمکاری SMD و سایر کاربردهای الکترونیکی تبدیل میکند.
چرا انجام تعمیرات به هیتر و هویه نیاز دارید؟
هیتر و هویهها ابزارهای الکتریکی حیاتی در تعمیرات الکترونیکی هستند که برای انجام انواع لحیمکاری و تعمیرات حساس در دستگاهها و قطعات الکترونیکی مورد استفاده قرار میگیرند. این ابزارها قادرند بهطور دقیق هوای گرم تولید کرده و برای حذف مواد چسبنده از سطوح مختلف یا نرم کردن چسبها استفاده شوند. در تعمیرات تلفن همراه، هویه بهطور خاص برای نرم کردن چسبهایی که قطعات را به هم متصل کردهاند، به کار میرود. بهویژه در هنگام تعمیر شیشه LCD گوشی یا تعمیرات بردهای مدار چاپی، استفاده از هیتر و هویه ضروری است.

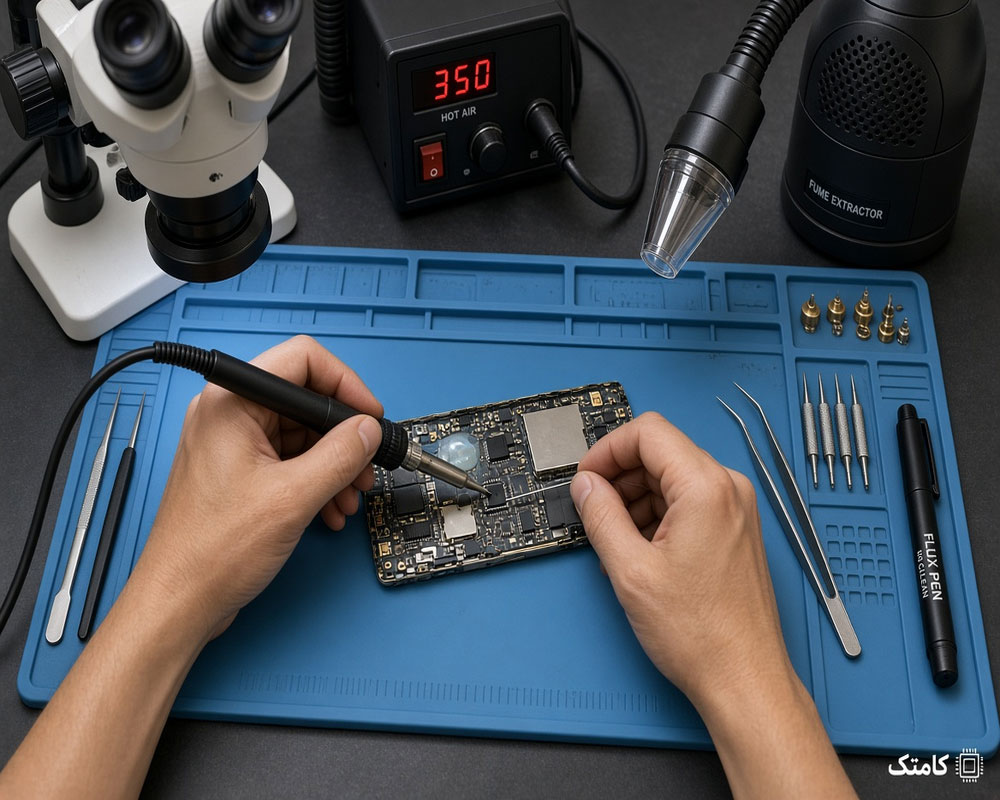

این ابزارها همچنین برای لحیمکاری دقیق قطعات الکترونیکی و جدا کردن قطعات SMD (مدارهای سطحی) از بردهای اصلی مورد استفاده قرار میگیرند. هیتر به دلیل تنظیم دما و جریان هوای خروجی دقیق، برای کاربردهای حساس مانند تعمیرات گوشیهای هوشمند، لحیمکاری قطعات و پاککردن چسبهای سخت، به ابزاری مهم و پرکاربرد تبدیل شده است.
اقدامات قبل از استفاده از هیتر و هویه
قبل از شروع به لحیمکاری با هیتر و هویه، انجام برخی اقدامات ضروری است تا از کارایی بهتر و ایمنی دستگاه اطمینان حاصل کنید. اولین نکتهای که باید بررسی کنید این است که آیا هویه شما با نوک مناسب برای کار انتخاب شده است یا خیر. انتخاب نوک صحیح باعث میشود تا حرارت بهطور یکنواخت توزیع شده و از آسیب به قطعات جلوگیری شود.
دومین اقدام مهم این است که نوک هویه تمیز باشد. بسیاری از فلزات با اکسیژن واکنش داده و لایهای از اکسیداسیون روی نوک هویه تشکیل میدهند. این لایه باعث میشود که انتقال حرارت به درستی انجام نشود. برای تمیز کردن نوک هویه، باید آن را روی پد تمیزکننده مالیده تا آلودگیها و اکسیدها از بین بروند. در صورتی که نوک هویه شدیداً اکسید شده باشد، ممکن است نیاز باشد از نوک فعالکننده استفاده کنید تا لایه اکسیداسیون را از بین ببرید.
پس از تمیز کردن یا فعالسازی مجدد نوک هویه، اگر نوک براق و تمیز به نظر برسد، شما آمادهاید تا کار خود را شروع کنید. این اقدامات به شما کمک میکند تا با اطمینان بیشتری لحیمکاری کنید و از کارایی بهتر هویه بهرهمند شوید.

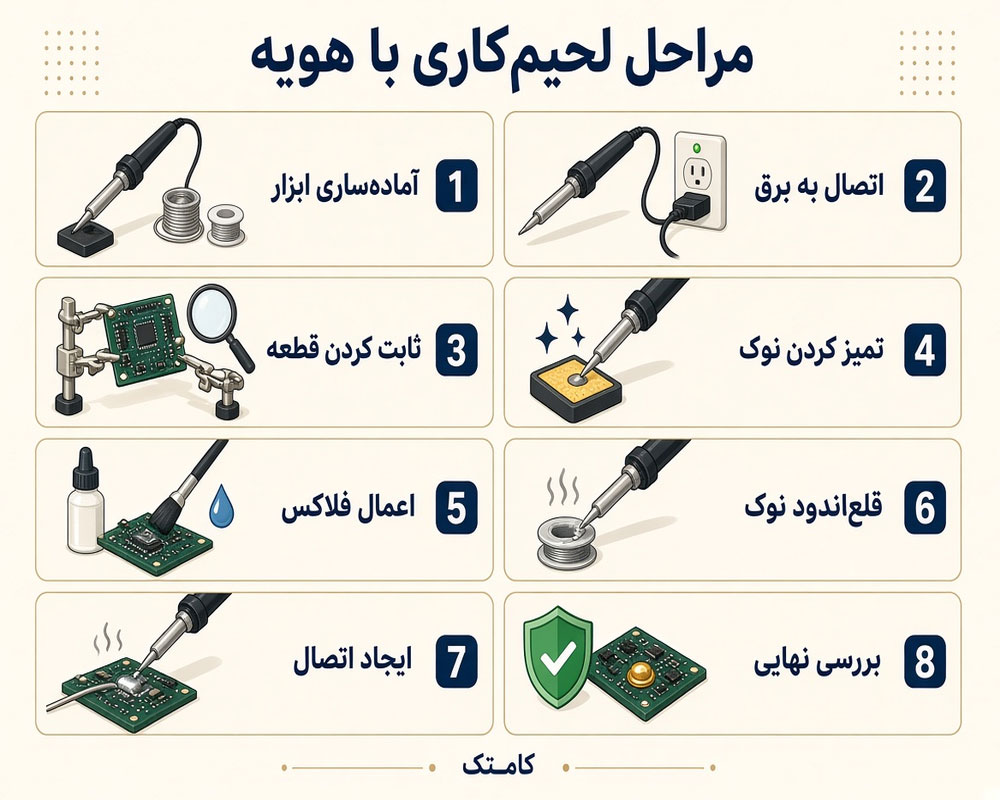

مراحل استفاده از هیتر و هویه لحیمکاری
در این بخش، پس از آشنایی با لحیمکاری و کاربردهای آن در تعمیرات الکترونیکی، مراحل استفاده از هیتر و هویه لحیمکاری بهطور گامبهگام برای شما شرح داده میشود:
🔌 خود را برای لحیمکاری آماده کنید
قبل از شروع به کار، اطمینان حاصل کنید که تمامی تجهیزات لحیمکاری در دسترس بوده و آماده استفاده هستند. این شامل بررسی ایمنی دستگاه و اطمینان از مناسب بودن دما و جریان هوا در هیتر میباشد.
⚡ آهن لحیمکاری خود را به برق وصل کنید
هویه و دستگاه هیتر را به برق متصل کنید و دما را طبق نیاز کار تنظیم نمایید. اطمینان حاصل کنید که دستگاهها در شرایط ایمن و سالم قرار دارند.
🛠️ اقلامی که در حال لحیمکاری هستند را در موقعیت مناسبی قرار دهید
قطعات الکترونیکی یا بردهای مدار چاپی را بهدرستی در موقعیت مناسب قرار دهید تا از دقت بالا و لحیمکاری صحیح اطمینان حاصل کنید.
🧼 سر هویه لحیمکاری را تمیز کنید
قبل از شروع لحیمکاری، سر هویه را با استفاده از پد تمیزکننده یا نوک فعالکننده تمیز کنید تا از عملکرد بهتر و انتقال حرارت بهینه اطمینان پیدا کنید.
💧 روغن فلاکس لحیمکاری را اعمال کنید
برای جلوگیری از ایجاد اکسید و افزایش کیفیت لحیمکاری، روغن فلاکس را به محل اتصال اعمال کنید تا فرآیند لحیمکاری بهدرستی انجام شود.
🔩 نوک هویه لحیمکاری را قلعاندود کنید
برای بهبود اتصال و جلوگیری از اکسید شدن، نوک هویه را با قلع پوشش دهید تا انتقال حرارت بهتر و لحیمکاری دقیقتری صورت گیرد.
⚙️ اتصال بین دو قطعه را با هویه تکمیل کنید
با استفاده از هویه، قطعات الکترونیکی را بهطور صحیح به یکدیگر لحیم کرده و اتصال محکم و دائمی ایجاد کنید.
🔍 محل اتصال قسمتهای لحیمکاری را ارزیابی کنید
بعد از انجام لحیمکاری، اتصالها را بررسی کرده و مطمئن شوید که لحیم بهدرستی انجام شده است و اتصال قوی و بدون عیب دارد.
🛠️ رفع هر گونه خطا و لحیمکاری مجدد
اگر هر گونه خطا یا ایرادی در لحیمکاری مشاهده کردید، لحیمکاری مجدد انجام دهید تا اتصالها به درستی برقرار شوند و کیفیت کار بالا باشد.
با رعایت این مراحل، میتوانید به راحتی از هیتر و هویه لحیمکاری برای انجام تعمیرات دقیق و حرفهای استفاده کنید.
خود را برای لحیمکاری آماده کنید
قبل از شروع به لحیمکاری، اولین گام این است که تمام ابزارهای مناسب را آماده کنید. این ابزارها به شما کمک میکنند تا فرآیند لحیمکاری بهطور دقیق و ایمن انجام شود. ابزار و تجهیزات مورد نیاز برای لحیمکاری شامل موارد زیر است:
-
هویه لحیمکاری: ابزار اصلی برای انتقال حرارت به قطعات.
-
سیم لحیمکاری: برای ایجاد اتصال قوی بین قطعات.
-
روغن لحیمکاری: جهت بهبود جریان لحیم و جلوگیری از اکسید شدن.
-
نوکهای آهن لحیمکاری در سایزهای مختلف: برای انتخاب نوک مناسب با توجه به قطعات مختلف.
-
اسفنج تمیزکننده: برای تمیز کردن نوک هویه و بهبود عملکرد آن.
-
پایه نگهدارنده هویه لحیمکاری: برای قرار دادن ایمن هویه هنگام استراحت.
-
عینکهای محافظ: برای محافظت از چشمان شما در برابر بخارات و دمای بالا.
-
گیره برای محکم کردن صفحه کار: برای ثابت نگه داشتن برد یا قطعات در حین لحیمکاری.
-
ابزار مورد نیاز برای کار با سیم: مانند قیچی سیم برای برش سیمهای اضافی.
بعد از آمادهسازی این ابزارها و قرار دادن آنها در یک مکان مناسب، محل کار خود را مرتب و تمیز کنید. اطمینان حاصل کنید که فضای کاری شما بدون اشیاء اضافی باشد و از ایمنی دستگاهها و ابزارها اطمینان حاصل کنید. این اقدامات باعث میشود که کار شما بهصورت مؤثر و دقیق انجام شود.
هویه لحیمکاری خود را به برق وصل کنید
پس از آمادهسازی صفحه کار خود، هویه لحیمکاری را به برق وصل کرده و به آن فرصت دهید تا به دمای مناسب برسد. این فرایند نباید زمان زیادی طول بکشد، اما مطمئن شوید که هویه به اندازه کافی داغ شده باشد. هویه لحیمکاری باید به دمای مورد نظر برای لحیمکاری برسد، اما از دست زدن به نوک داغ آن خودداری کنید، زیرا این کار میتواند منجر به سوختگی شود.
در حالی که این مرحله ممکن است واضح به نظر برسد، اما بسیاری از افراد هنگام استفاده از هویه لحیمکاری خود دچار سوختگی میشوند. اگر هویه شما نو است، قبل از شروع لحیمکاری، حتماً کمی لحیم به نوک هویه اضافه کنید تا نوک به درستی قلعاندود شده و از اکسید شدن جلوگیری شود. این کار به انتقال حرارت بهتر و لحیمکاری دقیقتر کمک میکند.
🔧 اقلامی را که در حال لحیمکاری هستند، در موقعیت مناسبی قرار دهید
در فرآیند لحیمکاری، ایجاد چسبندگی عالی ضروری است. برای این منظور، باید از یک قاب نگهدارنده یا گیره مخصوص استفاده کنید تا قطعات بهدرستی در موقعیت خود قرار گیرند. این کار به شما کمک میکند که قطعات هنگام لحیمکاری ثابت بمانند و از جابجایی ناخواسته جلوگیری شود، که میتواند باعث خراب شدن اتصالات الکترونیکی شود.

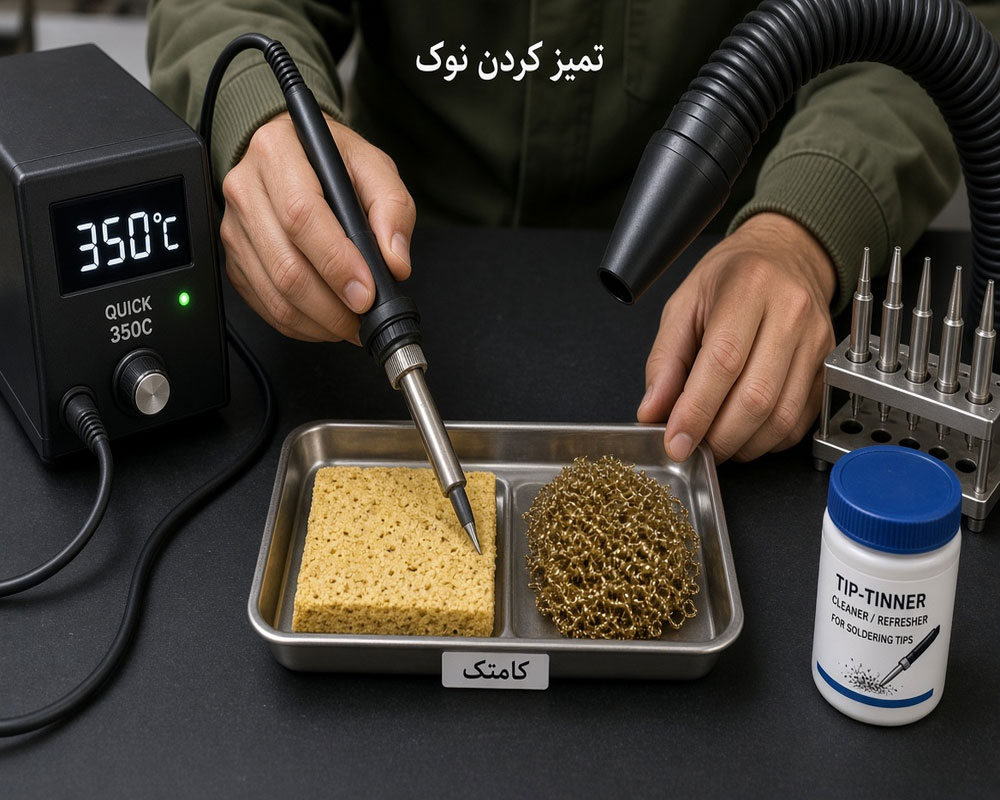

🧼 سر هویه لحیمکاری را تمیز کنید
پس از اینکه نوک هویه به دمای مطلوب رسید، باید آن را با استفاده از یک اسفنج مرطوب تمیز کنید. اسفنج تمیزکننده، که معمولاً در پایه هویه قرار دارد، کمک میکند تا نوک هویه از هرگونه آلودگی و اکسیداسیون پاک شود. این عمل باعث میشود که انتقال حرارت بهدرستی انجام شود و از ایجاد لحیمکاری ناقص جلوگیری گردد. هنگامی که نوک هویه به درخشش برسد، آماده شروع لحیمکاری هستید.

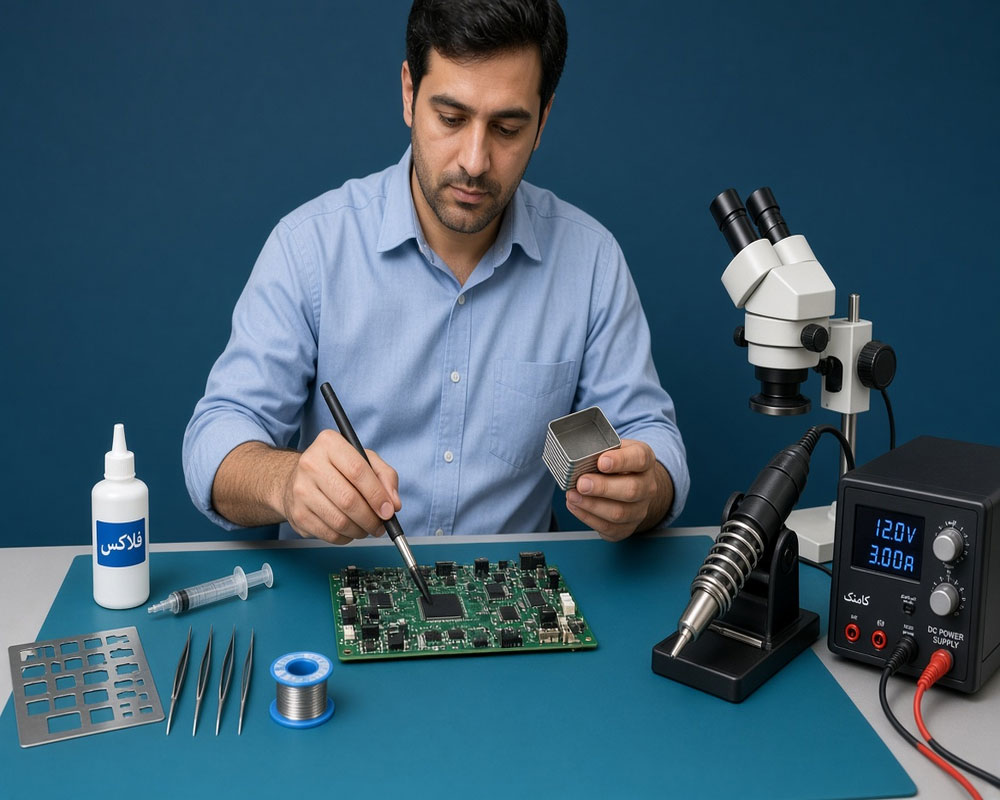

💧 روغن فلاکس لحیمکاری را اعمال کنید
استفاده از روغن فلاکس (flux) در لحیمکاری برای جلوگیری از اکسیداسیون و بهبود جریان لحیم ضروری است. فلاکس کمک میکند تا ذرات اکسید شده از سطح قطعات برداشته شوند و لحیم بهخوبی جریان یابد. همچنین، نقطه ذوب فلاکس باید از نقطه ذوب لحیم کمتر باشد تا بهطور مؤثر عمل کند. فلاکس لحیمکاری یک جزء حیاتی در تعمیرات الکترونیکی است که باعث میشود لحیمکاری دقیق و مؤثر انجام شود.
🔩 نوک هویه لحیمکاری را قلعاندود کنید
قلعاندود کردن نوک هویه یکی از مراحل مهم قبل از شروع لحیمکاری است. این کار شامل پوشاندن نوک هویه با لایهای نازک از لحیم است. با ذوب کردن لحیم بر روی نوک هویه، میتوان انتقال حرارت را تقویت کرده و کیفیت لحیمکاری را بهبود بخشید. این فرآیند به ایجاد اتصال قوی و پایدار بین قطعات کمک میکند و لحیمکاری تمیز و دقیق را ممکن میسازد.

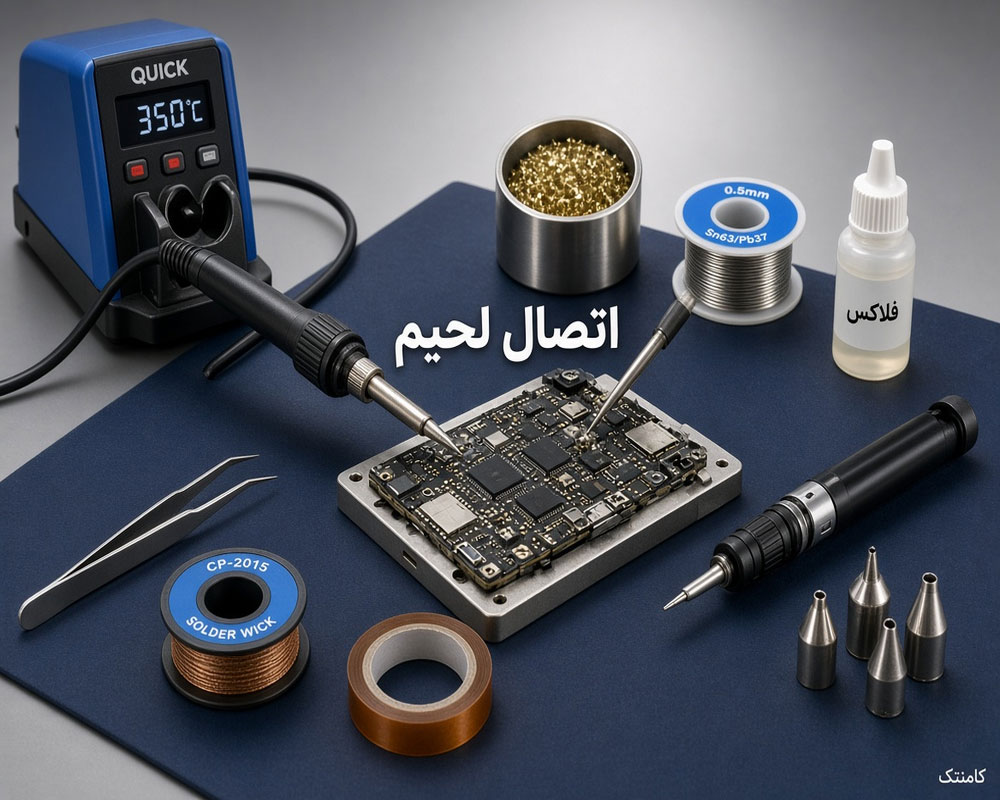

🔧 اتصال بین دو قطعه را با هویه تکمیل کنید
پس از قرار دادن قطعات در کنار یکدیگر، باید هویه لحیمکاری را در دست گرفته و نوک هویه را روی محل اتصال قرار دهید. در این مرحله، لحیمکاری را بین قطعات و برد الکترونیکی اعمال کنید. این فرآیند باید برای چند ثانیه ادامه یابد و سپس لحیم را به مقدار مناسب اضافه کنید. بسته به قطر لحیم و نوع پروژه تعمیراتی، مقدار لحیم مورد نیاز ممکن است متفاوت باشد.
برای لحیمکاری صحیح، پس از اتمام این مرحله، چند ثانیه منتظر بمانید تا لحیم کاملاً ذوب شود و یک مفصل محکم ایجاد کند. کل این فرآیند نباید بیشتر از پنج ثانیه طول بکشد تا از آسیب به قطعات جلوگیری شود. سپس اجازه دهید لحیمکاری بهطور طبیعی خنک شود و اتصال آن بهطور کامل سخت و مستحکم گردد.
🔍 محل اتصال قسمتهای لحیمکاری را ارزیابی کنید
پس از اتمام لحیمکاری، باید محل اتصال را بررسی کنید. اتصال لحیمکاری ایدهآل باید یکنواخت و صاف باشد، با طرفهای مقعر که نشاندهنده یک اتصال صحیح و بدون نقص است. اگر اتصال بهصورت دانهدانه یا اکسیده به نظر برسد، باید اتصال را دوباره گرم کرده و لحیمکاری بیشتری اضافه کنید تا کیفیت کار بهبود یابد.
رفع هر گونه خطا و لحیمکاری
در هنگام لحیمکاری، ممکن است گاهی خطاهایی پیش بیاید که نیاز به اصلاح دارند. این اشتباهات طبیعی هستند و نباید خود را برای آنها سرزنش کنید، زیرا لحیمکاری فرآیندی است که ممکن است در ابتدا نیاز به تمرین و تجربه داشته باشد. رایجترین اشتباهات شامل قرار دادن قطعات در موقعیت نادرست یا استفاده از لحیم اضافی میباشد.
اگر چنین مشکلی پیش آمد، باید محل اتصال لحیمکاری را دوباره گرم کنید تا لحیم ذوب شود. پس از ذوب شدن، میتوانید لحیمکاری را به موقعیت ایدهآل منتقل کنید. این فرایند به شما این امکان را میدهد که بدون آسیب رساندن به قطعات، اتصالهای نادرست را اصلاح کنید.
لحیمکاری این مزیت را دارد که میتوانید آن را بارها و بارها گرم و خنک کنید تا نتیجه دلخواه خود را بگیرید. بنابراین، نگران نباشید و اجازه ندهید که این مشکلات باعث بیانگیزگی شما شوند. تمرین بیشتر باعث بهبود مهارتها و دقت در انجام لحیمکاری خواهد شد.
🛠️ آموزش کار با هیتر هویه
برای شروع لحیمکاری با هیتر هویه، ابتدا سر نازل مورد نظر خود را انتخاب کرده و آن را به دسته متصل کنید. سپس با استفاده از پیچگوشتی پیچهای آن را محکم کنید تا اتصال محکمی داشته باشید.
⚡ اتصال هیتر به برق و تنظیم دما
هیتر لحیمکاری را به برق ۲۲۰ ولت متصل کرده و دستگاه را روشن کنید. پس از روشن شدن، المنت حرارتی شروع به کار میکند و هیتر داغ میشود. در این مرحله، دمای مورد نظر خود را از طریق ولوم تنظیم دما مشخص کنید.
🔴 چراغ LED نشانگر وضعیت دستگاه
هنگامی که LED قرمز کنار ولوم تنظیم حرارت شروع به چشمک زدن میکند، این نشاندهنده این است که هیتر در حال کار است. قبل از شروع استفاده، تا رسیدن به دمای مدنظر صبر کنید.
🌡️ تنظیم دقیق دما
دستگاه دارای دو ولوم تنظیم دما است؛ یکی برای هویه لحیمکاری و دیگری برای نازل هوای گرم. ولومها را بهطور دقیق تنظیم کنید تا دمای مناسب برای لحیمکاری یا دمونتاژ را به دست آورید.
🔧 لحیمکاری با هیتر هویه
پس از تنظیمات، نازل را با دقت در محل مورد نظر قرار دهید تا لحیم ذوب شده و بهصورت براق درآید. سپس، قطعه را با استفاده از پنس یا انبرک بهدقت روی قسمت مورد نظر قرار دهید.
🔨 دمونتاژ قطعات
اگر نیاز به دمونتاژ قطعه دارید، نازل هوای گرم را نزدیک محل اتصال قطعه به برد قرار دهید. پس از ذوب شدن قلع، قطعه را بهآرامی با پنس یا انبرک از برد جدا کنید.
❄️ خاموش کردن دستگاه و خنکسازی
پس از پایان کار، هیتر را خاموش کرده و اجازه دهید تا دستگاه برای چند دقیقه خنک شود. این مرحله بسیار مهم است تا از آسیب به دستگاه جلوگیری شود.
💧 پاکسازی برد
برای جلوگیری از زنگزدگی برد در بلندمدت، پس از اتمام کار، بهتر است برد را بشویید تا مایع فلاکس باقیمانده از سطح برد پاک شود. این کار به حفظ کیفیت برد الکترونیکی کمک میکند.
با رعایت این نکات، میتوانید از هیتر هویه برای انجام لحیمکاری و دمونتاژ دقیق و ایمن استفاده کنید.

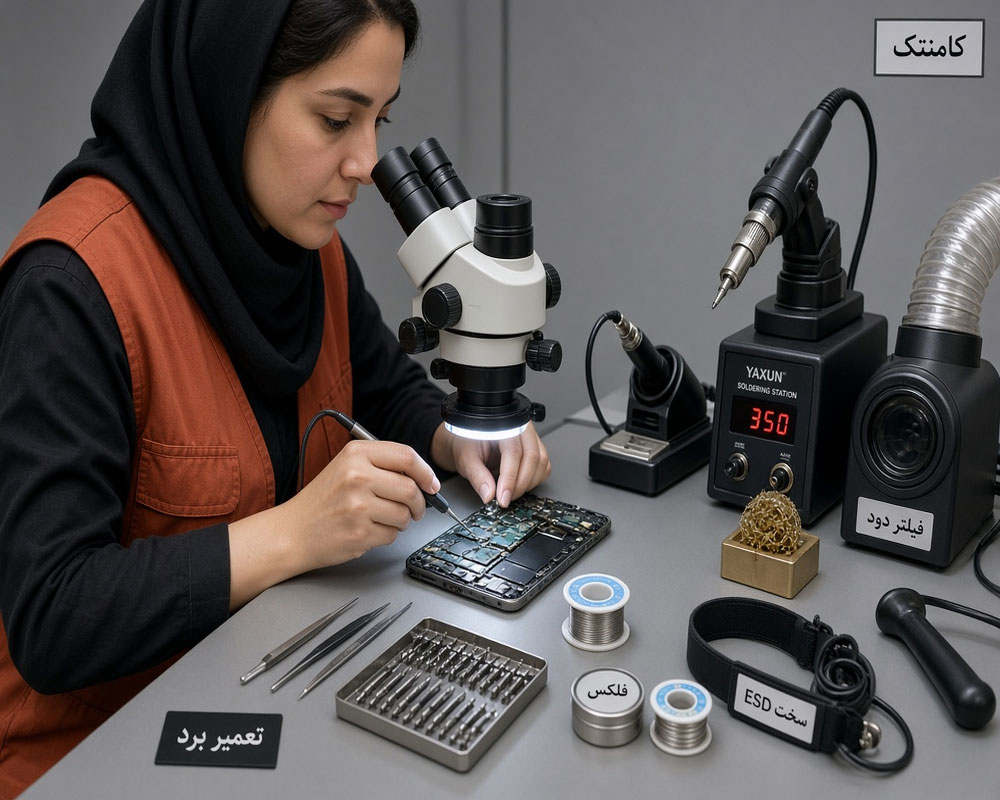

آموزش کار با هویه در تعمیر موبایل
در تعمیرات موبایل، استفاده از هویه برای لحیمکاری و دمونتاژ قطعات ضروری است. برای انجام این کار، باید مراحل زیر را گام به گام دنبال کنید تا تعمیرات به درستی انجام شوند:
1️⃣ آمادهسازی و انتخاب دستگاه هویه مناسب و نوک هویه مخصوص
-
انتخاب نوک هویه: برای تعمیر قطعات کوچک موبایل، از نوک هویه با اندازه مناسب استفاده کنید تا حرارت به طور دقیق به محل مورد نظر منتقل شود و از آسیب به قطعات جلوگیری شود.
2️⃣ آمادهسازی موبایل
-
خاموش کردن موبایل: قبل از شروع هر تعمیر، حتماً موبایل را خاموش کنید تا از آسیب به بردهای الکترونیکی و قطعات جلوگیری کنید.
-
استفاده از فویل حرارتی: برای محافظت از قطعات حساس موبایل در برابر حرارت، از فویل حرارتی استفاده کنید. این فویل از آسیب دیدن صفحه نمایش، باتری و سایر قطعات جلوگیری میکند.
3️⃣ استفاده از هویه تعمیرات موبایل
-
تنظیم دما: دمای هویه را به دمای مناسب برای تعمیرات تنظیم کنید. معمولاً برای تعمیرات موبایل، دما باید بین ۳۰۰ تا ۳۵۰ درجه سانتیگراد باشد.
-
گرم کردن محل تعمیر: قبل از شروع لحیمکاری، محل مورد نظر را به مدت کوتاهی گرم کنید تا قطعات کمی انبساط پیدا کنند و این امر باعث راحتتر شدن باز کردن قطعات شود.
-
تعمیرات با هویه: نوک هویه را به دقت به محل تعمیر برده و حرارت لازم را اعمال کنید تا اتصالات لحیمکاری یا قطعات باز شوند.
4️⃣ تست و بررسی
-
تست قطعات: پس از انجام تعمیرات، قطعات را به دقت بررسی کنید و از صحت اتصالات لحیمکاری اطمینان حاصل کنید.
-
تست عملکرد: موبایل را روشن کرده و عملکرد آن را بررسی کنید تا مطمئن شوید که تعمیرات به درستی انجام شده است.
5️⃣ جمعآوری موبایل
-
قرار دادن قطعات در جای خود: قبل از بستن موبایل، تمام قطعات را در جای خود قرار دهید و اطمینان حاصل کنید که هیچ قطعهای جا نمانده است.
-
بستن موبایل: موبایل را با دقت ببندید و پیچها را به طور صحیح و محکم قرار دهید.
6️⃣ تست نهایی تعویض قطعات موبایل
-
تست دوباره: پس از بستن موبایل، دوباره عملکرد آن را تست کنید تا از درستی تعمیرات و اتصال صحیح قطعات اطمینان حاصل شود.
با رعایت این مراحل، میتوانید تعمیرات موبایل را به صورت دقیق و ایمن انجام دهید و از عملکرد صحیح دستگاه پس از تعمیرات اطمینان حاصل کنید.
کاربردهای دیگر دستگاههای لحیمکاری
دستگاههای لحیمکاری با هیتر در تعمیرات و ساخت لوازم الکترونیکی بسیار کاربرد دارند. این دستگاهها از گرمای هوای گرم برای انجام فرآیندهای دقیق لحیمکاری استفاده میکنند و در طیف وسیعی از صنایع الکترونیکی به کار میروند. در زیر به برخی از کاربردهای رایج این دستگاهها اشاره شده است:
-
مونتاژ فناوری نصب سطحی (SMT)
دستگاههای لحیمکاری با هیتر در مونتاژ SMT (تکنولوژی نصب سطحی) برای حذف و تعویض قطعات کوچک و سبک که روی برد مدار نصب میشوند، استفاده میشوند. این فرآیند به دقت بالا نیاز دارد و این دستگاهها برای انجام آن بسیار مؤثر هستند. -
بازسازی BGA
اجزای BGA (Ball Grid Array) که دارای توپهای جوش کوچک در پایین خود هستند، در بازسازی و تعویض این قطعات استفاده میشود. دستگاههای هیتر هوای گرم برای حذف و تعویض قطعات BGA در تعمیرات بردهای پیچیده کاربرد دارند. -
اجرای هارنس کابل
دستگاههای لحیمکاری با هیتر هوای گرم برای اتصال کابلها و کانکتورها به یکدیگر در ساخت هارنس کابلها استفاده میشوند. این کار برای برقراری اتصالات دقیق و مقاوم در سیستمهای الکترونیکی مختلف ضروری است. -
مونتاژ قطعات بزرگتر
قطعات بزرگتر که از طریق سوراخها در برد مداری قرار میگیرند و باید لحیمکاری شوند، نیاز به دستگاههای لحیمکاری با هیتر هوای گرم دارند. این دستگاهها به توزیع یکنواخت حرارت و ایجاد اتصالات مقاوم و دقیق کمک میکنند. -
توسعه نمونه اولیه
دستگاههای لحیمکاری با هیتر به عنوان ابزاری کارآمد و ضروری در توسعه نمونههای اولیه دستگاهها و مدارهای الکترونیکی استفاده میشوند. این دستگاهها به مهندسان امکان میدهند تا طرحهای اولیه را بهسرعت و با دقت بالا آزمایش کنند.
بهطور کلی، دستگاههای لحیمکاری با هیتر هوای گرم چندمنظوره و پرکاربرد هستند که در بسیاری از فرآیندهای تعمیر و ساخت الکترونیک از جمله مونتاژ، بازسازی، و توسعه نمونههای اولیه کاربرد دارند. این دستگاهها بهویژه در دنیای الکترونیک و تعمیرات موبایل اهمیت بالایی دارند.

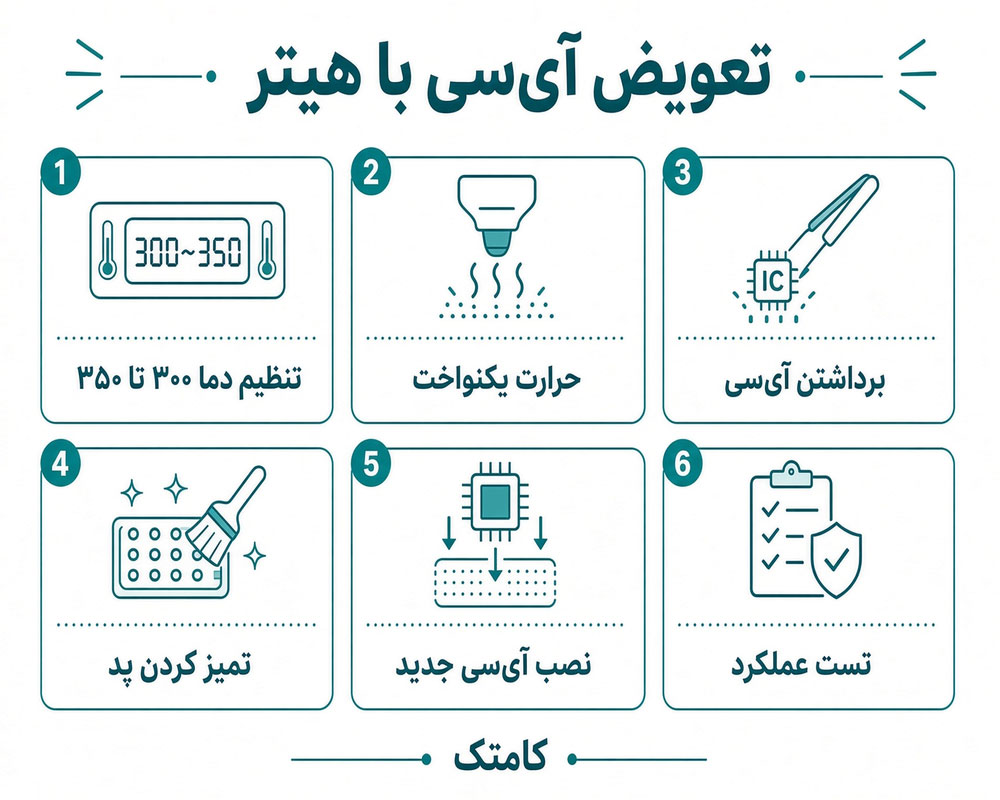

نحوه استفاده از هیتر هوای گرم
در تعمیرات موبایل و لپتاپ، تعویض آیسیها یک مرحله حساس است که نیاز به دقت و تجهیزات حرفهای دارد. هیتر هوای گرم یکی از ابزارهای کلیدی برای این کار است که از گرمای یکنواخت برای ذوب قلع و برداشتن آیسیها از بردهای مدار چاپی استفاده میکند. در ادامه، به شرح گام به گام نحوه استفاده از این دستگاه برای تعویض آیسیهای BGA و SMD پرداخته میشود.
🔧 آمادهسازی دستگاه هیتر هوای گرم و تنظیم دما
ابتدا باید هیتر هوای گرم خود را آماده کرده و دمای دستگاه را برای تعویض آیسی تنظیم کنید. معمولاً برای تعویض آیسیهای SMD و BGA، دما باید بین ۳۰۰ تا ۳۵۰ درجه سانتیگراد باشد تا قلع بهطور کامل ذوب شود بدون اینکه به برد آسیب برسد.

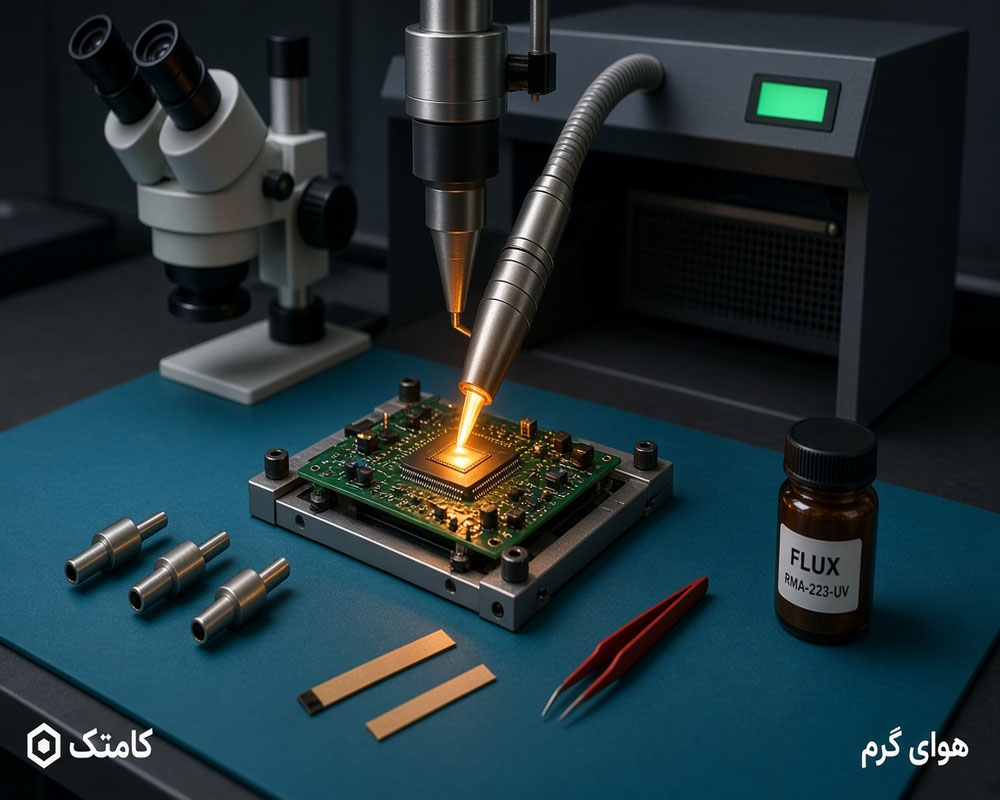

🔥 حرارتدهی یکنواخت به ناحیه آیسی
در این مرحله، هیتر هوای گرم را به آرامی روی آیسی قرار داده و گرمای یکنواخت را به آن اعمال کنید. این عمل باید بهطور یکنواخت در تمام نواحی آیسی انجام شود تا پینها بهطور همزمان گرم شده و قلع ذوب شود. دقت در اعمال حرارت و اجتناب از گرمای زیاد در یک ناحیه خاص، از آسیب به برد جلوگیری میکند.
🛠️ برداشتن آیسی با دقت و استفاده از ابزار مناسب
پس از ذوب شدن قلع، آیسی به راحتی جدا میشود. برای این کار، از پنسهای مخصوص برای گرفتن و برداشتن آیسی استفاده کنید. این ابزار باید با دقت زیاد استفاده شود تا از آسیب به برد یا قطعات دیگر جلوگیری شود.
🧽 تمیز کردن محل اتصال پینها
بعد از برداشتن آیسی، محل اتصال پینها باید بهطور کامل تمیز شود. از اسپری تمیزکننده یا پد تمیزکننده برای از بین بردن باقیمانده قلع و چربیها استفاده کنید. این مرحله برای ایجاد اتصالات دقیق و تمیز در هنگام نصب آیسی جدید بسیار ضروری است.
🔄 نصب آیسی جدید و لحیمکاری دقیق
پس از تمیز کردن محل، آیسی جدید را در محل خود قرار داده و از هیتر هوای گرم یا هویه لحیمکاری برای لحیمکاری استفاده کنید. این کار باید با دقت انجام شود تا اتصال صحیح بین آیسی و برد برقرار شود و از مشکلات احتمالی جلوگیری گردد.
🖥️ تست عملکرد و اطمینان از درستی تعمیر
پس از نصب آیسی جدید، دستگاه را روشن کرده و عملکرد آن را به دقت بررسی کنید. مطمئن شوید که آیسی بهدرستی کار میکند و هیچ مشکلی در اتصالها وجود ندارد.
🔑 مزایای استفاده از هیتر هوای گرم برای تعویض آیسی
-
دقت بالا در تعویض آیسیها و جلوگیری از آسیب به قطعات برد
-
سرعت بالا در فرآیند تعویض نسبت به روشهای دستی
-
کمترین آسیب به برد و قطعات دیگر
-
توزیع یکنواخت حرارت که باعث میشود قلع بهطور کامل ذوب شود و اتصالها به درستی برقرار شوند
استفاده از هیتر هوای گرم برای تعویض آیسیها یکی از روشهای مدرن و کارآمد است که در تعمیرات موبایل و لپتاپ به طور گسترده استفاده میشود و به بهبود کیفیت تعمیرات و کاهش زمان و هزینهها کمک میکند.
