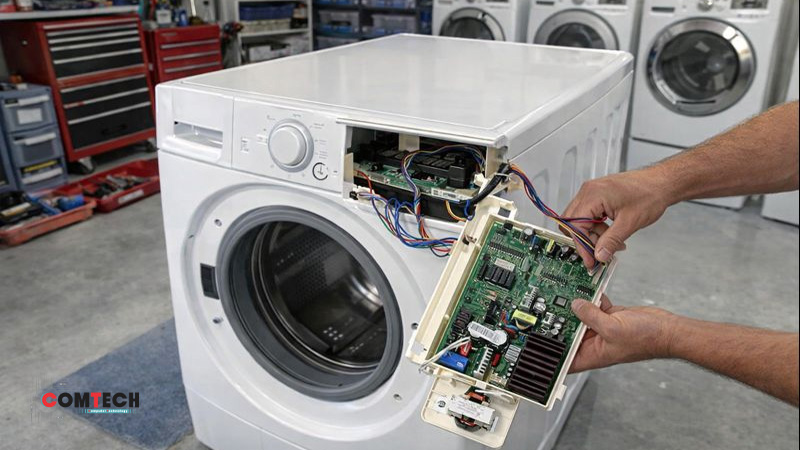

آموزش صفر تا صد تعمیر برد لباسشویی

برای تعمیر برد لباسشویی، ابتدا باید مشکلات رایج مربوط به برد الکترونیکی این دستگاه را شناسایی کنید تا بتوانید مشکل را به درستی حل کنید. توجه داشته باشید که برخی از مشکلات لباسشویی ممکن است به علت خرابی برد الکترونیکی باشد، اما این به معنای آن نیست که تمام مشکلات تنها به دلیل خرابی برد ایجاد می‌شود. بنابراین، برای تشخیص اینکه مشکل از برد لباسشویی است یا نه، باید تمامی مراحل اولیه برای رفع مشکل را طی کنید. اگر بعد از بررسی‌های اولیه به نتیجه نرسیدید، احتمالاً مشکل از برد است و در این صورت می‌توانید با کمک آموزش تعمیر برد لباسشویی اقدام به تعمیر آن کنید.

روش تعمیر برد الکترونیکی لباسشویی

در آموزش تعمیرات برد لباسشویی، شما با نکات کلیدی مانند نحوه تست خروجی‌های برد الکترونیکی، روش‌های رفع خطای ترمیستور و نقش میکروسوئیچ در عملکرد برد آشنا خواهید شد. همچنین، برخی از مدل‌های لباسشویی به شما ارورهایی می‌دهند که نشان می‌دهند مشکل از برد است یا خیر. در این شرایط، با استفاده از راهنمایی‌های ما می‌توانید تشخیص دهید که آیا مشکل به برد دستگاه مربوط است یا نه و سپس با انجام تعمیرات لازم، مشکل را برطرف کنید.

تست خروجی‌های برد الکترونیکی لباسشویی

برای شروع تعمیر برد لباسشویی، اولین گام بررسی و تست خروجی‌های برد به منظور اطمینان از سالم بودن آنهاست. در این بخش از آموزش تعمیرات برد لباسشویی، نحوه تست خروجی‌های برد الکترونیکی به روز و دقیق را برای شما شرح می‌دهیم.

⚡ استفاده از فازمتر و اهم متر اشتباه است

استفاده از فازمتر یا اهم متر برای تست خروجی‌های برد الکترونیکی به هیچ عنوان توصیه نمی‌شود، زیرا این ابزارها تنها ولتاژ کاذب را نشان می‌دهند و قادر به اندازه‌گیری دقیق ولتاژ واقعی نیستند. این ولتاژ کاذب معمولاً به صورت عددی یکسان در ولت‌متر نمایش داده می‌شود، اما به دلیل کم بودن قدرت آن، نمی‌تواند لامپ را روشن کند.

🔦 بهترین روش تست با لامپ ۲۲۰ ولت ۱۰۰ وات

برای انجام تست خروجی دقیق از برد لباسشویی، باید از یک لامپ ۲۲۰ ولت ۱۰۰ وات به جای فازمتر یا اهم متر استفاده کنید. این روش به شما کمک می‌کند تا ولتاژ واقعی خروجی را مشاهده کنید. برای شروع کار:

1. برد لباسشویی را روشن کرده و دکمه استارت را فشار دهید.

2. سپس لامپ ۲۲۰ ولت ۱۰۰ وات را به خروجی مورد نظر وصل کنید.

3. اگر خروجی‌های شیر برقی سالم باشند، لامپ باید روشن شود و این نشان‌دهنده وجود ولتاژ صحیح است.

4. در صورتی که لامپ روشن نشود، ممکن است مشکل از ترانسفورماتور یا خروجی شیر برقی باشد که نیاز به بررسی دقیق‌تر دارد.

🛠️ بررسی با مولتی متر و لامپ به‌طور همزمان

اگر بخواهید ولت متر را نیز برای بررسی خروجی‌ها استفاده کنید، آن را روی ولتاژ AC تنظیم کرده و خروجی‌ها را اندازه‌گیری کنید. این به شما کمک می‌کند تا مقدار ولتاژ دقیق‌تر را مشاهده کنید. اما همچنان توصیه می‌شود که لامپ ۲۲۰ ولت ۱۰۰ وات را نیز در کنار ولت‌متر استفاده کنید تا مطمئن شوید که ولتاژ واقعی به اندازه کافی برای روشن کردن لامپ وجود دارد.

⚠️ تست خروجی پمپ تخلیه

برای تست خروجی پمپ تخلیه، مراحل زیر را دنبال کنید:

1. لباسشویی را روی خروجی پمپ تخلیه قرار دهید.

2. دکمه استارت را فشار دهید و لامپ ۲۲۰ ولت ۱۰۰ وات را به خروجی پمپ تخلیه وصل کنید.

3. اگر برد لباسشویی سالم باشد، لامپ باید روشن شود. در این صورت، نشان می‌دهد که خروجی صحیح و سالم است.

📝در آموزش تعمیرات برد لباسشویی تأکید می‌شود که به هیچ عنوان از اهم متر و فازمتر برای تست خروجی‌های برد لباسشویی استفاده نکنید، زیرا این ابزارها تنها ولتاژ کاذب را نمایش می‌دهند و نمی‌توانند نتیجه دقیق و واقعی را ارائه کنند. استفاده از لامپ ۲۲۰ ولت ۱۰۰ وات بهترین و دقیق‌ترین روش برای تست خروجی‌ها است.

رفع خطای ترمیستور در برد الکترونیکی لباسشویی

یکی از خطاهای رایج در طول تعمیر برد لباسشویی که ممکن است با آن مواجه شوید، خطای ترمیستور است. برای تعمیر برد لباسشویی و رفع این مشکل، باید بتوانید خطای ترمیستور و همچنین خطای هیدروستات را شناسایی و برطرف کنید. در این بخش از آموزش تعمیرات برد لباسشویی، به بررسی نحوه رفع خطای ترمیستور می‌پردازیم.

برای رفع خطای ترمیستور ابتدا باید جامپر میکروسوئیچ درب لباسشویی را وصل کنید. اگر در این حالت ترمیستور را از مدار خارج کنید، خواهید دید که برد لباسشویی خطای ترمیستور را نمایش خواهد داد. بنابراین، اگر در طول تعمیر برد لباسشویی با این خطا مواجه شدید، احتمالاً ترمیستور از مدار خارج شده است. در این صورت، اگر ترمیستور در مدار باشد، بهتر است آن را یک بار جدا کرده و سپس دوباره وصل کنید تا از اتصال صحیح آن اطمینان حاصل کنید.

در آموزش تعمیر برد لباسشویی تأکید می‌شود که تست و بررسی دقیق ترمیستور از مراحل مهم در رفع خطای برد لباسشویی است.

بررسی میکروسوئیچ ها در آموزش تعمیر برد لباسشویی

خرابی میکروسوئیچ ها چه در صورت سولفاته شده باشند وچه اینکه آب به آن ها خورده باشد و عمیق شده باشند باعث مشکل روشن نشدن لباسشویی میگردد. درحالت طبیعی میکروسوئیچ ها در حالت قطع قرار دارند و زمانی که با اهم سنج تست میشوند نباید هیچ اهمی داشته باشند و در حالتی که برد را روشن میکنید باید بوق اهم سنج رابشنوید.

• میکروسوئیچ ها را با یک اهم متر تست کنید.
• زمانی که میکروسوئیچ ,سوئیچ می شود ملاحظه میکنید که اهم متر هیچ تغییری نمیکند این بدان معناست که سوئیچ قطع است.
• اگر داخل سوئیچ را باز کنید احتمالا با صحنه سولفاته شدن میکروسیوئیچ مواجه میشوید.
• در این صورت میکروسوئیچ باید تعویض گردد.
• در آموزش تعمیر برد لباسشویی تاکید میکنیم که هرگز اقدام به تعمیر میکروسوئیچ نکنید.
• دقت کنید اگر میکروسوئیچ شما دوپایه است از نوع دوپایه و اگر چهارپایه است از نوع چهارپایه برای تعویض آن استفاده نمایید.
• پس از تعویض میکروسوئیچ با اعمال برق 220 ولت به ورودی مدار میبینید که برد روشن میگردد.

آموزش تعمیر برد ماشین لباسشویی

یکی از مشکلات رایج در تعمیر برد ماشین لباسشویی این است که وقتی برد لباسشویی به برق وصل می‌شود و لامپ تست روشن می‌شود، نشان‌دهنده وجود اتصال کوتاه در مدار است. حالا این اتصال کوتاه می‌تواند به کدام قطعات مربوط باشد؟

برای برد ماشین لباسشویی‌های ال‌جی، یکی از دلایل این مشکل ممکن است سوختن فیوز به دلیل اتصال نادرست فاز و نول باشد. برای بررسی این موضوع، شما باید سیم جامپر بزنید تا بتوانید هم تعمیرات را انجام دهید و هم منبع دقیق مشکل را شناسایی کنید.

🔧 چطور بفهمیم آی‌پی‌ام یا میکرو خراب است؟

یکی از سوالات متداول این است که چطور بفهمیم مشکل از آی‌پی‌ام (IPM) است یا میکرو؟ برای این کار، باید به سه پایه قدرت که به فاز و نول وصل می‌شوند، توجه کنید. این پایه‌ها به ۳۱۰ ولت دی‌سی تغذیه می‌دهند.

یک روش ساده برای تست این است که این پایه‌ها را قطع کنید و بررسی کنید که آیا میکرو سالم است یا نه. اگر بعد از قطع کردن پایه‌ها، برد ماشین لباسشویی روشن نشد، احتمالاً مشکل از آی‌پی‌ام است.

🔋 تست خازن ۳۱۰ ولتی ماشین لباسشویی

اگر لامپ تست روشن شد و متوجه شدید که آی‌پی‌ام سوخته، باید بررسی کنید که آیا میکرو هم سالم است یا خیر. برای تست میکرو، آی‌پی‌ام را از برد جدا کرده و برد ماشین لباسشویی را روشن کنید. اگر برد روشن شد و همه چیز کار کرد، این به این معناست که میکرو سالم است و فقط آی‌پی‌ام خراب شده است. در این صورت می‌توانید با تعویض آی‌پی‌ام، برد ماشین لباسشویی را تعمیر کنید.

نکات مهم در تعمیر برد ماشین لباسشویی:

• همیشه قبل از شروع تعمیرات، از برق‌دار نبودن دستگاه اطمینان حاصل کنید.

• برای تست دقیق‌تر، از ابزارهای تخصصی مانند ولت‌متر و آمپرمتر استفاده کنید.

• در صورت بروز مشکلات پیچیده، تعمیر برد ماشین لباسشویی را به تعمیرکاران متخصص بسپارید.

در این آموزش تعمیرات برد ماشین لباسشویی، به شما یاد دادیم که چطور مشکلات رایج مانند اتصال کوتاه مدار و خرابی آی‌پی‌ام و میکرو را شناسایی و رفع کنید. با استفاده از این مراحل، می‌توانید برد ماشین لباسشویی خود را تعمیر کنید و دستگاهتان را به حالت اولیه برگردانید.

روش تست سلکتور ماشین لباسشویی

برای اطمینان از سالم بودن سلکتور ماشین لباسشویی و تشخیص خرابی آن، می‌توانید با استفاده از مولتی‌متر یک تست دقیق انجام دهید. در اینجا مراحل تست سلکتور ماشین لباسشویی را به صورت گام به گام برای شما توضیح داده‌ایم.

⚡ تنظیم مولتی‌متر:

ابتدا مولتی‌متر را در حالت تست بوق (بررسی اتصال) قرار دهید. این حالت برای بررسی وجود یا عدم وجود جریان الکتریکی در مدار بسیار مفید است.

🔍 پیدا کردن پایه‌های سلکتور:

۱. پایه‌های نگهدارنده سلکتور را شناسایی کنید. این پایه‌ها ثابت هستند و در عملکرد سلکتور هیچ نقشی ندارند.
۲. سپس به دنبال سه پایه داخلی سلکتور باشید که به اتصالات داخلی دستگاه مربوط می‌شوند.

🔌 اتصال پراب‌ها به پایه‌ها:

۱. دو پراب مولتی‌متر را به صورت جداگانه به پایه‌های داخلی سلکتور وصل کنید.
۲. اگر بلافاصله صدای بوق شنیدید، به این معناست که این دو پایه به درستی به هم متصل شده‌اند و مدار سالم است.

🔄 چرخاندن سلکتور و بررسی واکنش:

در حالی که مولتی‌متر در حالت تست بوق قرار دارد، سلکتور را به آرامی بچرخانید.

• هنگام چرخاندن، باید صدای قطع و وصل بوق از مولتی‌متر شنیده شود. این صدا نشان می‌دهد که سلکتور سالم است و تغییر وضعیت آن به درستی انجام می‌شود.

• بررسی ترک‌ها و شکستگی‌ها: در صورت مشاهده هرگونه خرابی، سلکتور را به دقت از نظر ترک‌خوردگی، شکستگی یا فشار اضافی بررسی کنید. این مشکلات ممکن است مانع عملکرد صحیح سلکتور شوند.

روش تعمیر سلکتور ماشین لباسشویی

اگر سلکتور ماشین لباسشویی به درستی کار نمی‌کند، ممکن است مشکل از ترک یا شکستگی در مسیرهای اتصال آن باشد. برای رفع این مشکل، مراحل زیر را دنبال کنید:

1. شناسایی مسیر معیوب:

برای تعمیر سلکتور برد ماشین لباسشویی ابتدا مسیرهای اتصال روی برد سلکتور را بررسی کنید. از یک ابزار مناسب مانند کاتر برای برداشتن لایه‌های روی برد استفاده کنید و ترک‌ها یا شکستگی‌های ریز در مسیرها را شناسایی کنید.

2. ترمیم اتصال‌ها:

پس از شناسایی مسیر معیوب، باید آن را ترمیم کنید:

• از یک هویه و سیم لحیم با کیفیت برای لحیم‌کاری مسیر شکسته استفاده کنید.

• اطمینان حاصل کنید که لحیم‌کاری تمیز و بدون ایجاد اتصالات اضافی انجام شده باشد.

3. تست اتصال‌ها:

پس از انجام لحیم‌کاری، برای بررسی صحت کار خود:

• مولتی‌متر را روی حالت تست بوق قرار دهید.

• پراب‌های مولتی‌متر را به پایه‌های مربوطه متصل کنید و از صدای بوق بین پایه‌ها اطمینان حاصل کنید.

• اگر صدای بوق به طور منظم شنیده شد، به این معناست که مسیر به درستی ترمیم شده است.

🔧 در نهایت، اگر سلکتور ماشین لباسشویی شما به درستی کار نمی‌کند، با رعایت مراحل تست و تعمیر، می‌توانید مشکلات آن را برطرف کرده و دستگاه را به حالت اولیه بازگردانید.

تعمیر برد موتور ماشین لباسشویی

اگر ماشین لباسشویی شما روشن می‌شود اما موتور آن کار نمی‌کند، ممکن است مشکل از برد دستگاه باشد. این مشکل معمولاً به مشکلاتی در رله‌ها، ترایاک‌ها یا آی پی ام (IPM) مربوط می‌شود. در این مقاله، قصد داریم با بررسی مشکلات رایج برد ماشین لباسشویی و آموزش تعمیر برد ماشین لباسشویی به شما کمک کنیم تا بتوانید ایرادات مختلف را شناسایی و تعمیر کنید.

⚙️ علت‌های رایج خرابی موتور ماشین لباسشویی:

1. موتور یونیورسال:

اگر موتور یونیورسال ماشین لباسشویی شما کار نمی‌کند، احتمالاً مشکل در رله‌ها یا ترایاک‌های مربوط به برد است. برای تشخیص این مشکل، باید تست دقیقی روی این قطعات انجام دهید تا ببینید که آیا سالم هستند یا خیر. در صورت خرابی رله‌ها یا ترایاک‌ها، نیاز به تعویض یا تعمیر برد دارید.

2. موتور دایرکت درایو:

در مدل‌های دایرکت درایو، در صورت خرابی موتور، معمولاً ایراد از آی پی ام (IPM) است. اگر آی پی ام بسوزد، موتور یونیورسال هم کار نخواهد کرد. این مسئله به طور مشابه در بردهای اینورتر نیز دیده می‌شود، که می‌تواند باعث توقف عملکرد موتور شود.

عیب یابی بردهای یونیورسال و اینورتر لباسشویی

در برخی برندها مانند پاکشوما، آبسال و هایر، ایرادات در سیستم‌های یونیورسال و اینورتر به طور معمول مشاهده نمی‌شود. برای رفع ایرادات در این مدل‌ها، بررسی دقیق قطعات برد ماشین لباسشویی ضروری است.

روش تعمیر برد ماشین لباسشویی

1. تست رله‌ها و ترایاک‌ها: برای بررسی رله‌ها و ترایاک‌ها، از مولتی‌متر یا تست بوق استفاده کنید. در صورت خرابی این قطعات، باید آنها را تعویض کنید.

2. بررسی آی پی ام (IPM): در صورت مشاهده خرابی در موتور دایرکت درایو یا موتور یونیورسال، آی پی ام را بررسی کرده و در صورت سوختگی، آن را تعویض کنید.

3. بازرسی قطعات برد: در بردهای اینورتر، مشکلات معمولاً به دلیل آی پی ام ایجاد می‌شود. لذا بررسی دقیق قطعات برد می‌تواند ایرادات را شناسایی کند.

در صورت خرابی موتور ماشین لباسشویی و مشکل در برد دستگاه، با انجام این مراحل می‌توانید مشکلات را تشخیص داده و تعمیر برد ماشین لباسشویی خود را انجام دهید.

تشخیص مشکل با استفاده از NTC در تعمیر برد ماشین لباسشویی

یکی از اجزای حیاتی در تعمیر برد ماشین لباسشویی، NTC است. این سنسور دما به طور دقیق دمای لحظه‌ای سیستم را اندازه‌گیری کرده و در صورتی که دما از حد مجاز بالاتر برود، جلوی عملکرد موتور را می‌گیرد. در این مقاله، نحوه بررسی خرابی NTC و آموزش تعمیر برد ماشین لباسشویی با استفاده از این سنسور را توضیح خواهیم داد.

🔧 عملکرد سنسور NTC:

NTC (Negative Temperature Coefficient) یک سنسور حرارتی است که به طور معمول برای اندازه‌گیری دما در سیستم‌های مختلف از جمله ماشین لباسشویی استفاده می‌شود. هنگامی که دمای آب یا سیستم داخلی بیش از حد بالا برود، این سنسور قادر است دمای غیر طبیعی را شناسایی کرده و عملکرد موتور را متوقف کند تا از آسیب به دستگاه جلوگیری شود.

⚡ علائم خرابی NTC:

در صورتی که NTC به درستی عمل نکند و دمای اشتباه را گزارش دهد، ممکن است باعث توقف موتور ماشین لباسشویی شود. این وضعیت معمولاً زمانی پیش می‌آید که سنسور NTC دمای بالاتر از حد معمول را نشان دهد و در نتیجه موتور از کار بیفتد.

🔍 نحوه تست NTC با استفاده از مولتی‌متر:

برای بررسی خرابی NTC، می‌توانید از مولتی‌متر استفاده کنید و مقدار اهم آن را در دمای مختلف اندازه‌گیری کنید. مراحل تست به شرح زیر است:

1. مولتی‌متر را در حالت اندازه‌گیری مقاومت (اهم) قرار دهید.

2. NTC را از سیستم برداشته و دو پراب مولتی‌متر را به دو پایه NTC وصل کنید.

3. دمای سنسور را تغییر دهید (با گرم کردن آن یا گذاشتن در یک محیط سرد).

4. مقدار اهم را در دماهای مختلف اندازه‌گیری کنید. باید توجه کنید که در دمای بالا، مقدار مقاومت NTC باید کاهش یابد.

5. اگر مقدار مقاومت به طور غیر طبیعی تغییر نکند یا در محدوده مجاز نباشد، NTC خراب است و باید تعویض شود.

⚙️ تعمیر و تعویض NTC:

اگر تست‌ها نشان داد که NTC خراب است، باید آن را تعویض کنید تا عملکرد دستگاه به درستی ادامه یابد. معمولاً NTC به راحتی قابل تعویض است و با یک سنسور جدید می‌توانید مشکل را برطرف کنید. با استفاده از سنسور NTC، می‌توانید مشکلات مربوط به دمای ماشین لباسشویی را شناسایی کرده و تعمیر برد ماشین لباسشویی را به درستی انجام دهید.

آموزش تعمیر برد ماشین لباسشویی سامسونگ: تعویض خازن و تست عملکرد آن

تست دقیق خازن‌ها و تحلیل وضعیت آن‌ها:
بعد از انجام تست‌های اولیه با مولتی‌متر و LCR متر، خازن‌هایی که دچار خرابی شده‌اند، مشخص می‌شوند. در این مورد خاص، خازن فیلتر ۴۰۰ ولتی که به اشتباه با خازن ۵۰۰ ولتی جایگزین شده بود، به‌عنوان عامل اصلی نوسانات ولتاژ شناسایی شد.

⚡ تعویض خازن معیوب:
برای تعویض خازن معیوب، ابتدا باید نوع خازن را به‌طور دقیق انتخاب کرد. خازن‌های الکترولیتی مورد استفاده در برد ماشین لباسشویی معمولاً با ولتاژ و ظرفیت مشخص هستند. در اینجا، خازن ۴۰۰ ولتی که با ظرفیت صحیح جایگزین شد، توانست نوسانات ولتاژ را به‌طور مؤثر از بین ببرد و به دستگاه امکان عملکرد درست را بدهد.

🔧 بررسی دقیق اجزای دیگر برد:
بعد از تعویض خازن، باید اجزای دیگری نظیر پل دیود و آی‌سی‌های کنترل ولتاژ مورد بررسی دقیق قرار گیرند. این اجزا ممکن است تحت تأثیر نوسانات ولتاژ دچار خرابی شده باشند و نیاز به تعمیر یا تعویض دارند.

📊 اندازه‌گیری و تحلیل ولتاژ با اوسیلوسکوپ:
پس از تعویض خازن معیوب، برای اطمینان از صحت عملکرد مدار تغذیه، از اوسیلوسکوپ برای اندازه‌گیری نوسانات و تست صحت ولتاژ استفاده شد. با توجه به تحلیل‌های انجام شده، ولتاژ به‌طور ثابت و بدون هیچ‌گونه نوسان ثابت ماند و عملکرد دستگاه به حالت نرمال بازگشت.

🔌 تست عملکرد برد:
پس از تعمیر برد و انجام تست‌های مختلف، برد با اتصال ورودی برق دوباره روشن شد. برد عملکرد نرمال خود را از سر گرفت و هیچ‌گونه ارور یا خطا در سیستم مشاهده نشد.

با انجام مراحل تعمیر برد ماشین لباسشویی سامسونگ و تعویض قطعات معیوب مانند خازن‌ها و آی‌سی‌ها، می‌توانید از عملکرد صحیح دستگاه اطمینان حاصل کرده و مشکلات احتمالی نوسانات ولتاژ را رفع کنید.

برای تعمیر برد ماشین لباسشویی سامسونگ، نیاز به آگاهی دقیق از ساختار مدار، عملکرد اجزا و روش‌های تعمیرات الکترونیکی داریم. در این آموزش، به تشخیص و تعمیر عیوب مختلف در برد ماشین لباسشویی سامسونگ پرداخته و مشکلات رایج در منبع تغذیه، مدار کنترل، و قطعات جانبی مانند هیدروستات و میکروسویچ را بررسی خواهیم کرد.

1. بررسی منبع تغذیه و تأثیر آن بر عملکرد برد

یکی از مشکلات رایج در برد ماشین لباسشویی سامسونگ، خرابی در منبع تغذیه است. منبع تغذیه وظیفه تأمین ولتاژ برای سایر اجزای برد را بر عهده دارد. در صورتی که این بخش دچار مشکل شود، دستگاه عملکرد صحیح نخواهد داشت. برای حل این مشکل، می‌توان از منابع تغذیه خارجی با ولتاژ ۱۲ ولت و ۵ ولت استفاده کرد.

2. بررسی آی‌سی‌ها و مشکلات مربوط به ترانزیستورها

آی‌سی‌ها و ترانزیستورها اجزای حیاتی در برد هستند که کنترل عملکرد دستگاه را بر عهده دارند. در صورت خرابی این قطعات، عملکرد مدار فرمان دستگاه مختل می‌شود. برای تعمیر، باید آی‌سی‌ها و ترانزیستورها را بررسی و در صورت نیاز تعویض کرد. به عنوان مثال، ممکن است آی‌سی‌های مربوط به کنترل میکروسویچ یا ترایاک‌ها دچار خرابی شوند.

3. نحوه اتصال هیدروستات و شناسایی ایرادات آن

هیدروستات‌ها در مدل‌های مختلف ماشین لباسشویی با سیگنال‌های متفاوت کار می‌کنند. برای تشخیص ایراد در هیدروستات، باید ولتاژهای صحیح و سیم‌های مرتبط مانند گراند، وی اس اس، و سنسور را بررسی کرد. در صورت بروز خرابی، می‌توانید از مستندات برد برای شناسایی دقیق ایرادات استفاده کنید.

4. بررسی و تعمیر میکروسویچ‌ها و مشکلات مرتبط با آن

میکروسویچ‌ها یکی از قطعات رایج در ماشین لباسشویی هستند که ممکن است عملکرد آن‌ها دچار اختلال شود. خرابی یا اتصالی در میکروسویچ‌ها می‌تواند باعث عدم کارکرد دستگاه شود. در این صورت، باید میکروسویچ معیوب را شبیه‌سازی کرده و در صورت نیاز، آن را تعویض کنید.

5. تشخیص و تعمیر ترایاک‌ها و قطعات فرمان

ترایاک‌ها برای کنترل جریان الکتریکی در برد ماشین لباسشویی عمل می‌کنند. خرابی ترایاک‌ها می‌تواند عملکرد پمپ یا شیر برقی را مختل کند. برای تعمیر، باید ترایاک‌ها را بررسی کرده و در صورت نیاز، آن‌ها را تعویض کنید. اتصال ۱۲ ولت مثبت به نول برای راه‌اندازی ترایاک‌ها می‌تواند کمک‌کننده باشد.

6. بررسی مشکلات شیارهای PCB و ترک‌های ناشی از خرابی

ترک‌های ظریف روی PCB می‌تواند باعث قطع اتصال و اختلال در عملکرد دستگاه شود. برای رفع این مشکل، باید خراش‌های PCB را با سمباده حذف کرده و سیم‌ها را دوباره متصل کنید تا جریان برق به درستی منتقل شود.

7. تحلیل عملکرد پمپ و شیر برقی

یکی از مراحل مهم در تعمیر برد ماشین لباسشویی، تحلیل عملکرد پمپ و شیر برقی است. اگر این قطعات به درستی عمل نکنند، دستگاه نمی‌تواند آب را تخلیه یا شستشو را انجام دهد. با بررسی مسیرهای ولتاژ و قطعی‌های موجود، می‌توان مشکل را شناسایی کرده و پمپ و شیر برقی را به درستی تعمیر کرد.

🔑 نکات کلیدی برای تعمیر برد ماشین لباسشویی سامسونگ

• تشخیص دقیق خرابی‌ها: برای تعمیر مؤثر، تشخیص دقیق خرابی‌های اجزای مختلف برد ضروری است. این شامل بررسی منبع تغذیه، ترایاک‌ها، آی‌سی‌ها، و هیدروستات‌ها است.

• لحیم‌کاری دقیق: لحیم‌کاری بخش‌های مختلف برد باید با دقت انجام شود تا از بروز مشکلات بعدی جلوگیری شود. استفاده از ابزارهای مناسب و رعایت استانداردهای لحیم‌کاری از اهمیت ویژه‌ای برخوردار است.

• آزمون عملکرد: پس از تعمیرات، باید برد به طور کامل تست شود تا از عملکرد صحیح تمامی بخش‌ها اطمینان حاصل شود.

• استفاده از قطعات مناسب: انتخاب قطعات اصلی و سازگار با برد، از جمله آی‌سی‌ها و ترایاک‌ها، برای بازگرداندن عملکرد صحیح دستگاه ضروری است.

نقش رگولاتور در برد ماشین لباسشویی و نحوه تست آن

در این جلسه، به بررسی یکی از قطعات حیاتی در برد ماشین لباسشویی، یعنی رگولاتور، خواهیم پرداخت. رگولاتور به‌عنوان تثبیت‌کننده ولتاژ عمل می‌کند و برای عملکرد صحیح برد ماشین لباسشویی، به ویژه میکروکنترلر، اهمیت زیادی دارد. در این مقاله، به شما توضیح می‌دهیم که رگولاتور چطور کار می‌کند، چه مشکلاتی ممکن است پیش آید و چگونه باید آن را تست کنید.

🔧 رگولاتور چیست و چه نقشی دارد؟

رگولاتور در دنیای الکترونیک به‌عنوان یک تنظیم‌کننده ولتاژ شناخته می‌شود. فرض کنید یک ورودی ولتاژ دارید که از ۵ ولت تا ۲۰ ولت تغییر می‌کند. در این صورت، باید ولتاژ خروجی ثابت و دقیق، مثلاً ۵ ولت، داشته باشید تا میکروکنترلر و سایر قطعات برد به درستی عمل کنند.

رگولاتور دقیقا مانند یک سد عمل می‌کند که با تغییرات ورودی، خروجی ثابت را تحویل می‌دهد. برای مثال، حتی اگر ولتاژ ورودی نوسانات زیادی داشته باشد، خروجی همواره مقدار ثابت و مشخصی خواهد بود. به همین دلیل، رگولاتور به‌عنوان قطعه‌ای ضروری در بسیاری از بردهای الکترونیکی، از جمله برد ماشین لباسشویی، شناخته می‌شود.

⚙️ نحوه عملکرد رگولاتور

رگولاتور ورودی متغیر را به ولتاژ ثابت و مناسب تبدیل می‌کند. مثلاً اگر ولتاژ ورودی از ۵ ولت تا ۲۰ ولت تغییر کند، رگولاتور ولتاژ ۵ ولت ثابت را برای عملکرد میکروکنترلر فراهم می‌آورد. این عملکرد مشابه به تنظیم آب از یک شیر است؛ اگر جریان آب زیاد یا کم شود، شیر تنظیم می‌شود تا مقدار ثابتی از آب را به‌طور پیوسته تحویل دهد.

🔍 نحوه تست رگولاتور

برای تست رگولاتور، نمی‌توان از مولتی‌متر به‌طور معمول یا تست دیود استفاده کرد. بهترین روش برای تست رگولاتور، استفاده از ولتاژ مستقیم است. مراحل تست به شرح زیر است:

1. تنظیم مولتی‌متر: مولتی‌متر خود را روی حالت اندازه‌گیری ولتاژ DC قرار دهید.

2. اتصال ورودی و خروجی: پایه سمت چپ رگولاتور ورودی است که باید به ولتاژ متغیر (مثلاً ۱۲ ولت) وصل شود. پایه وسط معمولاً مشترک است که به بدنه وصل می‌شود و پایه سمت راست خروجی است که باید ۵ ولت ثابت را نشان دهد.

3. اتصال منبع تغذیه: از یک منبع تغذیه متغیر (مثلاً ۱۲ ولت) استفاده کنید و آن را به پایه ورودی رگولاتور وصل کنید.

4. اندازه‌گیری خروجی: مولتی‌متر را به پایه خروجی رگولاتور وصل کنید و ولتاژ را اندازه‌گیری کنید. در این حالت، باید ولتاژ ثابت ۵ ولت را مشاهده کنید.

5. تغییر ولتاژ ورودی: حالا ولتاژ ورودی را تغییر دهید (مثلاً به ۱۶ ولت) و مجدداً ولتاژ خروجی را بررسی کنید. حتی با تغییر ولتاژ ورودی، باید خروجی همچنان ۵ ولت ثابت باشد.

⚠️ مشکلات ناشی از خرابی رگولاتور

اگر رگولاتور خراب شود، معمولاً یکی از دو مشکل زیر بروز می‌کند:

1. اتصال کوتاه: در این حالت، رگولاتور به‌طور کامل از کار می‌افتد و خروجی ولتاژ نخواهد داشت.

2. ولتاژ خروجی صفر یا کم: زمانی که ولتاژ ورودی (مثلاً ۱۲ ولت یا ۱۸ ولت) به رگولاتور اعمال می‌شود، خروجی ممکن است تنها ۱ ولت یا حتی صفر ولت باشد. این امر باعث می‌شود که میکروکنترلر و سایر قطعات برد نتوانند به درستی کار کنند و دستگاه روشن نشود.

⚡ اهمیت رگولاتور در عملکرد برد

رگولاتور برای عملکرد صحیح برد ماشین لباسشویی ضروری است. در صورتی که رگولاتور خراب شود، ممکن است برد به‌طور کامل از کار بیفتد. در بسیاری از مواقع، تعمیرکاران برد را به‌طور کامل تعویض می‌کنند و تصور می‌کنند که میکروکنترلر آسیب دیده است، در حالی که در واقع مشکل فقط در رگولاتور است.

با انجام تست دقیق رگولاتور و بررسی ولتاژ خروجی، می‌توان به راحتی مشکلات موجود در برد ماشین لباسشویی را شناسایی کرده و آن را تعمیر کرد. رگولاتور یکی از اجزای حیاتی در برد الکترونیکی ماشین لباسشویی است که نقش مهمی در تثبیت و تأمین ولتاژ ثابت برای اجزای مختلف دارد. تست و تعویض رگولاتور می‌تواند باعث بازگشت عملکرد صحیح دستگاه شود.

بررسی عملکرد و تست هیدرواستات در برد ماشین لباسشویی

هیدرواستات یک سنسور فشار است که وظیفه کنترل سطح آب در ماشین لباسشویی را بر عهده دارد. این قطعه بر اساس فشار هوای داخل یک شلنگ خاص عمل کرده و اطلاعات مربوط به سطح آب را به برد الکترونیکی ارسال می‌کند. در صورتی که هیدرواستات خراب شود، مشکلاتی مانند قطع نشدن آبگیری یا تخلیه مستقیم آب ممکن است پیش آید.

علائم خرابی هیدرواستات

• قطع نشدن آبگیری: هیدرواستات ممکن است در حالت تشخیص سطح پایین آب گیر کرده و باعث آبگیری مداوم و سرریز شدن آب شود.

• تخلیه مستقیم آب: هیدرواستات به اشتباه تشخیص می‌دهد که مخزن پر است و بلافاصله پمپ تخلیه را فعال می‌کند.

روش تست هیدرواستات

1. تست اولیه با مولتی‌متر: مولتی‌متر را در حالت تست اتصال قرار دهید. اگر اتصال برقرار بود، احتمالاً سنسور خراب است. همچنین با دمیدن هوا به شلنگ، اگر اتصال تغییر نکرد، هیدرواستات معیوب است.

2. تست عملکردی: برد را روشن کنید. اگر بدون هیدرواستات آبگیری آغاز شود یا پس از جدا کردن هیدرواستات دستگاه به تخلیه برود، هیدرواستات خراب است.

نحوه رفع مشکل هیدرواستات خراب

• بررسی شلنگ: گرفتگی یا پارگی شلنگ ممکن است باعث ارسال اطلاعات نادرست به برد شود.

• تمیز کردن اتصالات: از سالم بودن اتصالات هیدرواستات اطمینان حاصل کنید.

• تعویض هیدرواستات: اگر مشکل رفع نشد، بهترین راهکار تعویض هیدرواستات معیوب است.

عیب‌یابی مشکل فرمان ندادن به شیر برقی در ماشین لباسشویی

اگر ماشین لباسشویی شما در مرحله شستشو به شیر برقی فرمان نمی‌دهد و آب به مخزن وارد نمی‌شود، ممکن است به‌اشتباه فکر کنید که مشکل از برد الکترونیکی یا رله‌ها است. اما در بسیاری از موارد، علت اصلی این مشکل خرابی هیدرواستات است.

چرا ماشین لباسشویی به شیر برقی فرمان نمی‌دهد؟

شیر برقی وظیفه کنترل ورود آب به مخزن را بر عهده دارد و فرمان‌های خود را از برد الکترونیکی دریافت می‌کند. با این حال، حتی اگر برد سالم باشد، ممکن است ماشین آبگیری نکند. علل این مشکل عبارتند از:

• خرابی هیدرواستات (رایج‌ترین علت)

• خرابی رله‌های برد

• قطعی در سیم‌کشی بین برد و شیر برقی

• گرفتگی یا خرابی شیر برقی

نقش هیدرواستات در فرمان دادن به شیر برقی

هیدرواستات میزان آب موجود در مخزن را تشخیص داده و اطلاعات آن را به میکروکنترلر برد ماشین لباسشویی ارسال می‌کند. در صورت خرابی هیدرواستات، دو حالت ممکن است رخ دهد:

1. هیدرواستات به‌اشتباه گزارش می‌دهد که مخزن پر از آب است. در این صورت، برد فرمانی برای باز شدن شیر برقی صادر نمی‌کند.

2. هیدرواستات اتصال داخلی خود را از دست می‌دهد و برد اطلاعاتی از میزان آب دریافت نمی‌کند، که باعث می‌شود شیر برقی فعال نشود.

🧰 روش تست هیدرواستات در ماشین لباسشویی

۱. تست با مولتی‌متر

• مولتی‌متر را روی حالت تست بیزر (اتصال) یا اهم‌سنج قرار دهید.

• دو پایه مشخص‌شده روی هیدرواستات را بررسی کنید. در حالت عادی، اگر اتصال برقرار نباشد، ممکن است هیدرواستات خراب باشد.

• هنگام دمیدن هوا در شلنگ متصل به هیدرواستات، باید تغییر در مقاومت مشاهده شود. اگر تغییری مشاهده نکردید، هیدرواستات معیوب است.

۲. بررسی عملکرد در مدار ماشین لباسشویی

• برد ماشین لباسشویی را روشن کنید.

• اگر با جدا کردن هیدرواستات از مدار، ماشین شروع به آبگیری کرد، این نشان‌دهنده خراب بودن هیدرواستات است.

• در صورتی که با جدا کردن هیدرواستات آبگیری انجام نشود، باید برد، رله‌ها و سیم‌کشی‌ها بررسی شوند.

🔧 راهکارهای رفع مشکل عدم فرمان به شیر برقی

1. بررسی و تست هیدرواستات: ابتدا از سالم بودن هیدرواستات مطمئن شوید و از ارسال اطلاعات اشتباهی به برد جلوگیری کنید.

2. چک کردن سیم‌کشی‌ها: قطعی یا اتصالی در مسیر ارتباطی برد و شیر برقی می‌تواند مانع عملکرد صحیح آن شود.

3. بررسی رله‌های برد: گاهی مشکل به خرابی رله‌ها برمی‌گردد که فرمان باز شدن شیر برقی را صادر می‌کنند.

4. بررسی شیر برقی: گرفتگی فیلترهای ورودی شیر برقی یا سوختن سیم‌پیچ آن می‌تواند مانع ورود آب به مخزن شود.

با انجام مراحل عیب‌یابی و تست قطعات مختلف مانند هیدرواستات و شیر برقی، می‌توانید مشکل فرمان ندادن به شیر برقی در ماشین لباسشویی را شناسایی کرده و آن را رفع کنید.

در این آموزش، یاد می‌گیریم که چگونه متوجه شویم که شیر برقی ماشین لباسشویی از نوع AC (جریان متناوب) است یا DC (جریان مستقیم). این اطلاعات به شما کمک می‌کند که هنگام تعمیر برد ماشین لباسشویی، بتوانید نوع راه‌اندازی شیر برقی را شناسایی کرده و مسیر عیب‌یابی را سریع‌تر طی کنید.

روش تشخیص نوع راه‌اندازی شیر برقی در برد ماشین لباسشویی

برای فهمیدن اینکه شیر برقی ماشین لباسشویی با جریان AC یا DC کار می‌کند، روش‌های ساده اما تخصصی وجود دارد.

۱. بررسی وجود خازن در مدار

اگر در مدار شیر برقی خازن پلی‌استر (Polyester Capacitor) مشاهده کردید، به احتمال زیاد مدار AC است.
خازن‌های پلی‌استر معمولاً بدون پلاریته (قطبیت) هستند، یعنی در هر دو جهت کار می‌کنند که این ویژگی یکی از نشانه‌های مدار AC است.

۲. بررسی وجود ترایاک در مدار

اگر در کنار شیر برقی یک ترایاک (Triac) وجود دارد، این نشانه‌ای است که شیر برقی با جریان متناوب (AC) کار می‌کند.
ترایاک‌ها معمولاً در مدارهای کنترل توان AC استفاده می‌شوند و با دریافت سیگنال از برد الکترونیکی، مسیر عبور جریان را برای شیر برقی باز می‌کنند.

۳. بررسی وجود دیود و ترانزیستور در مدار

اگر در مدار ترانزیستور و دیود راه‌انداز مشاهده کردید، به احتمال زیاد شیر برقی از نوع DC است.
در بردهای الکترونیکی نسل جدید، برای کنترل شیر برقی DC از ترکیب ترانزیستور (سه‌پایه) و دیود راه‌انداز استفاده می‌شود. در این نوع راه‌اندازی DC، دیود نقش محافظتی دارد و از برگشت جریان به ترانزیستور جلوگیری می‌کند.

۴. ترکیب قطعات و تشخیص نهایی

• اگر در مدار ترکیب “ترایاک + خازن پلی‌استر” را مشاهده کردید، بدانید که شیر برقی AC است.

• اگر ترکیب “ترانزیستور + دیود راه‌انداز” را مشاهده کردید، بدانید که شیر برقی DC است.

تشخیص نوع راه‌اندازی شیر برقی در برد ماشین لباسشویی می‌تواند در عیب‌یابی و تعمیر برد کمک زیادی کند. با شناسایی قطعات موجود در مدار مانند ترایاک‌ها، خازن‌های پلی‌استر و ترانزیستورها و دیودها، به راحتی می‌توانید نوع جریان و روش کنترل شیر برقی را تشخیص داده و مشکلات احتمالی را سریع‌تر برطرف کنید.

عیب‌یابی پمپ تخلیه در برد ماشین لباسشویی

پمپ تخلیه یکی از قطعات کلیدی در برد ماشین لباسشویی است که نقش حیاتی در تخلیه آب دارد. در این آموزش، به بررسی نحوه عملکرد پمپ تخلیه و چگونگی عیب‌یابی آن در بردهای ماشین لباسشویی (چه مدل‌های اینورتر و چه مدل‌های معمولی) پرداخته و مشکلات رایج این قطعه و روش‌های تعمیر آن را توضیح می‌دهیم.

۱. بررسی مدار کنترل پمپ تخلیه

در برد ماشین لباسشویی، عملکرد پمپ تخلیه معمولاً توسط یک بلوک تقویت‌کننده یا درایور کنترل می‌شود. در این مدار:

• سیگنال خروجی از سی‌پی‌یو (میکروکنترلر): این سیگنال منطقی (۰ یا ۱) با ولتاژ ۵ ولت صادر می‌شود. ۱ به معنای ۵ ولت و ۰ معادل زمین است.

• بلوک تقویت‌کننده/درایور: سیگنال ۵ ولتی از میکروکنترلر به ورودی تقویت‌کننده می‌رود و خروجی آن به ۱۲ ولت تقویت می‌شود تا فرمان لازم برای راه‌اندازی پمپ تخلیه فراهم شود.

• بخش راه‌انداز (رله/ترایاک): در مدل‌های رله‌ای، بوبین رله فرمان را از طریق اتصال فاز و نول به پمپ انتقال می‌دهد. در مدل‌های ترایاکی، سیگنال به گیت ترایاک داده شده و ترایاک پس از فعال شدن، اتصال پمپ را برقرار می‌کند.

۲. تشخیص و عیب‌یابی پمپ تخلیه

وقتی که پمپ تخلیه کار نمی‌کند، ممکن است برد ماشین لباسشویی به دو صورت مشکل داشته باشد:

• خرابی بخش راه‌انداز (رله یا ترایاک): ممکن است رله خراب شده باشد یا قسمت راه‌انداز (شامل ترایاک و مقاومت راه‌انداز) دچار مشکل شده باشد.

• خرابی در مسیر سیم‌کشی و سوکت‌ها: در حین باز کردن برد، ممکن است سیم‌ها خراشیده یا قطع شوند و یا اپتوکوپلر آسیب دیده باشد که مانع از انتقال صحیح سیگنال فرمان می‌شود.

۳. نحوه عیب‌یابی تخصصی پمپ تخلیه

برای تشخیص دقیق مشکل پمپ تخلیه، مراحل زیر را دنبال کنید:

بررسی بلوک تقویت‌کننده (درایور):

• ولتاژ ورودی (حدود ۳ تا ۵ ولت) و خروجی (تقویت شده به ۱۲ ولت) را با مولتی‌متر اندازه‌گیری کنید.

• اطمینان حاصل کنید که سیگنال ۵ ولتی از میکرو به درستی به بلوک تقویت منتقل می‌شود.

تست بخش راه‌انداز (رله یا ترایاک):

• در مدل‌های رله‌ای، بررسی کنید که بوبین رله به درستی فعال شده و سیم‌های فاز و نول به پمپ تخلیه متصل شده باشند.

• در مدل‌های ترایاکی، گیت ترایاک را تست کنید و مقاومت راه‌انداز را بررسی کنید؛ در صورت خرابی مقاومت، سیگنال به درستی تقویت نخواهد شد.

بررسی مسیرهای سیم‌کشی:

• نقاطی که در حین باز کردن برد ممکن است خراشیده یا قطع شده باشند را با دقت بررسی و در صورت لزوم با سمباده یا لحیم‌کاری مجدد اتصال را برقرار کنید.

• اپتوکوپلر مربوط به پمپ تخلیه را نیز مورد تست قرار دهید تا از انتقال صحیح سیگنال اطمینان حاصل شود.

توجه به استانداردهای لحیم‌کاری برد لباس شویی

• هنگام تعمیر برد، رعایت دقت در لحیم‌کاری قطعات بسیار حیاتی است. قطعی‌های ریز سیم‌ها می‌تواند باعث بروز مشکلات بعدی شود.

• تست عملکرد بلوک تقویت و بخش راه‌انداز پس از هر تعمیر، از اهمیت ویژه‌ای برخوردار است تا از عدم بروز خطاهای احتمالی مطمئن شوید.

• در بردهای مختلف، اگرچه ساختار کلی تقویت‌کننده مشترک است، اما بخش‌های راه‌انداز (رله یا ترایاک) ممکن است از هم تفاوت داشته باشند. شناسایی صحیح این تفاوت‌ها به شما کمک می‌کند تا مشکل پمپ تخلیه را به سرعت تشخیص دهید.

با رعایت این مراحل عیب‌یابی و تعمیر پمپ تخلیه، می‌توانید مشکلات رایج در برد ماشین لباسشویی را شناسایی کرده و از عملکرد صحیح دستگاه اطمینان حاصل کنید. توجه به جزئیات بلوک تقویت‌کننده، رله‌ها، ترایاک‌ها، و مسیرهای سیم‌کشی از اهمیت زیادی برخوردار است.

آموزش تست تاکومتر و اندازه‌گیری سرعت موتور ماشین لباسشویی

در صورت خرابی تاکومتر، بسیاری از فرآیندهای ماشین لباسشویی به درستی کار نمی‌کنند. برای تعمیر برد ماشین لباسشویی و تست صحیح تاکومتر، دو روش کاربردی و موثر وجود دارد که به شرح زیر است:

۱. تست ولتاژ:

یکی از روش‌های رایج برای تست تاکومتر، اندازه‌گیری ولتاژ است. در این روش، با اندازه‌گیری تغییرات ولتاژ در دستگاه می‌توان از صحت عملکرد تاکومتر مطمئن شد. برای انجام این تست، کافی است دستگاه را به پایه‌های مناسب وصل کنید و ولتاژ را اندازه‌گیری کنید. با تغییر سرعت موتور، ولتاژ تغییر می‌کند و این تغییرات به شما کمک می‌کند تا از درست کار کردن تاکومتر اطمینان حاصل کنید.

۲. تست فرکانس:

روش دیگر برای تست تاکومتر، اندازه‌گیری فرکانس است. اگر دستگاه شما قابلیت اندازه‌گیری فرکانس را دارد، می‌توانید با تغییر سرعت موتور، فرکانس را مشاهده کنید. تغییرات فرکانس معمولاً بین ۳ کیلوهرتز تا ۵ کیلوهرتز است. اگر فرکانس تغییر کند، نشان‌دهنده این است که تاکومتر به درستی کار می‌کند.

چرا این دو روش باید استفاده شوند؟

در بسیاری از مواقع، تعمیرکاران از روش‌های غیر اصولی برای تست تاکومتر استفاده می‌کنند که می‌تواند منجر به خطا شود. به همین دلیل، تنها باید از این دو روش ساده و کارآمد استفاده کرد تا از صحت عملکرد تاکومتر اطمینان حاصل کرده و در نتیجه، تعمیر برد ماشین لباسشویی به درستی انجام شود.

🔑 با استفاده از روش‌های تست ولتاژ و فرکانس، می‌توانید به راحتی تاکومتر را بررسی کرده و از عملکرد صحیح موتور ماشین لباسشویی مطمئن شوید. این اقدامات به شما کمک می‌کند تا عیب‌یابی را سریع‌تر انجام داده و در صورت نیاز، تعمیرات لازم را انجام دهید.

آموزش تست تاکومتر و تعمیر برد ماشین لباسشویی آبسال

در این جلسه، به بررسی یکی از مشکلات رایج در ماشین لباسشویی آبسال می‌پردازیم: زمانی که موتور دستگاه کار نمی‌کند. هدف این آموزش، شناسایی علت مشکل و رفع آن از طریق تست تاکومتر، شبیه‌سازی قطعات و بررسی سوکت‌های برد است.

1. شناسایی سوکت‌های برد ماشین لباسشویی

برای بررسی و تست برد ماشین لباسشویی، ابتدا باید سوکت‌های مختلف آن را شناسایی کنیم:

• سوکت دما: محل اتصال سنسور دما.

• سوکت‌های شیر برقی: این برد دارای سه شیر برقی است.

• سوکت نارنجی‌رنگ: مربوط به پمپ تخلیه.

• سوکت میکروسوئیچ درب: برای بررسی وضعیت باز یا بسته بودن درب دستگاه.

• سوکت موتور: شامل چهار پایه اصلی موتور.

• سوکت‌های قرمز رنگ: مربوط به تاکومتر.

پس از شناسایی این سوکت‌ها، می‌توان برد را برای تست آماده کرد.

2. شبیه‌سازی قطعات برای تست برد ماشین لباسشویی

در بسیاری از موارد، تعمیرکاران فقط برد را برای تعمیر ارسال می‌کنند و سایر قطعات مانند موتور، سیم‌کشی، و هیدرواستات در دسترس نیستند. برای حل این مشکل، می‌توان از روش‌های زیر برای شبیه‌سازی قطعات استفاده کرد:

• جایگزینی سنسور دما: به جای سنسور دمای اصلی، یک مقاومت ۱۰ کیلو اهم متصل می‌شود.

• شبیه‌سازی پمپ تخلیه: به جای پمپ تخلیه، از یک لامپ رشته‌ای استفاده می‌شود تا عملکرد برد بررسی شود.

• اتصال میکروسوئیچ درب: میکروسوئیچ باید بسته شود تا برد تشخیص دهد که درب ماشین لباسشویی بسته است.

با این روش‌ها، می‌توان عملکرد برد ماشین لباسشویی را بررسی کرد و مشکلات احتمالی آن را شناسایی کرد.

3. تحلیل مشکل: چرا موتور کار نمی‌کند؟

پس از اجرای شبیه‌سازی، متوجه شدیم که برد تلاش می‌کند موتور را روشن کند، اما بلافاصله متوقف می‌شود. این نشانه‌ای از مشکل در کنترل دور موتور است.

بردهای ماشین لباسشویی معمولاً از ترایاک برای کنترل ولتاژ موتور استفاده می‌کنند. در این حالت، احتمالاً ترایاک خراب شده است و باید تعویض شود.

4. تعویض ترایاک برای تعمیر برد ماشین لباسشویی

برای رفع این مشکل، مراحل زیر را دنبال کنید:

1. برد را از دستگاه جدا کنید و ترایاک معیوب را شناسایی کنید. در این برد، ترایاک BT16 استفاده شده است.

2. ترایاک معیوب را با نمونه سالم جایگزین کنید. در بسته قطعات پرکاربرد سایت پرچم، این ترایاک موجود است.

3. پس از تعویض ترایاک، برد را دوباره تست کنید. اگر برد به درستی عمل کند، موتور باید به‌طور پایدار روشن شود.

🔑 با تست تاکومتر، شبیه‌سازی قطعات، و تعویض ترایاک معیوب، می‌توانید مشکلات مربوط به موتور ماشین لباسشویی را به‌راحتی تشخیص داده و تعمیر برد ماشین لباسشویی را به درستی انجام دهید. این فرآیند باعث بازگشت عملکرد صحیح دستگاه و رفع مشکلات احتمالی خواهد شد.

روش تست و تعویض آی‌سی 4069 در برد ماشین لباسشویی آبسال

اگر ماشین لباسشویی شما به درستی آبگیری نمی‌کند، تخلیه انجام نمی‌دهد یا وارد مرحله شستشو نمی‌شود، ممکن است مشکل از آی‌سی 4069 روی برد باشد. در این آموزش، نحوه تست و تعویض آی‌سی 4069 در برد ماشین لباسشویی آبسال را به شما نشان خواهیم داد.

1. خارج کردن برد از دستگاه:

   • ابتدا برد ماشین لباسشویی را از دستگاه خارج کنید. برای این کار، دستگاه را از برق جدا کرده و سپس برد را با دقت از محل خود خارج کنید.

2. تست ولتاژ آی‌سی 4069:

   • با استفاده از مولتی‌متر، ولتاژ آی‌سی 4069 را اندازه‌گیری کنید.

   • اگر ولتاژ خروجی غیرعادی باشد یا آی‌سی داغ شده باشد، به احتمال زیاد آی‌سی خراب است و نیاز به تعویض دارد.

3. خارج کردن آی‌سی 4069:

   • برای خارج کردن آی‌سی از برد، از هیتر یا هویه استفاده کنید. با دقت پایه‌های آی‌سی را گرم کنید و آن را از برد جدا کنید.

4. جایگزینی آی‌سی جدید:

   • یک آی‌سی 4069 جدید تهیه کنید و آن را با دقت در محل خود قرار دهید.

   • از هویه برای لحیم‌کاری پایه‌ها استفاده کنید تا اتصال‌ها به درستی برقرار شوند.

5. نصب مجدد برد و بررسی عملکرد دستگاه:

   • پس از تعویض آی‌سی 4069، برد را دوباره در ماشین لباسشویی نصب کنید.

   • دستگاه را روشن کرده و عملکرد آبگیری، تخلیه، و شستشو را بررسی کنید. در صورتی که همه چیز به درستی کار کرد، آی‌سی تعویض شده به درستی عمل کرده است.

نکات مهم:

• بررسی هیدروستات: اگر ماشین لباسشویی به درستی آبگیری نمی‌کند، قبل از تعویض آی‌سی 4069، هیدروستات را بررسی کنید. در صورتی که هیدروستات سالم باشد، مشکل ممکن است به آی‌سی مربوط باشد.

• استفاده از قطعات اصلی: برای تعویض آی‌سی 4069، حتماً از قطعات اصلی و مناسب استفاده کنید تا عملکرد دستگاه به درستی بازگردد.

با استفاده از این روش‌ها، می‌توانید آی‌سی 4069 را تست کرده و در صورت نیاز آن را تعویض کنید تا دستگاه به حالت عادی خود بازگردد.

نشانه‌های سوختن میکروکنترلر در برد ماشین لباسشویی + روش تست

یکی از واضح‌ترین نشانه‌های سوختن میکروکنترلر در برد ماشین لباسشویی، آسیب دیدن LEDهای SMD زیر دکمه‌های پنل است. اگر دقت کنید، برخی از این LEDها ممکن است در مرکز خود خال سیاه داشته باشند که معمولاً نشان‌دهنده خرابی میکروکنترلر است. در این مقاله، نحوه تست LEDهای SMD و روش‌های جلوگیری از سوختن میکروکنترلر را بررسی می‌کنیم.

مراحل تست LEDهای SMD روی برد ماشین لباسشویی:

1. تنظیم مولتی‌متر:

   • مولتی‌متر را روی حالت تست دیود تنظیم کنید.

2. اتصال پراب‌ها به LED:

   • پروب‌های مولتی‌متر را به دو سر LED SMD متصل کنید.

3. نتیجه تست:

   • اگر LED روشن شد: یعنی LED سالم است و مشکلی در مدار وجود ندارد.

   • اگر LED روشن نشد: احتمالاً میکروکنترلر برد سوخته است و نیاز به تعویض دارد.

نکته: برخی LEDها ممکن است به دلیل خرابی مدار روشن نشوند. برای اطمینان بیشتر، چند LED مختلف را تست کنید و نشانه‌های دیگر برد را نیز بررسی نمایید.

چگونه از سوختن میکروکنترلر جلوگیری کنیم؟

برای جلوگیری از خرابی میکروکنترلر، اقدامات زیر توصیه می‌شود:

1. بررسی بخش تغذیه برد:

   • نوسانات برق یکی از اصلی‌ترین دلایل آسیب دیدن میکروکنترلر است. بنابراین، مدار تغذیه برد باید همیشه بررسی شود. اگر رگولاتور ولتاژ یا خازن‌ها خراب شدند، باید آن‌ها را تعویض کنید.

2. استفاده از استابلایزر:

   • اگر ماشین لباسشویی شما در محلی با نوسانات برق قرار دارد، استفاده از محافظ برق یا استابلایزر می‌تواند از آسیب‌های احتمالی جلوگیری کرده و از سوختن میکروکنترلر پیشگیری کند.

در ماشین لباسشویی‌های مشابه آبسال و شارپ، میکروکنترلر برد ممکن است زودتر از حد معمول خراب شود. یکی از نشانه‌های اصلی این مشکل، ایجاد خال سیاه روی LEDهای SMD زیر دکمه‌های پنل است. برای تست میکروکنترلر و LEDهای SMD، کافی است از مولتی‌متر در حالت تست دیود استفاده کنید. اگر LED روشن نشد، احتمال خرابی میکروکنترلر بسیار بالا است. با انجام این تست‌ها و اقدامات پیشگیرانه، می‌توانید از سوختن میکروکنترلر جلوگیری کرده و عملکرد دستگاه را حفظ کنید.

مشکل گیر کردن ماشین لباسشویی در مرحله خشک‌کن

اگر ماشین لباسشویی شما در مرحله خشک‌کن متوقف می‌شود و به ادامه کار نمی‌پردازد، یکی از دلایل اصلی آن می‌تواند خرابی ترایاک باشد. در این آموزش، به بررسی مشکل گیر کردن در مرحله خشک‌کن و نحوه تست و تعویض ترایاک خواهیم پرداخت.

نشانه‌های خرابی ترایاک در ماشین لباسشویی

• گیر کردن در مرحله خشک‌کن: اگر ماشین لباسشویی بعد از شستشو و آبکشی، در مرحله خشک‌کن متوقف شود و ادامه ندهد، احتمالاً ترایاک خراب است.

• عدم کنترل سرعت موتور: اگر سرعت چرخش دیگ در مرحله خشک‌کن کم یا ناپایدار باشد، ترایاک ممکن است دچار نقص شده باشد.

• عدم عملکرد صحیح موتور: در برخی موارد، موتور ماشین لباسشویی ممکن است ناگهانی متوقف شود یا به درستی کار نکند.

اگر ماشین لباسشویی شما در مرحله خشک‌کن گیر کرده است، تعویض ترایاک می‌تواند مشکل را برطرف کند.

روش تست ترایاک با مولتی‌متر

1. تنظیم مولتی‌متر: مولتی‌متر را روی حالت تست دیود قرار دهید.

2. اتصال پراب‌ها: پراب‌های مولتی‌متر را به پایه‌های ترایاک متصل کنید.

3. نتایج تست:

   • اگر هیچ دو پایه‌ای اتصال کوتاه نداشته باشند، ترایاک سالم است.

   • اگر بین دو پایه صدای بوق شنیده شود، ترایاک خراب شده و باید تعویض شود.

نکته: برای اطمینان بیشتر، می‌توانید یک نمونه سالم از ترایاک را تست کرده و نتایج را مقایسه کنید.

اگر بعد از تست مشخص شد که ترایاک خراب است، باید آن را با مدل مشابه و با کیفیت تعویض کنید.
توصیه می‌شود از قطعات اورجینال و مطمئن برای تعویض استفاده کنید تا از خرابی‌های مکرر ترایاک جلوگیری شود.

در صورتی که ماشین لباسشویی شما در مرحله خشک‌کن گیر می‌کند، تست و تعویض ترایاک می‌تواند مشکل را برطرف کند. با استفاده از مولتی‌متر و توجه به نشانه‌های خرابی ترایاک، می‌توانید به راحتی مشکل را شناسایی کرده و تعمیرات لازم را انجام دهید.

 تعمیر برد ماشین لباسشویی – مشکل سوختن مداوم ترایاک

برد ماشین لباسشویی تعمیر شده، ایرادی داشت که باعث از کار افتادن موتور می‌شد. بررسی اولیه نشان داد که ترایاک این برد دائماً می‌سوخت و موتور روشن نمی‌شد. پس از دو بار تعویض ترایاک و خراب شدن مجدد آن، مشخص شد که ترایاک‌های تقلبی استفاده شده‌اند.

چرا ترایاک تقلبی باعث مشکل می‌شود؟

استفاده از قطعات تقلبی و بی‌کیفیت یکی از دلایل اصلی خرابی‌های مکرر در برد ماشین لباسشویی است. ترایاک تقلبی نمی‌تواند جریان را به درستی کنترل کند و به سرعت می‌سوزد. گاهی اوقات، قطعات تقلبی از نظر ظاهری شبیه به نمونه اصلی هستند، اما مشخصات فنی مناسبی ندارند.

راه‌حل: تعویض ترایاک با نمونه اورجینال

پس از بررسی دقیق، یک ترایاک اورجینال و باکیفیت جایگزین شد. پس از نصب قطعه اصلی، برد بدون مشکل کار کرد و موتور به درستی روشن شد. برای جلوگیری از جابجایی قطعات و آسیب‌های احتمالی، پس از تعمیر، رزین برداشته‌شده را با چسب حرارتی تثبیت کردیم.

خرابی رایج ترایاک در برد ماشین لباسشویی

ترایاک یکی از قطعات کلیدی در برد ماشین لباسشویی است که وظیفه کنترل جریان برق موتور و سایر بخش‌های الکترونیکی دستگاه را بر عهده دارد. این قطعه به دلایل مختلفی مانند نوسانات برق، استفاده از قطعات بی‌کیفیت یا افزایش جریان ناگهانی ممکن است بسوزد. خرابی ترایاک یکی از مشکلات رایج در تعمیر برد ماشین لباسشویی است.

نکته مهم هنگام تعویض ترایاک

اگر ترایاک سوخته باشد، حتماً باید این مقاومت مرتبط را هم تعویض کنید. در بسیاری از موارد، خرابی این مقاومت باعث می‌شود که ترایاک جدید هم بعد از مدتی بسوزد. این مقاومت معمولاً در مسیر کنترل ترایاک قرار دارد و تغییر مقدار آن باعث اختلال در عملکرد مدار می‌شود.

چرا باید مقاومت را هم تعویض کنیم؟

اگر فقط ترایاک را تعویض کنید، احتمال دارد که برد پس از مدت کوتاهی مجدداً خراب شود. تعویض مقاومت مرتبط باعث پایداری بیشتر مدار و افزایش عمر قطعات می‌شود. این کار هزینه تعمیرات را کاهش می‌دهد و از خرابی‌های مجدد جلوگیری می‌کند.

با این روش‌ها، می‌توانید ترایاک و مقاومت‌های مرتبط را بررسی کرده و از عملکرد صحیح برد ماشین لباسشویی اطمینان حاصل کنید.
