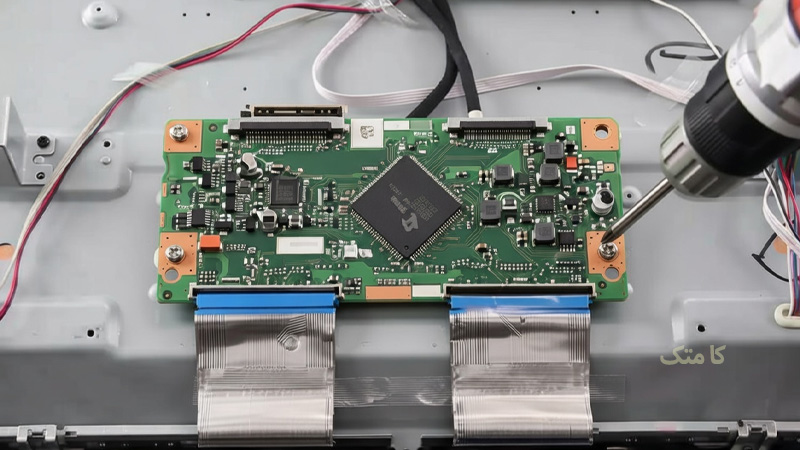

برد تیکان تلویزیون چیست؟

برد تیکان (T-CON یا Timing Controller) یکی از اجزای اصلی و حیاتی در تلویزیون‌های LCD و LED به شمار می‌رود. این برد مسئول مدیریت دقیق زمان‌بندی سیگنال‌های تصویری است و بسته به سازنده، مدل تلویزیون و مشخصات فنی، انواع مختلفی دارد. بردهای تیکان از مدل‌های پایه تا پیشرفته تولید می‌شوند و قیمت آن‌ها بر اساس ویژگی‌ها، سطح کیفیت و سازگاری متفاوت است. برخی از این بردها مخصوص مدل خاصی طراحی شده‌اند و با دیگر مدل‌ها سازگار نیستند، در حالی که برخی مدل‌های دیگر قابلیت استفاده در طیف وسیع‌تری از تلویزیون‌ها را دارند. با پیشرفت فناوری‌های نمایشگر، ویژگی‌ها و محدوده این بردها نیز به‌روز می‌شود؛ بنابراین برای انتخاب دقیق، مراجعه به مشخصات فنی سازنده ضروری است.

وظیفه برد تیکان در تلویزیون

در ادامه به صورت دقیق‌تر کارایی برد تیکان را بررسی می‌کنیم:

کنترل سیگنال‌های ویدئویی: برد تیکان وظیفه دارد سیگنال‌های ویدئویی را که از پردازنده‌ی اصلی تلویزیون می‌آیند، تبدیل کرده و برای نمایش بر روی پنل قابل استفاده کند. این سیگنال‌ها شامل اطلاعات مربوط به هر پیکسل از تصویر می‌باشند.

تنظیم فرکانس‌ها: این بخش وظیفه دارد که فرکانس‌های سیگنال‌های ویدئویی را تنظیم کند. در صورتی که فرکانس‌ها درست تنظیم نشوند، تصویر ممکن است به‌صورت ناپیوسته یا با پرش نمایش داده شود.

نمایش رزولوشن‌های بالا: برد تیکان به تلویزیون امکان می‌دهد تا رزولوشن‌های بالا مانند 4K و 8K را نمایش دهد. این برد همچنین وظیفه پردازش سیگنال‌های تصویر در سرعت‌های فریم بالا را نیز دارد.

تصحیح رنگ‌ها: وظیفه دیگری که این برد بر عهده دارد، تنظیم دقیق رنگ‌ها است. این برد می‌تواند سیگنال‌های رنگی را به گونه‌ای پردازش کند که رنگ‌ها در نمایشگر به‌طور طبیعی و دقیق به‌نظر برسند.

نشانه‌های خرابی برد تیکان تلویزیون

برد تیکان یا T-Con Board یک قطعه کلیدی در تلویزیون‌های LCD، LED و QLED است که مسئول هماهنگی سیگنال‌های تصویری و انتقال داده‌ها به پنل نمایشگر می‌باشد. خرابی برد تیکان می‌تواند باعث مشکلات جدی در کیفیت تصویر تلویزیون شود. از جمله علائم خرابی این برد می‌توان به خطوط افقی یا عمودی، کاهش کیفیت تصویر، تغییر رنگ‌ها، و عدم نمایش تصویر اشاره کرد. در برخی موارد نیز ممکن است تصویر ثابت بماند یا تأخیر در نمایش تصاویر ایجاد شود.

خرابی برد تیکان:

• خطوط افقی یا عمودی: نشانه‌ای از اختلال در سیگنال‌های ویدئویی که معمولاً در تلویزیون‌های سونی و LED مشاهده می‌شود.

• کاهش کیفیت تصویر: رنگ‌های محو، تار شدن تصویر یا تصویر سیاه با وجود صدا، نشانه خرابی در برد تیکان است.

• عدم نمایش تصویر: صفحه سیاه با وجود صدای تلویزیون، یکی از علائم رایج خرابی برد تیکان است.

• تأخیر در نمایش تصاویر: لگ یا مکث‌های مکرر، به‌ویژه در تلویزیون‌های با نرخ نوسازی بالا مانند ۱۲۰ هرتز.

دلایل خرابی برد تیکان:

• نوسانات برق و عدم استفاده از محافظ ولتاژ

• گرمای زیاد و رطوبت در تلویزیون

• فرسودگی طبیعی و استفاده طولانی‌مدت

• کیفیت پایین قطعات یدکی در تعمیرات غیراستاندارد

راهکارهای تعمیر و پیشگیری:

برای رفع این مشکلات، ابتدا کابل‌های اتصال بین برد اصلی و برد تیکان را بررسی کنید. در صورت نیاز، برد را با نمونه اورجینال تعویض کنید. همچنین استفاده از محافظ ولتاژ و تهویه مناسب در محیط تلویزیون می‌تواند از خرابی زودهنگام برد تیکان جلوگیری کند. به‌روزرسانی نرم‌افزاری تلویزیون نیز می‌تواند برخی مشکلات نرم‌افزاری را رفع کند.

با تشخیص زودهنگام خرابی برد تیکان، می‌توانید عمر مفید تلویزیون خود را افزایش دهید و از هزینه‌های سنگین تعمیرات جلوگیری کنید.

تعمیر برد تیکان تلویزیون

پس از آشنایی با برد تیکان تلویزیون (T-Con Board) و علائم خرابی برد تیکان، اکنون به بررسی راهکارهای مقابله با خرابی برد تیکان می‌پردازیم. خرابی برد تیکان یکی از مشکلات شایع در تلویزیون‌های LED، LCD و OLED است که اغلب منجر به افت کیفیت تصویر، قطع شدن ناگهانی تصویر، ایجاد خطوط افقی یا عمودی، نگاتیو شدن تصویر، سفید شدن صفحه یا نمایش ناقص تصویر می‌گردد.

تعمیر برد تیکان تلویزیون معمولاً نیازمند بررسی تخصصی، عیب‌یابی دقیق و دانش فنی پیشرفته است. در بسیاری از موارد، تعویض برد تیکان با قطعات اورجینال یا قطعات جایگزین معتبر تنها راه‌حل مؤثر محسوب می‌شود. توصیه اکید می‌شود که این فرآیند توسط تکنسین‌های حرفه‌ای و تعمیرکاران مجاز انجام گیرد تا از آسیب بیشتر به پنل تلویزیون یا سایر اجزای دستگاه جلوگیری شود.

راهکارهای اصلی مقابله با خرابی برد تیکان عبارتند از:

• مراجعه فوری به مراکز تعمیر تخصصی تلویزیون برای عیب‌یابی برد T-Con
• استفاده از قطعات اصلی یا برد تیکان اورجینال متناسب با برند تلویزیون (مانند سامسونگ، ال‌جی، سونی، جی‌پلاس، هایسنس و غیره)
• اجتناب از تعمیرات غیرحرفه‌ای که ممکن است منجر به سوختن پنل یا هزینه‌های بسیار بالاتر گردد
• در موارد امکان‌پذیر، تعمیر قطعات برد تیکان (مانند آی‌سی‌ها یا خازن‌ها) توسط متخصصان مجرب

با اقدام به‌موقع و انتخاب تعمیر حرفه‌ای برد تیکان، می‌توان عملکرد تلویزیون را به حالت بهینه بازگرداند و از خرابی‌های گسترده‌تر پیشگیری نمود. در صورت مشاهده هر یک از علائم خرابی برد تیکان، توصیه می‌شود بدون تأخیر با مراکز معتبر تعمیرات تماس حاصل فرمایید تا ارزیابی دقیق انجام شود.

محل قرارگیری برد T-CON در تلویزیون

برد تیکان معمولاً در قسمت پشت پنل نمایش و اغلب در بخش میانی یا پایینی تلویزیون قرار دارد. برای دسترسی به آن، تلویزیون را خاموش و از برق جدا کنید، پیچ‌های قاب پشتی را باز کنید و با احتیاط قاب را جدا نمایید. برد تیکان از طریق یک یا چند کابل فلکس (نواری سفیدرنگ) به بردهای درایور گیت و سورس متصل است. نشانه‌های شناسایی آن شامل وجود تراشه بزرگ مرکزی (شبیه به CPU) و کابل‌های نواری متعدد است. تعداد این کابل‌ها بسته به اندازه و مدل تلویزیون متفاوت خواهد بود.

علائم خرابی برد تیکان

خرابی برد تیکان معمولاً با اختلالات تصویری همراه است و شامل موارد زیر می‌شود: عدم نمایش تصویر (در حالی که صدا وجود دارد)، ظاهر شدن خطوط افقی یا عمودی روی صفحه، چشمک‌زدن یا ناپایداری تصویر، تغییر رنگ‌های غیرطبیعی، روشنایی ناهموار یا کم شدن نور پس‌زمینه، و نیم‌تاریک شدن بخشی از صفحه. این علائم نیازمند بررسی دقیق توسط تکنسین متخصص است، زیرا تعمیر یا تعویض برد تیکان نیاز به دانش فنی و ابزارهای خاص دارد.

نکات جلوگیری از خراب شدن برد تیکان تلویزیون

برای افزایش طول عمر برد تیکان، رعایت نکات زیر توصیه می‌شود: از محافظ برق استاندارد برای جلوگیری از نوسانات ولتاژ استفاده کنید؛ تلویزیون را در محیطی با تهویه مناسب و دمای کنترل‌شده (دور از گرمای بیش از حد) قرار دهید؛ از انباشته شدن گردوغبار داخل دستگاه با تمیزکاری منظم (بدون باز کردن قاب توسط کاربر) جلوگیری کنید؛ از ضربه، فشار یا جابجایی خشن تلویزیون پرهیز کنید؛ و از استفاده طولانی‌مدت به‌عنوان مانیتور کامپیوتر یا اتصال دستگاه‌های پرمصرف که فشار اضافی به برد وارد می‌کنند، خودداری نمایید. رعایت این موارد می‌تواند از آسیب‌های زودرس به این قطعه حساس جلوگیری کند.

عملکرد برد تیکان (T-Con Board) در تلویزیون

برد تیکان تلویزیون مسئول تبدیل سیگنال‌های LVDS (Low Voltage Differential Signaling) به RSDS (Reduced Swing Differential Signaling) و ارسال آن‌ها به پنل (صفحه نمایش) است. این برد نقش کلیدی در پردازش و توزیع سیگنال‌های تصویر دارد و شامل بخش مهمی به نام مبدل DC-DC می‌شود که ولتاژهای مورد نیاز برای راه‌اندازی پنل را تأمین می‌کند.

چگونگی عملکرد برد تیکان

برد تیکان از سه بخش اصلی تشکیل شده است: کنترل تایمینگ، مبدل DC-DC و مدارهای گاما.

• هنگام روشن شدن تلویزیون، CPU در مادربرد سیگنال PANEL-ON را ارسال کرده و ولتاژ ورودی VIN (معمولاً 5 یا 12 ولت) به برد تیکان می‌رسد.
• بخش کنترل تایمینگ فعال شده و سیگنال روشن‌کننده‌ای به مبدل DC-DC ارسال می‌کند تا ولتاژهایی مانند VDA، VGH و VGL تولید شود. همزمان، سیگنال LVDS دریافتی به RSDS تبدیل و به برد آدرس و پنل منتقل می‌شود.
• ولتاژها به مدارهای گاما ارسال شده تا VCOM (ولتاژ مرجع) تولید شود، که به COFها (Chip on Film/Flex) و سلول‌های TFT (Thin-Film Transistor) در پنل LCD می‌رسد و تصویر نمایش داده می‌شود. این فرآیند در مدل‌های مدرن تلویزیون‌های LED، LCD و OLED با بهینه‌سازی‌های انرژی و دقت بالاتر همراه است.

ولتاژهای کلیدی برد تیکان

• VIN (VCC): ولتاژ ورودی تغذیه (معمولاً 5 یا 12 ولت). دقت در تأمین صحیح آن ضروری است تا از آسیب به پنل جلوگیری شود؛ برخی مدل‌ها با جامپر قابل تنظیم هستند.
• VDD (VDDD, VLOGIC): ولتاژ لاجیک (معمولاً 3.3 ولت)، تولیدشده توسط مبدل DC-DC یا رگلاتور خارجی، برای کنترل تایمینگ و برد آدرس.
• VDA (VS, VSOURCE, VDDA, AVDD): ولتاژ منبع (14 تا 20 ولت)، برای تغذیه مدارهای گاما.
• VGH (VGON, VON, VDDG): ولتاژ روشن‌کننده سلول‌ها (20 تا 30 ولت).
• VGL (VGOFF, VOFF, VEEG): ولتاژ خاموش‌کننده (معمولاً -5 تا -7 ولت، گاهی -1 تا -15 ولت)، برای پاک‌سازی TFTها و آماده‌سازی برای داده‌های جدید.

اصطلاحات مرتبط با برد تیکان و پنل

• COF (Chip on Film/Flex): آی‌سی‌های روی نوارهای انعطاف‌پذیر متصل به پنل.
• CIG (Chip in Glass): چیپ داخل شیشه مایع، رایج در LCDهای سامسونگ.
• COG (Chip on Glass): چیپ روی شیشه.
• LVDS: سیگنال ورودی از مین‌برد به برد تیکان.
• RSDS: سیگنال خروجی به پنل.

اهمیت ولتاژها در تعمیر

در برد تیکان و برد آدرس، نقاط تست (تست پوینت) برای اندازه‌گیری ولتاژها وجود دارد. نظارت بر این نقاط کمک می‌کند تا مشکلات قطعات را شناسایی و تعمیر کرد. در تعمیرات حرفه‌ای، استفاده از ابزارهای دقیق مانند مولتی‌متر و اسیلوسکوپ ضروری است تا از آسیب‌های بیشتر به پنل جلوگیری شود. اطلاعات به‌روز نشان می‌دهد که در مدل‌های جدید، تمرکز بر کاهش مصرف انرژی و ادغام هوش مصنوعی برای تشخیص خودکار خرابی‌ها افزایش یافته است.

سوالات متداول درباره برد تیکان تلویزیون

برد تیکان تلویزیون چیست؟

☑️ برد تیکان یا T-CON (کنترل‌کننده زمان‌بندی) یک مدار الکترونیکی کلیدی در تلویزیون‌های LCD و LED است که مسئولیت هماهنگی دقیق سیگنال‌های داده تصویری بین برد اصلی و پنل نمایشگر را بر عهده دارد. این برد بسته به برند سازنده، اندازه صفحه و نسل فناوری، مدل‌های گوناگونی دارد و هیچ محدوده قیمتی یا ویژگی ثابتی برای همه انواع آن وجود ندارد؛ برخی مدل‌ها کاملاً اختصاصی هستند و برخی دیگر در چندین تلویزیون قابل استفاده‌اند.

علائم خرابی برد تیکان تلویزیون چیست؟

☑️ خرابی برد تیکان عمدتاً با اختلالات تصویری بروز می‌کند. نشانه‌های رایج آن شامل عدم نمایش تصویر علی‌رغم پخش صدای سالم، ظاهر شدن خطوط افقی یا عمودی متعدد، لرزش یا چشمک‌زدن مداوم صفحه، تغییر غیرطبیعی رنگ‌ها، روشنایی نامتعادل و تاری شدن جزئی یا کامل بخش‌هایی از نمایشگر است. در صورت مشاهده هر یک از این موارد، بررسی فوری توسط تکنسین متخصص توصیه می‌شود.

برد تیکان تلویزیون چگونه کار می‌کند؟

☑️ برد تیکان سیگنال‌های ویدئویی دیجیتال را از برد اصلی دریافت کرده و با ایجاد پالس‌های زمان‌بندی دقیق (همگام‌سازی افقی و عمودی) آن‌ها را به درایورهای پنل ارسال می‌کند. این فرآیند مانند مدیریت ترافیک دقیق عمل می‌کند و موقعیت زمانی هر خط و هر فریم تصویر را کنترل می‌نماید تا پیکسل‌ها به ترتیب صحیح فعال شوند و تصویر نهایی بدون اعوجاج و با کیفیت بالا شکل بگیرد.

آیا همه تلویزیون‌ها، به خصوص تلویزیون‌های LED، برد تیکان دارند؟

☑️ بله، تقریباً تمام تلویزیون‌های مجهز به پنل LCD — از جمله تمامی مدل‌های LED — دارای برد تیکان هستند. تلویزیون‌های LED نیز که از پنل LCD با نورپردازی LED بهره می‌برند، به این برد نیاز دارند تا سیگنال‌های تصویری به درستی پردازش و به پنل منتقل شوند و کیفیت تصویر حفظ گردد.

محل قرارگیری برد تیکان در تلویزیون کجاست؟

☑️ برد T-CON معمولاً در پشت پنل نمایشگر و در ناحیه مرکزی یا پایینی تلویزیون قرار دارد. این برد از طریق چندین کابل فلکس (نوارهای تخت سفیدرنگ) به بردهای درایور گیت و سورس متصل می‌شود و اغلب با وجود یک چیپ بزرگ مرکزی به راحتی قابل تشخیص است.

چگونه می‌توان از خرابی برد تیکان جلوگیری کرد؟

☑️ برای جلوگیری از آسیب به برد تیکان، از محافظ برق معتبر برای کنترل نوسانات ولتاژ استفاده کنید، تلویزیون را در محیطی با دمای مناسب و تهویه کافی قرار دهید، از تجمع گردوغبار داخل دستگاه جلوگیری کنید و از ضربه فیزیکی یا استفاده طولانی‌مدت به‌عنوان مانیتور کامپیوتر پرهیز نمایید. این اقدامات ساده به طور قابل توجهی طول عمر این قطعه حساس را افزایش می‌دهند.
