راهنمای درآوردن پنل xbox 360 s

لوازم صوتی و تصویری

گاهی ممکن است که شما بخواهید پنل جلوی ایکس باکس را تعویض کنید. در بازار پنل جلو وجود دارد و قیمت گرانی ندارد. شما با دیدن این متن براحتی میتوانید پنل ایکس باکس را تعویض کنید.

راهنمای درآوردن پنل xbox 360 s
دسته‌بندی: لوازم صوتی و تصویری

راهنمای درآوردن پنل xbox 360 s

باز کردن پنل ایکس باکس 360s

قبل از باز کردن Xbox 360 Slim، لازم است کنسول را به دلایل ایمنی خاموش کنیم. برای انجام این کار، تمام کابل ها (منبع تغذیه، کنترلر و ...) را از برق جدا می کنیم.
Xbox 360 S را می چرخانیم تا قسمت پایین کنسول رو به جلو باشد.

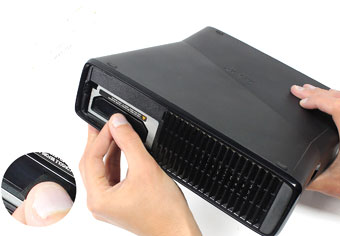

برای باز کردن فن پایین دستگاه، چفت روی درب هارد را باز می کنیم.

درپوش هاردباز کردن درپوش هارد ایکس باکس

باز کردن درپوش هارد ایکس باکسباز کردن درپوش هارد ایکس باکس

سپس درپوش هارد دیسک را برمیداریم.

باز کردن درپوش هارد ایکس باکسباز کردن درپوش هارد ایکس باکس

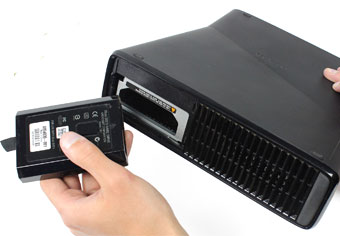

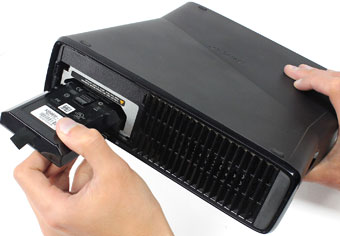

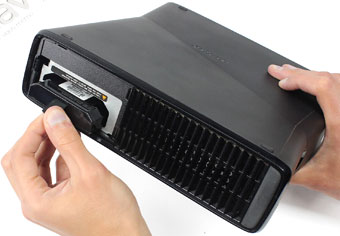

اکنون برای جدا کردن هارد، زبانه کوچک را می گیریم و آن را می کشیم تا درایو از محل قرارگیری آن رها شود.

درآوردن هارد دیسکدرآوردن هارد دیسک

درآوردن هارد دیسکدرآوردن هارد دیسک

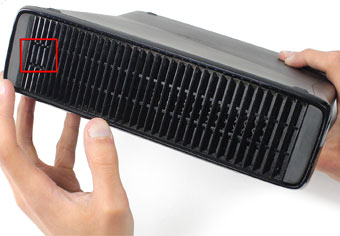

در چند مرحله بعدی، ما قصد داریم تهویه هوای زیرین را حذف کنیم (همانطور که در عکس ها در سمت راست درگاه هارد دیسک مشاهده می شود). این دریچه توسط 7 گیره به پنل ها متصل شده است (3 در قسمت بالا، 3 در پایین، 1 در سمت راست).

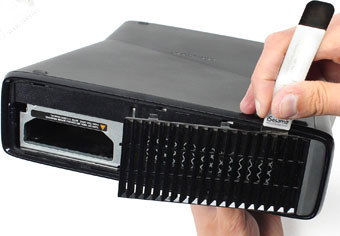

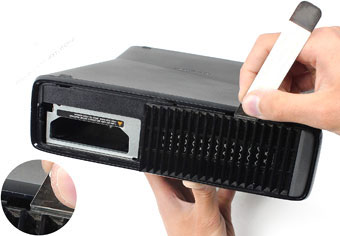

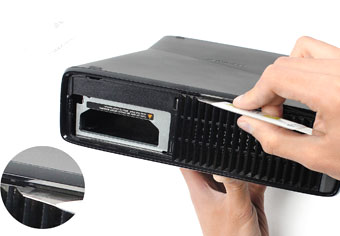

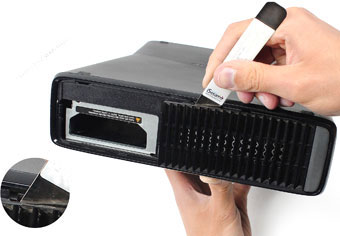

برای unclip دریچه هوا، آن را با استفاده از یک spudger فلزی iSesamo ، همانطور که در عکس ها مشاهده می کنید ، اهرم می کنیم.

باز کردن دریچه هواباز کردن دریچه هوا

باز کردن دریچه هواباز کردن دریچه هوا

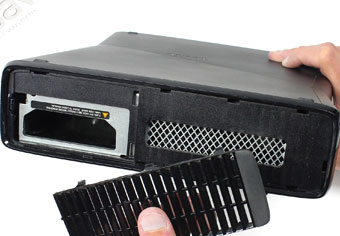

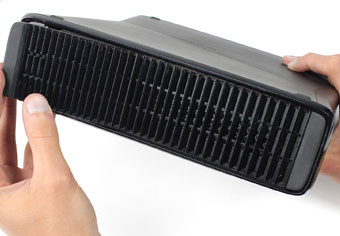

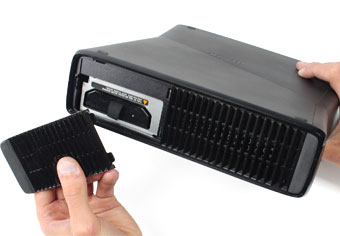

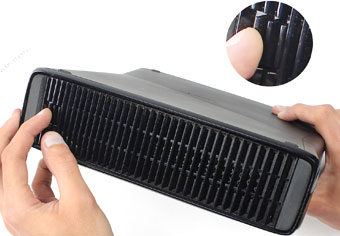

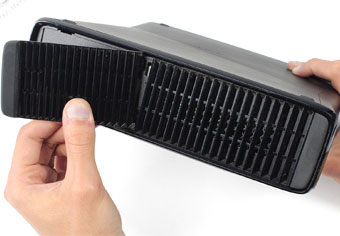

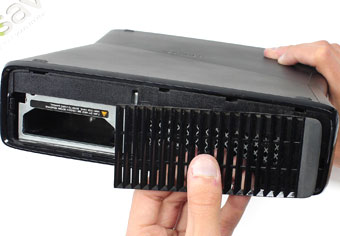

پس از جدا شدن دریچه هوا، آن را می گیریم تا آن را به طور کامل جدا کنیم.
باز کردن دریچه هواباز کردن دریچه هوا

هواکش پایین Xbox 360 S اکنون برداشته شده است.
در صورت نیاز، می توانیم آن را با یک قطعه دیگر جایگزین کنیم.
در چند مرحله بعدی پنل پایین دستگاه را جدا خواهیم کرد.

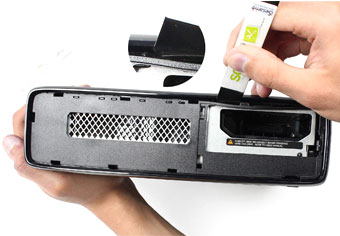

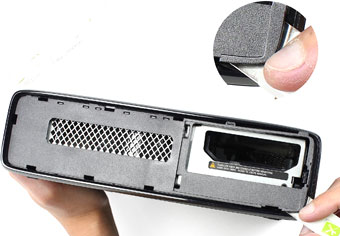

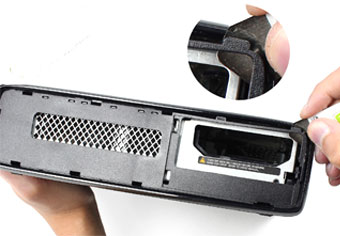

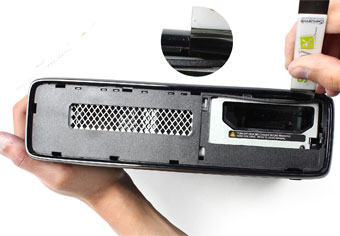

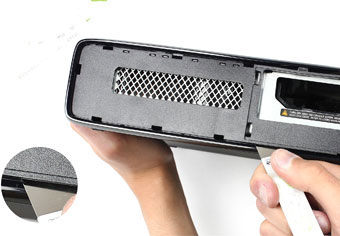

برای جدا کردن پنل پایین در سمت راست (بالای صفحه توسط درگاه هارد دیسک) از ابزار spudger iSesamo استفاده می کنیم.

باز کردن پنل پایین xboxباز کردن پنل پایین xbox

باز کردن پنل پایین xboxباز کردن پنل پایین xbox

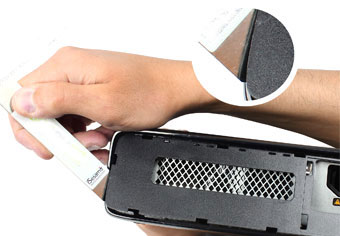

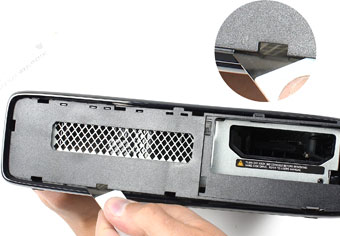

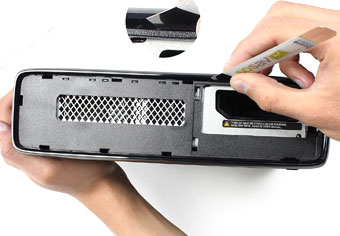

مجددا با استفاده از ابزار spudger iSesamo، جدا کردن پنل را در تمام لبه ها ادامه می دهیم.
برای آسان تر کردن این کار، بهتر است که از قسمت پایین پنل (درست در زیر درگاه هارد دیسک) شروع کرده و در سمت چپ تمام کنیم.

باز کردن پنل پایین xbox

باز کردن پنل پایین xbox

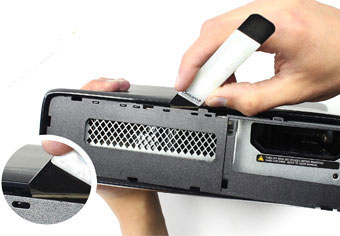

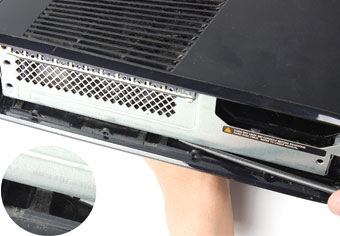

همچنان با استفاده از spudger iSesamo، لبه بالایی صفحه پایین را نیز جدا می کنیم.

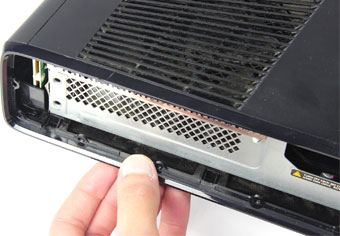

پس از آنکه قسمت بالایی را جدا کردیم، می توانیم پنل پایین را بکشیم و کاملاً آن را جدا کنیم.

باز کردن پنل پایین xbox

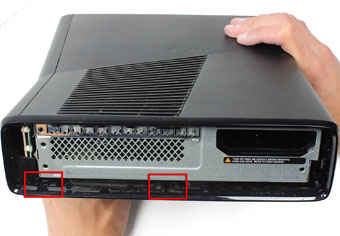

دو گیره پلاستیکی لبه پایینی قاب پنل را نگه می دارد
برای باز کردن این گیره ها طبق مراحل زیر عمل می کنیم.

گیره قاب پنل

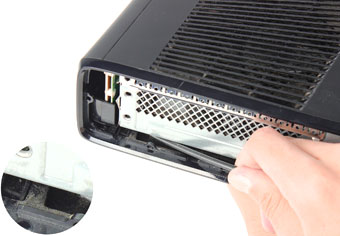

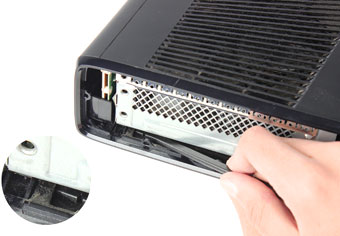

با استفاده از ابزار اسپایدر، همانطور که در عکس ها مشخص است، پین ها را با دقت اهرم می کنیم تا آنها را جدا کنیم.

باز کردن xboxباز کردن xbox

باز کردن xboxباز کردن xbox

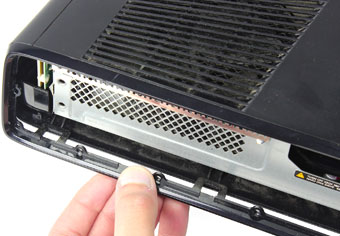

سپس با دقت قسمت پایین قاب را برای پنل پایین می کشیم.
این به منظور جابجایی قاب است بنابراین مطمئن می شویم که دوباره وصل نمی شوند.

باز کردن xboxباز کردن xbox

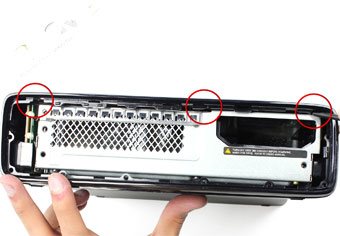

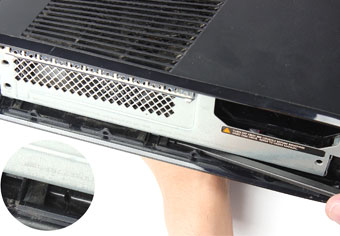

3 گیره پلاستیکی لبه بالایی قاب پنل پایین را نگه می دارد.
برای جدا کردن آنها به همان روش مراحل قبلی از ابزار اسپایدر استفاده می کنیم.

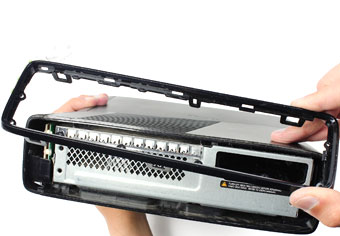

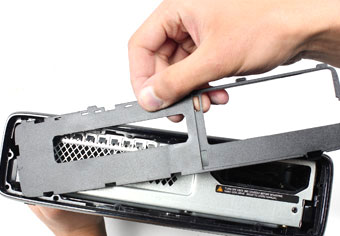

حالا قاب پلاستیکی را کاملا از دستگاه جدا می کنیم.

باز کردن پنل xboxباز کردن پنل xbox

پنل پایین Xbox 360 شما کاملاً برداشته شده است.
در صورت نیاز، قابل تعویض است.
