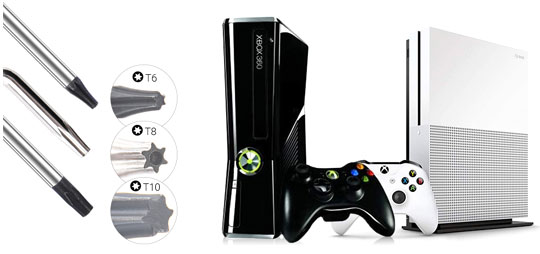

راهنمای تعویض اپتیک نوری xbox 360 s

لوازم صوتی و تصویری

لنز ایکس باکس معمولا پس از گذشت مدتی از کارکرد دستگاه، لنز دستگاه رفته رفته ضعیف می شود و لیزر آن ضعیف تر می شود. عدم اجرای بازی، هنگ کردن وسط بازی و همچنین کند بودن اجرای بازی و بارگیری از دیستک همه و همه تنها با تعویض لنز دستگاه با لنز صفر و نو برطرف شده و دستگاه همانند روز اول خود، به اجرای بازی ها می پردازد!

راهنمای تعویض اپتیک نوری xbox 360 s
دسته‌بندی: لوازم صوتی و تصویری

راهنمای تعویض اپتیک نوری xbox 360 s

لنزهایی که در بازار است نو میباشد ولی دارای گارانتی نمیباشد. اما بدلیل حساس بودن توسط تعمیرکار مجاز و یا اصولی لازم است که تعویض گردد.

آموزش تعویض لنز ایکس باکس

برای تعویض اوپتیک نوری ایکس باکس 360 باید مراحل زیر را انجام دهیم.

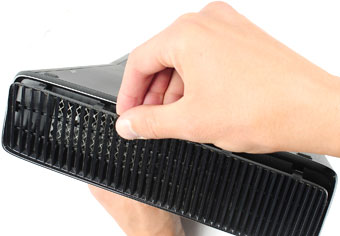

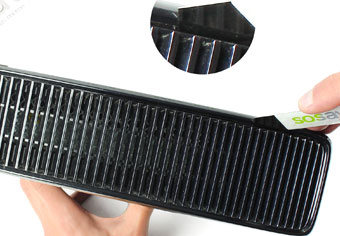

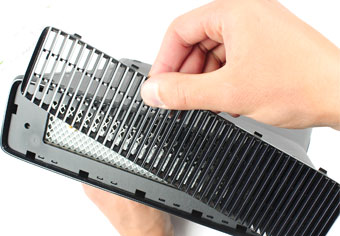

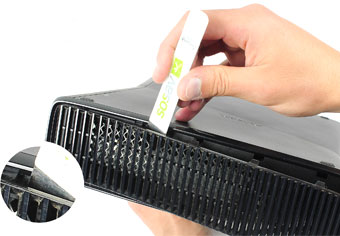

دریچه هوا در پنل بالای دستگاه توسط پین بسته شده است.
برای باز کردن دریچه هوا، از ابزار spudger iSesamo برای اهرم کردن قسمت های  مختلف آن استفاده می کنیم. برای آسان تر کردن این کار، از لبه بالای دریچه شروع به باز کردن می کنیم.
پس از آنکه قسمت بالای آن جدا شد، می توانیم دریچه را کاملا از کنسول جدا کنیم.
توجه: دریچه باید به راحتی برداشته شود، دیگر نیازی به زور نیست.

باز کردن دریچه هواباز کردن دریچه هوا

باز کردن دریچه هواباز کردن دریچه هوا

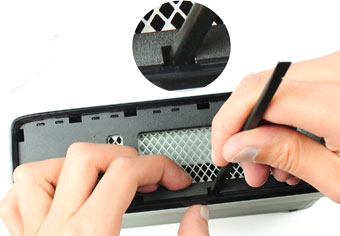

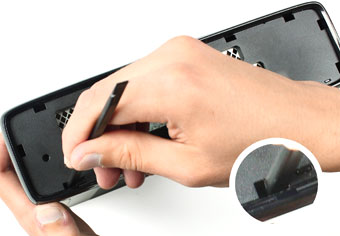

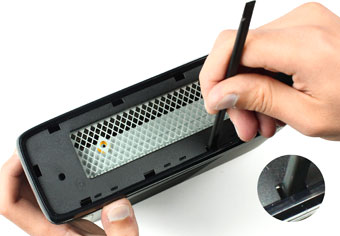

پنل بالای Xbox 360 S توسط پین های بی شماری به کنسول وصل شده است. هر یک از این کلیپ ها به راحتی قابل مشاهده هستند، آنها در زیر هر شکاف مستطیل قرار گرفته اند.
به منظور از بین بردن آنها، نقطه ای از ابزار spudger را در هر شکاف مستطیل قرار می دهیم.
برای هر کلیپی که جدا می کنیم، قاب دوم (عکس دوم) را می کشیم تا آن را از کنسول جدا کنیم.

باز کردن پنل

این مراحل را با تمام پین های حاشیه پنل بالا تکرار می کنیم.

باز کردن پنلباز کردن پنل

باز کردن پنلباز کردن پنل

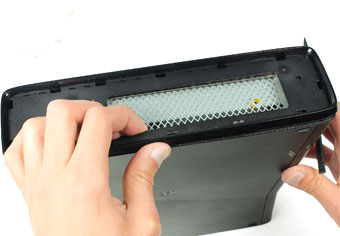

پس از اینکه همه آنها باز شدند، می توان پنل بالای Xbox 360 S را با دقت حذف کرد.
این احتمال وجود دارد که برخی از گیره ها هنگام حرکت به دور لبه دوباره خود را به کنسول وصل کنند. در این حالت، به پنل فشار وارد نمی کنیم، کافی است مراحل برای جدا کردن پنل را تکرار کنیم و آن را به طور کامل از Xbox 360 S جدا کنیم.
پنل بالا اکنون از کنسول خارج شده است.

باز کردن پنلباز کردن پنل

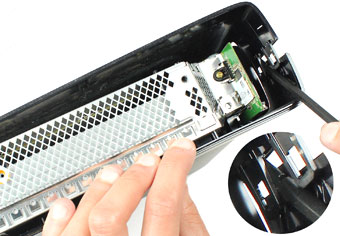

حالا کنسول را می چرخانیم تا لبه بالایی در مقابل باشد که صفحه ی سمت چپ آن قرار دارد.
2 پین پنل راست و چپ را به هم متصل کرده است. این ها در کنار صفحه WiFi هستند.
به منظور از بین بردن این 2 پین، همانطور که در عکس ها مشاهده می شود، آن را با ابزار اسپایدر می کشیم.
حالا 2 پنل را با فشار دادن آنها به آرامی از هم جدا می کنیم، همانطور که در عکس 3 و 4 این مرحله مشاهده می شود.

باز کردن پنلباز کردن پنل

باز کردن پنلباز کردن پنل

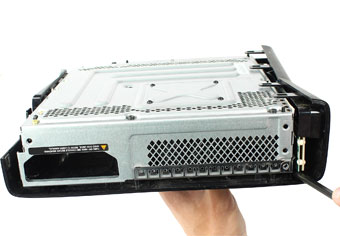

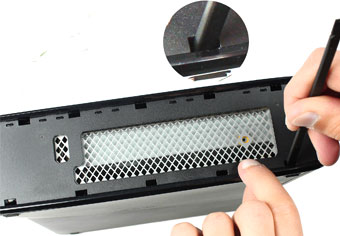

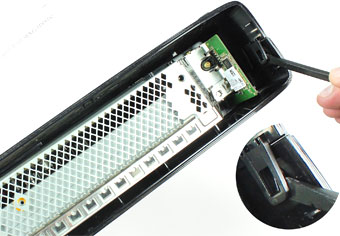

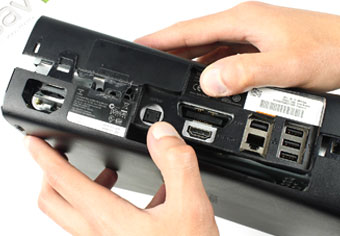

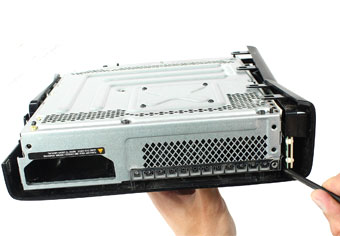

حالا Xbox را می چرخانیم تا لبه پایین به سمتمون باشد، و روی آن به سمت چپ.
2 پین، این بار در لبه پایین پنل های راست و چپ Xbox قرار دارند. که در کنار درگاه هارد دیسک قرار دارند.
همانطور که در عکس ها مشخص است، این دو پین را با ابزار spudger می کشیم.

باز کردن پنلباز کردن پنل

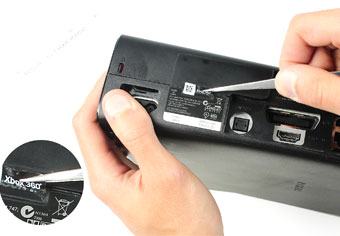

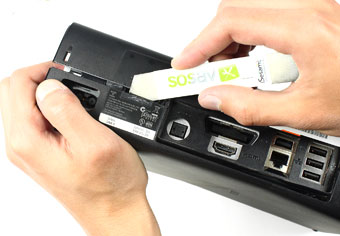

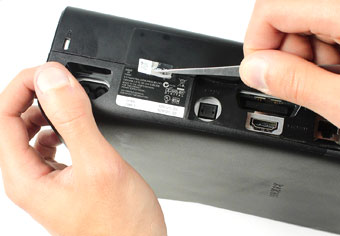

حالا با استفاده از موچین برچسب گارانتی را از کنسول جدا می کنیم.
در ادامه به حذف برچسب ضمانت در Xbox می پردازیم و این نشان می دهد که گارانتی Xbox پس از این مرحله توسط مایکروسافت بی اعتبار خواهد شد.

برداشتن چسب گارانتیبرداشتن چسب گارانتی

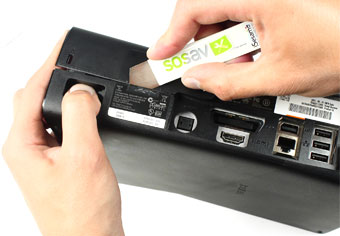

اکنونspudger  را با دقت بین پنل سمت چپ و راست دستگاه وارد می کنیم.
به منظور جدا کردن 2 پنل روی Xbox، اسپایدر را بلند می کنیم.
توجه: اگر دیدیم خیلی سخت می شود، پنل ها را از هم جدا نمی کنیم. دوباره بررسی می کنیم که پین ها به هم وصل نشده باشند.
اگر پین ها به طور خودکار وصل شده اند، اسپایدر را بین 2 صفحه قرار می دهیم تا از هم جدا شوند.

برداشتن چسب گارانتیبرداشتن چسب گارانتی

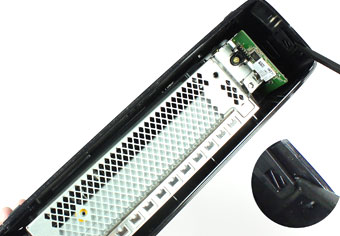

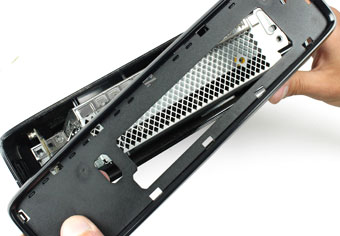

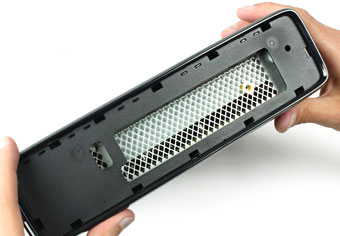

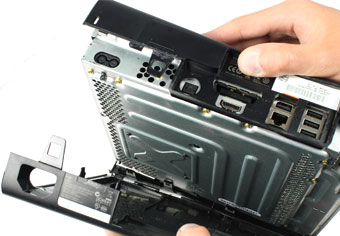

اکنون می توانیم پنل سمت چپ را از کنسول با دقت جدا کنیم.

باز کردن پنلباز کردن پنل

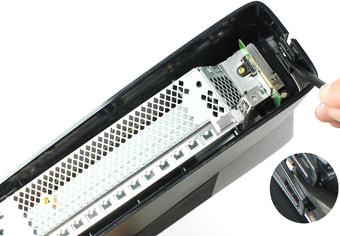

حالا دوباره دستگاه را می چرخانیم تا لبه پایینی رو به رو قرار بگیرد، این بار قسمت رویی دستگاه در سمت راست است.

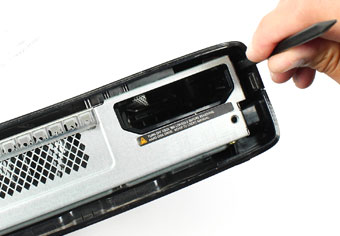

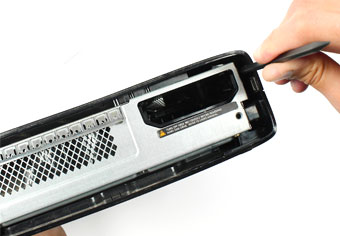

اکنون از spudger استفاده می کنیم تا گیره ای که متصل است را جدا کنیم.

باز کردن پنلباز کردن پنل

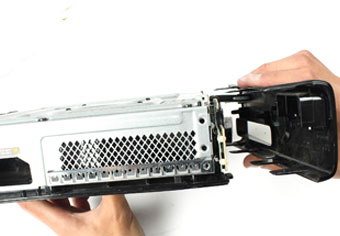

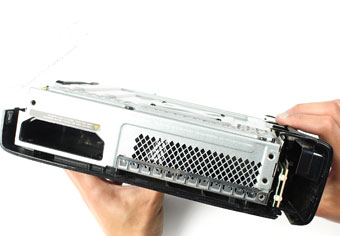

پنل دستگاه را با دقت از کنسول بیرون می کشیم.
توجه: پنل را به طور کامل برمی داریم و مراقب باشیم که هنوز هم توسط کابل به کنسول وصل می باشد.

باز کردن پنلباز کردن پنل

همچنان با استفاده از اسپایدر، صفحه کابل آبی رنگ را برمیداریم.
این صفحه کابل دکمه پاور را در برد رادیویی نگه می دارد.

باز کردن کابل دکمه پاورباز کردن کابل دکمه پاور

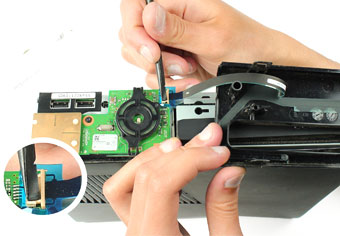

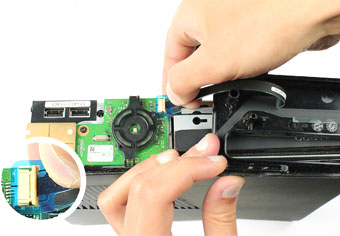

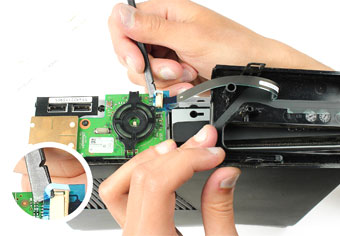

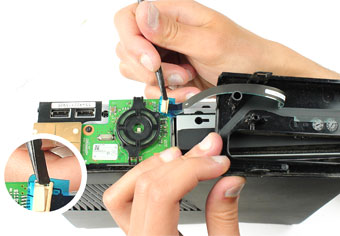

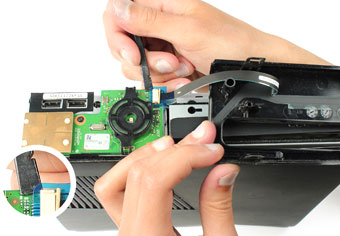

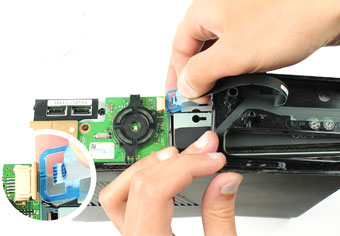

برای باز کردن اتصال FPC که به کابل دکمه پاور متصل شده است، از spudger استفاده می کنیم.
قسمت تیره کانکتور فقط باید در حدود 2 میلی متر جابجا شود.
پس از باز شدن اتصال FPC، می توانیم کابل اتصال دکمه پاور را با دقت جدا کنیم.
سپس قاب را به طور کامل برداریم.

باز کردن کابل دکمه پاورباز کردن کابل دکمه پاور

باز کردن کابل دکمه پاورباز کردن کابل دکمه پاور

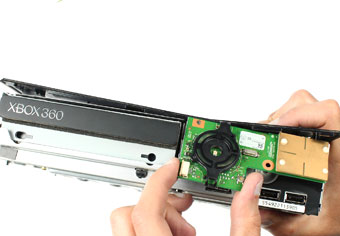

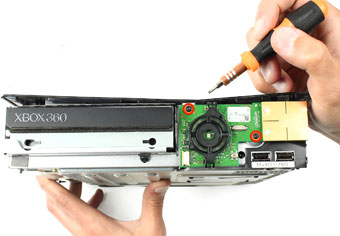

با استفاده از یک پیچ گوشتیT8 ، 2 پیچ را که صفحه رادیویی را در جای خود محافظت می کند (به رنگ قرمز در عکس) را می پیچیم.

صفحه رادیویی xbox

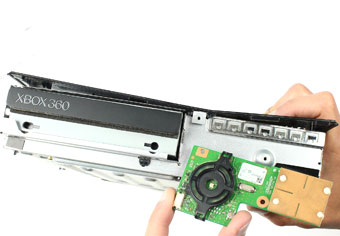

صفحه رادیو را به آرامی می کشیم تا آن را از محل قرارگیری آن جدا کنیم.
اکنون می توانیم صفحه را به طور کامل حذف کنیم.

صفحه رادیویی xboxصفحه رادیویی xbox

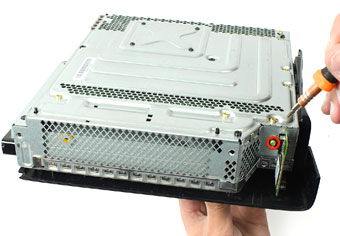

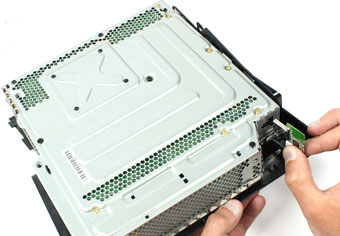

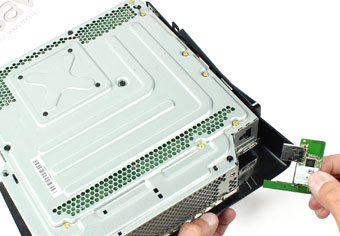

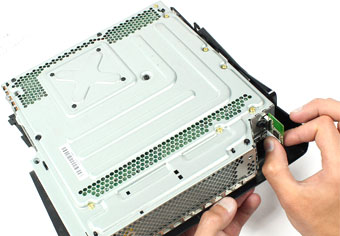

با استفاده از یک پیچ گوشتی T10، پیچ را می بندیم که صفحه WiFi را تأمین کند (به صورت قرمز در عکس).
سپس کارت WiFi را به دقت بیرون می کشیم تا آن را از Xbox جدا کنیم. اکنون می توانیم آن را به طور کامل حذف کنیم.

جدا کردن کارت وای فایجدا کردن کارت وای فای

جدا کردن کارت وای فایجدا کردن کارت وای فای

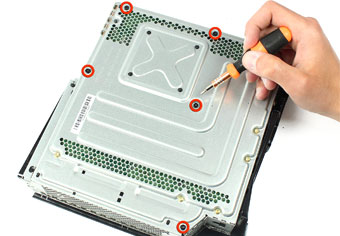

باز هم با استفاده از پیچ گوشتی T10 ، 5 پیچ دور قرمز رنگ را باز می کنیم.
این پیچ ها پنل مناسب را به کنسول متصل می کنند.

باز کردن پنل

کنسول را می چرخانیم تا پنل در مقابل باشد.
سپس، این پنل را می گیریم و به آرامی آن را می کشیم تا کاملاً از Xbox خارج شود.

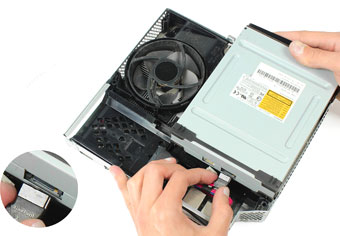

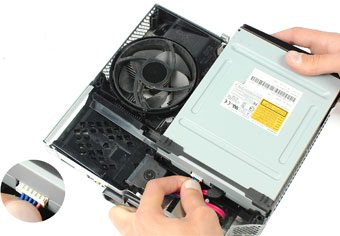

درایو DVD کنسول را با دقت بالا می بریم. هدف از این مرحله بلند کردن درایو تنها 1 یا 2 سانتی متر است تا بتوان دسترسی آسان به کابل های داده و منبع تغذیه آن را داشته باشیم.

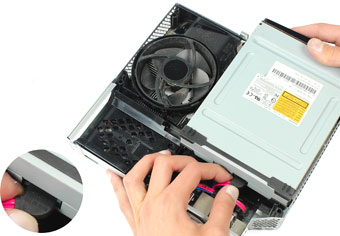

اکنون کابل منبع تغذیه درایو DVD را به آرامی به سمت خود می کشیم تا آن را جدا کنیم.

dvd drive

کابل داده درایو دی وی دی (کابل سریال ATA) را با کشیدن آن به آرامی به سمت خود جدا می کنیم.

dvd drivedvd drive

درایو دی وی دی را بلند کرده و آن را کاملاً جدا می کنیم.
درایو دی وی دی در ایکس باکس اکنون به طور جزئی حذف شده است.

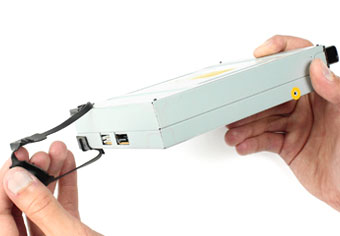

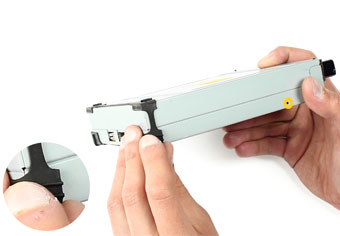

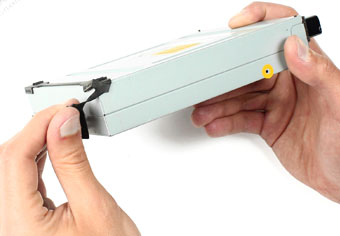

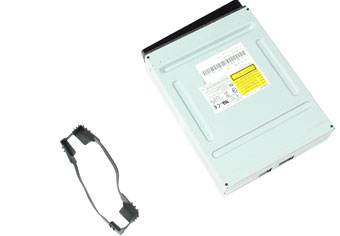

حالا با کشیدن ملایم، قاب لاستیکی ضد لرزش را از درایو DVD جدا می کنیم.

dvd drivedvd drive

dvd drivedvd drive

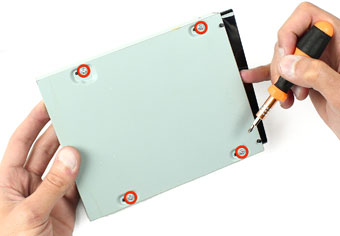

4 پیچ متقاطع را که به رنگ قرمز در عکس چرخیده بودند را باز می کنیم.
این پیچ ها قسمت پایین درایو دی وی دی را نگه می دارند.

باز کردن dvd drive

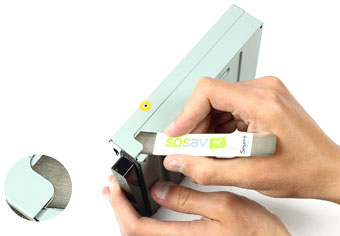

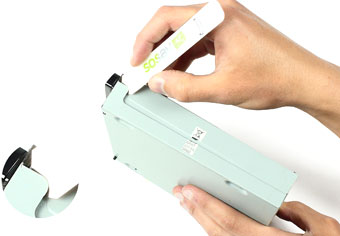

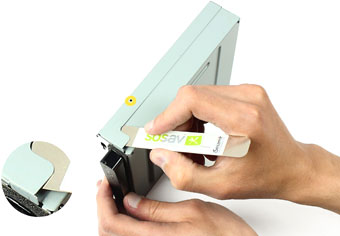

اکنون درایو دی وی دیXbox  را می چرخانیم تا لبه سمت راست، روبروی ما باشد.

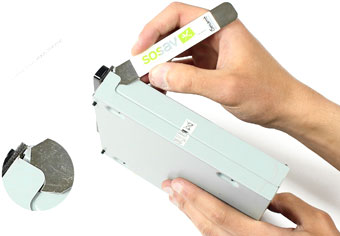

spudger  را بین قسمت پایین و بالای درایو DVD خود وارد می کنیم. سپس آنها را با دقت اهرم می کنیم تا سمت راست قسمت پایینی آن جدا شود.
سپس درایو DVD خود را روشن می کنیم تا این مرحله در سمت چپ تکرار شود.

باز کردن dvd driveباز کردن dvd drive

باز کردن dvd driveباز کردن dvd drive

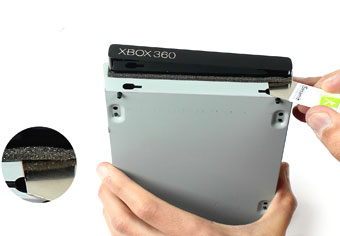

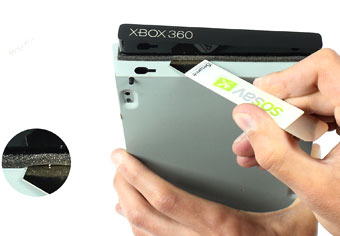

همچنان با استفاده از spudger، مورد پایین را به آرامی از لبه جلوی آن جدا می کنیم.

باز کردن dvd driveباز کردن dvd drive

اکنون قاب را به طور کامل از درایو DVD جدا می کنیم.

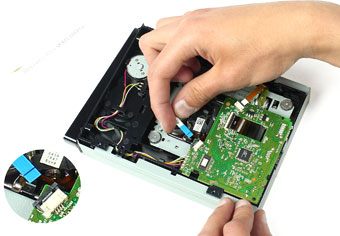

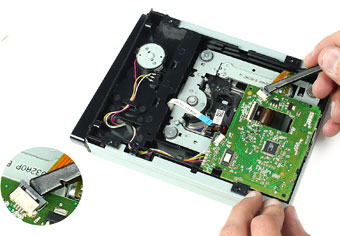

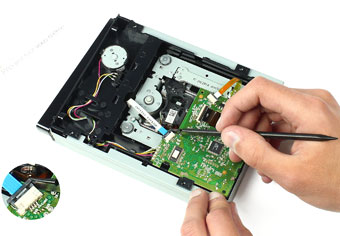

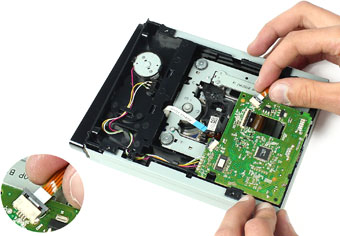

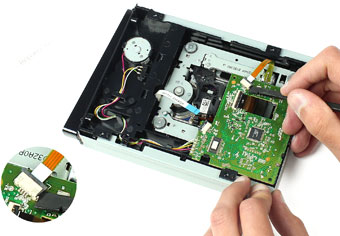

برای باز کردن اتصال FPC که کابل موتور درایوهای DVD را قفل می کند، از spudger استفاده می کنیم.
قسمت تیره رنگ فقط باید در حدود 2 میلی متر حرکت کند.
پس از باز شدن اتصال FPC، می توانیم کابل موتور را از درایو DVD خود با دقت خارج کنیم.

کابل موتورکابل موتور

کابل موتورکابل موتور

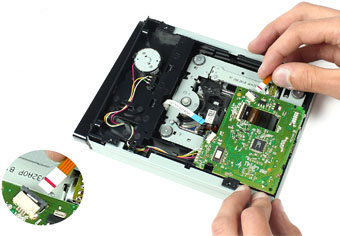

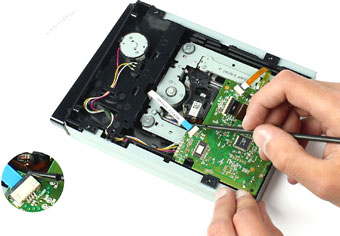

برای باز کردن اتصال FPC برای کابل موتور لنز، از اسپایدر نایلونی استفاده می کنیم.
این کانکتور با دیگر FPC که با آنها روبرو هستیم متفاوت است. این یکی با ظرافت اهرم کردن آن به سمت بالا باز می شود.

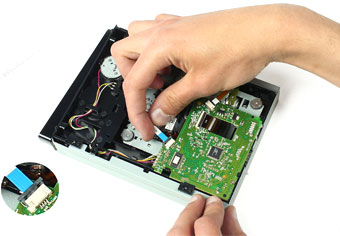

پس از باز شدن اتصال FPC، می توانیم کابل لنز موتور را به دقت از کانکتور جدا کنیم.

کابل موتورکابل موتور

کابل موتورکابل موتور

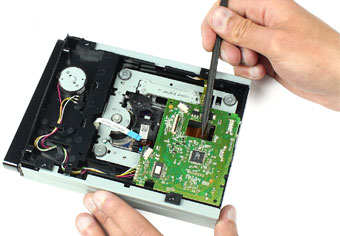

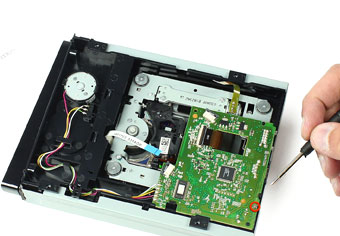

با استفاده از پیچ گوشتی، پیچی که به رنگ قرمز در عکس قرار دارد باز می کنیم.
که موجب نگهداری مادربرد به روی درایو DVD می شود.

باز کردن بورد dvd drive

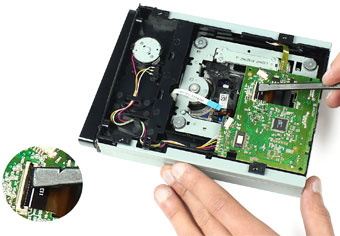

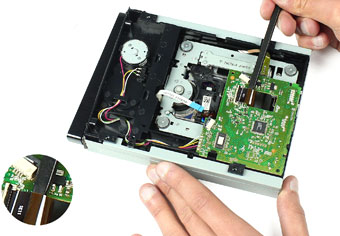

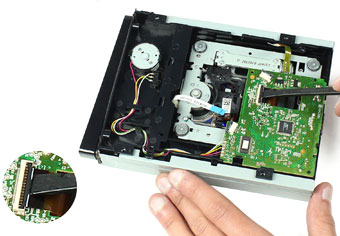

برای جدا کردن اتصال FPC برای کابل لنز، از اسپایدر استفاده می کنیم..
مانند اتصال FPC قبلی، با استفاده از اهرم با دقت باز می شود.
پس از باز شدن اتصال FPC، می توانیم کابل لنز لیزر را به دقت از اتصال آن جدا کنیم.

باز کردن بورد dvd driveباز کردن بورد dvd drive

باز کردن بورد dvd driveباز کردن بورد dvd drive

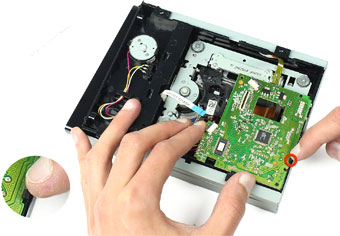

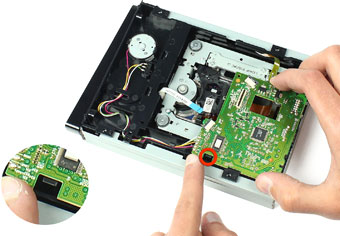

2 گیره پلاستیکی را که مادربرد درایو دی وی دی را در جای خود محافظت می کند را جدا می کنیم.
این پین ها در عکس های پایین با رنگ قرمز مشخص شده اند.

باز کردن بورد dvd driveباز کردن بورد dvd drive

حالا مادربرد را با دقت از درایو دی وی دی بلند می کنیم و سپس آن را جدا می کنیم.
توجه: هنوز مادربرد را حذف نکنید! هنوز هم توسط کابل های رنگی به مکانیزم بیرون راندن درایو DVD وصل شده است.
مادربرد هنوز توسط کابل های رنگی برای بیرون آمدن درایو DVD آزاد نشده است، پس به طور کامل آن را نباید جدا کنیم.

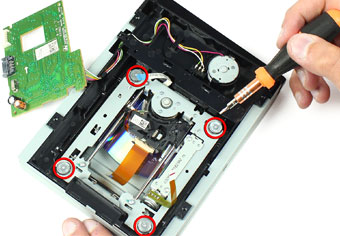

با استفاده از پیچ گوشتیT6 ، 4 پیچ را که به رنگ قرمز در عکس مشخص است، باز می کنیم.
این پیچ ها مونتاژ نوری را به درایو متصل می کنند.

مونتاژ نوری dvd drive

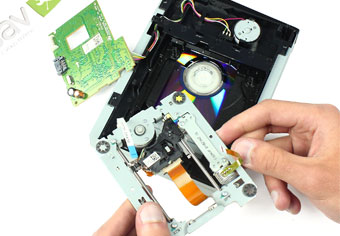

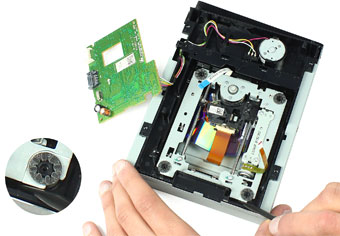

از اهرم نایلونی استفاده می کنیم تا مونتاژ نوری را با دقت اهرم کنیم تا کمی آن را بتوانیم بلند کنیم.

مونتاژ نوری dvd driveمونتاژ نوری dvd drive

حالا آن را با دقت جدا می کنیم.

در صورت لزوم آن را با موارد جدید جایگزین می کنیم.

مونتاژ نوری dvd drive
