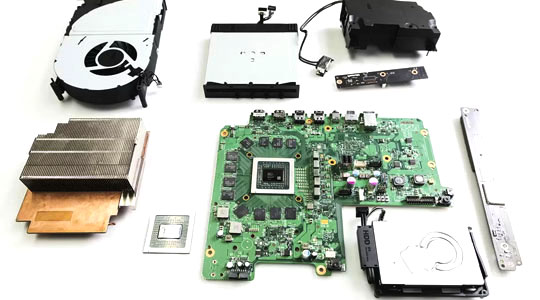

راهنمای باز کردن قطعات xbox one x

ما به شما آموزش بازکردن ایکس باکس وان ( xbox one ) را می دهیم تا خودتان به راحتی آن را باز و تعمیر کنید. البته سعی کنید که یکبار مطالب را بررسی کنید و سپس اقدام به این کار کنید.

باز کردن قطعات ایکس باکس One X

جهت بازکردن دستگاه ایکس باکس One X لازم است که کابل برق و کابلهای HDMI، جوی استیک، لوازم جانبی و... را از دستگاه جدا کرده و سپس دستگاه را خاموش کنیم.

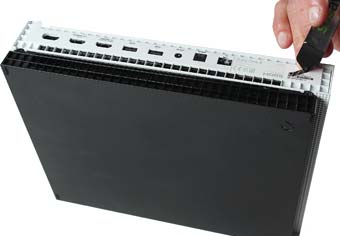

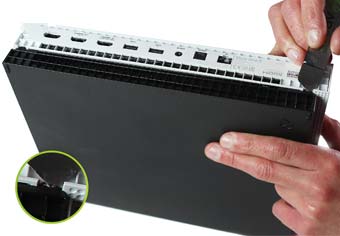

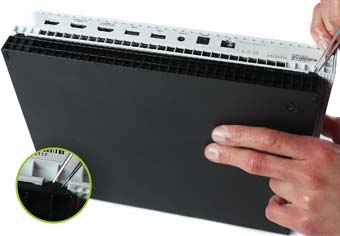

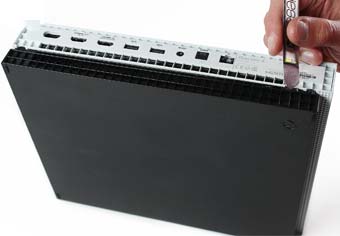

بعد با استفاده از قاب باز کن، برچسب روی پیچ ها را برداشته و بوسیله کاردک جای چسب را کاملا از بین می بریم.

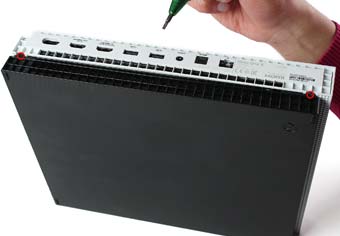

بوسیله پیچ گوشتی مخصوص T9 دو پیچ مشخص شده با رنگ قرمز را باز می کنیم.

اکنون می توانیم محفظه بالایی دستگاه را بلند کنیم و به آرامی از دستگاه جدا کنیم.

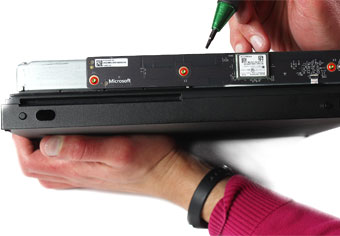

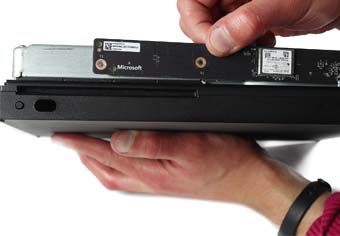

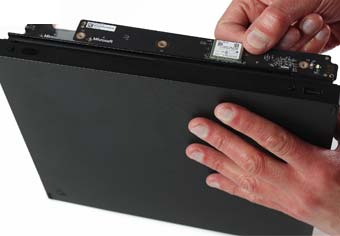

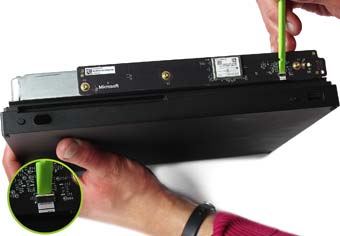

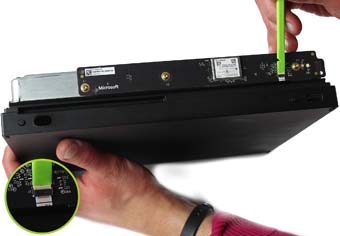

برای جدا کردن کارت WiFi از ابزار اسپاتولا استفاده می کنیم.

بوسیله پیچ گوشتی T9 سه عدد پیچ مشخص شده با رنگ قرمز را باز می کنیم.

همانطور که در تصویر می بینید کارت وای فای دستگاه اکنون مشخص شده است.

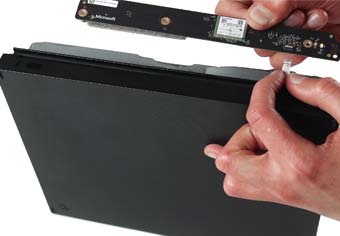

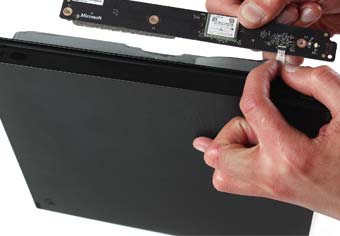

باید مراقب باشیم که کابل کارت WiFi را از اتصال آن خارج کرده باشیم و بعد کارت را از دستگاه بیرون بکشیم.

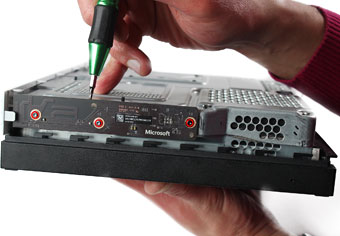

در اینجا دوباره با همان پیچ گوشتی سه پیچ چرخشی که در عکس مشخص شده است را باز می کنیم.

سپس به آرامی کارت بلوتوث را برمی داریم، و دوباره بوسیله پیچ گوشتی T9 پیچ های مشخص شده به رنگ قرمز را باز می کنیم.

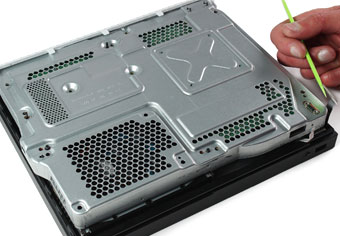

با استفاده از ابزار اسپاتولا، قسمت فلزی روی سوکت USB را برمی داریم.

به آرامی کل قاب فلزی را بلند می کنیم.

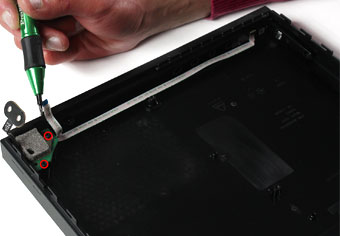

برای جداسازی پورت USB دستگاه، پیچ های مشخص شده داخل قاب فلزی را با پیچ گوشتی T9 باز می کنیم.

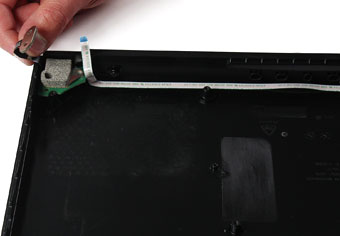

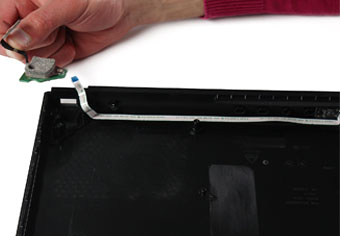

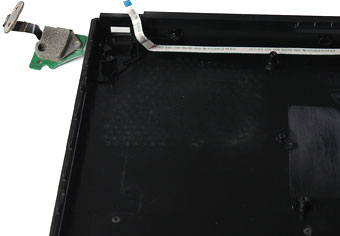

پورت USB را از محل آن جدا می کنیم.

اگر در اتصال USB مشکلی وجود داشت، آن را جایگزین می کنیم.

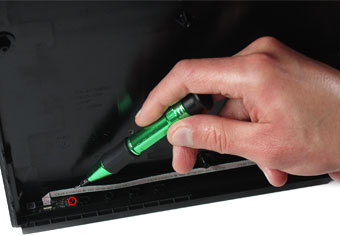

این بار برای باز کردن پیج های مشخص شده از پیچ گوشتی T6 استفاده می کنیم.

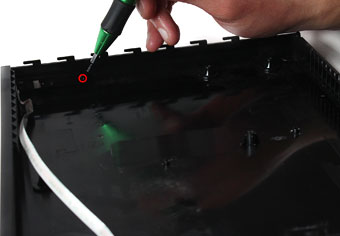

با همان پیچ گوشتی پیچ داخل کنسول را نیز باز میکنیم.

سپس روکش پلاستیکی که برد دکمه پاور را نگه می دارد را برمیداریم.

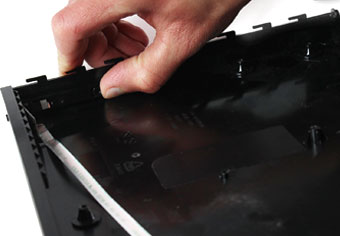

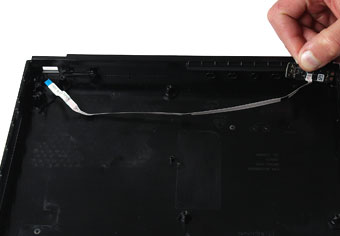

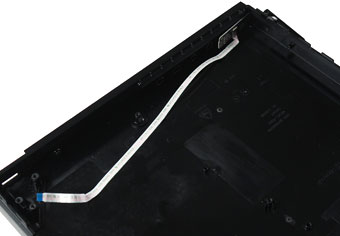

به آرامی کل برد دکمه پاور را می کشیم و از دستگاه جدا می کنیم.

برد دکمه پاور تا حدی جدا شده است.

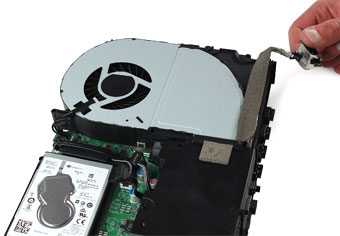

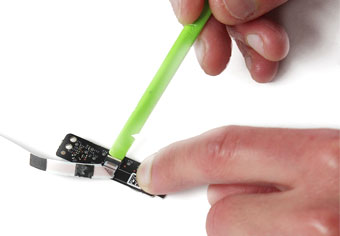

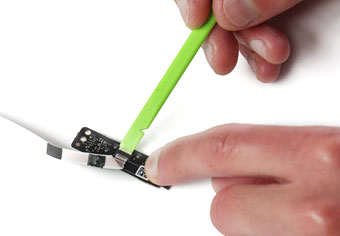

سپس اتصال برد دکمه پاور را به وسیله اسپاتول قطع می کنیم و آن را به طور کامل جدا می کنیم.

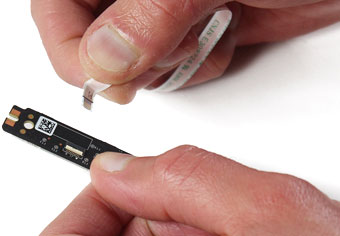

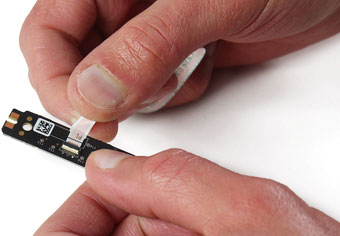

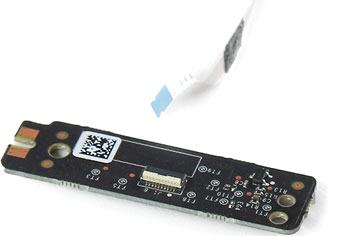

برد دکمه پاور اکنون جدا شده است.

اگر در روشن یا خاموش کردن کنسول مشکلی دارید، دکمه پاور جدید جایگزین کنید.

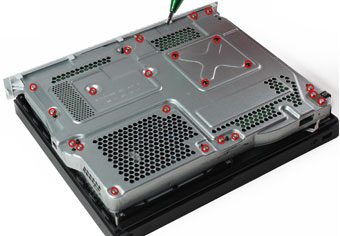

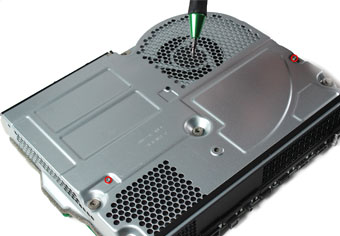

بوسیله پیچ گوشتی T9 با توجه به عکس پیچ های مشخص شده را باز می کنیم.

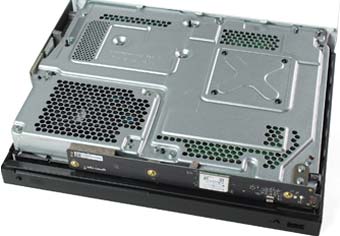

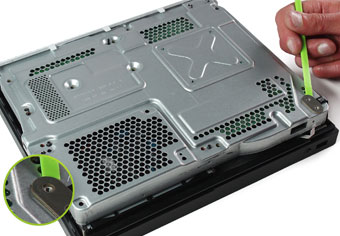

سپس قاب فلزی را به آرامی بلند می کنیم.

شاسی فلزی داخلی Xbox اکنون جداسازی شده است.

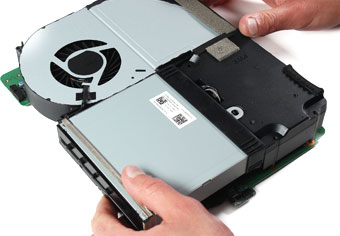

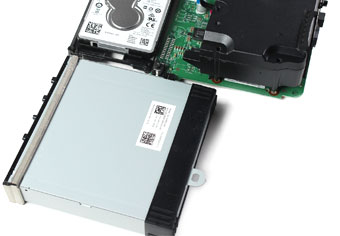

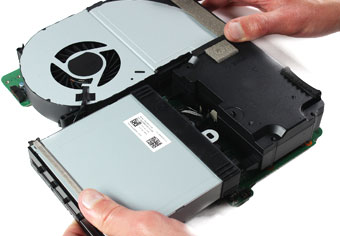

درایو Blue Ray را به صورت کشویی بیرون می آوریم.

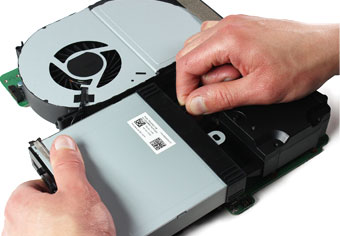

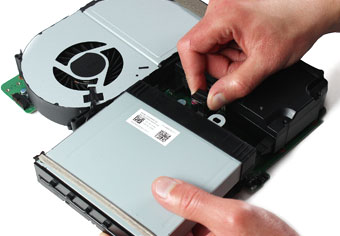

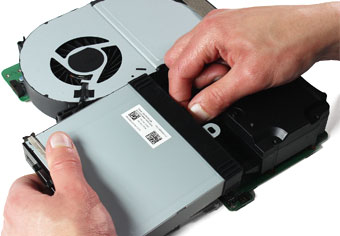

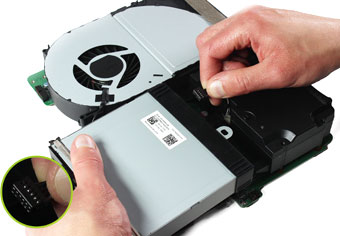

سپس اولین کابل برق را از درایو نوری جدا می کنیم و به همین صورت دومین کابل را نیز جدا می کنیم.

درایو نوری کامل Xbox اکنون قابل مشاهده است.
در صورت مشکل در خواندن بازی ها، درایور جدید جایگزین می کنیم.

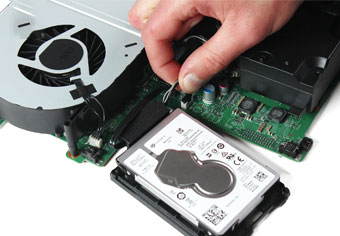

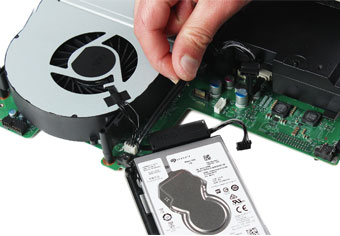

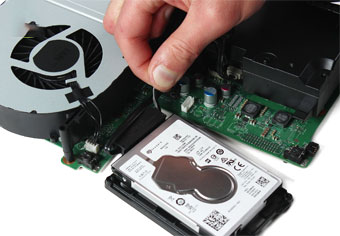

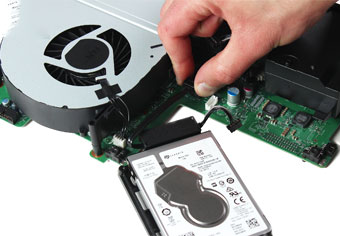

برای جدا کردن کابل داده هارد دیسک مانند عکس دو عدد کابل متصل به مادربرد را جدا می کنیم.

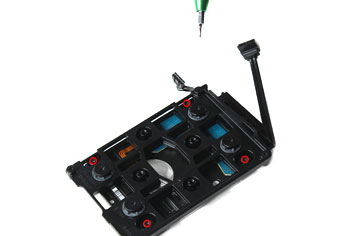

در ادامه با پیچ گوشتی T5 چهار پیچ مشخص شده در عکس را باز می کنیم. این پیچ ها برای نگه داشتن براکت هارد دیسک بکار گرفته شده اند.

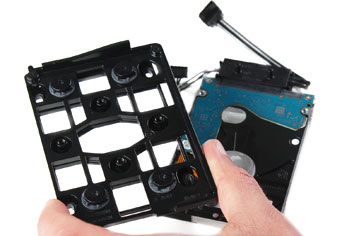

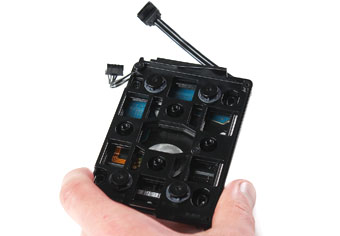

براکت هارد دیسک را مطابق عکس جدا می کنیم.

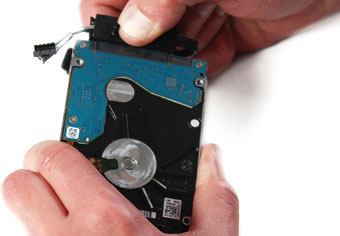

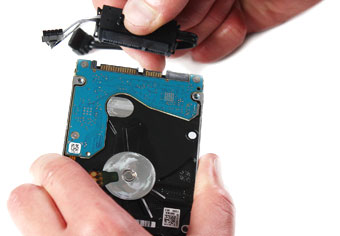

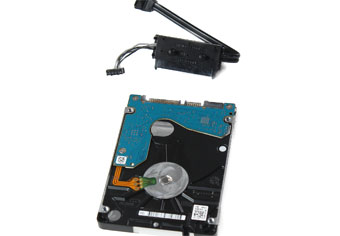

 کابل داده را به آرامی میکشیم تا از روی دیسک سخت جدا شود.

اگر در تهیه نسخه پشتیبان یا خواندن داده مشکلی وجود دارد، می توان کابل جدید جایگزین آن کرد.

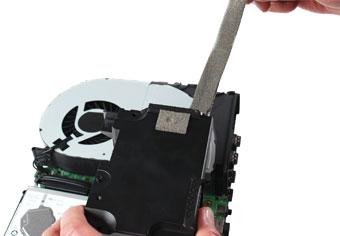

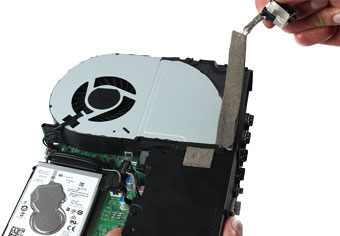

برای جدا کردن فن دستگاه ابتدا باید منبع تغذیه را ازXbox  باز کنیم.

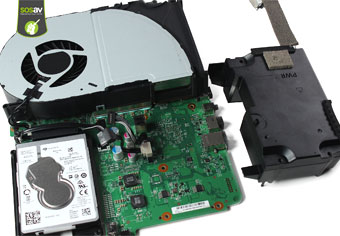

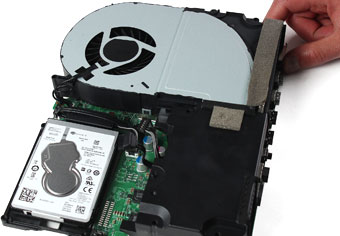

اکنون منبع تغذیه Xbox برداشته شده است.

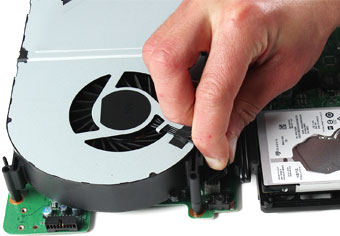

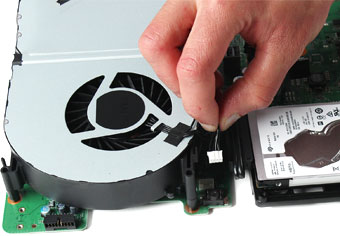

سپس کابل فن را جدا می کنیم و آن را بلند کرده تا از محل آن خارج شود.

اکنون فن xbox از دستگاه جدا شده است.

در صورت بروز مشکل در گرمای بیش از حد، آن را با یک فن جدید جایگزین می کنیم.

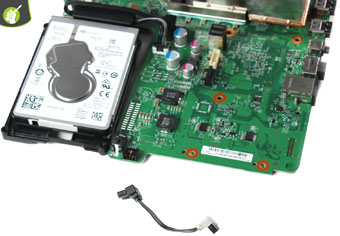

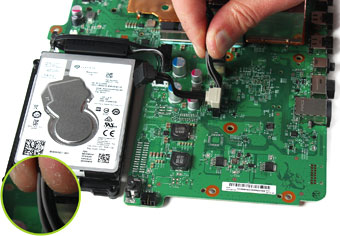

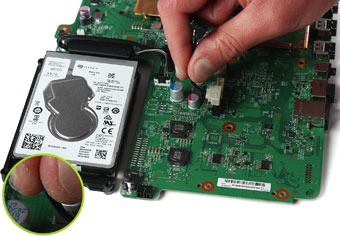

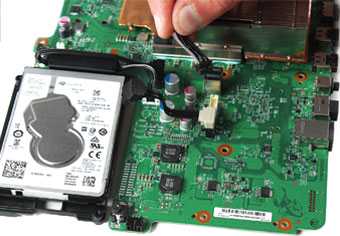

برای جدا کردن کابل های برق و داده درایو نوری Xbox با احتیاط اولین کابل درایو نوری را از مادربرد جدا می کنیم.

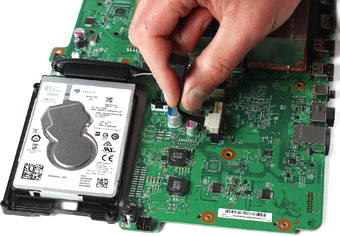

سپس کابل دوم را جدا می کنیم.

اگر مشکلی در خواندن یا روشن کردن پخش کننده Blu-Ray وجود داشت، میتوانیم کابل داده جدید جایگزین کنیم.

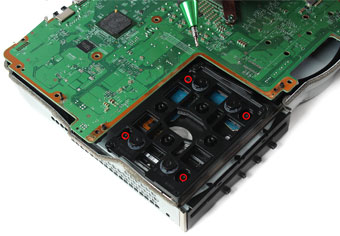

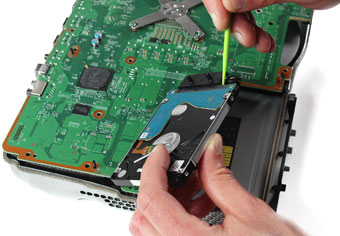

برای باز کردن هارد، دستگاه را برمیگردانیم و با پیچ گوشتی T9 چهار پیچ مشخص شده در تصویر را باز می کنیم.

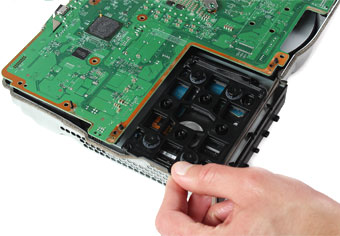

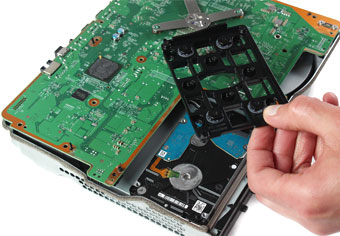

درپوش پلاستیکی را از روی دیسک سخت برمیداریم.

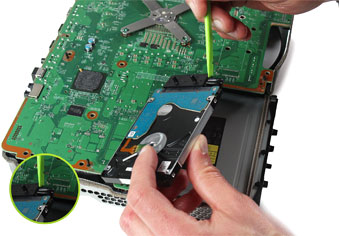

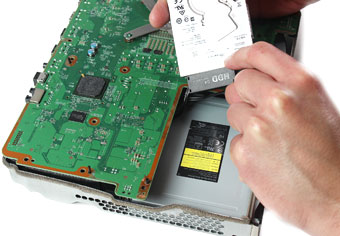

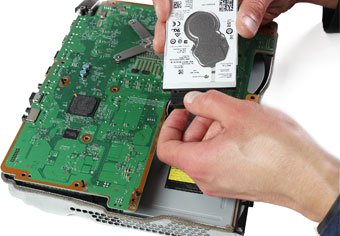

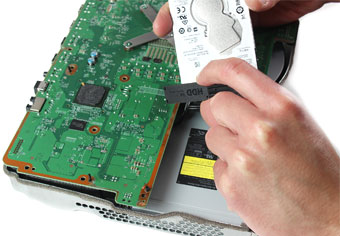

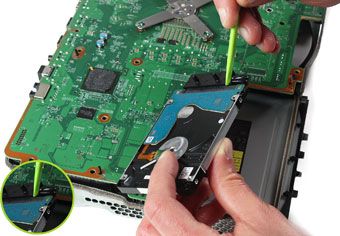

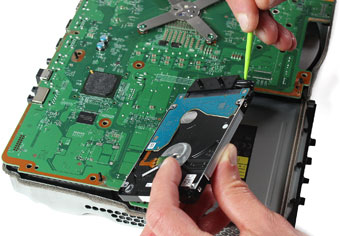

هارد دیسک را با دقت از شاسی فلزی جدا کرده و اولین صفحه کوچک کابل HDD را جدا می کنیم و در صفحه بریده شده دوم نیز تکرار می کنیم.

هارد دیسک را چرخانده و پوشش پلاستیکی را به آرامی برمیداریم.

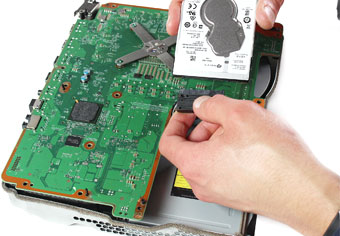

سپس کابل هارد دیسک را جدا می کنیم.

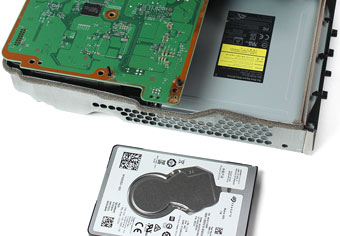

هارد دیسک Xbox اکنون برداشته شده است.

در صورت بروز مشکل در ذخیره داده ها، آن را با یک هارد دیسک جدید جایگزین می کنیم.
