آموزش تعمیرات ECU

همانطور که می دانید خودروهای انژکتوری بدلیل عملکرد بهتر و توانایی پاس کردن استانداردهای آلودگی، بطور کامل در تمام دنیا جایگزین خودروهای کاربراتوری شده اند و کنترل این سیستم بعهده این واحد است.

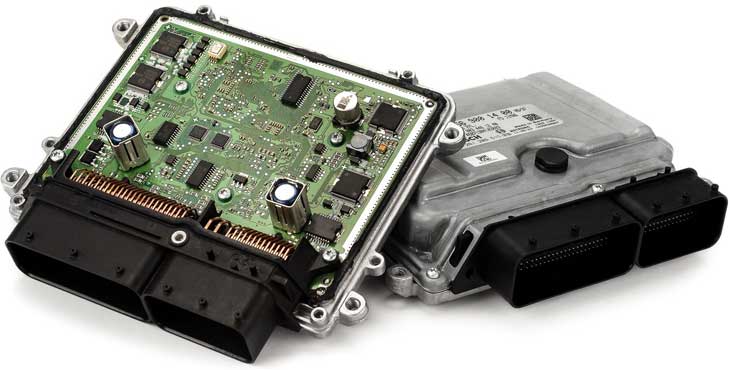

ایسیو چیست

واحد کنترل الکترونیک

ECU مخفف Electronic Control Unit یا واحد کنترل الکترونیک می باشد و نقش هدایت و کنترل یک خودروی انژکتوری را بر عهده دارد.

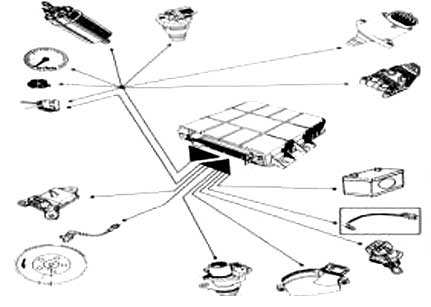

ECU با توجه به سنسورهایی که به خودرو متصل است وضعیت و شرایط خودرو را تحلیل کرده و پاسخ های لازم را به خروجی ها که عبارتند از: انژکتورها، کوئل و ... اعمال می کند.

هرچه تعداد سنسورها و عملکردها در خودرو بیشتر باشد ECU بهتر می تواند شرایط موتور را درک و اقدامات لازم را با ارسال دستورات به واحدهای مختلف انجام دهد.

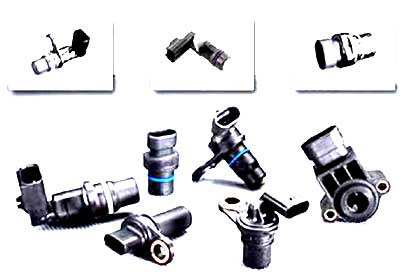

سنسورهای مهم خودروهای انژکتوری عبارتند از: سنسور دورموتور یا RPM، سنسور فشار داخل مانیفولد یا MAP، سنسور دریچه گاز یا TPS، سنسور دمای آب یا CTS، سنسور دمای هوا ATS، سنسور اکسیژن، سنسور ضربه و...

طراحی و ساخت ECU یکی از فناوری های کلیدی در صنعت خودروسازی مدرن است. یک ECU شامل مجموعه ای از سخت افزار و نرم افزار است که وظیفه نظارت، تنظیم یا هدایت و کارکرد ویژه ای را در خودرو به عهده دارد.

سیستم ضد قفل ترمز (ABS)، سیستم ایمنی کیسه هوا (AirBag) نمونه هایی از کاربرد ECU هستند.

آغاز تکنولوژی ECU به سیستم انژکتوری شرکت بوش (Bosch) آلمان به نام JETronic باز می گردد که در سال 1968 در خودروی فولکس واگن VW 1600TL نصب شد.

تعمیرات ECU

بطور کلی تعمیرات ECU شامل 2 بخش است:

بخش اول: تعمیرات سخت افزاری
بخش دوم: تعمیرات نرم افزاری

برای تعمیرات سخت افزاری ایسیو نیاز به شناخت انواع ECU و قطعات استفاده شده در آن است.

انواع ECU در خودرو

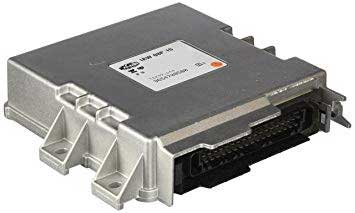

1. Magneti Marelli

در خودروهای پژو پارس، سمند و زانتیا

2. Sagem
   S2000, SL96

در خودروهای سمند، پارس، پیکان، RD، پژو 206 تیپ 1، 2 و 3 و پراید

3. Valeo
   S2000

در خودروهای سمند، پارس، پیکان، RD، پژو 206 تیپ 1، 2 و 3 و پراید

4. Siemens

Siemens پراید (زیمنس جدید)، پیکان وانت، RD، 405، ریو
Siemens VDO پراید (زیمنس قدیم)

5. Bosch x

پژو 206 تیپ 5 و 6، زانتیا، پژو 206 SD، نیسان زامیاد، پراید

هر کدام از مدل ECUهای معرفی شده در بالا شامل چندین نوع می باشد که در قسمت های بعد به معرفی هر کدام و تشریح سخت افزار و معرفی قطعات و نکات تعمیراتی آن خواهیم پرداخت.

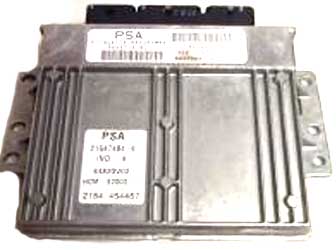

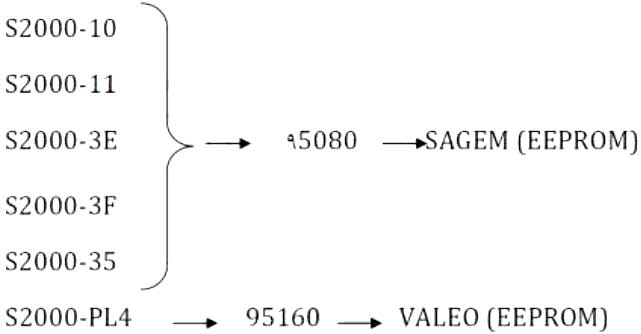

انواع ECU S2000

• S2000-10-Sagem
• S2000-11-Sagem
• S2000-3E-Sagem
• S2000-3F-Sagem
• S2000-35-Sagem
• S2000-valeo-pl4

  نکاتی در ایسیو اس ۲۰۰۰

در این نوع از ecuها برای حفاظت از بورد الکترونیکی (نفوذ آب و گرد و خاک، همچنین تبادل حرارتی) تمام بورد از ماده ای رزین مانند پوشانده شده است. برای تعمیر و تعویض قطعات برد این ecu باید با یک وسیله نوک تیز مثل کاتر، براساس شابلون مخصوص و یا استفاده از محلول های مخصوص اقدام به درآوردن این رزین کنیم.

آی سی قابل برنامه ریزی در نوع Sagem
EEPROM 95080 - 8Kbit SPI BUS

و در نوع Valeo
EEPROM 95160 - 16Kbit SPI BUS

خرابی های ناشی از این IC:

1. بالا رفتن زمان سوخت پاشی
2. کار نکردن سنسور اکسیژن معمولا در خودروهای دوگانه سوز
3. گاز نخوردن خودرو
4. پاک نشدن خطاهای متناوب
5. بالارفتن زاویه دریچه گاز

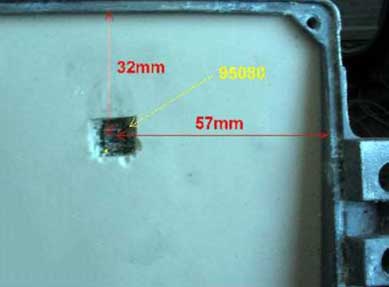

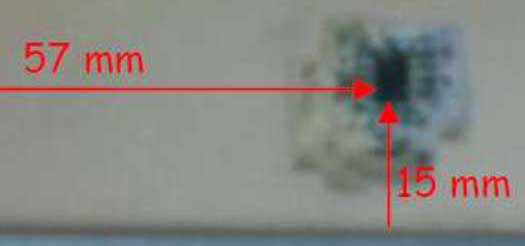

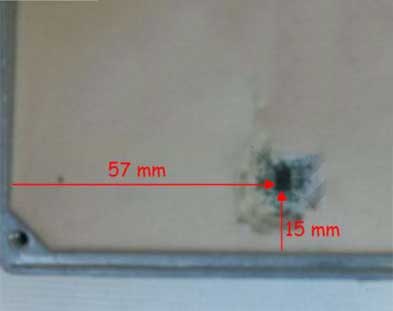

محل قرارگیری این آی سی در ساژم و والئو متفاوت است که در ادامه در بحث توضیح قطعات برد ECU، توضیحات لازم ارائه خواهد شد.

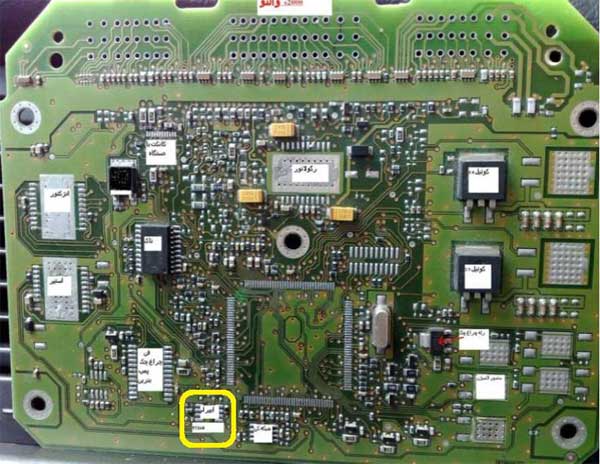

برد Valeo

مهمترین قطعات استفاده شده در این مدل از ECUها به شرح زیر است:

ردیف	نام قطعه	پکیج	توضیحات قطعه
1	TLE 4471	PG-DSO-20	رگولاتور تبدیل 12 به 5 ولت
2	95080	SO8	حافظه EEPROM-کد کلید-مقدار کیلومتر
3	TLE 6220	PG-DSO-20	درایو انژکتورهای 1 تا 4
4	VND 10	D-Pack	درایو گرم کن سنسورهای اکسیژن-رله اصلی
5	M29F200BB	TSOP-48	آی سی فلش-برنامه راه انداز ECU-ثبت کد خطا
6	VB029	Power SO-10	درایور کوئل های 1 تا 4
7	HIP9011	SOIC	درایور سنسور ضربه

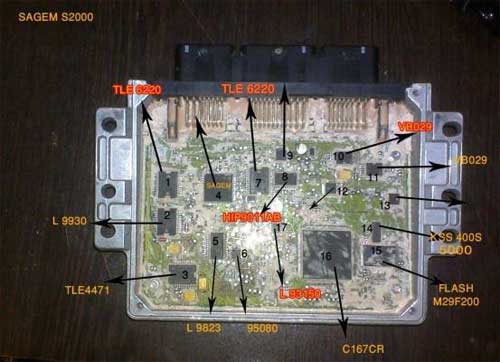

نگاهی دقیق تر به بعضی از قطعات برد ECUهای S2000

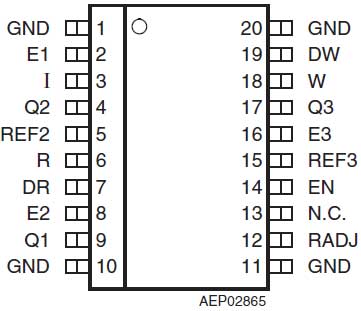

1. رگولاتور TLE 4471

20 پایه
وظیفه: تبدیل ولتاژ 12 ولت به 5 ولت

نکات تعمیراتی:

پایه 1، 10، 11، 20 صفر ولت

پایه 11 به 16 در تست بازر بوق دارد.

پایه 11 به 2 در تست بازر بوق دارد.

پایه 9 و 14 خروجی 5 ولت دارد.

پایه 4 خروجی 5 ولت سنسور مپ

نحوه تست:
روش راحت بدون باز کردن ECU اندازه گیری ولتاژ مپ سنسور و یا پتانسیومتر دریچه گاز است که با کشیدن سوکت این سنسورها باید ولتاژ 5 ولت روی پایه ها داشته باشیم.
روش دیگر هم در حالت سوئیچ باز، استفاده از مولتی متر است که در وضعیت DC قرار می دهیم و یک سرپراب را به پایه 14 و سر دیگر به زمین می زنیم (پایه 11) که باید 5 ولت باشد.
در صورت خرابی این آی سی:

1. چراغ چک روشن نمی شود.
2. ECU به دستگاه دیاگ وصل نمی شود.
3. ماشین با استارت روشن نمی شود.

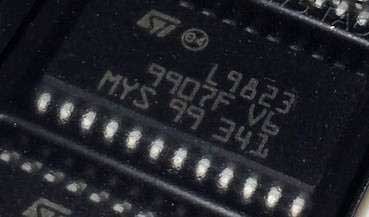

2. L9823

پکیج: SO-24
24 پایه وظیفه:
درایو پمپ بنزین – کولر
فن دور کند و تند – چراغ چک

نکات تعمیراتی:
پایه 1، 10، 11، 20 صفر ولت
پایه 3 ولتاژ 5 ولت
پایه 9، 12 بدون اتصال
پایه 5، 6، 7، 8، 13، 14، 15، 16 خروجی برای درایو کردن
پایه 18، فرکانس کاری آی سی
پایه 2 و 19 ورودی و خروجی به صورت سریال
پایه 4 برای ریست کردن توسط میکرو

علائم خرابی این آی سی

1. قطعی فن
2. خرابی پمپ بنزین
3. عدم ارسال دستور راه اندازی کولر
4. خاموش بودن چراغ چک

نکته1: قبل از تعویض این آی سی از سلامت مسیر سیم کشی میکرو و پایه های سوکت ECU اطمینان حاصل کنید.

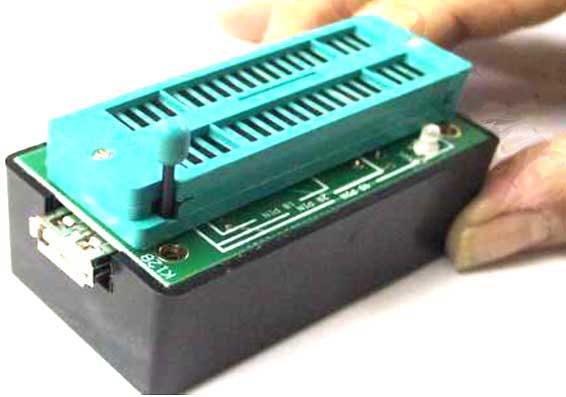

نکته2: بعضی از این ایرادات با برنامه ریزی در آی سی eeprom حل می شود. بنابراین ابتدا این آی سی را پروگرام کنید. (در قسمت های بعد نحوه صحیح پروگرام کردن این قطعه آموزش داده می شود)

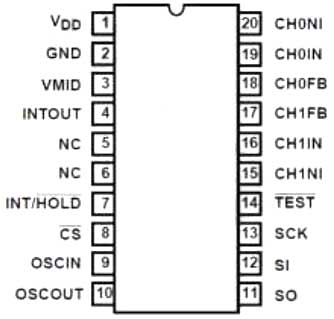

3. HIP9011

وظیفه: راه انداز سنسور ضربه، 2 عدد سنسور ضربه را می تواند راه اندازی کند.

نکات تعمیراتی:
پایه 2 – 8 صفر ولت
پایه 1 – 7 – 14 ولتاژ 5 ولت
پایه 5 – 6 بدون اتصال
پایه 13 – فرکانس کاری آی سی
پایه 12 و 11 ورودی و خروجی به صورت سریال
پایه های 15 و 16 – 19 – 20 ورودی ها
پایه های 17 و 18 خروجی ها

علائم خرابی این آی سی:

خطای سنسور ضربه (knock Sensor) در صورتی با تعویض ECU این مشکل رفع گردد.
خطای سنسور ضربه (knock Sensor): قبل از تعویض از تنظیم بودن تسمه تایم خودرو اطمینان حاصل کنید.
خطای سنسور ضربه (knock Sensor): قبل از تعویض از سالم بودن سر سیلندر اطمینان حاصل کنید.

نکته: قبل از تعویض این قطعه آی سی eeprom را مجددا برنامه ریزی نمائید در صورت حل نشدن مشکل، اقدام به تعویض کنید

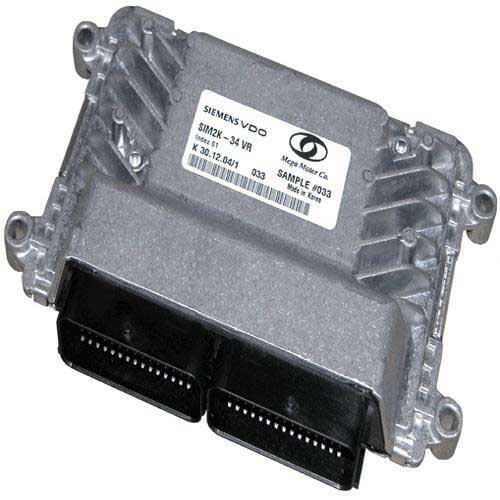

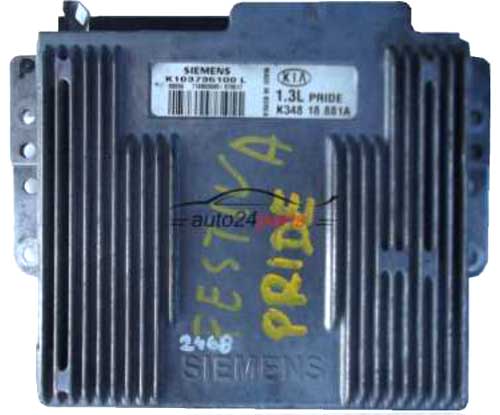

انواع ECUهای Siemens

1. Siemens CI پیکان وانت و پراید
2. Siemens CI پراید و روآ
3. Siemens CI روآ
4. Siemens CI ایموبلایزر سمند و پراید
5. Siemens CI ایموبلایزر سورن
6. Siemens CI
7. Siemens CI
8. Siemens CI

مهمترین قطعات استفاده شده در این مدل از ECUها به شرح زیر است:

ردیف	نام قطعه	پکیج	توضیحات
1	A2C33648	P-DSO-20	رگولاتور تبدیل 12 به 5 ولت
2	TPIC8101D	SOIC-20	درایور سنسور ضربه
3	82C250	SO-8	درایور شبکه CAN
4	A2C08350	QFP64	درایور انژکتورها، فن، رله اول و دوم، کنیستر

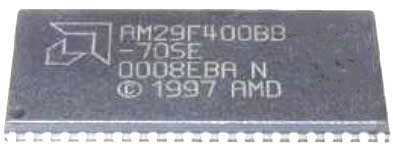

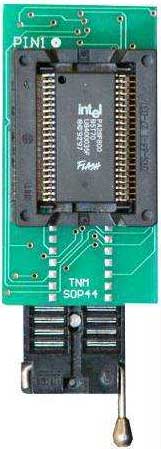

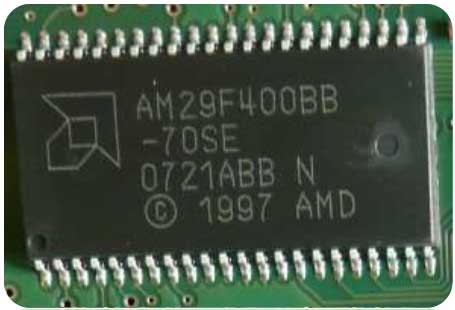

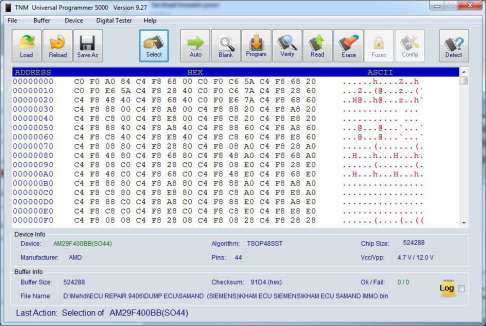

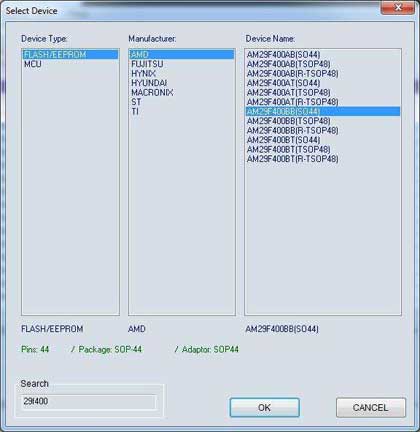

5	AM29F400BB	SO-44	آی سی فلش-برنامه راه انداز ECU-ثبت کد خطا
6	U705	SOP-20	درایور Stepper
7	LM2903	SO-8	تقویت کننده دور موتور

در ادامه نگاهی دقیق تر به بعضی از این قطعات خواهیم انداخت و سپس به بررسی انواع ECUهای بوش می پردازیم.

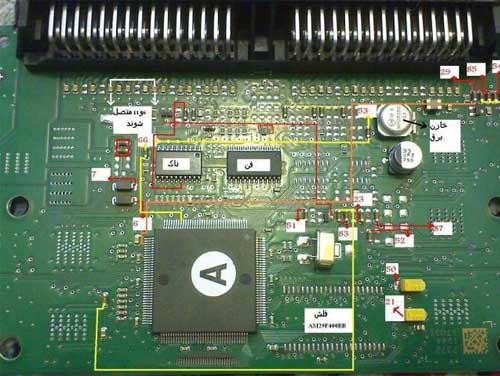

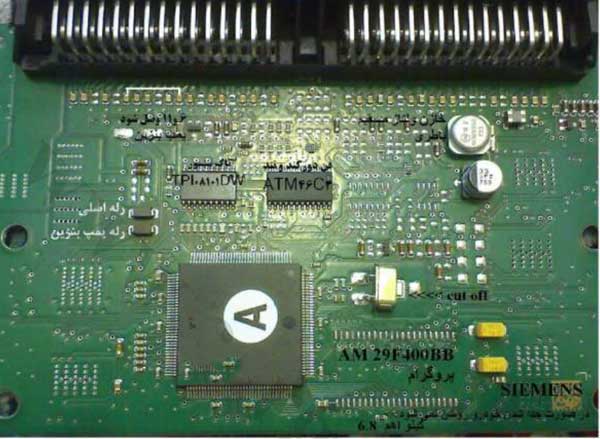

نگاهی دقیق تر به بعضی از قطعات برد ECUهای Siemens

نکته اول: ecuهای سری siemens رزین روی برد ندارند.
نکته دوم: eeprom ندارند و بجای آن از آی سی فلش استفاده می کنند.

1. رگولاتور A2C33648
   پکیج: P-DSO-20
   (در قسمت قبل اشتباه تایپی داشت و اصلاح گردید)
   این آی سی مشابه آی سی TLE4471 می باشد
   20 پایه
   وظیفه: تبدیل ولتاژ 12 ولت به 5 ولت

   نکات تعمیراتی:
   پایه 3 ورودی 12 ولت
   پایه 1-10-11-20 صفر ولت
   پایه 11 به 16 در تست بازر بوق دارد.
   پایه 11 به 2 در تست بازر بوق دارد.
   پایه 9 و 14 خروجی 5 ولت دارد.
   پایه 4 خروجی 5 ولت سنسور مپ.
   نحوه تست:
   روش راحت بدون باز کردن ECU اندازه گیری ولتاژ مپ سنسور و یا پتانسیومتر دریچه گاز است که با کشیدن سوکت این سنسورها
   باید ولتاژ 5 ولت روی پایه ها داشته باشیم.
   روش دیگر هم در حالت سوئیچ باز، استفاده از مولتی متر است که در وضعیت DC قرار می دهیم و یک سرپراب را به پایه 14 و سر دیگر را به زمین می زنیم (پایه 11) که باید 5 ولت باشد.
   در صورت خرابی این IC:

   1. چراغ چک روشن نمی شود.

   2. ECU به دستگاه دیاگ وصل نمی شود.

   3. ماشین با استارت روشن نمی شود.

2. LM2903
   8 پایه – SO8
   وظیفه:
   تقویت کننده سنسور دور موتور
   نکات تعمیراتی:
   پایه 4 صفر ولت
   پایه 8 ولتاژ 5 ولت
   پایه 1 خروجی مقایسه کننده اول
   پایه 7 خروجی مقایسه کننده دوم
   پایه های 2، 3، 5 و 6 ورودی های سیگنال

3. A2C08350
   آی سی درایور انژکتورها، فن، رله اول و دوم، کنیستر معروف به آی سی مولتی
   نکات تعمیراتی:
   پین 49: انژکتور 1
   پین 4: انژکتور 2
   پین 44: انژکتور 1
   پین 40: انژکتور 4
   پین 18: چراغ چک
   پین 57: گرم کن سنسور اکسیژن
   پین 9: شیر برقی کنیستر
   پین 3: رله اصلی
   توجه: اکثر خرابی این آی سی مربوط به قسمت انژکتورها و پمپ بنزین است.
   در صورت مشاهده این ایرادات پس از بررسی سیم کشی و اطمینان از صحت عملکرد مورد نظر این آی سی را عوض کنید.
   نکته: بیشترین علت خرابی در این مدل از ECU گاز خوردن بی دلیل خودرو است که بعد از تست استپر و مشاهده زاویه سنسور دریچه گاز، باید موتور را از نظر هوا کشیدن اضافی بررسی کنیم. در صورتی که همه این موارد درست بود اقدام به برنامه ریزی مجدد آی سی فلش می کنیم.

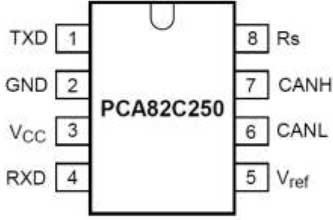

4. 82C250
   پکیج: SO-8
   درایور شبکه CAN – اتصال به دستگاه دیاگ
   پایه 1 و 4 ارتباط به صورت سریال و وصل به میکرو
   پایه 2 زمین – صفر ولت
   پایه 3 تغذیه مثبت 5 ولت
   پایه های 6 و 7 خطوط شبکه کن و اتصال به پایه های ECU

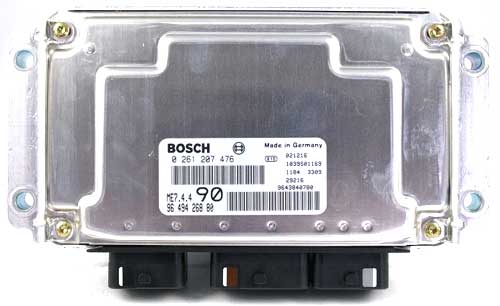

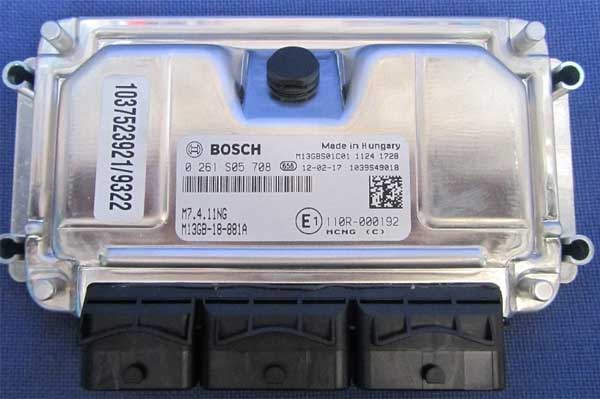

   انواع ECUهای سری Bosch:
   پژو 206 تیپ 5 و 6 Bosch 7.4.4
   پژو 206 صندوقدار Bosch 7.4.5
   زانتیا 1800 – پارس Bosch 7.3
   زانتیا 2000 Bosch 5.2
   نیسان زامیاد Bosch 7.9.7.1
   پراید Bosch 7.9.7

بعضی از قطعات استفاده شده در این مدل از ECUها به شرح زیر است:

ردیف	نام قطعه	پکیج	توضیحات
1	30639	P-DSO-36	رگولاتور تبدیل 12 به 5 ولت
2	95160	SO-8	16 کیلوبیت (2 کیلوبایت)-حافظه EEPROM
3	30028	D2Pack	درایو کوئل های 1 تا 4
4	AM29F800BB	SO-44	آی سی-برنامه راه انداز ECU-ثبت کد خطا
5	30348	SOP-20	درایور دریچه گاز

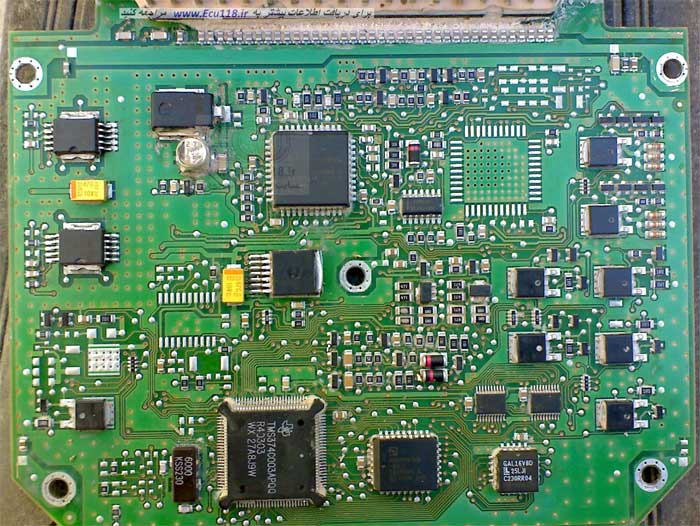

نگاهی دقیق تر به بعضی از قطعات برد ECUهای Bosch

آی سی 30639

رگولاتور ولتاژ
پایه های 17 و 20 ورودی 12 ولت
پایه های 6، 7، 10، 13 ورودی 5 ولت
پایه های 1، 18، 19، 36 زمین مدار (صفر ولت)
خروجی منفی تحریک رله اصلی پایه 16

آی سی 30348

درایور دریچه گاز
پایه های 4، 5، 16 رله اول
پایه های 6، 7 مثبت موتور دریچه گاز
پایه های 14، 15 منفی موتور دریچه گاز
پایه های 1، 8، 9، 10، 11، 12، 20 زمین مدار (صفر ولت)

آی سی 30344
آی سی درایور فن دور کند و تند – انژکتورها
گرم کن سنسور اکسیژن

شرح پایه ها:
پایه 15: فن دور تند

پایه 16: فن دور کند
پایه 17، 18: گرم کن اکسیژن بالا
پایه های 19، 20 انژکتور 3
پایه های 33، 34 انژکتور 1
پایه های 46، 47 انژکتور 2
پایه های 50، 51 انژکتور 4
پایه های 35، 36 گرمکن اکسیژن پایین
پایه 60 مثبت 5 ولت
پایه های 52، 53، 58، 59 زمین مدار (صفر ولت)

بعضی از قطعات استفاده شده در این مدل از ECUها به شرح زیر است:

ردیف	نام قطعه	پکیج	توضیحات
1	TLE 4271	PG-TO263	رگولاتور تبدیل 12 به 5 ولت
2	VB029	Power SO-10	درایور کوئل های 1 تا 4
3	M29F010B	PLCC-32	آی سی فلش-برنامه راه انداز ECU-ثبت کد خطا
4	UDQ2916	PLCC-44	درایور استپر موتور
5	J122	TO-252	درایور رله دوبل

روش کار تجربی:

جریان کشی:
قبل از تعمیر ECU ابتدا به پایه های ورودی آن برق + و – می دهیم. ECUهای مختلف جریانی بین 300 الی 700 میلی آمپر جریان کشی دارند. اگر از این حد بیشتر باشد 2 حالت پیش می آید:

حالت اول: اگر مقدار جریان کشی بسیار زیاد باشد (بالای 2 آمپر) باید سریعا منبع تغذیه را خاموش کنید چون احتمال سوختن قطعات ECU زیاد خواهد بود.
مدار تغذیه مثبت و منفی (GND) اتصال کوتاه شده است. احتمال زیاد آی سی رگولاتور

حالت دوم: اگر مقدار جریان کشی کم باشد در حد 1 آمپر تو این حالت بعد از گذشت چند ثانیه ای سی خراب داغ می شود و شما می توانید آن را تعویض نمایید.

قطع مسیر منفی:
در بیشتر موارد مشکل به دلیل قطع منفی مدار و سیگنال های برگشتی از سنسورها و عملگرها است.
در صورت امکان با ECU تستی امتحان کنید و سپس در صورت بجا ماندن مشکل اقدام به تعویض آی سی ها کنید.

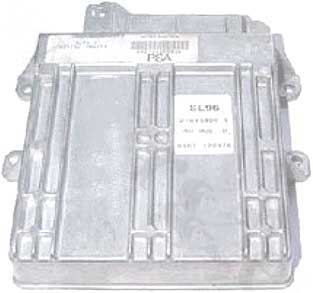

تشریح سوکت SL96:

شماره پایه	عملکرد	وضعیت
1	ارسال پالس منفی جهت تحریک انژکتورهای 2 و 3	خروجی
2	ارسال پالس منفی جهت تحرک انژکتورهای 1 و 4	خروجی
3	استپرموتور-پایه D	خروجی
4	آزاد	-
5	آزاد	-
6	دریافت مقاومت از پتانسیومتر CO جهت تنظیم ترکیب سوخت و هوا	ورودی
7	درافت سیگنال مثبت از طریق سوئیچ اینرسی جهت تشخیص سوئیچ باز-ارسال سیگنال منفی جهت تحریک رله پمپ بنزین	ورودی/خروجی
8	آزاد	-
9	لامپ عیب یاب	خروجی
10	آزاد	-
11	آزاد	-
12	کانکتور عیب یاب	ورودی/خروجی
13	دریافت سیگنال مثبت جهت تشخیص سوئیچ باز و استارت	ورودی
14	آزاد	-
15	آزاد	-
16	پتانسیومتر دریچه گاز (VE+) پتانسیومتر CO	خروجی
17	سنسور فشار هوای ورودی (MAPS)/سنسور دمای هوای ورودی (MATS)	خروجی
18	آزاد	-
19	آزاد	-
20	استپرموتور-پایه C	خروجی
21	استپرموتور-پایه B	خروجی
22	آزاد	-
23	پتانسیومتر دریچه گاز	ورودی
24	آزاد	-
25	آزاد	-
26	درخواست قطع کولر	خروجی
27	آزاد	-
28	دریافت پالس/از طریق سنسور سرعت خودرو	ورودی
29	دریافت مقاومت از طریق سنسور دمای هوای ورودی (MATS)	ورودی
30	دریافت سیگنال AC (متناوب) از طریق سنسور دور موتور	ورودی
31	کانکتور عیب یاب	ورودی/خروجی
32	آزاد	-
33	آزاد	-
34	سنسور فشار هوای ورودی (MAPS)	خروجی
35	دریافت سیگنال مثبت جهت تغذیه ECU (موتور روشن)	ورودی
36	اتصال منفی یا بدنه دائم واحد (ECU)	ورودی
37	کویل دوبل (2 و 3)	خروجی
38	آزاد	-
39	آزاد	-
40	استپرموتور-پایه A	خروجی
41	سنسور فشار هوای ورودی (MAPS)	ورودی
42	ارسال سیگنال برای دور سنج موتور	خروجی
43	آزاد	-
44	آزاد	-
45	آزاد	-
46	آزاد	-
47	دریافت مقاومت از طریق سنسور دمای مایع خنک کننده موتور (سنسور دمای آب)	ورودی
48	آزاد	-
49	دریافت سیگنال متناوب از طریق سنسور دور موتور (سنسور موقعیت میل لنگ)	ورودی
50	آزاد	-
51	آزاد	-
52	تغذیه نگهدارنده حافظه (ECU) در حالت خودرو خاموش	ورودی
53	پتانسیومتر دریچه گاز/سنسور دمای مایع خنک کننده موتور (ve-) / پتانسیومتر CO	خروجی
54	اتصال منفی یا بدنه دائم واحد (ECU)	خروجی
55	کویل دوبل (1 و 4)	خروجی

در ادامه نگاهی دقیق تر به بعضی از قطعات SL96 خواهیم کرد و سپس برنامه ریزی و تعمیرات نرم افزاری را اشاره می کنیم.

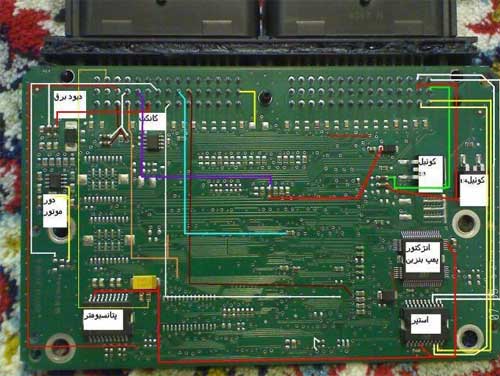

SL96 نگاهی دقیق تر به بعضی از قطعات برد

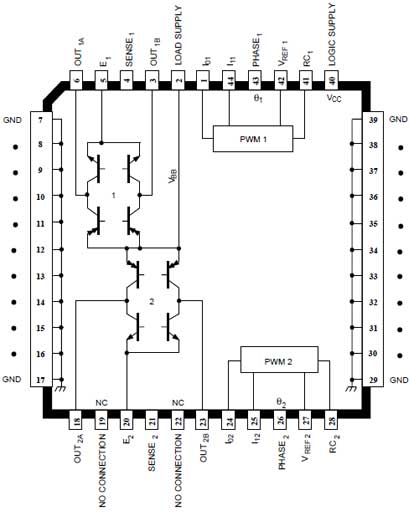

UDQ2916

• درایور استپر موتور
  پکیج: PLCC-44
  پایه 2 آی سی به پایه 35 ECU
  پایه 3 آی سی به پایه 3 ECU
  پایه 6 آی سی به پایه 40 ECU
  پایه 18 آی سی به پایه 21 ECU
  پایه 23 آی سی به پایه 20 ECU
  پایه های GND (صفر ولت) در شکل مشخص است.

TLE 4271

• رگولاتور 5 ولت
  پکیج: PG-TO263
  پایه 1 و 2 آی سی به پایه 35 ECU
  پایه 4 آی سی به پایه 36 ECU
  به ورودی ECU برق 12 ولت می دهیم، خروجی این رگولاتور باید 5 ولت داشته باشیم.
  ور.دی برق ECU: پایه های 35 و 36 (منفی)
  پایه خروجی رگولاتور: پایه 7
  در غیر این صورت تعویض گردد.

J122

• پکیج TO-252) DPack)
  Pin 1.Base 2.Collector 3.Emitter
  پایه 3 به پایه 36 ecu
  پایه 2 (کف آی سی) ارسال سیگنال به عملگر مورد نظر
  نکته: به هیچ عنوان نباید پایه های 1 و 3 اتصال داشته باشند.

تعمیرات نرم افزاری ECU

حافظه ECU

 نوع حافظه در ECU وجود دارد.

1. حافظه دائم: به قسمتی از حافظه که با قطع برق از بین نمی رود و برنامه هایی که برای راه اندازی موتور نیاز است در این قسمت قرار دارد.
2. حافظه موقت: به قسمتی از حافظه ECU که توسط برنامه اصلی ECU راه اندازی و مقداردهی می شود و خطاهای دائم و موقت در آن ثبت می شود و با قطع برق اطلاعات آن از بین می رود.

در صورت ایجاد اختلال در سیستم انژکتوری و بعد از تست اولیه و عیب یابی توسط دستگاه دیاگ در صورتی که مشکل همچنان برقرار بود اقدام به برنامه ریزی مجدد حافظه ECU می کنیم.

در داخل ECU، آی سی هایی (فلش و ایپرام) وجود دارند که قابل برنامه ریزی می باشند و دو وظیفه این ICها این است که به تمام ICهای داخل ECU پارامترهایی را می دهد که در یک زمان و شرایط خاص وظیفه محوله به آن ها انجام می شود.

1. ساژم Valeo, S2000:
   • این ECU دارای یک IC 8 پایه می باشد که قابل برنامه ریزی می باشد و شماره آن در مدل های مختلف S2000 به شکل زیر می باشد:
     تفاوت این دو IC در حجم حافظه قابل برنامه ریزی روی آن ها می باشد.


روش پیدا کردن محل قطعه IC، ایپرام در ECUهای سری ساژم و والئو با استفاده از اندازه گیری محل قطعه یا شابلون می باشد که رزین اطراف IC را با ابزار مخصوص خالی می کنیم و با رسیدن به محل IC و برد با ظرافت بیشتری این کار را دنبال می نمائیم. (محل قرارگیری ایپرام در ECUهای مختلف در شکل های زیر مشخص شده است).

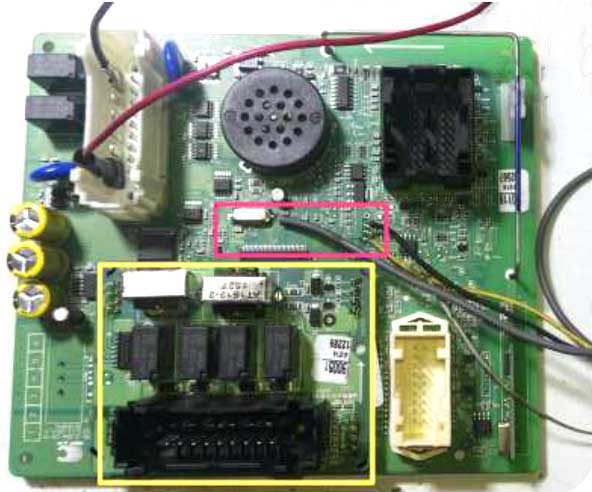

محل قرارگیری آی سی ایپرام S2000

محل قرارگیری آی سی ایپرام S2000 VALEO

تعمیرات نرم افزاری ECU

مهمترین روش ها برای برنامه ریزی حافظه ECU:

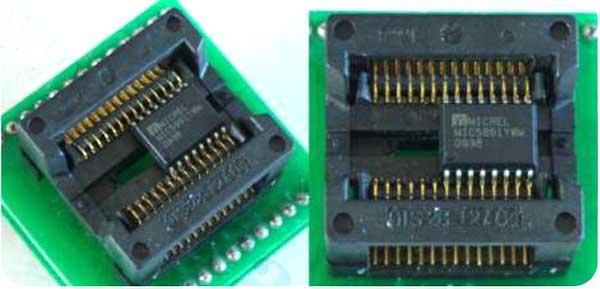

1. درآوردن IC حافظه و پروگرام کردن آن بر روی ZIF Socket با استفاده از آداپتور مناسب و قرار دادن آن بر روی ZIF

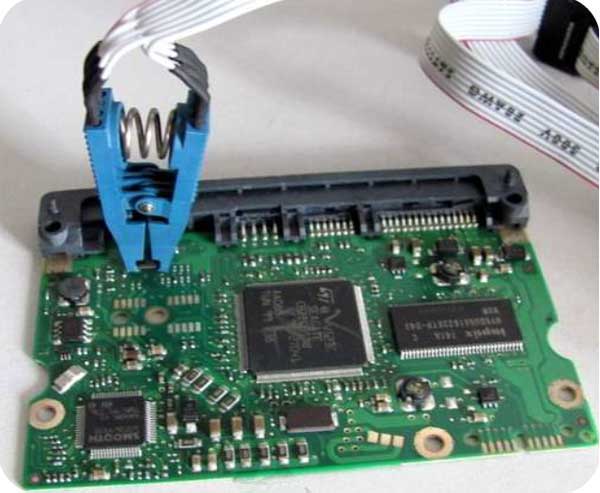

2. استفاده از IC CLIPS
   نیازی به درآوردن IC نیست و با استفاده از کلیپس مورد نظر اقدام به برنامه ریزی می نمائیم.
   توجه: اگر بار اولتان است ترجیحا از این روش استفاده نکنید و یا بسیار دقت کنید.

3. استفاده از روش جیتگ (استفاده از 6 پین ارتباطی برای دسترسی به حافظه میکرو)
   در این روش با استفاده از پروگرامری که این قابلیت را دارد می توان بدون خارج کردن آی سی میکرو، اقدام به خواندن – نوشتن و ویرایش قسمت حافظه فلش آن نمود.

درآوردن IC از روی برد

توجه: قبل از درآوردن IC پایه 1 IC را روی برد مشخص کرده تا در هنگام مونتاژ مجدد IC با شکل جهت مواجه نشویم.
درآوردن IC توسط هیتر انجام شود که با تنظیم میزان حرارت و هوای خروجی آن تمام پایه های IC را گرم کرده و به آرامی اقدام به جدا کردن IC از روی برد می نمائیم.

نکته: فیلم آموزشی تعویض یک IC بعنوان نمونه در "انجمن چراغ چک" قرار گرفته است.

مثال:

زیمنس (Siemens):
این نوع ECU دارای یک IC فلش 44 پایه می باشد که قابل برنامه ریزی می باشد و فاقد IC ایپرام می باشد و شماره آن AM29F400BB می باشد.

محل قرارگیری IC در ECU
محل قرارگیری آی سی 44 پایه در شکل مشخص شده است.

محل قرارگیری آی سی فلش زیمنس

خرابی های ناشی از این IC:

1. بالا رفتن دور موتور 1200 تا rpm 1500 بدون داشتن خطایی در ECU
2. از کار افتادن سنسور اکسیژن
3. روشن شدن چراغ چک ناشی از خرابی سنسور دور موتور

پس از دراوردن آی سی مورد نظر و تعبیه آن بر روی آداپتور 44 پایه مخصوص و سپس با استفاده از سوکت Zif پروگرامر اقدام به برنامه ریزی خواهیم کرد.

پروگرامرهای زیادی در بازار موجود است و هرکدام معایب و مزایایی دارد.
در اینجا مال از پروگرامر TNM5000 استفاده خواهیم کرد که می توان گفت یکی از بهترین هاست در این حوزه.

برای خواندن برنامه از آی سی مورد نظر:

پس از نصب آی سی بر روی آداپتور و قرار دادن آن بر روی zif سوکت

ابتدا برنامه پروگرامر را باز می کنیمو نوع آی سی خود را با انتخاب گزینه “Select” انتخاب می کنیم.

سپس برای خواندن برنامه از دکمه Read استفاده می کنیم و اطلاعات از درون حافظه به بافر نرم افزار منتقل می شود.

شما می توانید تغییرات مورد نظر را بر روی برنامه اعمال و مجددا آن را درون حافظه برنامه ریزی کنید.
اینکار با استفاده از دکمه Program قابل انجام است.

توصیه می شود بعد از هربار خواندن برنامه از حافظه ECU، آن را در هارد کامپیوتر خود ذخیره نمائید تا در صورت هرگونه مشکل بتوانید از برنامه اصلی استفاده کنید.
اینکار با استفاده از دکمه Save As قابل انجام است.

در صورتی که بخواهید از فایل آماده ای که قبلا در هارد کامپیوتر خود داشته اید استفاده کنید می توانید از گزینه Load، فابل مورد نظر خود را انتخاب و به برنامه اضافه کنید.

این پروگرامر قسمت های مختلف دیگری نیز دارد از جمله:

OBD Download
OBD Flasher
که هرکدام توضیحات تکمیلی خود را دارد که در صورت علاقمند بودن با کمی تمرین آن ها را فرا بگیرید.

انواع آی سی های حافظه در ecuهای مختلف:

آی سی 95080  S2000-10 پراید - پارس - سمند - 405  S2000-11  S2000-3E  S2000-3F  AirBag ECU	95160  Bosch ME7.4.4 پژو 206  BSI   Valeo J34  Valeo PL4
95320  Bosch ME7.4.5 پژو 206 SD	24C02  Bosch MP7.3 زانتیا 1800
93S46  Bosch MP5.2 زانتیا 2000	AM29400BB  Siemens سمند - پراید - روآ
