علائم اختصاری برق ساختمان و روش‌های خواندن نقشه‌های آن

درک نمودار سیم‌کشی خانه برای نصب یک سیستم سیم‌کشی خانگی ضروری است. نقشه به عنوان یک طرح عمل می‌کند و نحوه اتصال سیم‌ها، محل قرارگیری پریزها و همچنین اتصالات واقعی بین اجزای الکتریکی را نشان می‌دهد. نمودارهای سیم‌کشی خانه می‌تواند به ساخت مدار و سیستم‌های الکتریکی کمک کند.

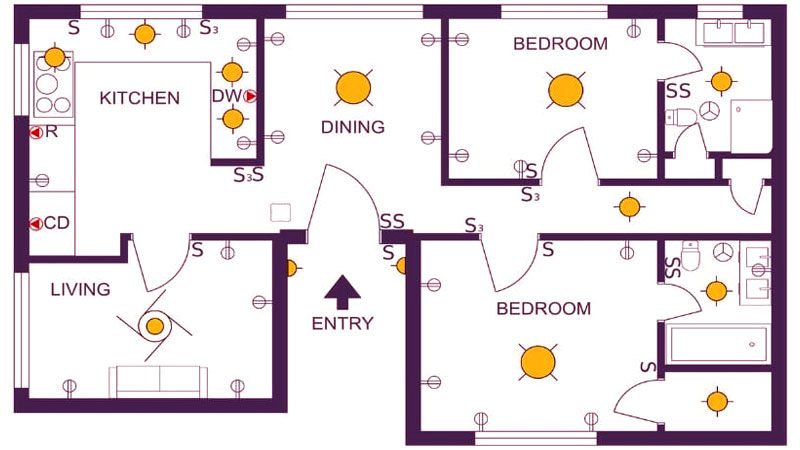

علائم اختصاری برق ساختمان

نمودار سیم‌کشی خانه مداری است که رابطه بین تمام اجزای الکتریکی خانه را نشان می‌دهد. این اجزاء می‌توانند شامل نور، سیستم برق خانه، سوئیچ‌ها، زنگ در، لوازم الکترونیکی و سایر وسایل الکتریکی در خانه باشند. نقشه سیم‌کشی خانه به ما نشان می‌دهد که چگونه این اجزا به کلید اصلی یا منبع تغذیه خانه متصل می‌شوند.

نقشه‌های سیم‌کشی خانه انواع مختلفی از اندازه‌گیری‌ها، نمادها و نشانه‌ها را به تصویر می‌کشند که این ویژگی‌ها به ما کمک می‌کنند تا به سرعت طرح را تجزیه و تحلیل کرده و آن را به درستی اجرا کنیم. سیم‌کشی خانه می‌تواند بسته به نیازها و تجملات خانه متفاوت باشد. به عنوان مثال، تعداد لوازم برقی در خانه می‌تواند تأثیر زیادی بر روی نوع نقشه سیم‌کشی داشته باشد. برای مثال، ممکن است یک شبکه کامپیوتری یا سینمای خانگی در خانه خود داشته باشید که نیاز به طرح خاصی برای اتصال به منبع تغذیه داشته باشد. به طور کلی، نقشه‌های سیم‌کشی باید به طور واضح نشان دهند که چگونه دستگاه‌ها و تجهیزات به منبع تغذیه متصل می‌شوند.

چه کسی می‌تواند نقشه برق ساختمان را طراحی کند؟

نمودارهای سیم‌کشی برق ساختمان در هنگام طراحی باید با دقت و توجه زیادی تهیه شوند، چرا که حتی یک اشتباه کوچک می‌تواند منجر به حوادث جدی و خطرات الکتریکی شود. به همین دلیل، طراحی نقشه سیم‌کشی خانه باید توسط مهندسان طراح برق با تجربه و دانش فنی انجام گیرد. این مهندسان برق با توجه به استانداردهای ایمنی و استانداردهای طراحی سیم‌کشی برق، نقشه‌ها را به گونه‌ای طراحی می‌کنند که به راحتی قابل اجرا بوده و خطرات احتمالی را به حداقل برسانند.

کشور شما معمولاً بر اساس استانداردهای صنعتی خاص خود نقشه‌ کشی برق ساختمان را انجام می‌دهد، بنابراین، مشورت با یک مهندس طراح برق برای طراحی دقیق و بهینه سیستم برق بسیار مهم است. برای اطمینان از رعایت استانداردهای سیم‌کشی و حفظ ایمنی ساختمان، همیشه با متخصصان برق مشورت کنید.

اهمیت نقشه سیم‌کشی ساختمان

تهیه یک نقشه سیم‌کشی ساختمان قبل از شروع ساخت بسیار حائز اهمیت است و مزایای زیادی به همراه دارد. اولین مزیت این است که شما با داشتن نقشه‌ای دقیق، می‌توانید تشخیص دهید که چه قطعات الکتریکی و ابزارهایی برای نصب به آنها نیاز دارید، که این امر در نهایت به صرفه‌جویی در هزینه‌ها کمک می‌کند.

یک برنامه‌ریزی دقیق در طراحی نقشه سیم‌کشی باعث افزایش بهره‌وری شما می‌شود. با مشاهده طرح کلی، می‌توانید تمامی مراحل نصب را به راحتی پیش‌بینی کنید و زمان کمتری را صرف کنید. علاوه بر این، هنگامی که شما یک نقشه برق درست و حرفه‌ای داشته باشید، به طور طبیعی از استانداردهای صنعتی و استانداردهای ملی پیروی خواهید کرد. این امر نه تنها از وقوع حوادث خطرناک جلوگیری می‌کند، بلکه شما را از جریمه‌های سنگین نیز در امان نگه می‌دارد.

نکات پیش از طراحی نقشه سیم‌کشی ساختمان

🔌 زمان کل پروژه
قبل از شروع به طراحی نقشه سیم‌کشی ساختمان، تخمین زمان پروژه ضروری است. این امر به شما کمک می‌کند تا زمان‌بندی دقیقی برای اتمام پروژه داشته باشید و از اشتباهات احتمالی و اصلاحات لازم جلوگیری کنید. اگر با مهندسان برق مشورت می‌کنید یا خودتان این کار را انجام می‌دهید، باید محدوده زمانی پروژه را به دقت مشخص کنید.

💰 برآورد هزینه برای پروژه
تخمین هزینه‌ها پیش از شروع سیم‌کشی خانه بسیار مهم است. شما باید بدانید که به چه تعداد قطعه الکتریکی و ابزار نیاز دارید. این امر به شما کمک می‌کند تا از هزینه‌های اضافی جلوگیری کنید و اگر تصمیم دارید خودتان این کار را انجام دهید، روش‌های ایمنی را نیز بررسی کنید. همچنین اگر با مهندسین مشورت می‌کنید، باید هزینه ساعتی خدمات آن‌ها را محاسبه کنید.

🔌 تعیین محل پریزها و درک سیستم سیم‌کشی
قبل از شروع طراحی، باید محل پریزهای برق را تعیین کنید. معمولاً پریزها در مکان‌هایی قرار می‌گیرند که دسترسی آسان به آن‌ها برای اتصال تجهیزات الکتریکی فراهم باشد. ایده‌ها و الگوهای موجود در اینترنت را بررسی کنید و آن‌ها را در طرح نقشه سیم‌کشی خود بگنجانید.

🖋️ ابزار رسم نقشه سیم‌کشی ساختمان
برای طراحی نقشه سیم‌کشی، شما به ابزار رسم دقیق نیاز دارید. اگر می‌خواهید خودتان نقشه را طراحی کنید، ابتدا از یک مداد و کاغذ استفاده کنید. اما برای صرفه‌جویی در وقت و هزینه، بهترین کار استفاده از نرم‌افزارهای موجود مانند EdrawMax است که به شما کمک می‌کند تا نقشه سیم‌کشی را به صورت دقیق و کارآمد طراحی کنید.

⚡ مطالعه و اجتناب از اشتباهات سیم‌کشی برق ساختمان
آگاهی از مزایا و معایب سیم‌کشی ساختمان توسط خودتان بسیار اهمیت دارد. باید تجربیات افراد دیگر را مطالعه کنید و الگوهای درست سیم‌کشی را از اینترنت به دست آورید. همچنین، توجه به ایمنی و تهیه ابزار ایمنی مناسب، برای جلوگیری از آسیب‌های ناشی از کار الکتریکی، ضروری است.

در ادامه جدول به‌روز و تخصصی از نمادهای رایج برق ساختمان همراه با توضیحات کوتاه آورده شده است — این نمادها بخشی از زبان استاندارد نقشه‌کشی برق ساختمان هستند که در اکثر نقشه‌های مسکونی و ساختمانی استفاده می‌شوند و باعث می‌شوند تا خواندن و طراحی نقشه‌ها ساده‌تر و دقیق‌تر شود.

مدارات الکتریکی روشنایی

مدارات روشنایی معمولاً به سه نوع نقشه مختلف برای نمایش اتصال و مسیرهای جریان الکتریکی تقسیم می‌شوند. در ادامه، به توضیح هر یک از این نقشه‌ها خواهیم پرداخت:

نقشه حقیقی

نقشه حقیقی به نقشه‌ای اطلاق می‌شود که اتصال سیم‌ها به کلیدها و محل قرارگیری اجزای مدار بر روی تابلو را نشان می‌دهد. این نقشه‌ها به ویژه برای عیب‌یابی و نشان دادن جزئیات اتصال کاربرد دارند. در این نوع نقشه، هر سیم و وسیله به طور دقیق مشخص شده است. به عبارت ساده‌تر، این نقشه‌ها نمای دقیقی از نحوه اتصال سیم‌ها و اجزای الکتریکی ارائه می‌دهند. به‌طور معمول، نقشه حقیقی برای سیستم‌های مدار تک‌پل یا سیستم‌های ساده مورد استفاده قرار می‌گیرد.

نقشه مسیر جریان

در نقشه مسیر جریان، مسیرهای برق‌رسانی و عبور جریان به سوی وسایل الکتریکی به صورت عمودی یا افقی نمایش داده می‌شود. در این نقشه، جریان الکتریکی از سیم فاز شروع شده و به ترتیب از طریق دستگاه‌های الکتریکی عبور می‌کند و در نهایت با اتصال به سیم نول به پایان می‌رسد. این نوع نقشه‌ها برای نمایش مسیر دقیق جریان و نحوه توزیع برق در مدارات روشنایی و سایر مدارات الکتریکی کاربرد دارند. این نقشه‌ها کمک می‌کنند تا مسیرهای تغذیه و بازگشت جریان الکتریکی به‌وضوح نمایش داده شوند.

نقشه فنی

نقشه فنی، به‌طور کلی، یک نقشه خطی ساده است که نشان می‌دهد چگونه بخش‌های اصلی مدار روشنایی به هم متصل می‌شوند، بدون نمایش جزئیات اضافی مانند سیم‌های کمکی یا شیوه سیم‌کشی. به عبارت دیگر، این نقشه‌ها صرفاً نحوه اتصال بخش‌های مختلف مدار به هم را نشان می‌دهند. در نقشه فنی، معمولاً تعداد سیم‌هایی که از لوله‌ها عبور می‌کنند با خطوط کوتاه مایل نشان داده می‌شود و در صورت عبور بیشتر از دو سیم، تعداد آن‌ها با عدد مشخص می‌شود. این نقشه‌ها برای طراحی و نصب سیستم‌های سیم‌کشی بدون پیچیدگی‌های اضافی به کار می‌روند و جزییات کمتری نسبت به نقشه‌های حقیقی دارند.

این سه نوع نقشه به مهندسان و تکنسین‌ها کمک می‌کند تا طراحی، نصب و عیب‌یابی مدارات روشنایی را به صورت دقیق و اصولی انجام دهند.

🔌 راهنمای نقشه‌خوانی برق ساختمان

نقشه‌های الکتریکی که به آن‌ها نمودار سیم‌کشی نیز گفته می‌شود، نوعی نقشه فنی هستند که برای نمایش سیستم‌ها و مدارهای الکتریکی طراحی شده‌اند. این نقشه‌ها برای توضیح طرح به برق‌کاران یا کارگران مورد استفاده قرار می‌گیرند تا به آن‌ها در نصب یا تعمیر سیستم‌های الکتریکی کمک کنند. نقشه‌های الکتریکی معمولاً شامل علائم پیچیده و حاشیه‌نویسی‌هایی هستند که اجزای سیستم را به وضوح نمایش می‌دهند.

📐 انواع نقشه‌های الکتریکی:

1. نقشه سایت: موقعیت ساختمان و سیم‌کشی‌های خارجی را نشان می‌دهد.

2. پلان‌های طبقاتی: موقعیت سیستم‌های الکتریکی در هر طبقه را نمایش می‌دهد.

3. نمودارهای سیم‌کشی: اتصالات فیزیکی و چیدمان مدارهای الکتریکی را مشخص می‌کند.

⚡ جزئیات نقشه‌های برق ساختمان:

• اتصال و سوئیچ‌ سیم‌ها و دیگر اجزای سیستم

• محل نصب وسایل و دیگر اجزاء سیستم

• خطوط برق ورودی و مشخصات ولتاژ، اندازه و ظرفیت آن‌ها

• ترانسفورماتورهای قدرت و سیم‌پیچ‌های آن‌ها

• سوئیچ‌های اصلی و سوئیچ‌های فیوز شده

• تجهیزات خاصی مانند باتری‌ها، تهویه مطبوع، پنل‌های خورشیدی، ژنراتورها و ولتاژهای آن‌ها

📝 روش نقشه‌خوانی برق ساختمان:

هر نقشه برق دارای نمادهایی است که توضیح‌دهنده وسایل الکتریکی مانند چراغ‌ها، سوئیچ‌ها، قطع‌کننده‌های مدار و تابلوهای توزیع هستند. این علائم معمولاً در پلان‌ها با اختصارات و نمادهای خاص به نمایش درمی‌آیند. پلان‌های طبقات همچنین شامل یادداشت‌ها یا جزئیات اضافی هستند که نحوه استفاده از این وسایل الکتریکی را توضیح می‌دهند.

📏 اهمیت مقیاس در نقشه‌های برق:

• مقیاس‌های رایج مانند ۱:۵۰ برای پروژه‌های مسکونی و ۱:۱۰۰ برای پروژه‌های تجاری بزرگ استفاده می‌شود.

• مقیاس نقشه‌ها در زیر عنوان نقشه درج می‌شود و طراحان ممکن است نقشه‌ها را با مقیاس‌های مختلف برای تجهیزات خاص بزرگ کنند.

🔧 نمادها و اختصارات در نقشه‌های برق:

این نقشه‌ها شامل پریزها، سوئیچ‌ها، وسایل روشنایی، فن‌ها و سایر وسایل الکتریکی هستند. همچنین یادداشت‌ها، اختصارات و نمادهای مختلف برای شناسایی تجهیزات و دستورالعمل‌های اجرایی استفاده می‌شوند.

با استفاده از نقشه‌های برق، تکنسین‌ها و مهندسان می‌توانند جزئیات سیستم‌ها و تجهیزات را به راحتی پیدا کرده و از نصب صحیح و عملکرد ایمن سیستم‌های الکتریکی اطمینان حاصل کنند.

ﻋﻼﺋم اختصاری نقشه تجهیزات برق صنعتی

ﻋﻼﺋم اختصاری نقشه تجهیزات برق صنعتی

علامت اختصاری پریز برق

راهنمای طراحی و اجرای تأسیسات مکانیکی

تأسیسات مکانیکی نقش حیاتی در پروژه‌ها ایفا می‌کند و اجرای نادرست آن می‌تواند منجر به مشکلاتی مانند گرفتگی لوله‌ها، خرابی تجهیزات، و لرزش‌های زیاد شود. مشکلات اینچنینی ناشی از برداشت اشتباه از نقشه‌ها و اجرای نادرست است که اصلاح آن‌ها به‌راحتی امکان‌پذیر نیست و می‌تواند هزینه‌های اضافی ایجاد کند.

مراحل طراحی تأسیسات مکانیکی:

فاز صفر طراحی: در این فاز، شرایط محیطی، سیستم‌های تهویه مطبوع و بیشینه و کمینه دما برای پروژه تعیین می‌شود.

فاز یک طراحی: طراحی اولیه از تجهیزات سرمایشی و گرمایشی، مسیرهای لوله‌ها و کانال‌ها، و ترسیم نقشه‌های تک‌خطی صورت می‌گیرد.

فاز دو طراحی: در این مرحله، طرح اولیه تکمیل شده و محاسبات دقیق بارهای حرارتی و برودتی، محل تجهیزات و لوله‌ها مشخص و نقشه‌های اجرایی نهایی ترسیم می‌شود.

آشنایی با تجهیزات تأسیسات مکانیکی:

شیرهای کنترل: این شیرها برای قطع و وصل یا تنظیم جریان در لوله‌ها استفاده می‌شوند. انواع پرکاربرد آن‌ها شامل:

• شیر کشویی: برای قطع و وصل جریان به‌طور کامل یا نیمه‌باز.

• شیر بشقابی: برای تنظیم دبی عبوری با دیسک مخروطی.

• شیر سوزنی: مشابه شیر بشقابی با دقت بالاتر برای تنظیم دقیق جریان.

• شیر پروانه‌ای: دارای صفحه فلزی که حول محور دوران می‌کند تا جریان را قطع یا وصل کند.

• شیر یک‌طرفه: برای جلوگیری از برگشت جریان به‌صورت خودکار باز و بسته می‌شود.

انواع لوله‌ها: لوله‌ها بسته به جنس و کاربردشان به انواع مختلف تقسیم می‌شوند، از جمله:

• لوله‌های گالوانیزه و پلیمری برای سیستم آبرسانی.

• لوله‌های فلزی سیاه برای سیستم‌های تهویه مطبوع و آتش‌نشانی.

• لوله‌های چدنی و پلاستیکی برای سیستم فاضلاب.

اجرای صحیح این سیستم‌ها و استفاده از نقشه‌های دقیق تأسیسات می‌تواند به بهره‌برداری بهتر و طول عمر بیشتر سیستم‌های مکانیکی کمک کند.
