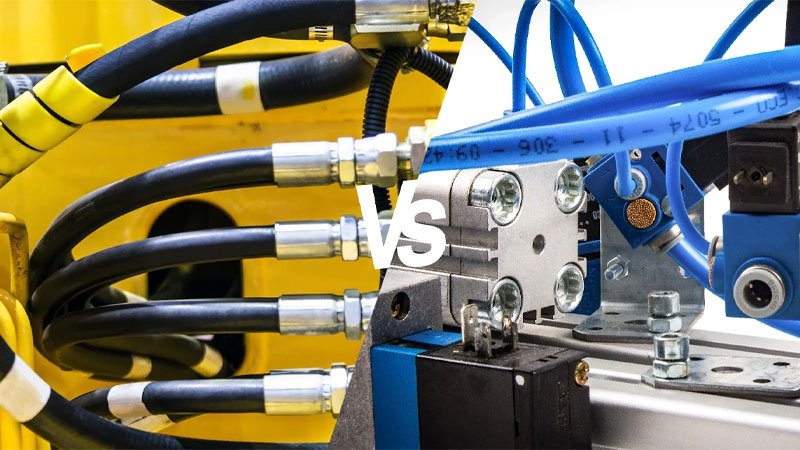

سیستم‌های هیدرولیک و پنوماتیک در بهینه‌سازی اتوماسیون صنعتی

مزایای سیستم پنوماتیک

🔹 در دسترس بودن هوا: هوا به طور گسترده‌ای در دسترس است و به راحتی می‌توان از آن به عنوان سیال در سیستم‌های پنوماتیک استفاده کرد.

🔹 تراکم‌پذیری هوا: هوای فشرده دارای ویژگی تراکم‌پذیری است، که این امر به تسهیل فرآیندهای مختلف و افزایش کارایی سیستم کمک می‌کند.

🔹 حمل و نقل آسان: انتقال هوای فشرده در مخازن تحت فشار، ظروف و لوله‌ها آسان است و به راحتی می‌توان آن را از یک نقطه به نقطه دیگر انتقال داد.

🔹 ساخت و ساز ساده و راحتی در استفاده: طراحی و ساخت سیستم‌های پنوماتیک نسبت به سایر سیستم‌های قدرتی ساده است و کار با آن‌ها آسان است.

🔹 کنترل دقیق فشار، سرعت و نیرو: سیستم‌های پنوماتیک قابلیت کنترل دقیق بر فشار، سرعت و نیروی وارد شده به سیستم دارند، که این امر باعث دقت بالا در اجرای کارها می‌شود.

🔹 تعمیر و نگهداری کم: این سیستم‌ها به دلیل طراحی ساده و اجزای کمتر، نیاز به تعمیر و نگهداری کمتری دارند.

🔹 ویژگی ضد انفجار: سیستم‌های پنوماتیک به دلیل استفاده از گاز به جای مواد قابل اشتعال، دارای ویژگی ضد انفجار هستند و در محیط‌های حساس به خطر انفجار قابل استفاده‌اند.

🔹 هزینه پایین: هزینه ساخت و نگهداری سیستم‌های پنوماتیک در مقایسه با سایر سیستم‌ها، مانند سیستم‌های هیدرولیک یا الکتریکی، پایین‌تر است.

🔹 ویژگی ضد حریق: به دلیل استفاده از هوا، که خود غیرقابل اشتعال است، سیستم‌های پنوماتیک دارای ویژگی ضد حریق هستند و در محیط‌های با خطر آتش‌سوزی ایمن‌ترند.

🔹 کنترل از راه دور آسان و قابل اعتماد: سیستم‌های پنوماتیک امکان کنترل از راه دور را فراهم می‌کنند و این کار به راحتی و با اطمینان بالا انجام می‌شود.

کاربردهای پنوماتیک

🚗 صنعت خودرو: در صنعت خودرو، سیستم‌های پنوماتیک برای جدا کردن لاستیک‌ها، پر کردن هوای فشرده در لاستیک‌ها، رنگ‌آمیزی خودروها، باز و بسته شدن درها، و ترمزهای بادی در وسایل نقلیه سنگین استفاده می‌شود.

📦 حمل و نقل کالا: سیستم‌های پنوماتیک برای حمل و نقل کالا در داخل شرکت‌ها به کار می‌روند. به عنوان مثال، با فشار دادن دکمه، سیلندر پنوماتیکی می‌تواند کالا را از قفسه‌ها به داخل تسمه متحرک منتقل کند.

🏭 کاربردهای صنعتی: در صنایع مختلف، سیستم‌های پنوماتیک برای جابجایی مواد، حفاری، اره کردن، پرکردن، بسته‌بندی، گیره‌گذاری و جابجایی استفاده می‌شوند. این کاربردها در فرآیندهای تولیدی و اتوماسیون صنعتی از اهمیت زیادی برخوردارند.

اجزای اصلی سیستم‌های هیدرولیک و پنوماتیک

🔧 اجزای سیستم‌های هیدرولیک

سیستم‌های هیدرولیک بسته به نوع کاربرد می‌توانند پیچیده باشند، اما اجزای اصلی آن‌ها به طور کلی شامل موارد زیر است:

• مخزن: حاوی مایع که معمولاً روغن هیدرولیک است.

• پمپ: مایع را به داخل سیستم وارد می‌کند.

• موتور: منبع انرژی برای به حرکت درآوردن پمپ.

• سوپاپ‌ها: جهت، فشار و سرعت جریان مایع را کنترل می‌کنند.

• محرک: انرژی مایع را به نیروی مکانیکی یا گشتاور تبدیل می‌کند.

• لوله‌کشی: مایع را از یک منطقه به منطقه دیگر منتقل می‌کند.

💨 اجزای سیستم‌های پنوماتیک

سیستم‌های پنوماتیک ممکن است از پیستون‌های ساده گرفته تا تجهیزات با محرک‌های متعدد برای ماینینگ و دیگر کاربردهای پیچیده متغیر باشند. اجزای اصلی سیستم‌های پنوماتیک به شرح زیر است:

• کمپرسور: هوای معمولی را به PSI بالاتر (پوند بر اینچ مربع) فشرده می‌کند.

• مخزن هوا: هوای تحت فشار ایجاد شده توسط کمپرسور را ذخیره می‌کند.

• شیر: جریان هوا را کنترل می‌کند تا هوا در سطح فشار مناسب برای تجهیزات پنوماتیک آزاد شود.

• محرک: انرژی ذخیره شده را به انرژی جنبشی تبدیل می‌کند.

• سیلندر: از فشار هوا برای ایجاد حرکت و نیرو استفاده می‌کند.

• خطوط تغذیه یا لوله خرطومی: هوای فشرده را به قطعات مختلف سیستم پنوماتیک می‌رساند.

تفاوت بین هیدرولیک و پنوماتیک

در زیر برخی از تفاوت‌های اصلی بین سیستم‌های هیدرولیک و پنوماتیک آورده شده است:

🔹 نوع سیال:

• هیدرولیک از مایعات مانند آب و روغن برای انتقال نیرو استفاده می‌کند.

• پنوماتیک از گازها، معمولاً هوا، برای انتقال نیرو استفاده می‌کند.

🔹 قابلیت تراکم‌پذیری:

• در هیدرولیک، مایعات به طور کلی تراکم‌ناپذیر هستند و جرم مخصوص بالایی دارند. این سیستم‌ها از مخزن برای ذخیره روغن استفاده می‌کنند.

• در پنوماتیک، گازها به راحتی قابل تراکم هستند و جرم مخصوص بسیار پایین‌تری دارند. گازها سطح آزاد ندارند و هوا می‌تواند به سادگی از محیط بیرون کشیده و با استفاده از فیلتر تصفیه شود.

🔹 کاربرد و نیروی تولیدی:

• سیستم‌های هیدرولیک برای تولید نیروی زیاد و در کاربردهایی که به سختی و دقت در موقعیت نیاز است، مناسب هستند. این سیستم‌ها نسبتا آهسته حرکت می‌کنند اما می‌توانند بارهای سنگین‌تری را تحمل کنند.

• سیستم‌های پنوماتیک برای نیروی کمتر و حرکت سریع‌تر استفاده می‌شوند. این سیستم‌ها برای جاهایی که سختی نیازی نیست، مناسب هستند و نیروی بسیار کنترل شده دارند.

🔹 پیچیدگی نصب و هزینه نگهداری:

• نصب سیستم‌های هیدرولیک پیچیده است و هزینه تعمیر و نگهداری بالاتری دارد.

• نصب سیستم‌های پنوماتیک نسبت به هیدرولیک ساده‌تر است و هزینه نگهداری کمتری دارد.

نقاط تمایز بین سیستم‌های هیدرولیک و پنوماتیک

🔹 نوع سیال:
در سیستم‌های هیدرولیک از سیالات مایع مانند روغن هیدرولیک برای انتقال نیرو استفاده می‌شود، در حالی که سیستم‌های پنوماتیک از گاز بی‌اثر (نیتروژن) یا هوای فشرده بهره می‌برند.

🔹 قدرت و فشار کاری:
سیستم‌های هیدرولیک به دلیل چگالی بالاتر مایع و تراکم‌ناپذیری، قادر به تولید فشار بالا (تا ۱۰ هزار psi) و نیروی زیاد هستند. این سیستم‌ها برای بارهای سنگین مانند جرثقیل‌ها مناسبند. در مقابل، سیستم‌های پنوماتیک به دلیل تراکم‌پذیری گاز، فشار کمتری (حدود ۱۸۰ psi) تولید می‌کنند و برای جابه‌جایی بارهای سنگین مناسب نیستند.

🔹 بهداشت و عدم آلودگی:
پنوماتیک‌ها به دلیل استفاده از هوا در صورت نشتی، هیچ آلودگی ایجاد نمی‌کنند، اما سیستم‌های هیدرولیک با نشت روغن یا آب ممکن است باعث آلودگی محیط و خوردگی تجهیزات شوند. به همین دلیل، در صنایع داروسازی و غذایی، استفاده از سیستم‌های پنوماتیک ترجیح داده می‌شود.

🔹 پیچیدگی سیستم‌ها:
سیستم‌های هیدرولیک به مهندسی پیچیده نیاز دارند و از قطعات گران‌قیمت با نصب و نگهداری دشوار برخوردارند. در حالی که سیستم‌های پنوماتیک ساده‌تر هستند، فشار کمتری دارند و از قطعات ارزان‌تر و نصب آسان‌تری برخوردارند.

🔹 نحوه عملکرد:
سیستم‌های هیدرولیک به صورت مدار بسته عمل می‌کنند؛ سیال از مخزن پمپ می‌شود و دوباره به آن باز می‌گردد. اما در سیستم‌های پنوماتیک، کمپرسورها هوای محیط را فشرده کرده و به سیستم هدایت می‌کنند، و سپس هوا در محیط تخلیه می‌شود، بنابراین عملکرد این سیستم‌ها به صورت حلقه‌باز است.
