آموزش انتقال تصویر دوربین مداربسته

Print
5 رای 5 از 5

برای انتقال تصویر دوربین مداربسته لازم است اطلاعاتی درباره دوربین ها و دستگاه DVR‌ خود داشته باشید. روش انتقال تصویر دوربین مداربسته نیاز به تجربه در زمینه شبکه دارد و در این بخش موارد انتقال تصویر بصورت کاربردی آورده شده است.

آموزش انتقال تصویر دوربین مداربسته

روش انتقال تصویر دوربین مداربسته

آموزش تنظیمات DVR یا NVR: برای اینکه بهترین نتیجه را در آموزش انتقال تصویر دوربین مداربسته بدست آوریم لازم است که تنطیمات دی وی آر را بدانیم. تنظیمات DVR در انواع متفاوت DVR کمی تفاوت دارد اما سعی می کنیم به اصول کلی آن اشاره کنیم.
فوروارد کردن پورت های مودم (Port Forwarding): فوروارد کردن پورتهای مودم به شما اجازه می دهد از یک محل دیگر و از طریق اینترنت به دستگاه DVR خود دسترسی داشته باشید. فوروارد کردن مودم در انواع متفاوت مودم تفاوت خواهد داشت. در صورت امکان طریقه فوروارد کردن پورت ها در هر نوع از مودم مانند تی پی لینک، لینکسیس و دلینک متفاوت است.

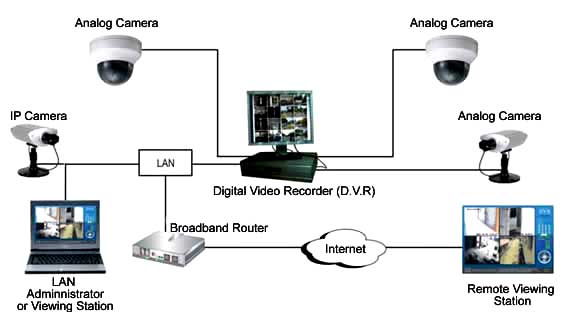

روش انتقال تصویر دوربین مداربسته

تنظیمات DVR یا NVR برای انتقال تصویر

در ابتدا پس از روشن کردن دستگاه DVR و دسترسی به منوهای آن وارد قسمت تنظیمات شبکه دستگاه شوید. در این قسمت شما با پنجره ای مشابه عکس پایین مواجه خواهید شد. از آنجایی که این تنظیمات برای هر دستگاه DVR متفاوت است شاید منوی دستگاه شما کمی متفاوت باشد اما خصوصیات دستگاه های متفاوت به هم بسیار مشابه است.

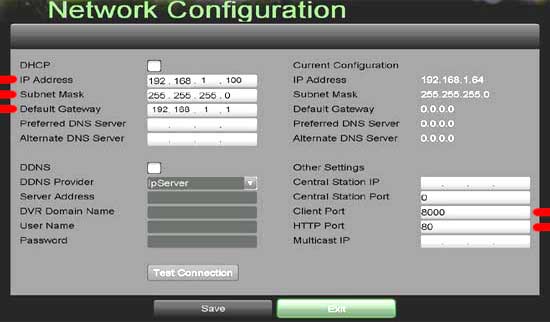

انتقال-تصویر-دوربین-مداربسته-01,انتقال تصویر دوربین مداربسته,انتقال تصویر دوربین مداربسته

منوی شبکه دستگاه DVR

آموزش IP Address: آدرس IP دستگاه DVR است. هر دستگاه موجود در شبکه یک آدرس دارد که به صورت یک کد تشکیل شده از چهار عدد نشان داده می شود. برای مثال در عکس ما آدرس IP دستگاه 192.168.1.99 تنظیم شده است. شما میتوانید هر یک از بخش های این ادرس را بین 0 تا 255 تنظیم کنید. البته این آدرس باید طوری تنظیم گردد که با شبکه نصب شده فعلی تطابق داشته باشد. سه عدد اول ادرس IP مشخص کننده رنج IP شبکه شما هستند. در صورتی که میخواهید یک دستگاه را به این شبکه وارد کنید باید حتما سه عدد اول IP دستگاه شما هم مشابه بقیه تجهیزات موجود در شبکه باشد و البته عدد چهارم آدرس IP شما باید حتما متفاوت از تمامی تجهیزات موجود در شبکه باشد. توجه داشته باشید که هرگز نباید دو دستگاه با آدرس IP مشابه در شبکه شما وجود داشته باشند. در صورت وجود شبکه شما دچار اختلال خواهد شد. به همین دلیل ما در مثال، عدد آخر آدرس را 99 در نظر گرفته ایم تا احتمال همسان بودن این آدرس با بقیه ادرسهای موجود در شبکه حداقل شود.

Subnet mask: استفاده از subnet mask در شبکه های کامپیوتری پیچیده تر معنا پیدا خواهد کرد. این خصوصیت محدوده ادرس های IP شما را مشخص می کند. در شرایط عمومی مقدار این ردیف را 255.255.255.0 تنظیم کنید. در صورتی که در شبکه ای مقدار subnet mask تجهیزات متفاوت از این مقدار بود قبل از انجام تنظیمات شبکه حتما با مسئول شبکه ان مرکز هماهنگی کنید.

Default Gateway: معمولا در شبکه ها آدرس IP دستگاه مودم 192.168.1.1 است. در صورتی که در شبکه موجود سرور مرکزی وجود داشته باشد این ادرس به سرور مرکزی اختصاص داده شده و آدرس 192.168.1.2 برای مودم در نظر گرفته می شود.

Client Port: که به آن سرور پورت (Server port) یا مدیا پورت (Media port) هم می گویند. پورت سرور به صورت پیش فرض در دستگاه های DVR به صورت پورت 8000 تنظیم شده است. از طریق این پورت شما میتوانید تصاویر دستگاه DVR را بر روی موبایل خود ببینید.

آموزش HTTP Port : که به آن اینترنت پورت (Internet port) یا وب پورت (Web port) هم می گویند در دستگاه های DVR به صورت پیشفرض 80 تنظیم شده است. این پورت پورتی است که شما باید بر روی مودم خود فوروارد کنید پس آن را به خاطر داشته باشید. از طریق این پورت شما میتوانید تصاویر دوربین مداربسته را در شبکه داخلی یا اینترنت بر روی کامپیوتر ببینید.
پس از تنظیم این خصوصیات DVR یا NVR شما آماده اتصال به شبکه است و باید سراغ قسمت بعدی انتقال تصویر برویم.

آموزش فوروارد کردن پورت های مودم برای انتقال تصویر

فوروارد کردن پورت های مودم شاید پیچیده ترین قسمت انتقال تصویر باشد. (منظور و مفهوم پورت فورواردینگ را در مقاله مختص این کار با نام پورت فورواردینگ دوربین مداربسته بخوانید). از آنجایی که فوروارد کردن پورت در هر مدل از مودم و روتر متفاوت است در اینجا ما تنها روش فوروارد کردن پورت ها بر روی یک نوع مودم را بررسی کرده و در مقاله تخصصی تر به بقیه انواع مودم ها می پردازیم.
به صورت کلی در این بخش هدف شما فوروارد کردن 2 پورت است. یکی پورت HTTP و یکی پورت کلاینت. این پورت ها به ترتیب امکان دیدن تصاویر بر روی کامپیوتر و موبایل را برای شما فراهم میکنند.

روش تنظیم مودم برای فوروارد کردن پورت ها

ابتدا باید به منوی مودم خود دسترسی پیدا کنید. آدرس IP مودم را در یک بروزر وارد کنید (این ادرس احتمالا 192.168.1.1 است). در صورتی که آدرس IP را نداشتید Default Gateway را بر روی یکی از کامپیوترهای داخل شبکه چک کنید.
پس از وارد کردن این آدرس پنجره مودم شما باز خواهد شد که از شما درخواست username و password را دارد. این اطلاعات را از صاحب دستگاه (مشتری) گرفته و وارد مودم شوید. برای دسترسی به منوی پورت فورواردینگ در مودم D-link به صورت زیر عمل کنید:
قسمت Advance Setup را انتخاب کرده و سپس قسمت NAT را انتخاب می کنیم. پس از این کار با پنجره ای مشابه پنجره پایین مواجه خواهیم شد.

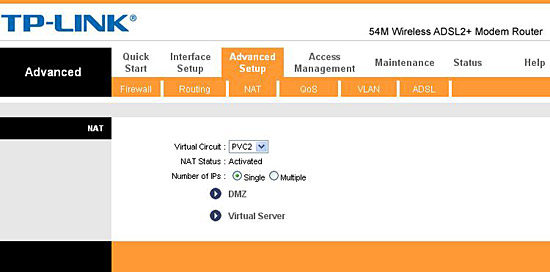

منوی مودم TP-Link در انتقال تصویر

در این پنجره PVC2 را انتخاب کرده و بر روی Virtual Server کلیک کنید تا به پنجره بعدی بروید.

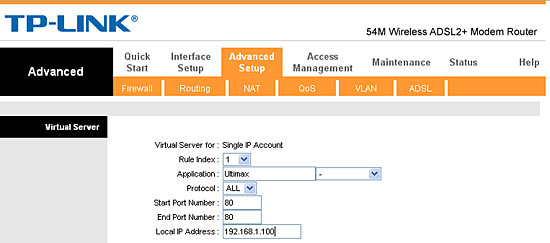

تنطیمات مودم انتقال تصویر



فوروارد کردن پورت 80 TP-Link
در این پنجره پورت اول را به صورت زیر فوروارد می کنیم:
Rule Index: 1
Application: Hikvision (این قسمت را میتوانید با نامی دلخواه پر کنید)
Protocol: ALL
Start Port Number: 80
End Port Number: 80
Local IP Address: 192.168.1.100

آموزش تنظیم مودم انتقال تصویر

فوروارد کردن پورت 8000 TP-Link

سپس به سراغ پورت دوم رفته و آن را نیز به صورت زیر تنظیم می کنیم:
Rule Index: 2
Application: Hikvision (این قسمت را میتوانید با نامی دلخواه پر کنید)
Protocol: ALL
Start Port Number: 8000
End Port Number: 8000
Local IP Address: 192.168.1.100
پس از فوروارد کردن پورت ها میتوانید نتیجه را در صفحه Virtual Server به صورت زیر ببینید.

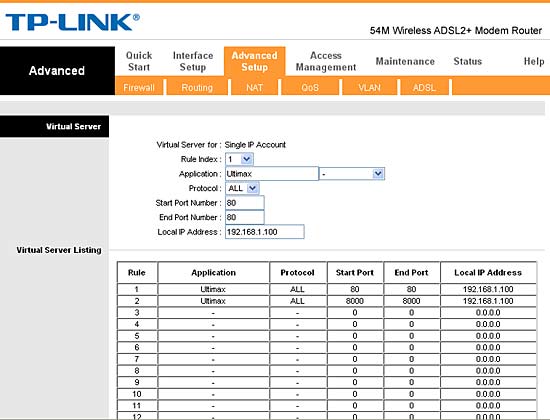

جدول پورت های فورارد شده مودم TP-Link

روش تنظیمات مودم در انتقال تصویر

آموزش انتقال تصویر دوربین بر روی کامپیوتر

برای دیدن تصاویر بر روی کامپیوتر ساده ترین روش استفاده از اینترنت اکسپلورر برای دیدن تصاویر است. برای این کار IP استاتیک خود را (این IP را باید از ISP خود دریافت کنید. میتوانید در قسمت status مودم هم این IP را مشاهده کنید) در قسمت بالای صفحه اینترنت اکسپلورر وارد کنید و با گذاشتن علامت دو نقطه ":" شماره پورت خود را به این صورت وارد کنید:
5.52.219.178:80
پس از وارد کردن این ادرس در صورت درست انجام دادن همه مراحل صفحه وارد شدن به دستگاه DVR شما نمایش داده خواهد شد. پیش از دیدن تصاویر دوربین ها شما باید از منوهای اینترنت اکسپلورر منوی Tools را انتخاب کرده و در قسمت پایین Internet Options را انتخاب کنید. در تب بالای صفحه Security را انتخاب کنید تا صفحه زیر را مشاهده کنید:

تنظیمات انتقال تصویر

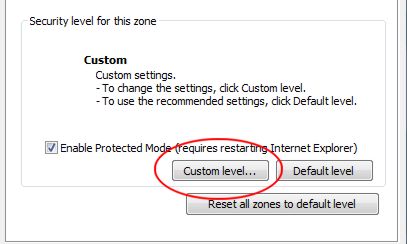

قسمت Security از منوی Internet Options

قسمت نشان داده شده در عکس را انتخاب کنید تا صفحه زیر باز شود:

آموزش انتقال تصویر

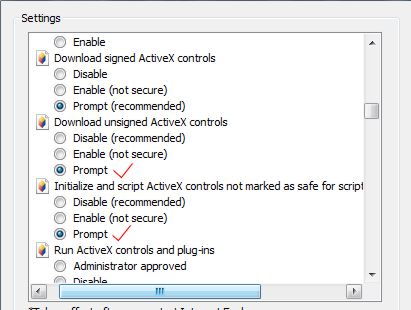

صفحه Custom Level و تنظیمات موجود در آن

در صفحه Custom level مطابق تصویر دو گزینه تیک زده شده را در حالت Prompt قرار دهید. حال خواهید توانست تصاویر دوربین های خود را در صفحه اینترنت اکسپلورر ببینید. البته در کلاس آموزش نصب دوربین مداربسته میتوانید بصورت کاربردی و عملی این روش را همراه با نصاب دوربین پیش ببرید.
