کدهای خطای پکیج آبگرمکن دیواری

جدول عیب یابی پکیج دیواری ایران رادیاتور

کد خطا	عیب پکیج دیواری ایران رادیاتور
۴۰-۳۰	برد الکترونیک معیوب است
۸۰	ترموستات حدی تا ۱۰۵ درجه عمل کرده
۷۰	پکیج بیش از حد گرم شده (بیشتر از ۸۹ درجه)
۸۰-۷۰	سنسور شعله (یون) دچار مشکل است
۸۰-۶۰	یخ زدایی با پمپ روشن
۷۰-۶۰	یخ زدایی با مشعل روشن
۸۰-۵۰	سنسور آبگرم مصرفی اشکال دارد (مدار باز)
۷۰-۵۰	سنسور آبگرم مصرفی اشکال دارد (اتصال کوتاه)
۸۰-۷۰-۵۰	سنسور مدار شوفاژ اشکال دارد (مدار باز)
۶۰-۵۰	سنسور مدار شوفاژ اشکال دارد (اتصال کوتاه)
۸۰-۷۰-۴۰	ترموستات حد قطع کرده
۷۰-۴۰	پرشر سوئیچ آب قطع است (مدار باز)
۸۰-۴۰	نشت دود به محیط (ترموستات دودکش قطع است)
۸۰-۶۰-۴۰	فن روشن است اما پرشر سوئیچ هوا قطع است
۷۰-۶۰-۴۰	فن خاموش است اما پرشر سوئیچ هوا قطع است

علت گرم نشدن آب مصرفی پکیج شوفاژ

یکی از رایج‌ترین دلایل گرم نشدن آب مصرفی پکیج شوفاژ، مشکل در شیر بای‌پس آب است. گاهی ورود رسوب و سنگ‌ریزه باعث می‌شود شیر بای‌پس در حالت نیمه باز باقی بماند و آب گرم ورودی به مبدل به صورت بای‌پس عبور کند. در نتیجه، آبگرم مصرفی گرم نمی‌شود و سرد باقی می‌ماند.

علت صدای زیاد پکیج بوتان هنگام استفاده از آب گرم

اگر هنگام استفاده از آب گرم، پکیج بوتان صداهای غیرعادی ایجاد کند و پس از آن چراغ دستگاه قرمز شده و خاموش شود، معمولاً دلیل آن رسوب گرفتن مبدل حرارتی است. در این شرایط، برای رفع مشکل نیاز به اسیدشویی مبدل پکیج دارید تا جریان آب و انتقال حرارت به حالت طبیعی بازگردد.

نحوه هواگیری رادیاتور

برای هواگیری رادیاتور مراحل زیر را دنبال کنید:

1. پیش از باز کردن مدار گرمایش و شیر رادیاتور، یک ظرف کوچک زیر شیر هواگیری قرار دهید.

2. شیر هواگیری را با آچار مخصوص یا در برخی مدل‌ها با پیچ‌گوشتی، به مقدار بسیار جزئی و خلاف جهت عقربه‌های ساعت باز کنید.

3. زمانی که صدای خروج هوا شنیده شد، شیر را ببندید.

این روش باعث می‌شود هوای موجود در رادیاتورها خارج شود و راندمان گرمایش افزایش یابد.

روش بالا آوردن فشار بار پکیج

در مواقعی که فشار سیستم پکیج زیر ۱ بار است، می‌توانید فشار بار را به روش زیر افزایش دهید:

1. زیر تمامی پکیج‌های ایران رادیاتور یک شیر کوچک آبی رنگ قرار دارد.

2. این شیر را در خلاف جهت عقربه‌های ساعت باز کنید تا فشار گیج پکیج افزایش یابد.

3. زمانی که عقربه مانومتر روی عدد ۱٫۵ بار رسید، شیر را در جهت عقربه‌های ساعت ببندید.

نکته: اگر فشار آب شهر کم باشد، این کار را در ساعات پیک مصرف پایین (بعد از نیمه شب) انجام دهید تا فشار آب کافی باشد.

عیب یابی پکیج های دیواری بوتان

عیب‌یابی پکیج دیواری بوتان BENESSERE PRO

برای حفظ عملکرد بهینه پکیج دیواری بوتان و جلوگیری از مشکلات گرمایشی، آشنایی با کدهای خطای BENESSERE PRO ضروری است:

• AL10: عدم تشکیل شعله (شیر گاز جرقه‌زنی و حسگر)

• AL11: روشن شدن مشعل بدون ارسال فرمان از برد

• AL20: خرابی یا عمل کردن کلید حرارتی

• AL22: خرابی یا عمل کردن ترموستات دود

• AL40: افت فشار آب پس از ۱ دقیقه

• AL41: افت فشار آب تا ۱ دقیقه

• AL42: خرابی یا قطعی ترانس ر

• AL51-AL59: خرابی برد

• AL60: قطعی NTC آب گرم مصرفی

• AL71: قطعی NTC مدار گرمایش

• AL77: قطع شدن NTC گرمایش از کف

• AL21*: خرابی حسگر روی مشعل

• AL22*: قطع ارتباط سیم‌ها با برد

• AL30*: اشکال در حسگر فشار دودکش (پس از ۱ دقیقه)

• AL31*: اشکال در حسگر فشار دودکش (تا ۱ دقیقه)

• AL50*: روشن شدن مشعل بدون ارسال فرمان از برد

• J0: خرابی برد کنترل و نمایشگر

• J1: شوفاژ در حالت کنترلی (پس از ۱ دقیقه)

نکته: موارد ستاره‌دار (*) مربوط به شوفاژ فن‌دار هستند.

عیب‌یابی پکیج دیواری بوتان CV424S

کدهای خطای CV424S به شما کمک می‌کند تا مشکلات رایج پکیج را شناسایی و رفع کنید:

• E1: عدم تشکیل شعله پس از ۳ مرتبه جرقه‌زنی

• E2: خرابی کلید حرارتی

• E3: اشکال در پرشر دود و فن (پس از ۲ دقیقه)

• E4: خطای مدولاتور شیر گاز

• E5: قطعی NTC مدار گرمایش

• E6: قطعی NTC آب گرم مصرفی

• E7: وصل بودن پرشر دود قبل از روشن شدن فن

• E8: مشکل حسگر دمای محیط خارجی

• E9: دمای مدار گرمایش بالای ۹۵ درجه

• E13: اشکال نرم‌افزاری برد

• E15: مشکل پرشر دود و فن (۲ دقیقه)

• E17: خرابی ترموستات دود

• E25: یخ زدن مبدل اصلی

• E27: اشکال در کلید حداقل فشار آب

• E29: اشکال در برق‌رسانی به شیر گاز

• E99: عدم تشخیص فن‌دار بودن یا بدون فن

پارامترهای پکیج دیواری بوتان BENESSERE PRO

کد	توضیحات	محدوده	پیش‌فرض
۱-۵۳	نوع سوخت	شهری=۱، مایع=۲	۱
۲	ظرفیت حرارتی	-	۲۸
۳	زمان تنظیم خودکار دستگاه یا پروب خروجی	۵-۲۰	۵
۱۰	قابلیت استفاده از آب گرم مصرفی	۰-۳	۱
۱۱	حداکثر دمای آب گرم مصرفی	۴۰-۶۰	۶۰
۲۰	قابلیت استفاده از مدار گرمایش	خاموش=۰، خودکار=۱	۱
۲۱	حداکثر دمای مدار گرمایش	۴۵-۸۰	۸۰
۲۲	حداقل دمای مدار گرمایش	۲۰-۴۰	۴۰
۲۸	مدت زمان کار با ۰.۷۵ توان مدار گرمایش	۰-۲۰	۱۵
۲۹	زمان استراحت در مدار گرمایش	۰-۲۰	۳
۳۰	تایمرها در مدار گرمایش	خاموش=۰، روشن=۱	۱

پارامترهای پکیج دیواری بوتان CV424S

پارامتر	توضیحات	محدوده	پیش‌فرض
P0	توان گرمایش	۰-۹۹	۹۹
P1	زمان استراحت مدار گرمایش	۰-۳۰	۳
P2	زمان پس‌گردش پمپ	-	۳۰
P3	فعال سازی پروب خارجی	خاموش=۰، روشن=۱	۰
P4	توان روشن شدن با گاز شهری	۰-۹۹	۵۰
P5	توان روشن شدن با گاز مایع	۰-۹۹	۵۰
P6	تصحیح دمای بیرون برای رادیاتور	-۲۰-۱۰	۰
PP7	دمای بیرون برای گرمایش از کف	-۲۰-۱۰	۰
P8	نوع سوخت	شهری=۰، مایع=۱	۰
P9	نوع مدار گرمایش	رادیاتور=۱، گرمایش از کف=۲	۱
P10	زمان پس‌گردش پمپ آب گرم مصرفی	۰-۹۹	۰
P11	انتخاب ترموستات اتاقی یا ریموت کنترل	اتاقی=۰، ریموت=۱	۰



شرح خطا	کد خطا
شیر گاز، فاز، نول و برد جرقه‌زن	۰۱
پمپ	۰۲
دودکش	۰۳
کمبود آب	۰۴
NTC مصرفی	۰۶
NTC گرمایشی	۰۷



مفهوم علامت	علامت نمایشگر دیجیتال	نوع آلارم	وضعیت LED
آماده به کار در وضعیت تابستانی	-	-	سبز چشمک‌زن
وضعیت خاموش	OFF	-	خاموش
وجود اشکال در روشن شدن مشعل	E01	دائمی	قرمز چشمک‌زن
عمل نمودن کلید حرارتی در اثر بالا رفتن بیش از حد دمای آب مدار گرمایش یا قطعی کابل	E02	دائمی	قرمز چشمک‌زن
عمل نمودن کلید فشار ترموستات ایمنی یا قطعی دود در کابل	چشمک‌زن نمایش دما	موقت	زرد چشمک‌زن
کافی نبودن فشار آب مدار گرمایش	چشمک‌زن نمایش دما	موقت	زرد چشمک‌زن
خرابی حسگر دمای آب گرم بهداشتی	E06	دائمی	زرد چشمک‌زن
خرابی حسگر دمای آب مدار گرمایش	E07	دائمی	زرد چشمک‌زن
حس شدن شعله قبل از ارسال فرمان از برد به شیر گاز	E11	موقت	زرد چشمک‌زن
تنظیم الکتریکی حداقل و حداکثر مدار گرمایش	ADJ	-	-
فعال شدن کلید فشار با ترموستات ایمنی دود	E03	دائمی	قرمز چشمک‌زن
عدم وجود فشار آب در مدار گرمایش	E04	دائمی	قرمز چشمک‌زن
استفاده از حسگر دمای محیط خارج	-	-	-
عملکرد دستگاه در حالت آب گرم مصرفی	دمای آب مصرفی	-	سبز ثابت روشن
عملکرد دستگاه در حالت گرمایش محیط	دمای آب مدار گرمایش	-	سبز ثابت روشن
فعال شدن سیستم ضدیخ‌زدگی	-	-	سبز ثابت روشن
وجود شعله (مشعل روشن است)	-	-	سبز ثابت روشن

عیب‌یابی و رفع خطای پکیج شوفاژ دیواری بوتان PERLA 24,28 RSI

پکیج شوفاژ دیواری بوتان مدل PERLA 24 و 28 RSI مجهز به کلید ایمنی دودکش است که در صورت مسدود شدن مسیر دودکش یا بروز مشکل در مدار تخلیه دود یا مکش هوا، دستگاه به طور خودکار خاموش می‌شود. در این حالت، مشعل خاموش شده و روی نمایشگر دیجیتال علامت خطا به صورت چشمک‌زن نمایش داده می‌شود و LED دستگاه به رنگ زرد چشمک‌زن درمی‌آید، اما فن همچنان کار می‌کند. در صورتی که مشکل ظرف مدت ۱۰ دقیقه برطرف نشود، سیستم وارد حالت قفل ایمنی می‌شود و کد E03 روی نمایشگر ظاهر شده و LED به رنگ قرمز چشمک‌زن تغییر می‌کند. اگر مشکل قبل از ۱۰ دقیقه رفع شود، دستگاه به حالت عادی بازمی‌گردد.

برای رفع خطاهای E01، E02 و E03، دسته انتخاب وضعیت ۳ را در حالت قطع موقت/راه‌اندازی مجدد قرار دهید. پس از ۵ تا ۶ ثانیه، با توجه به فصل، وضعیت تابستانی یا زمستانی را انتخاب کنید. در صورت تکرار مشکل، سیستم‌های احتراق شامل سیستم جرقه‌زن، مسیر خروج دود و مدار هیدرولیک باید توسط سرویس‌کار مجاز بررسی شوند. در دوره آموزش تعمیر آبگرمکن دیواری شما با رفع تمامی این ارورها آشنا شده و میتوانید آنرا حل کنید.

برای رفع خطای E04 (کمبود فشار آب مدار گرمایش)، ابتدا دسته انتخاب وضعیت ۳ را در حالت قطع موقت/راه‌اندازی مجدد قرار دهید، سپس شیر پرکن را باز کنید تا عمل پر کردن مدار گرمایش آغاز شود و فشار آب به ۱ تا ۱.۵ بار برسد. پس از رسیدن به فشار مناسب، دسته انتخاب وضعیت را مطابق فصل در حالت تابستانی یا زمستانی قرار دهید. پکیج به صورت خودکار با استفاده از شیر تخلیه هوا روی پمپ سیرکولاتور هوای سیستم را تخلیه می‌کند. اگر پس از انجام این مراحل کد E04 دوباره ظاهر شد، کلید فشار آب باید توسط سرویس‌کار مجاز بررسی شود.

برای رفع خطاهای E06 و E07، دسته انتخاب وضعیت ۳ را در حالت قطع موقت/راه‌اندازی مجدد قرار دهید و سپس وضعیت تابستانی یا زمستانی را انتخاب کنید.

• کد E06: دستگاه به طور موقت به کار خود ادامه می‌دهد، اما قادر به کنترل دقیق دمای آب گرم مصرفی نیست و دما حدود ۵۰°C ثابت می‌ماند. برای رفع مشکل با مرکز مشتریان بوتان تماس بگیرید.

• کد E07: در صورت بروز این خطا، فوراً با مرکز مشتریان بوتان تماس بگیرید. اگر دستگاه به دلیل ایمنی به طور خودکار خاموش شده است، قبل از روشن کردن مجدد، ۱۰ ثانیه صبر کنید.

این راهنمای عیب‌یابی پکیج شوفاژ دیواری بوتان PERLA به کاربران و تکنسین‌ها کمک می‌کند تا مشکلات رایج دستگاه را سریع شناسایی و رفع کنند و از عملکرد ایمن و بهینه پکیج اطمینان حاصل شود.

رنگ LED	حالت	توضیح عملکرد
سبز	ثابت	مشعل روشن
سبز	چشمک‌زن ۱ تا ۵ ثانیه	آماده به کار – عدم تقاضا
سبز	چشمک‌زن سریع	ورود یا خروج محدود SARA
زرد	ثابت	NTC مصرفی قطع است
زرد	چشمک‌زن	وضعیت حداکثر توان
قرمز	ثابت	NTC گرمایش، ترموستات دود، عدم تشکیل شعله و برد کنترل
قرمز	چشمک‌زن	کلید حرارتی فعال

 راهنمای رفع خطا و ریست پکیج بوتان مدل OPTIMA 24,28 KI

پکیج شوفاژ دیواری بوتان OPTIMA 24 و 28 KI مجهز به سیستم توقف ایمنی است که در صورت بروز اشکال در روشن شدن یا عملکرد دستگاه، فعال می‌شود. در این شرایط، نمایشگر وضعیت شوفاژ به رنگ قرمز درمی‌آید. پیش از راه‌اندازی مجدد (ریست) دستگاه، ۱۰ ثانیه صبر کنید و سپس مراحل زیر را انجام دهید:

1. بررسی فشار آب مدار گرمایش:
   فشار آب را از روی نمایشگر فشار و دما کنترل کنید. فشار باید در محدوده مجاز ۱ تا ۵.۱ بار قرار داشته باشد.

2. کمبود فشار آب:
   اگر عقربه نمایشگر کمتر از ۱ بار باشد، نشان‌دهنده کمبود آب در مدار گرمایش است. در این حالت، مدار گرمایش را دوباره پر کنید تا فشار آب به محدوده مجاز برسد.

3. ریست دستگاه:
   پس از اطمینان از کافی بودن فشار آب، دسته انتخاب وضعیت را از حالت تابستانی یا زمستانی خارج کرده و روی قطع موقت/راه‌اندازی مجدد قرار دهید. سپس دسته را مجدداً به وضعیت قبلی بازگردانید.

4. هواگیری مدار گرمایش:
   اگر عقربه فشار نمایشگر بالاتر از ۵.۱ بار باشد، نشان‌دهنده نیاز به هواگیری سیستم است. برای این کار:

دسته انتخاب وضعیت را روی قطع موقت/راه‌اندازی مجدد قرار دهید.

سپس دسته را روی وضعیت زمستانی بگذارید تا سیستم به صورت خودکار هواگیری مدار گرمایش انجام شود و فشار آب به محدوده ۱ تا ۵.۱ بار برسد.

کامل ترین بانک ارور پکیج آبگرمکن دیواری

اگر پکیج شما دچار مشکل شد، معمولاً یک کد خطا روی نمایشگر ظاهر می‌شود تا به شما در تشخیص مشکل کمک کند. در دوره آموزش تعمیر پکیج و این مقاله، ما بانک کامل کدهای خطای پکیج‌های دیواری از برندهای معتبر را ارائه کرده‌ایم تا کاربران بتوانند به‌سرعت مشکلات را شناسایی و رفع کنند.

در ادامه، کامل‌ترین بانک کدهای خطای پکیج‌های دیواری از برندهای مطرح ارائه شده است. اگر پکیج شما خطایی نشان می‌دهد، برای عیب‌یابی سریع و دقیق با یک مهندس ثبت شده زرین سرویس تماس بگیرید. ما همچنین خدمات تعمیر اضطراری ارائه می‌دهیم و مهندسان ما در نزدیکی شما آماده خدمت‌رسانی هستند. می‌دانیم مشکلات پکیج می‌توانند ناامیدکننده باشند، اما با همراهی ما می‌توانید به سرعت و با اطمینان دستگاه خود را تعمیر کنید.

پکیج بوتان

لیست ارور پکیج بوتان مدل کالداونیزیا و اپتیما

عیب	کد خطا / وضعیت LED	توضیح عملکرد
روشن شدن مشعل	سبز ثابت	مشعل روشن است
دستگاه در حالت استندبای	سبز چشمک‌زن (۱ ثانیه روشن، ۵ ثانیه خاموش)	آماده به کار – عدم تقاضا
نقص پرشر آب	سبز چشمک‌زن (۰.۵ ثانیه روشن، ۰.۵ ثانیه خاموش)	فشار آب مدار گرمایش کمتر از حد مجاز یا قطعی سنسور فشار
ترموستات حد قطع شده	قرمز چشمک‌زن	عمل کردن کلید حرارتی در اثر افزایش بیش از حد دمای مدار گرمایش
NTC گرمایش و ترموستات دود قطع است	قرمز ثابت	خرابی NTC مدار گرمایش یا ترموستات دود
فعال بودن حالت حداکثر توان گرمایشی	زرد چشمک‌زن	دستگاه در حالت حداکثر توان گرمایشی قرار دارد

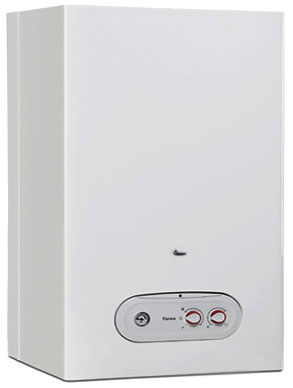

کد خطا و لیست ارور پکیج بوتان مدل پارما و بیتا

عیب	کد خطا / وضعیت LED	توضیح عملکرد
NTC آب مصرفی دچار مشکل است	سبز و قرمز ثابت	خرابی یا قطع سنسور NTC آب گرم مصرفی
ترموستات حد قطع شده است	قرمز چشمک‌زن (۰.۵ ثانیه روشن، ۰.۵ ثانیه خاموش)	عمل کردن کلید حرارتی در اثر افزایش بیش از حد دمای مدار گرمایش
NTC گرمایش دچار اختلال است	قرمز چشمک‌زن (۰.۲ ثانیه روشن، ۰.۲ ثانیه خاموش)	خرابی یا اختلال در سنسور NTC مدار گرمایش
پرشر آب و پرشر دود قطع است	سبز چشمک‌زن (۰.۵ ثانیه روشن، ۰.۵ ثانیه خاموش)	مشکل در فشار آب یا فشار دود دستگاه

ارور پکیج بوتان مدل پرلا و پرلا پرو

عیب	کد خطا	توضیح عملکرد
عدم تشکیل شعله	E01	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود
ترموستات حد فعال است	E02	کلید حرارتی در اثر افزایش بیش از حد دمای مدار گرمایش عمل کرده است
پرشر دود فعال است	E03	مشکل در سیستم دودکش یا کلید فشار دود
فشار آب مدار گرمایش با کمبود مواجه شده است	E04	فشار آب مدار گرمایش کمتر از حد مجاز است
NTC آب گرم مصرفی قطع است	E06	سنسور NTC آب گرم مصرفی قطع یا خراب است
NTC آب گرمایش قطع است	E07	سنسور NTC مدار گرمایش قطع یا خراب است
قبل از فرمان برد شعله بوجود می‌آید	E011	شعله پیش از ارسال فرمان از برد کنترل فعال شده است
کافی نبودن فشار آب گرمایش	–	LED چشمک‌زن نشان‌دهنده کمبود فشار آب مدار گرمایش
تنظیم الکتریکی حداقل و حداکثر دمای گرمایش	ADJ	امکان تنظیم دستی حداقل و حداکثر دمای مدار گرمایش

ارور پکیج بوتان مدل CV

عیب	کد خطا	توضیح عملکرد
قطع گاز و عدم تشکیل شعله	E1	گاز ورودی قطع است یا شعله تشکیل نمی‌شود
ترموستات حد فعال است	E2	کلید حرارتی مدار گرمایش عمل کرده است
پرشر دود پس از ۲ دقیقه وارد عمل خواهد شد	E3	سیستم دودکش فعال می‌شود در صورت مشکل تهویه
مدولاتور شیر گاز دچار خطا است	E4	مشکل در عملکرد شیر برقی گاز
NTC مدار گرمایش دچار مشکل است	E5	سنسور NTC مدار گرمایش قطع یا خراب است
NTC مدار آب گرم مصرفی دچار مشکل است	E6	سنسور NTC آب گرم مصرفی قطع یا خراب است
پرشر دود پیش از روشن شدن فن وصل است	E7	کلید ایمنی فشار دود قبل از فعال شدن فن وصل است
ترموستات اتاقی دچار اختلال است	E8	مشکل در سنسور دمای محیط یا ترموستات اتاقی
دمای آب گرمایش بیش از ۹۵ درجه افزایش یافته است	E9	افزایش بیش از حد دمای مدار گرمایش
نرم‌افزار دود دچار مشکل شده است	E13	خطای نرم‌افزاری برد کنترل
پرشر دود مشکل دارد	E15	مشکل در کلید ایمنی فشار دود یا مسیر دودکش
ترموستات دود فعال است	E17	کلید حرارتی دود فعال شده است
مبدل اصلی یخ زده است	E25	یخ زدگی در مبدل حرارتی اصلی
پرشر آب دچار خطاست	E27	اختلال در کلید فشار حداقل یا فشار آب مدار گرمایش
مدار برق‌رسانی شیر گاز دچار اختلال شده است	E29	سیم یا مسیر برق شیر گاز قطع یا معیوب است
خطای عدم تشخیص فن دار بودن یا فن دار نبودن دستگاه	E99	برد قادر به تشخیص فن دستگاه نیست

 ارور پکیج بوتان مدل روما

عیب	کد خطا / وضعیت LED	توضیح عملکرد
حس نکردن شعله توسط حسگر	A01	شعله توسط حسگر تشخیص داده نمی‌شود
اختلال در ترموستات	A02	مشکل در ترموستات مدار گرمایش
پرشر دود عمل نموده است	A03	کلید ایمنی فشار دود فعال شده است
اشکال در پرشر آب	A04	مشکل در کلید فشار آب یا فشار مدار گرمایش
خرابی برد	A05	برد کنترل دچار اختلال شده است
NTC مصرف	A06	سنسور NTC آب گرم مصرفی قطع یا خراب است
NTC گرمایش	A07	سنسور NTC مدار گرمایش قطع یا خراب است
حسگر قبل از فرمان برد عمل کرده است	A11	شعله یا سنسور قبل از دریافت فرمان از برد فعال شده است
تنظیم الکتریکی حداقل و حداکثر دمای گرمایش	ADJ	امکان تنظیم دستی حداقل و حداکثر دمای مدار گرمایش
اشکال در پرشر دود کش ۱۰ دقیقه	چشمک‌زن زمستانه و تابستانه با باز شدن آب	مشکل موقت در کلید ایمنی دودکش یا مسیر دودکش
اشکال در پرشر آب تا ۱۰ دقیقه	چشمک‌زن زمستانه و تابستانه	فشار آب مدار گرمایش به‌طور موقت پایین است

کدهای خطای پکیج M24FF, E24FF, ECO22FF, B24FF

عیب	کد خطا	توضیح عملکرد
خرابی برد کنترل	40.30	برد الکترونیک دستگاه دچار مشکل شده است
فعال بودن ترموستات ایمنی ۱۰۵ درجه	80	ترموستات حد دستگاه فعال شده است
افزایش حرارت مبدل اولیه بیش از ۸۹ درجه	70	دمای مبدل اولیه از حد مجاز عبور کرده است
سنسور شعله (یون)	70.80	مشکل در حسگر یون یا تشخیص شعله
عملکرد ضد یخ زدگی با پمپ روشن	60.80	پمپ در حالت ضد یخ فعال است
عملکرد ضد یخ زدگی با مشعل روشن	60.70	مشعل در حالت ضد یخ فعال است
باز شدن سنسور آب گرم	50.80	مدار سنسور آب گرم مصرفی قطع شده است
اتصال کوتاه شدن سنسور آب گرم	50.70	سنسور آب گرم مصرفی اتصال کوتاه دارد
سنسور شوفاژ مدار قطع شده	50.70.80	سنسور مدار شوفاژ از کار افتاده است
سنسور شوفاژ اتصال کوتاه کرده	60.50	سنسور مدار شوفاژ اتصال کوتاه دارد
دمای آب معمولی است اما ترموستات قطع شده است	40.70.80	ترموستات حد بدون افزایش دما فعال شده است
پرشر سوئیچ آب باز است	40.70	کلید فشار آب در حالت باز قرار دارد
سنسور دود باز است	40.80	مدار حسگر دود قطع شده است
فن کار نمی‌کند اما پرشر باز است	40.60.80	فن خاموش است اما پرشر هوا فعال شده است
فن کار نمی‌کند و پرشر هوا بسته است	40.60.70	فن خاموش است و پرشر هوا در وضعیت بسته قرار دارد

کد خطا و ارور پکیج ایران رادیاتور دیجیتال مدل K

عیب	کد خطا	توضیح عملکرد
سیستم یخ زدگی	AF	حالت ضد یخ فعال شده است
قطع شدن پرشر سوییچ آب	E1	فشار آب مدار گرمایش کمتر از حد مجاز است
عیب یابی شعله یون	E2	مشکل در حسگر یون یا تشخیص شعله
ترموستات حدی ۱۰۵ درجه فعال است	E8	ترموستات حدی عمل کرده است
نشتی دود به محیط	E10	دودکش دچار نشت یا مشکل در تخلیه دود است
برد الکترونیک خراب است	E12, E30, E99	برد کنترل دچار اختلال شده است
ترمیستور مدار شوفاژ دچار مشکل شده است	E31, E32	سنسور NTC مدار شوفاژ قطع یا خراب است
ترمیستور آب گرم مصرفی دچار مشکل شده است	E41, E42	سنسور NTC آب گرم مصرفی قطع یا خراب است
پرشر سوییچ هوا در وضعیت وصل است اما فن خاموش	E50	فن خاموش است اما پرشر هوا فعال شده است
فن روشن است اما پرشر سوییچ هوا قطع است	E51	عملکرد فن و پرشر هوا ناسازگار است
نوسان ولتاژ برق	E91	ولتاژ ورودی برق غیر پایدار است
ترموستات حدی ۱۰۵ درجه قطع کرده ولی دمای ترمیستور طبیعی است	E81	ترموستات حد عمل کرده ولی سنسور دمای مدار گرمایش نرمال است

ارور پکیج ایران رادیاتور دیجیتال مدل L

عیب	کد خطا	توضیح عملکرد
قطع شدن پرشر سوییچ آب	E1	فشار آب مدار گرمایش کمتر از حد مجاز است
یون حین کار عیب یابی شود	E2	مشکل در حسگر یون یا تشخیص شعله
ترموستات حدی ۱۰۵ درجه فعال است	E8	ترموستات حدی عمل کرده است
نشت دود به محیط	E10	دودکش دچار نشت یا مشکل در تخلیه دود است
برد الکترونیک خراب است	E12, E30	برد کنترل دچار اختلال شده است
اختلال در ترمیستور مدار شوفاژ	E31, E32	سنسور NTC مدار شوفاژ قطع یا خراب است
اختلال در ترمیستور آبگرم مصرفی	E41	سنسور NTC آب گرم مصرفی قطع یا خراب است
پرشر سوییچ هوا در وضعیت وصل است اما فن خاموش	E50	فن خاموش است اما پرشر هوا فعال شده است
پرشر سوییچ هوا در وضعیت قطع است اما فن روشن	E51	عملکرد فن و پرشر هوا ناسازگار است
ترموستات حدی ۱۰۵ درجه فعال ولی دمای ترمیستور طبیعی است	E81	ترموستات حد عمل کرده ولی سنسور دمای مدار گرمایش نرمال است
گرمای پکیج بالاتر از ۸۹ و کمتر از ۱۰۵ درجه	E88	دمای مدار گرمایش بالاتر از حد معمول ولی هنوز از ترموستات حد عبور نکرده است

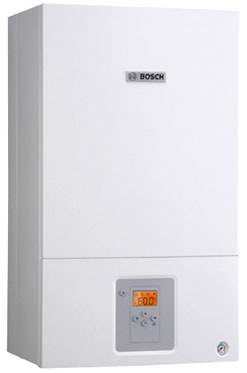

پکیج بوش

بانک ارور پکیج بوش مدل یورومکس، کلاسیک، سیلور و کامفورت

عیب	کد خطا	توضیح عملکرد
حسگر دود خراب یا سیم آن قطع است	A3	حسگر دود کار نمی‌کند یا ارتباط آن با برد قطع شده است
پکیج بدون فن است اما حسگر دود فعال است	A4	پکیج فاقد فن است ولی حسگر دود فعال شده است
اعلام عدم تخلیه صحیح دود توسط حسگر NTC	A6	دمای دود خروجی نرمال نیست و سیستم اعلام خطا می‌کند
ایراد در NTC مصرفی	A7	سنسور NTC آب گرم مصرفی خراب یا قطع است
قطع ارتباط CAN با برد	A8	ارتباط بین برد و ماژول CAN قطع شده است
اختلاف دمای آب گرم خروجی نسبت به دمای مبدل	AA	اختلاف دما بیش از حد مجاز است
قطع ارتباط بین TA211E یا RAM با برد	AC	ماژول TA211E یا RAM ارتباط خود با برد را از دست داده است
خرابی کلید کد	B1	کلید کنترل دچار مشکل شده است
قطع شدن کنتاکت‌های پرشر سوئیچ دود در حین کار	C1	پرشر سوئیچ دود قطع شده است
قطع نشدن کنتاکت‌های پرشر سوئیچ دود پس از روشن شدن	C4	پرشر سوئیچ دود درست عمل نمی‌کند
اشکال در پرشر سوئیچ دود	C6	عملکرد پرشر سوئیچ دود مشکل دارد
آب عبوری از فلومتر بیش از حد مجاز است	CA	میزان آب عبوری از فلومتر غیر نرمال است
قطع شدن ارتباط ترموستات اتاقی با برد	CC	ترموستات اتاقی با برد ارتباط ندارد
قطع شدن ارتباط بین پایه ۸ و ۹ ترمینال	D3	اتصال ترمینال ۸ و ۹ قطع شده است
اختلال در NTC گرمایشی	E2	سنسور NTC مدار گرمایش خراب یا قطع است
عملکرد ترموستات حد	E9	ترموستات حد فعال شده است
شعله تشکیل نمی‌شود	EA	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود
اختلال در واحد کنترل	F0	واحد کنترل دستگاه دچار مشکل شده است
سیگنال اشتباه حسگر شعله	F7	حسگر شعله اطلاعات نادرست ارسال می‌کند
سیگنال حسگر شعله	FA	سنسور شعله فعال شده و سیگنال ارسال می‌کند
فشار کلید RESET	FD	کلید RESET فشار داده شده است یا در حالت فعال است

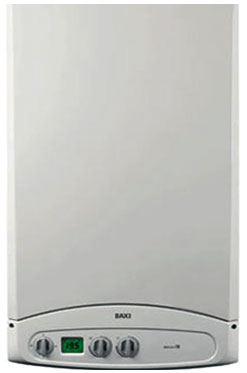

پکیج باکسی

ارور پکیج باکسی مدل eco 3

عیب	کد خطا	توضیح عملکرد
عدم تشکیل شعله	E01	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود
فعال بودن کلید حرارتی	E02	کلید حرارتی به دلیل دمای بالا فعال شده است
انسداد دودکش	E03	مسیر دودکش مسدود یا دچار مشکل است
عکس العمل برد کنترل به سیگنال‌های ورودی	E04	برد کنترل به سیگنال‌های ورودی واکنش نشان می‌دهد یا اختلال دارد
اخطار پرشر سوئیچ دود	E05	پرشر سوئیچ دود عمل کرده یا خطا دارد
نارسایی لوله انتقال هوای تازه به شیر برقی	E06	هوا به شیر برقی به درستی منتقل نمی‌شود
بیش از ۵ بار ریست متوالی	E08	دستگاه بیش از حد مجاز ریست شده است
فشار آب مدار گرمایش پایین است	E10	میزان آب مدار گرمایش کمتر از حد مجاز است
دما پایین به علت عدم گردش آب	E25	آب مدار گرمایش گردش ندارد و دما کاهش یافته است
نبود شعله اولیه و نرسیدن آب سنسور شعله	E35	شعله اولیه تشکیل نمی‌شود یا سنسور شعله آب را دریافت نمی‌کند
اعلام کد ۳۸ در مدت کمتر از ۸.۵ دقیقه به طور متوالی ۶ بار	E43	خطای تکرارشونده در بازه زمانی کوتاه اتفاق افتاده است

ارور پکیج باکسی مدل LUNA 3

عیب	کد خطا	توضیح عملکرد
فشار گاز پایین و نارسایی گاز ورودی	E01	فشار گاز کمتر از حد مجاز است و ورودی گاز مشکل دارد
فعال بودن کلید حرارتی	E02	کلید حرارتی به دلیل دمای بالا فعال شده است
ایراد پرشر سوئیچ دود	E03	پرشر سوئیچ دود دچار مشکل شده یا عمل کرده است
ایراد عملکرد NTC گرمایش	E05	سنسور NTC مدار گرمایش خراب یا قطع است
ایراد عملکرد NTC مصرفی	E06	سنسور NTC آب گرم مصرفی خراب یا قطع است
فشار آب مدار گرمایش پایین است	E10	میزان آب مدار گرمایش کمتر از حد مجاز است
عدم عملکرد ترموستات حد در سیستم‌های گرمایش از کف یا با دمای پایین	E11	ترموستات حد به درستی عمل نمی‌کند
افزایش بیش از حد دما	E25	دمای مدار گرمایش یا مبدل بیش از حد مجاز است
ارتباط بین پانل صفحه نمایش و ترموستات محیطی برقرار نیست	E31	نمایشگر و ترموستات محیطی قطع ارتباط دارند
شعله تشکیل نمی‌شود	E35	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود

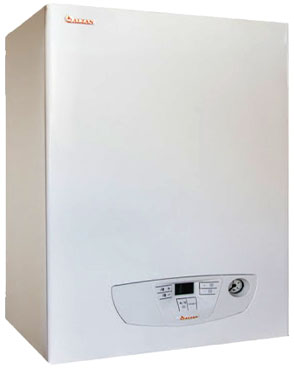

پکیج اخگر

ارور پکیج اخگر مدل ARA

عیب	کد خطا	توضیح عملکرد
ایراد در سنسور آب مصرفی	F3	سنسور آب گرم مصرفی دچار مشکل شده است
ایراد در سنسور شوفاژ	F4	سنسور مدار گرمایش (شوفاژ) خراب یا قطع شده است
اخطار حسگر یا یون	F5	حسگر شعله یا یون عملکرد صحیح ندارد
ایراد در لیمیت سوئیچ ۷۸ درجه	F6	کلید ایمنی لیمیت در دمای ۷۸ درجه عمل کرده یا مشکل دارد
اشکال در سنسور دود	F7	سنسور دود دچار خطا شده است
ایراد در لیمیت ۱۱۰ درجه	F8	کلید ایمنی لیمیت در دمای ۱۱۰ درجه عمل کرده یا مشکل دارد

پکیج ایساتیس

ارور پکیج ایساتیس مدل (NEWSTAR 26FF AND MEHR 26FF)

عیب	کد خطا	توضیح عملکرد
فشار آب مدار گرمایش پایین است	E2	فشار آب مدار گرمایش کمتر از حد مجاز است
ایراد در عملکرد NTC گرمایش	E3	سنسور NTC مدار گرمایش خراب یا قطع شده است
ایراد در عملکرد NTC مصرفی	E4	سنسور NTC آب گرم مصرفی خراب یا قطع شده است
ایراد پرشر سوئیچ دود	E6	پرشر سوئیچ دود عمل کرده یا دچار مشکل شده است
کلید حرارتی فعال است	E7	کلید حرارتی به دلیل افزایش دما فعال شده است
ارتباط برد اصلی با صفحه نمایش برقرار نیست	E8	ارتباط بین برد اصلی و پنل نمایشگر قطع است
محل جامپر S4 را تغییر دهید	E9	نیاز به تنظیم یا تغییر موقعیت جامپر S4 روی برد اصلی است
جابه‌جایی جامپر یا دیپ سوئیچ روی برد اصلی	EE	تغییر وضعیت دیپ سوئیچ یا جامپر روی برد اصلی انجام شده است

ارور پکیج تاچی تیپ A

عیب	کد خطا	توضیح عملکرد
عدم تشکیل یا تشخیص شعله	E1	مشعل روشن نمی‌شود یا شعله توسط حسگر تشخیص داده نمی‌شود
افزایش بیش از حد در دمای مدار شوفاژ	E2	دمای مدار گرمایش بیش از حد مجاز است
انسداد دودکش	E3	مسیر دودکش مسدود یا دچار مشکل شده است
فشار آب مدار گرمایش پایین است	E4	میزان آب مدار گرمایش کمتر از حد مجاز است
اشکال در NTC مصرفی	E6	سنسور NTC آب گرم مصرفی خراب یا قطع است
اشکال در NTC گرمایش	E7	سنسور NTC مدار گرمایش خراب یا قطع است

ارور پکیج تاچی تیپ B

عیب	کد خطا	توضیح عملکرد
کنترل شیر گاز	E1	شیر گاز دچار مشکل شده یا فرمان کنترل از برد ارسال نمی‌شود
خراب بودن پرشرسوییچ فن	E2	پرشر سوئیچ فن خراب است یا عملکرد صحیح ندارد
قطع شدن کابل ارتباطی	E3	ارتباط بین بردها یا اجزا قطع شده است
اختلال در عملکرد پمپ دستگاه یا شیر برقی	E4	پمپ یا شیر برقی مدار گرمایش دچار مشکل شده است
معیوب بودن آی‌سی برد کنترل	E5	تراشه اصلی برد کنترل خراب شده است
دمای آب گرم (NTC) خراب است	E6	سنسور NTC آب گرم مصرفی دچار اختلال شده است
دمای مدار گرمایش (NTC) خراب است	E7	سنسور NTC مدار گرمایش خراب یا قطع است
برد کنترل خراب است	E8	برد کنترل اصلی دستگاه معیوب است
مانومتر آب خراب است و لوله مسی مسدود است	E9	فشارسنج آب معیوب یا مسیر لوله مسدود است

ارور پکیج تاچی تیپ C

عیب	کد خطا	توضیح عملکرد
اشکال در تهویه	E1	سیستم تهویه یا مسیر دودکش دچار مشکل شده است
اشکال در سنسور گرمایشی	E2	سنسور مدار گرمایش خراب یا اختلال دارد
اشکال در سنسور آب گرم بهداشتی	E3	سنسور آب گرم مصرفی دچار مشکل شده است
اشکال به علت داغ شدن بیش از حد	E4	دمای مدار گرمایش یا آب بیش از حد مجاز است
اشکال در مدار شیر گاز	E5	شیر گاز یا مدار کنترلی آن دچار اختلال است
اشکال در احتراق	E6	شعله یا فرآیند احتراق به درستی انجام نمی‌شود
اشکال در شعله	E7	شعله تشکیل نمی‌شود یا حسگر شعله مشکل دارد
اشکال در فشار گاز	E8	فشار گاز ورودی به دستگاه کمتر یا بیشتر از حد مجاز است
اشکال به علت یخ زدگی	E9	آب مدار گرمایش یا مبدل دچار یخ زدگی شده است
اشکال به علت وجود شعله بعد از خاموش شدن	EB	شعله پس از خاموش شدن دستگاه هنوز فعال است
اشکال در برد الکتریکی	EC	برد الکترونیکی دستگاه معیوب یا اختلال دارد
اشکال کمبود فشار آب	EP	فشار آب مدار گرمایش کمتر از حد مجاز است

پکیج پلار

ارور پکیج پلار مدل اوشن استار

عیب	کد خطا	توضیح عملکرد
ایراد سنسور آب سرد ورودی	E0	سنسور آب سرد ورودی دچار اختلال یا قطع است
فشار آب در مدار گرمایش کم است	E1	فشار آب مدار گرمایش کمتر از حد مجاز است
عدم تشکیل شعله	E2	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود
ایراد در NTC گرمایش	E3	سنسور NTC مدار گرمایش خراب یا اختلال دارد
ایراد در NTC مصرفی	E4	سنسور NTC آب گرم مصرفی خراب یا قطع است
خطای دودکش	E6	مسیر دودکش مسدود یا سیستم تخلیه دود دچار مشکل است
دمای بیش از حد مدار گرمایش	E7	دمای مدار گرمایش بیش از حد مجاز شده است
انتخاب میکروسوئیچ‌های برد	EE	تنظیم یا انتخاب نادرست میکروسوئیچ‌های برد کنترل

کد خطا و لیست ارور پکیج پلار مدل لاکی استار

عیب	کد خطا	توضیح عملکرد
اخطار سنسور آب سرد ورودی	E0	سنسور آب سرد ورودی دچار اختلال یا قطع شده است
فشار آب در مدار گرمایش پایین است	E1	فشار آب مدار گرمایش کمتر از حد مجاز است
عدم تشکیل شعله	E2	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود
ایراد در NTC گرمایش	E3	سنسور NTC مدار گرمایش خراب یا اختلال دارد
ایراد در NTC مصرفی	E4	سنسور NTC آب گرم مصرفی خراب یا قطع است
ایراد دودکش	E6	مسیر دودکش مسدود یا سیستم تخلیه دود دچار مشکل است
دمای بیش از حد مدار گرمایش	E7	دمای مدار گرمایش بیش از حد مجاز شده است
انتخاب میکروسوئیچ‌های برد	EE	تنظیم یا انتخاب نادرست میکروسوئیچ‌های برد کنترل

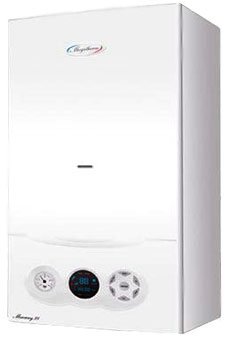

ارور پکیج مرکوری و مگاتروم

عیب	کد خطا	توضیح عملکرد
عدم تشخیص شعله یا نبود گاز	E1	شعله تشکیل نمی‌شود یا گاز ورودی به دستگاه قطع است
دما بالای ۱۰۵ درجه سنسور حد	E2	سنسور حد دستگاه فعال شده و دمای سیستم بیش از ۱۰۵ درجه است
ایراد فن یا سوئیچ ایمنی دودکش	E3	مشکل در فن یا کلید ایمنی دودکش وجود دارد
آب داخل دستگاه کم است	E4	فشار آب مدار گرمایش پایین است و نیاز به پر کردن دارد
سنسور آبگرم مصرفی خراب	E6	سنسور NTC آب گرم مصرفی قطع یا معیوب است
خرابی سنسور رفت گرمایش	E7	سنسور NTC مدار گرمایش خراب یا اتصال آن قطع شده است
توجه به جلوگیری از یخ زدگی	E9	سیستم ضد یخ فعال شده یا شرایط خطر یخ زدگی وجود دارد
توجه به رسوب زدایی مبدل	E10	نیاز به اسید شویی یا رسوب زدایی مبدل حرارتی وجود دارد

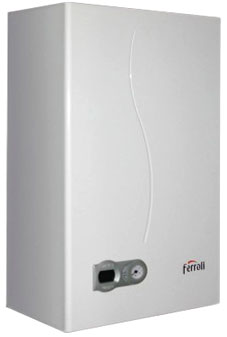

ارور پکیج فرولی

عیب	کد خطا	توضیح عملکرد
عدم روشن بودن مشعل	A01	مشعل روشن نمی‌شود
وجود علامت شعله در صورت خاموشی مشعل	A02	حسگر شعله فعال است اما مشعل خاموش است
عملکرد سنسور اطمینان	A03	سنسور اطمینان دستگاه فعال شده است
عملکرد ترموستات دود	A04	ترموستات دود فعال شده و ایمنی دستگاه برقرار است
اختلال در عملکرد فن	A05	فن دستگاه به درستی کار نمی‌کند
شعله در هر ده دقیقه 6 بار خاموش می‌شود	A06	شعله به صورت غیرطبیعی خاموش می‌شود
دمای مبدل حرارتی بیش از حد افزایش یافته است	A08	دمای مبدل حرارتی از حد مجاز بالاتر رفته است
اشکال در شیر گاز	A09 / A16	شیر گاز دچار اختلال یا آسیب شده است
خطا در سنسور اول مدار شوفاژ	A10	سنسور NTC مدار گرمایش خراب یا قطع است
خطا در سنسور مدار آب گرم بهداشتی	F11	سنسور NTC آب گرم مصرفی دچار مشکل شده است
خطا در سنسور آب گرم بهداشتی	F12	سنسور آب گرم مصرفی خراب است
خطا در سنسور اطمینان مدار شوفاژ	F14	سنسور ایمنی مدار گرمایش فعال شده است
اختلال در کنترل احتراق	F20	سیستم کنترل احتراق دچار مشکل شده است
احتراق غیر طبیعی	A21	شعله و سوخت‌گیری دستگاه غیرطبیعی است
ولتاژ برق مصرفی کمتر از ۱۷۰ ولت	F34	برق ورودی دستگاه کم ولتاژ است
نوسان فرکانس برق مصرفی	F35	فرکانس برق ورودی ناپایدار است
مدار شوفاژ دارای فشار کم	F37	فشار آب مدار گرمایش پایین است
خطا در سنسور (دماسنج) خارجی	F39	سنسور خارجی دستگاه دچار اختلال شده است
خطا در موقعیت سنسورها	A41	سنسورهای دستگاه به درستی موقعیت‌دهی نشده‌اند
اخطار در سنسور دوگانه	F42	سنسور دوگانه دچار خطا شده است
عملکرد سیستم حفاظت از مبدل حرارتی	F43	سیستم حفاظت از مبدل فعال شده است
خطا در سیم پیچ تدریجی شیر گاز	F50	سیم پیچ شیر گاز مشکل دارد
حفاظت از مدار دودکش / هوای احتراق	A51	سیستم حفاظت دودکش یا هوای احتراق فعال شده است



پکیج آلزان

ارور پکیج آلزان مدل میتوس

عیب	کد خطا	توضیح عملکرد
خطا در تشکیل شعله	E01	مشعل روشن نمی‌شود یا شعله تشکیل نمی‌شود
خطا در سنسور حد	E02	ترموستات حد دستگاه فعال شده است
خطا پرشر فن	E03	پرشر سوئیچ فن دچار اختلال شده است
خطا در پرشر آب	E04	پرشر سوئیچ آب دچار مشکل است
NTC گرمایش دچار اختلال است	E05	سنسور مدار گرمایش خراب یا قطع است
NTC آبگرم مصرفی دچار اختلال است	E06	سنسور آب گرم مصرفی مشکل دارد
خاموش کردن دستگاه تا حافظه پر شود	E22	دستگاه برای محافظت خاموش شده است
نوسان برق ورودی	E40	ولتاژ برق ورودی ناپایدار است
ایراد در محفظه احتراق	E72	محفظه احتراق دچار اختلال یا انسداد شده است
بوبین ماژالاتور باید تعویض شود	E76	بوبین ماژالاتور نیاز به تعویض دارد
ولتاژ ورودی دچار نقص است	E77	ولتاژ ورودی به دستگاه خارج از محدوده است
ایراد NTC گرمایش	E78	سنسور مدار گرمایش دچار اختلال شده است

 با این بانک جامع و کامل کدهای خطای پکیج دیواری و زمینی، می‌توانید به‌راحتی علت هر ارور را شناسایی کرده و به‌سرعت نسبت به تعمیر و نگهداری پکیج خود اقدام کنید. این راهنمای ارور پکیج شامل تمامی برندهای معتبر مانند بوتان، ایران رادیاتور، فرولی، آلزان و سایر مدل‌ها است و مرجعی کاربردی و مطمئن برای عیب‌یابی حرفه‌ای و افزایش طول عمر دستگاه شما محسوب می‌شود.
