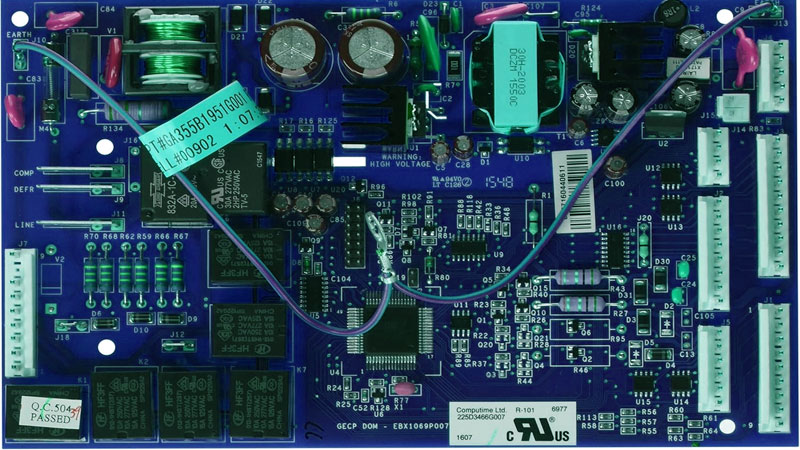

بررسی مدار و قطعات اصلی برد یخچال ساید بای ساید

زمانی که دمای داخل یخچال از دمای تنظیم شده بالاتر می‌رود، موتور یخچال به طور خودکار روشن شده و فرآیند سرد کردن فضای داخلی یخچال آغاز می‌شود. اما سوال اینجاست که این فرمان از کجا صادر می‌شود؟ زمانی که دما به میزان مطلوب رسید، دستور قطع فعالیت کمپرسور از کدام بخش صادر می‌شود؟ در واقع، برد یخچال وظیفه کنترل تمام قطعات و اجزای یخچال را بر عهده دارد و اگر این برد دچار خرابی شود، عملکرد یخچال مختل خواهد شد.

تشریح مدار و قطعات برد یخچال ساید

به یاد داشته باشید که هیچ قطعه الکترونیکی از خرابی مصون نیست و هیچ یک از شرکت‌های سازنده نمی‌توانند ادعا کنند که محصولاتشان از هرگونه خرابی عاری است. مشکلات رایجی مانند خرابی فن‌ها، ترموستات معیوب، نیم سوز شدن برد اصلی و دیگر خرابی‌های متداول در یخچال‌ها وجود دارد که ممکن است باعث اختلال در عملکرد دستگاه شوند. با پیشرفت‌های چشمگیر در تکنولوژی، صنعت تولید لوازم خانگی تغییرات فراوانی را تجربه کرده است. به طور خاص، در یخچال‌های جدید، کنترل‌کننده‌های مکانیکی و ترموستات‌ها جای خود را به مدارات الکترونیکی داده‌اند که عملکرد بهتری را ارائه می‌دهند.

در یخچال‌های جدید، به جای استفاده از تایمر دیفراست، از برد الکترونیکی استفاده می‌شود که این تغییر باعث کاهش مصرف انرژی و بهبود کارایی دستگاه می‌گردد. یکی از اجزای مهم در این سیستم، ترمیستور است که وظیفه اعلام گزارش دمای داخل یخچال به برد الکترونیکی را بر عهده دارد و سپس برد برنامه مورد نظر را برای تنظیم و کنترل دما صادر می‌کند.

در واقع، برد الکترونیکی یخچال حکم مغز دستگاه را دارد که می‌تواند بخش‌های اصلی همچون فن یخچال و کمپرسور را کنترل کند. از سوی دیگر، مادر برد به عنوان برد اصلی یخچال شناخته می‌شود که مسئولیت کنترل تمامی اجزای دستگاه را بر عهده دارد. به عبارت دیگر، هر چیزی که بر روی عملکرد یخچال تاثیرگذار باشد، از طریق مادر برد انجام می‌شود.

اگر برد الکترونیکی یخچال دچار مشکل شود، یخچال قادر به سرد کردن فضای داخلی نخواهد بود. یکی از نشانه‌های خرابی برد، خاموش شدن چراغ‌ها، فن و دیگر اجزای یخچال است. با توجه به این که یخچال‌های مدرن به بردهای پیشرفته‌تر و تخصصی‌تر مجهز هستند که وظیفه کنترل بخش‌هایی مانند فن یخچال، درب‌ها، یخ‌ساز، سنسورها، المنت یخچال و کمپرسور را بر عهده دارند، توصیه می‌شود که در صورت بروز هر گونه نقص فنی در دستگاه، از دستکاری یخچال خودداری کرده و تعمیرات را به متخصص یخچال بسپارید.

علائم خرابی برد یخچال

همانطور که پیشتر اشاره شد، برد الکترونیکی به عنوان مغز یخچال عمل می‌کند و هر گونه مشکل در یخچال مستقیماً به این قطعه بستگی دارد. بنابراین، پیش از اقدام به تعمیر برد یخچال ساید بای ساید، برخی علائم هشداردهنده وجود دارند که نشان می‌دهند برد الکترونیکی دچار مشکل شده است.

این علائم معمولاً در تمام برندها مشابه هستند. حال به بررسی مهم‌ترین علائم خرابی برد یخچال می‌پردازیم:

⚠️ صفحه نمایش یخچال روشن نمی‌شود و اعداد روی آن خاموش هستند.
⚠️ صفحه نمایشگر یخچال به طور مکرر و با سرعت روشن و خاموش می‌شود.
⚠️ نمایش خطا یا ارور بر روی صفحه نمایش یخچال.
⚠️ قطعاتی مانند موتور، سیستم دیفراست و دیگر اجزا کار نمی‌کنند.
⚠️ دمای یخچال به درستی نمایش داده نمی‌شود.
⚠️ صدای ممتد بوق از یخچال به گوش می‌رسد.
⚠️ اگر یخچال شما خنک نمی‌کند یا سرمای کافی ندارد.
⚠️ یخچال برفک می‌زند و این مشکل ادامه دارد.
⚠️ کمپرسور خاموش است اما هر دو فن در حال کار کردن هستند.
⚠️ یخچال به صورت یکسره کار می‌کند و متوقف نمی‌شود.

در صورتی که با یکی از این علائم مواجه شدید، بهتر است هرچه سریع‌تر با یک متخصص یخچال تماس بگیرید تا مشکل برطرف شود و از خسارات بیشتر جلوگیری گردد.

شیوه عیب‌یابی و تعویض برد الکترونیکی یخچال

برای تشخیص و تعویض برد الکترونیکی یخچال، باید مراحل زیر را به ترتیب انجام دهید:

⚡ قطع برق یخچال: ابتدا برای ایمنی خود، برق یخچال را قطع کنید.
🔌 جدا کردن یخچال از برق: یخچال را به سمت جلو کشیده و از برق جدا نمایید تا هیچ گونه جریان الکتریکی به دستگاه وارد نشود.
🔧 دسترسی به برد الکترونیکی: یخچال را کمی حرکت دهید تا به راحتی به بخش برد کنترل یخچال دسترسی پیدا کنید.
🛠️ برداشتن پوشش برد الکترونیکی: پوشش محافظ صفحه برد الکترونیکی یخچال را با استفاده از پیچ‌گوشتی بردارید.
📍 مکان قرارگیری برد: توجه داشته باشید که محل قرارگیری برد الکترونیکی ممکن است بسته به مدل و برند یخچال متفاوت باشد. معمولاً این برد ممکن است در داخل یخچال، پشت یخچال یا در دیوار جانبی و سقف دستگاه قرار گیرد.
🔩 باز کردن پیچ‌ها: با استفاده از پیچ‌گوشتی، پیچ‌های نگهدارنده پوشش برد الکترونیکی را باز کرده و پوشش را به آرامی خارج کنید.
📸 جدا کردن سیم‌ها: قبل از جدا کردن سیم‌ها از برد، از آن‌ها عکس بگیرید تا در هنگام نصب برد جدید به راحتی بتوانید سیم‌ها را به درستی متصل کنید.
🧰 باز کردن اتصالات: با توجه به نوع اتصال‌دهنده‌ها، ممکن است نیاز باشد تا از پیچ‌گوشتی یا انبردست برای باز کردن اتصالات استفاده کنید.
🔌 جدا کردن کامل سیم‌ها: کلیه سیم‌ها را از صفحه برد الکترونیکی جدا کنید.
📦 خارج کردن برد الکترونیکی: برد الکترونیکی یخچال را با استفاده از پیچ‌گوشتی از جای خود آزاد کرده و آن را خارج کنید.
🔄 جایگذاری برد جدید: با استفاده از پیچ‌گوشتی، زبانه‌های پلاستیکی برد جدید را به محل مناسب خود متصل کرده و پس از آن سیم‌ها را طبق عکس‌های گرفته شده در مراحل قبل، به برد جدید وصل کنید.

با انجام این مراحل، می‌توانید برد الکترونیکی یخچال را به راحتی تعویض کرده و دستگاه خود را دوباره به حالت عملیاتی برگردانید.

مدار الکتریکی یخچال ساید بای ساید

مدار الکتریکی یخچال یکی از اجزای حیاتی دستگاه است که می‌تواند عامل بسیاری از مشکلات و اختلالات ایجاد شده در عملکرد یخچال باشد. برای درک بهتر این موضوع، ابتدا باید به معرفی مفاهیم پایه‌ای پرداخته شود تا فهم و درک موضوع برای شما آسان‌تر گردد.

ممکن است بسیاری از افراد به‌خصوص کسانی که با مفاهیم الکتریکی آشنایی کمی دارند، به درستی با مفهوم مدار الکتریکی آشنا نباشند. مدار به مجموعه‌ای از قطعات الکتریکی و المان‌ها گفته می‌شود که به هم متصل شده‌اند و جریان الکتریکی از آن‌ها عبور می‌کند. برای مثال، در یک مدار ساده، یک باتری، دو لامپ، سیم‌ها و یک سوئیچ الکترونیکی وجود دارند که به هم وصل شده و یک مدار را تشکیل می‌دهند.

مدار یخچال و فریزر نیز دقیقاً مانند مثال ساده بالا از اتصال چند المان الکتریکی به یکدیگر تشکیل شده است. وظیفه اصلی مدار الکتریکی در دستگاه‌های الکتریکی، از جمله یخچال، کنترل و مهار ولتاژ، جریان و فرکانس‌های داخلی مدار است. به عبارت دیگر، این مدار به حفظ عملکرد درست دستگاه و جلوگیری از نوسانات برقی کمک می‌کند.

در یخچال و فریزر، این مدار مسئول انتقال و توزیع صحیح انرژی الکتریکی به بخش‌های مختلف دستگاه از جمله کمپرسور، فن‌ها، ترموستات‌ها و دیگر اجزا است. اختلال یا آسیب در این مدار می‌تواند باعث مشکلات جدی در دستگاه شود که ممکن است حتی منجر به خرابی‌های غیرقابل تعمیر گردد.

نقشه مدار الکتریکی یخچال ساید بای ساید

مدار الکتریکی یخچال‌های ساید بای ساید معمولاً پیچیده‌تر از مدل‌های معمولی است. این پیچیدگی به دلیل اجزای اضافی و ویژگی‌های پیشرفته در این یخچال‌ها مانند یخ‌ساز، سیستم دیفراست و کنترل‌های دیجیتال است. بنابراین، مدار الکتریکی یخچال‌های ساید بای ساید با مدارهای یخچال‌های معمولی تفاوت‌های قابل توجهی دارند.

آشنایی با نحوه عملکرد این مدارها و تشخیص مشکلات آن‌ها می‌تواند به تعمیرات بهتر و سریع‌تر کمک کند. در تصاویر زیر، مدار الکتریکی یخچال ساید بای ساید به صورت ساده و گرافیکی نمایش داده شده است تا درک بهتری از عملکرد آن داشته باشید.

قطعات بکار رفته روی برد معمولی و برد اینورتر یخچال

برد الکترونیکی یخچال یکی از اجزای حیاتی دستگاه است که وظیفه کنترل و هماهنگ‌سازی عملکرد بخش‌های مختلف یخچال را بر عهده دارد. بسته به نوع یخچال، برد الکترونیکی می‌تواند متفاوت باشد. به طور کلی، برد یخچال‌های معمولی و برد یخچال‌های اینورتر از قطعات مشابهی تشکیل شده‌اند، اما تفاوت‌های زیادی در نحوه عملکرد و اجزای آن‌ها وجود دارد. در این متن، به بررسی قطعات بکار رفته در این دو نوع برد می‌پردازیم و تفاوت‌های آن‌ها را توضیح می‌دهیم.

1. برد الکترونیکی یخچال معمولی

برد الکترونیکی یخچال‌های معمولی شامل قطعات پایه‌ای است که به مدیریت عملکرد دستگاه کمک می‌کنند. برخی از قطعات مهم بکار رفته در برد یخچال معمولی عبارتند از:

• میکروکنترلر: مغز برد که تمام پردازش‌ها و فرمان‌ها را کنترل می‌کند.

• ترموستات: قطعه‌ای که برای کنترل دمای یخچال و تنظیم عملکرد کمپرسور استفاده می‌شود.

• سوئیچ‌ها و رله‌ها: برای کنترل جریان الکتریکی به کمپرسور و دیگر اجزا.

• فیوز: برای حفاظت از مدار و جلوگیری از خرابی در صورت بروز مشکل یا نوسانات جریان برق.

• خازن‌ها: برای ذخیره انرژی و کمک به عملکرد بهینه کمپرسور و سایر بخش‌ها.

• دیودها و ترانزیستورها: برای کنترل جریان برق و جلوگیری از نوسانات.

• سیم کشی و کانکتورها: برای اتصال قطعات مختلف برد به یکدیگر.

در یخچال‌های معمولی، برد به صورت ساده‌تر و به کمک قطعات پایه‌ای کار می‌کند و تنظیمات مانند دمای ثابت را کنترل می‌کند.

2. برد الکترونیکی یخچال اینورتر

یخچال‌های اینورتر در مقایسه با یخچال‌های معمولی پیشرفته‌تر هستند. این یخچال‌ها از تکنولوژی اینورتر برای کنترل سرعت کمپرسور استفاده می‌کنند که باعث کاهش مصرف انرژی و بهبود عملکرد دستگاه می‌شود. در این یخچال‌ها، برد الکترونیکی پیچیده‌تری نسبت به بردهای معمولی استفاده می‌شود و قطعات بیشتری برای بهبود عملکرد دستگاه در نظر گرفته شده است. برخی از قطعات مهم بکار رفته در برد یخچال اینورتر عبارتند از:

• میکروکنترلر پیشرفته‌تر: برای پردازش دقیق‌تر و مدیریت بهینه‌تر تمام اجزای یخچال.

• اینورتر: قطعه‌ای که برای کنترل سرعت کمپرسور استفاده می‌شود. اینورتر اجازه می‌دهد که کمپرسور به طور مداوم و با سرعت متغیر کار کند تا مصرف انرژی کاهش یابد.

• ترانزیستورهای قدرت (IGBT): برای کنترل و تنظیم ولتاژ و جریان الکتریکی به کمپرسور.

• سنسورها: از جمله سنسورهای دما و رطوبت که برای کنترل دقیق‌تر دما در داخل یخچال به کار می‌روند.

• خازن‌های ویژه: برای ذخیره و تنظیم انرژی به طور بهینه‌تر و کاهش تلفات انرژی.

• مدارهای کنترل دیجیتال: برای انجام محاسبات پیچیده و کنترل دقیق‌تر عملکرد اجزای یخچال.

• رله‌های الکترونیکی: برای کنترل برق ورودی و خروجی و تنظیم سرعت کمپرسور و دیگر اجزای یخچال.

• دیودها و ترانزیستورهای خاص: برای مدیریت بهتر جریان الکتریکی و کاهش تداخل‌های الکتریکی.

برد یخچال اینورتر علاوه بر اینکه کنترل بهتری بر عملکرد کمپرسور دارد، می‌تواند در مصرف انرژی به طور چشمگیری صرفه‌جویی کند. این برد قادر است به طور دقیق‌تر به نیازهای یخچال پاسخ دهد و از تغییرات ناگهانی دما جلوگیری کند. همچنین، به دلیل کاهش سرعت کمپرسور در زمان‌های غیر ضروری، سر و صدای کمتری در هنگام کار یخچال تولید می‌شود.

3. تفاوت‌های اصلی بین برد یخچال معمولی و یخچال اینورتر

• کنترل کمپرسور: در یخچال‌های معمولی، کمپرسور به طور ثابت روشن و خاموش می‌شود، در حالی که در یخچال‌های اینورتر، سرعت کمپرسور به صورت متغیر و دقیق تنظیم می‌شود تا مصرف انرژی کاهش یابد.

• مصرف انرژی: یخچال‌های اینورتر به دلیل تنظیمات دقیق‌تر مصرف انرژی و کاهش سرعت کمپرسور در زمان‌های غیر ضروری، به طور قابل توجهی انرژی کمتری مصرف می‌کنند.

• کارایی: برد یخچال‌های اینورتر پیچیدگی بیشتری دارد و عملکرد دستگاه را به صورت دقیق‌تر و بهینه‌تر کنترل می‌کند.

• صدای دستگاه: یخچال‌های اینورتر به دلیل عملکرد نرم‌تر کمپرسور، صدای کمتری تولید می‌کنند.

• هزینه و تعمیرات: یخچال‌های اینورتر به دلیل پیچیدگی بیشتر، معمولاً هزینه‌های تعمیرات و تعویض قطعات بالاتری دارند، اما در بلند مدت به دلیل صرفه‌جویی در مصرف انرژی، به صرفه‌تر هستند.

برد الکترونیکی یخچال‌های اینورتر و معمولی از لحاظ عملکرد و قطعات بکار رفته تفاوت‌های چشمگیری دارند. برد یخچال اینورتر با استفاده از تکنولوژی‌های پیشرفته‌تر، به طور کارآمدتری انرژی مصرف می‌کند و عملکرد دستگاه را بهینه می‌کند. در مقابل، برد یخچال‌های معمولی ساده‌تر و مقرون به صرفه‌تر است، اما توانایی کنترل دقیق‌تری بر مصرف انرژی و عملکرد دستگاه ندارد. انتخاب بین این دو نوع برد بستگی به نیازها و بودجه شما دارد، اما برای کسانی که به دنبال کاهش مصرف انرژی و عملکرد بهینه هستند، یخچال‌های اینورتر گزینه مناسبی خواهند بود.
