آموزش بازکردن دسته ایکس باکس Xbox One S

لوازم صوتی و تصویری

مشکل خرابی و گیر کردن دکمه ها بعد از یک مدت در دسته های بازی یک مشکل اساسی و اعصاب خرد کن می باشد که ممکن است برای همه پیش آید. همینطور ممکن است بعد از یک مدت طولانی قطعات داخلی دسته های بازی به مشکل بر بخورد و نیاز به تعمیر و یا تعویض داشته باشند. در این مطلب ما نحوه باز کردن صحیح دسته بازی های XBOX ONE را به شما آموزش می دهیم.

آموزش بازکردن دسته ایکس باکس Xbox One S
دسته‌بندی: لوازم صوتی و تصویری

آموزش بازکردن دسته ایکس باکس Xbox One S

قبل از باز کردن Joysticks آن را خاموش کرده و از ایمنی آن مطمئن می شویم.
با کشیدن درپوش باتری به سمت بالا شروع می کنیم تا آن را برداریم.
اگر باتری دارد آن را از دستگاه خارج می کنیم.

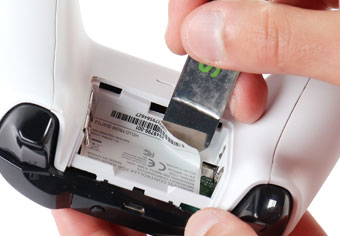

با استفاده از spatula iSesamo، برچسب زیر باتری را جدا می کنیم تا پیچ آن نمایان شود.

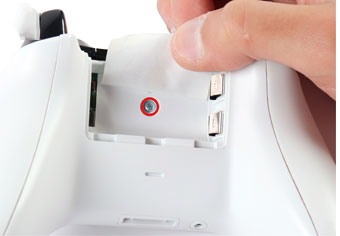

با پیچ گوشتی T8 پیچ مشخص شده به رنگ قرمز را باز می کنیم.

محل قرارگیری پیچ joystickمحل قرارگیری پیچ joystick

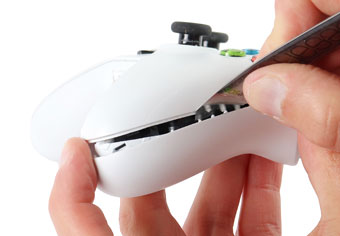

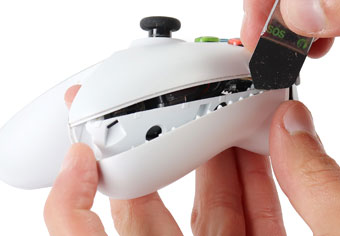

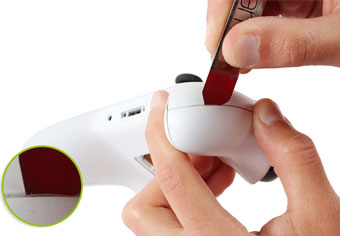

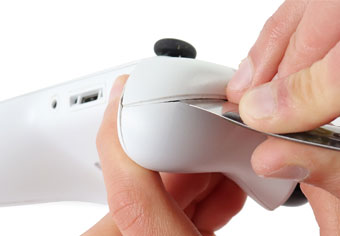

با ابزار iSesamo به آرامی از سمت راست یا چپ joystick مطابق عکس شروع به باز کردن می کنیم.
باید مراقب باشیم که پلاستیک آن نشکند.

طریقه باز کردن joystickطریقه باز کردن joystick

طریقه باز کردن joystickطریقه باز کردن joystick

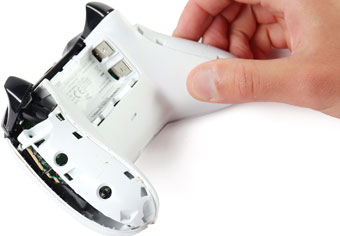

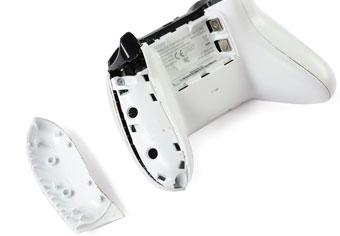

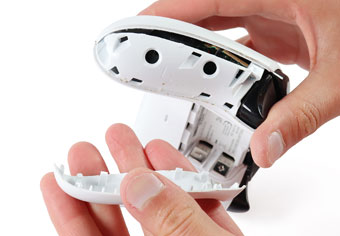

دو روکش سمت راست و چپ را از joystick خارج می کنیم.

برداشتن روکشبرداشتن روکش

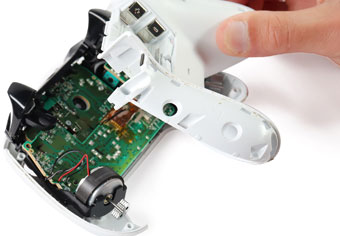

سپس 4 پیچ مشخص شده را با همان پیچ گوشتی باز می کنیم و بعد درپوش پشت کنترلر را جدا می کنیم.

برداشتن درپوشبرداشتن درپوش

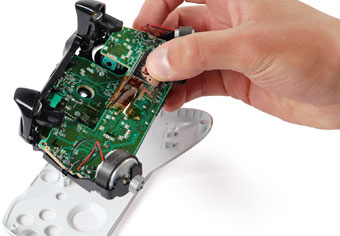

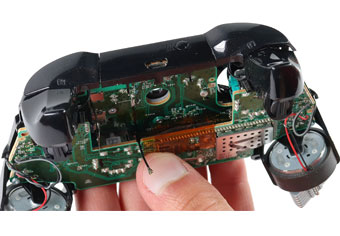

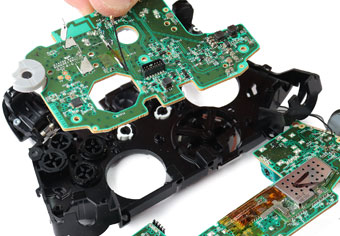

تنها کاری که باید انجام دهیم این است که به آرامی کل مادربرد را از کنترلر بیرون بکشیم.

بورد joystickبورد joystick

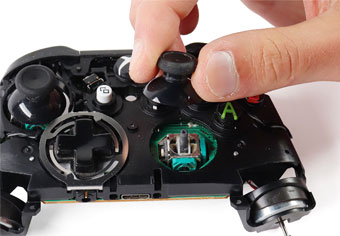

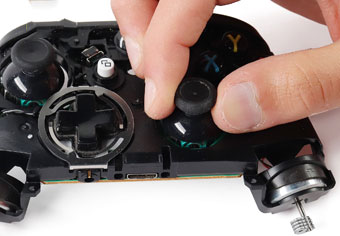

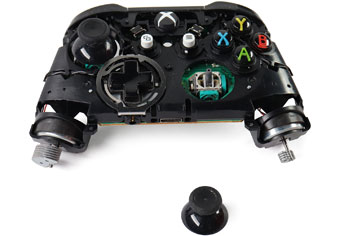

دو کلاه جوی استیک را به آرامی بیرون می آوریم

جداسازی کلاهجداسازی کلاه

جداسازی کلاهجداسازی کلاه

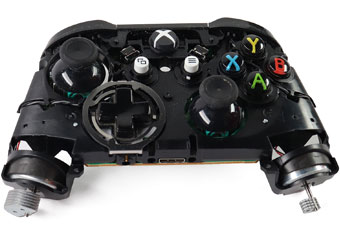

دو درپوش شوک جوی استیک برای کنترلر Xbox One S برداشته می شود.
اگر فرسوده بود، این قطعه را تعویض می کنیم.
برای جدا کردن دکمه های LB و RB طبق مراحل زیر عمل می کنیم.
مجموعه دکمه های RB و LB بلوکی را تشکیل می دهد و در بالای مادربرد قرار دارد.
محل قرارگیری دکمه های LB و RB

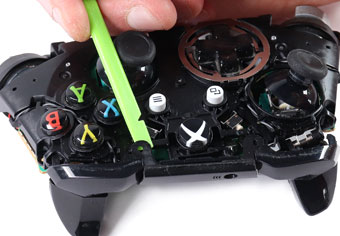

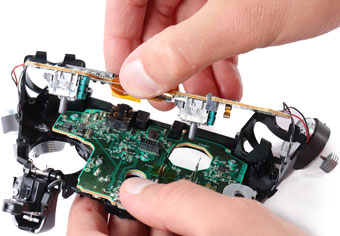

برای جدا کردن قسمت اول مجموعه دکمه های RB و LB از spudger استفاده می کنیم. سپس طرف دوم را برداریم. می توانیم تمام دکمه ها را استخراج کنیم.

جداسازی دکمه های joystickجداسازی دکمه های joystick

جداسازی دکمه های joystickجداسازی دکمه های joystick

برای باز کردن دکمه ها و دکمه های لاستیکی کنترلر به صورت زیر اقدام می کنیم.

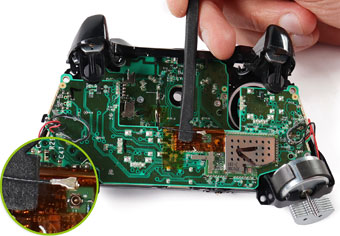

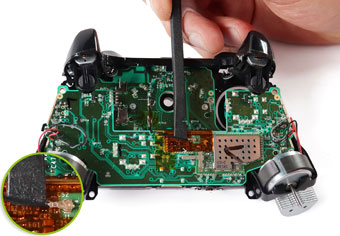

ابتدا با استفاده از ابزاری کابل اتصال را جدا می کنیم.

کابل اتصال دکمه هاکابل اتصال دکمه ها

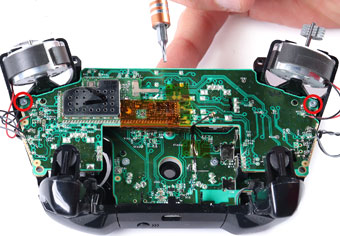

سپس 2 پیچ مشخص شده را با استفاده از پیچ گوشتی T6 باز می کنیم.

باز کردن پیچ

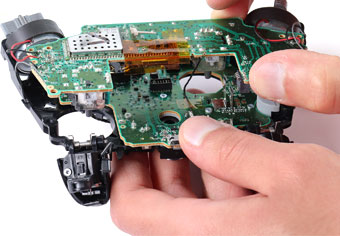

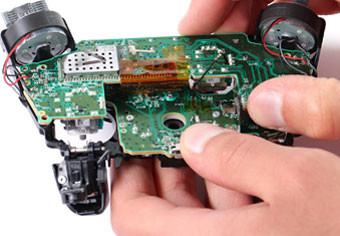

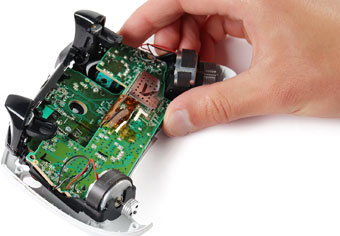

با دقت مادربرد را بلند می کنیم تا از هر طرف به ویبراتور دسترسی آزاد داشته باشیم.
باید توجه داشته باشیم که تعدادی کابل به مادربرد متصل است و نباید کشیده شود.

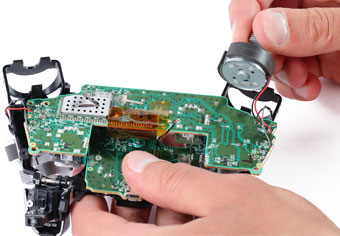

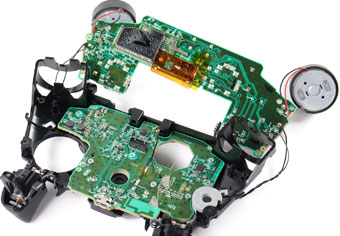

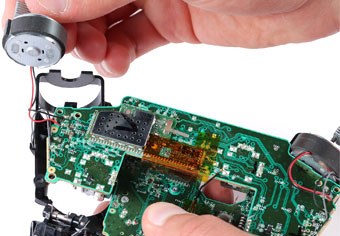

ویبراتورها را از دو طرف جدا می کنیم. آنها نیز به مادربرد وصل شده اند.

ویبراتور joystickویبراتور joystick

ویبراتور joystickویبراتور joystick

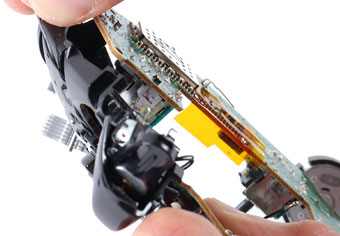

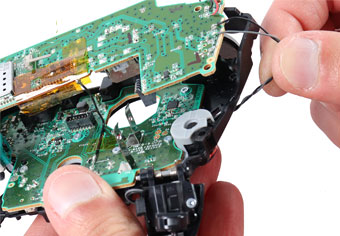

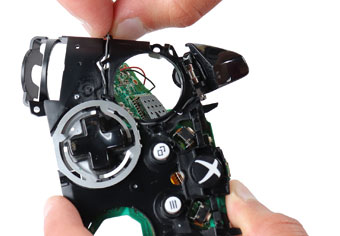

مادربرد را دوباره بلند می کنیم تا کابل متصل به طرفین شاسی کنترلر را جدا کنیم.

جداسازی کابل طرفینجداسازی کابل طرفین

جداسازی کابل طرفینجداسازی کابل طرفین

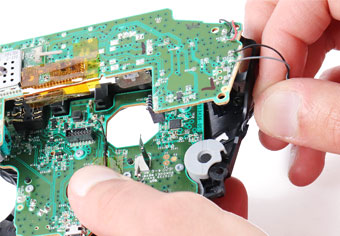

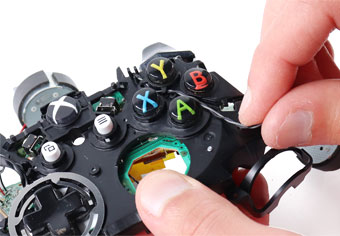

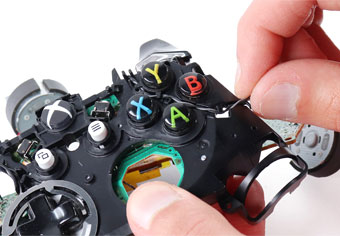

همینطور ادامه می دهیم تا کابل از قسمت جلوی مادربرد هم جدا شود. با چرخش مادربرد راحت تر می توانیم اینکار را انجام دهیم.

جداسازی کابلجداسازی کابل

جداسازی کابلجداسازی کابل

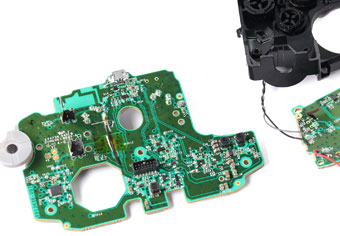

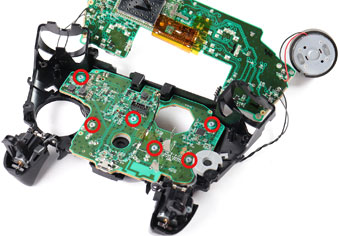

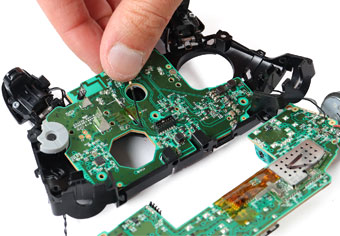

پیچ های مشخص شده را با همان پیچ گوشتی باز می کنیم سپس کارت USB-C را به آرامی برمی داریم.

باز کردن پیچباز کردن پیچ

باز کردن پیچباز کردن پیچ

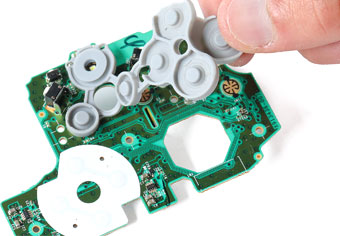

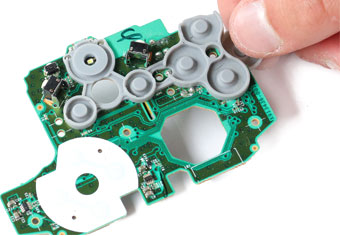

تمام کاری که باید انجام دهیم حذف لاستیک دکمه XYBA است.

دکمه لاستیکی joystickدکمه لاستیکی joystick

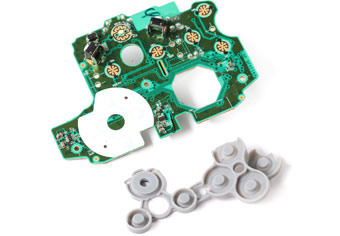

دکمه های لاستیکی موجود در کنترلر Xbox One S برداشته می شوند. در صورت لزوم می توانیم آن را جایگزین کنیم.

دکمه لاستیکی joystick

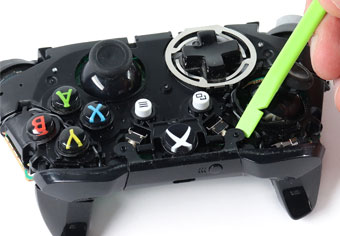

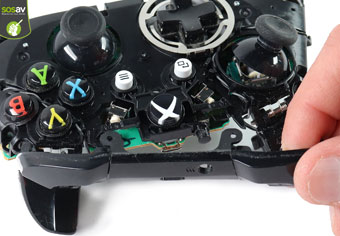

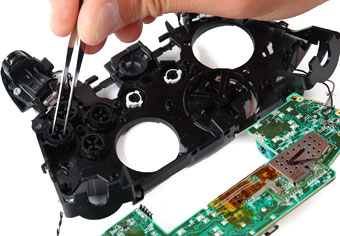

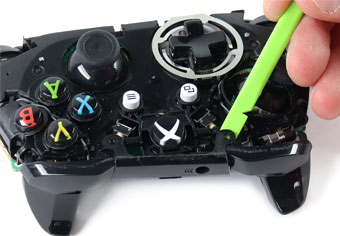

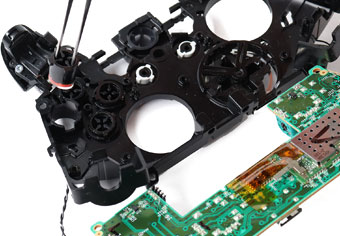

با استفاده از انبردست، دکمه های قرار داده شده در قاب کنترلر را یک به یک جدا می کنیم.

جداسازی دکمه هاجداسازی دکمه ها

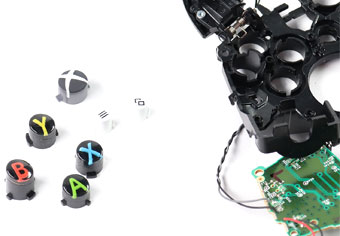

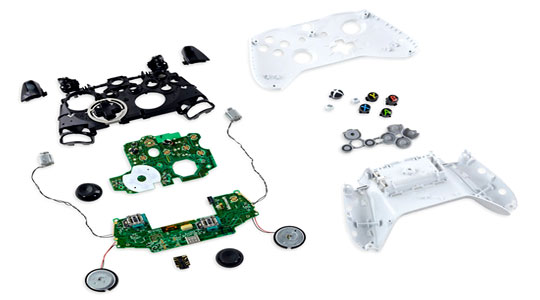

و حالا به این شکل دکمه ها از joystick جدا شده اند و در صورت لزوم می توان آن ها را جایگزین کرد.

دکمه های joystick
