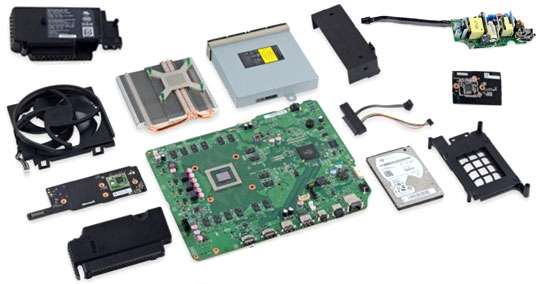

راهنمای باز کردن قطعات xbox one s

لوازم صوتی و تصویری

باوجود ساختار بسته کنسول ها،گاهی اوقات لازم می شود به درون دستگاه خود نگاهی بیاندازید.در حالی که مایکروسافت به شدت به کاربران توصیه می کند که کنسول ایکس باکس خود را باز نکنند.

راهنمای باز کردن قطعات xbox one s
دسته‌بندی: لوازم صوتی و تصویری

راهنمای باز کردن قطعات xbox one s

در اینجا روش باز کردن کنسول بصورت توضیح و شکل آورده شده است تا شما اگر لازم شد بتوانید خودتان کنسول ایکس باکس را باز کنید.

باز کردن قطعات ایکس باکس One S

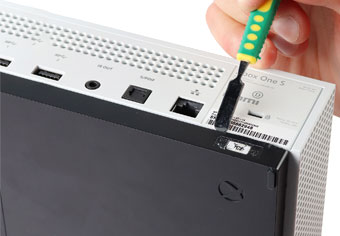

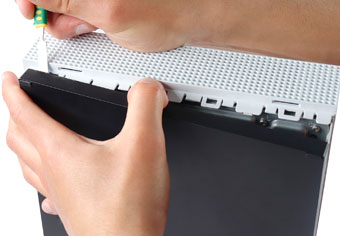

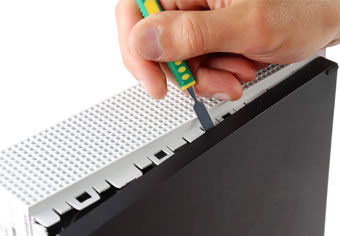

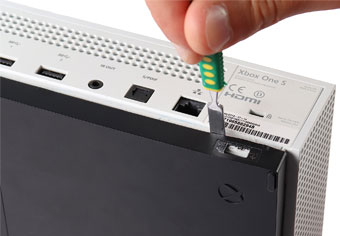

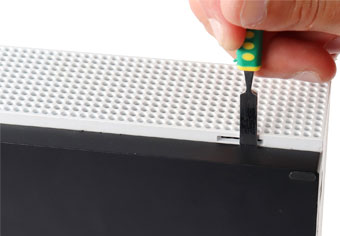

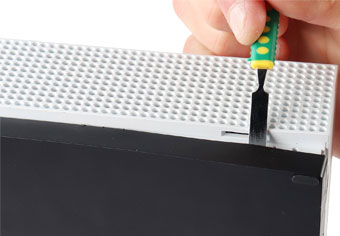

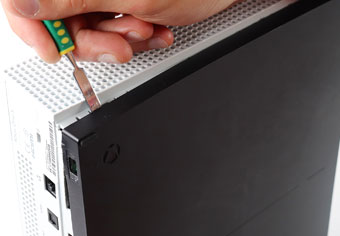

جهت بازکردن دستگاه ایکس باکس One S لازم است که کابل برق و کابلهای HDMI، جوی استیک، لوازم جانبی و... را از دستگاه جدا کرده و سپس دستگاه را خاموش کنیم.ابزار اسپاتول را مطابق عکس در قسمت عقب دستگاه بین کاور مشکی و پوشش بالایی قرار می دهیم و به آرامی آن را آزاد می کنیم و تمام درب را به همین شکل از دستگاه آزاد می کنیم. مهم نیست که از کدام طرف دستگاه شروع می کنیم.

باز کردن xboxباز کردن xbox

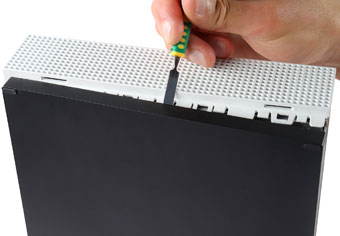

طرف دیگر دستگاه را نیز همانند بالا باز می کنیم.
به آرامی ابزار اسپاتولا را تا انتها بکشید تا درب کاملا باز شود.

باز کردن xboxباز کردن xbox

باز کردن xboxباز کردن xbox

به وسیله این ابزار درب مقابل دستگاه را نیز باز می کنیم.

باز کردن xboxباز کردن xbox

قسمت آخر دستگاه را نیز به همین صورت باز می کنیم و حالا می توانیم جلد زیر دستگاه را جدا کنیم.
پوشش پایین برداشته می شود.

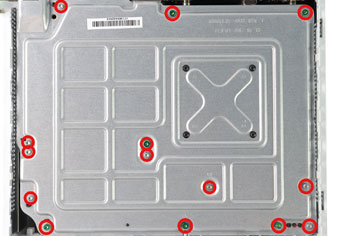

با پیچ گوشتی T10، 14 پیچ مشخص شده را باز می کنیم.

باز کردن xbox

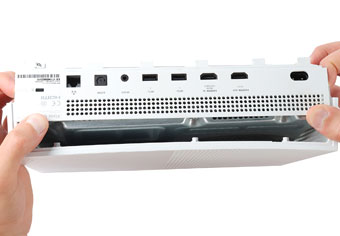

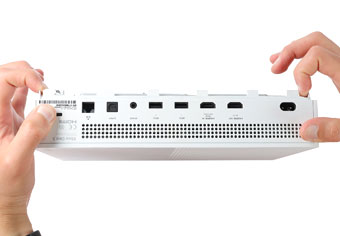

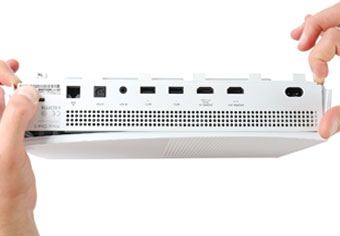

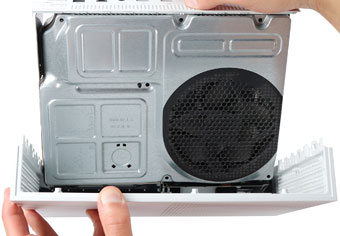

تمام کاری که باید انجام دهیم این است که پوشش بالایی را به آرامی از بقیه کنسول جدا کنیم.

باز کردن xboxباز کردن xbox

باز کردن xboxباز کردن xbox

پوشش بالا برداشته می شود

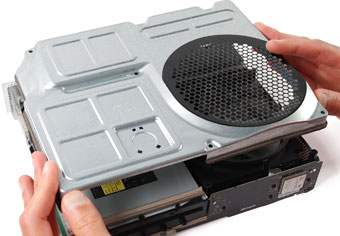

حالا می توانیم قاب فلزی را بلند کرده و از آن جدا کنیم.

باز کردن xboxباز کردن xbox

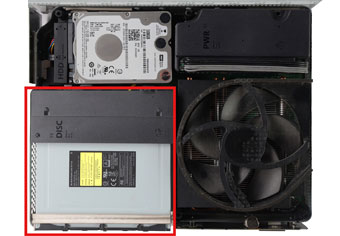

محل قرارگیری Blu-Ray در عکس مشخص شده است
برای باز کردن آن، ابتدا باید هارد دیسک را جدا کنیم.
گوشه پایین هارد را بلند می کنیم و هارد را کاملا بیرون می آوریم.

blurayبرداشتن هارد

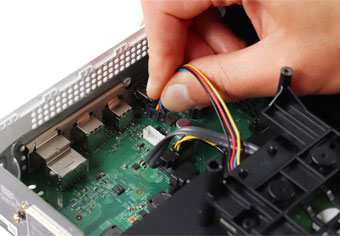

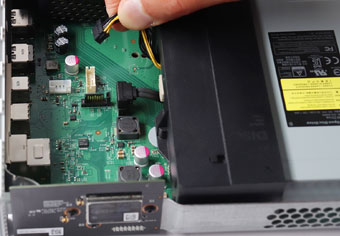

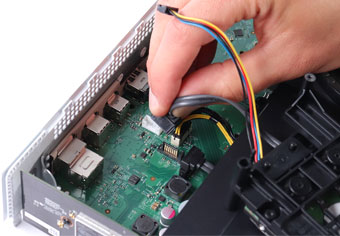

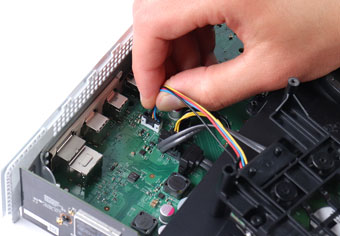

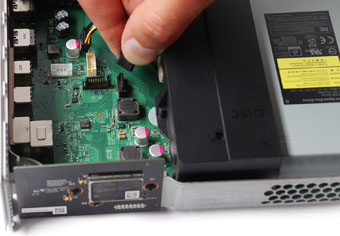

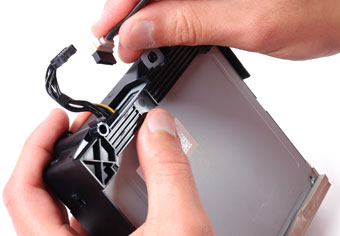

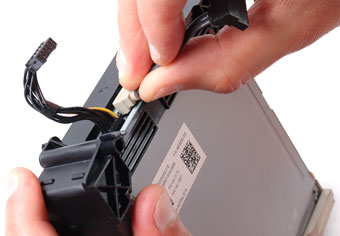

سپس 2 عدد کابل متصل به دستگاه را جدا می کنیم.

جدا کردن کابل هاردجدا کردن کابل هارد

جدا کردن کابل هاردجدا کردن کابل هارد

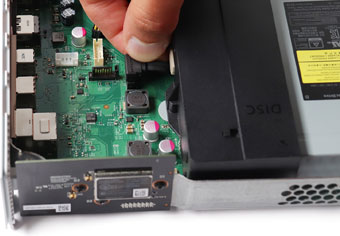

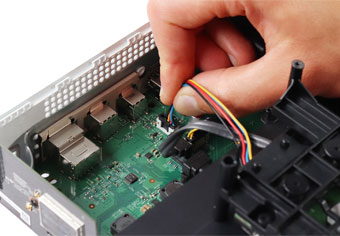

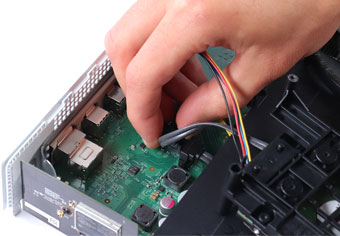

حال به راحتی دو سوکت Blu-Ray را از روی برد جدا می کنیم

جدا کردن کابل BluRayجدا کردن کابل BluRay

جدا کردن کابل BluRayجدا کردن کابل BluRay

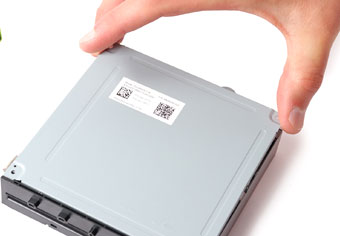

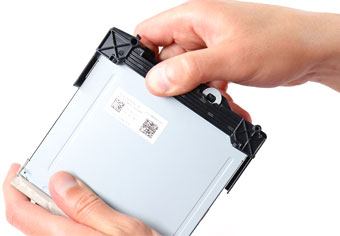

برای خارج کردن آن از دستگاه، درایو Blu-Ray را بلند می کنیم و از دستگاه خارج می کنیم.
درایو Blu-ray اکنون جدا شده است.
در مراحل زیر نحوه دستیابی مادربرد Blu-Ray Player را مشاهده می کنیم. اما مرحله آخر نیاز به لحیم کاری با دقت بالا دارد. عملیاتی دشوار که نیاز به تخصص و دانش دارد.

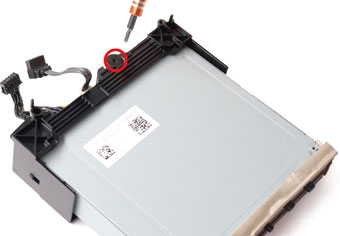

با استفاده از پیچ گوشتی فیلیپس، پیچ مشخص شده را باز می کنیم.

باز کردن blu-ray

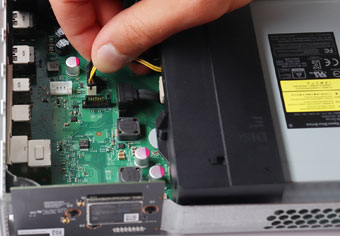

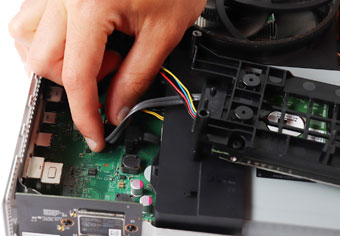

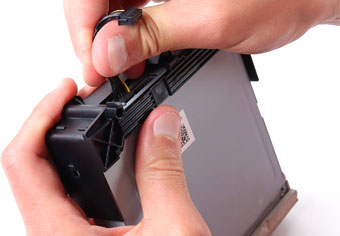

سپس دو کابل برق را جدا می کنیم.

باز کردن blu-rayباز کردن blu-ray

باز کردن blu-rayباز کردن blu-ray

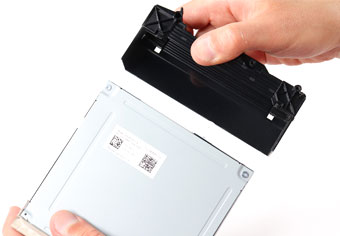

محافظ پلاستیکی را از از درایو جدا می کنیم.

باز کردن blu-rayباز کردن blu-ray

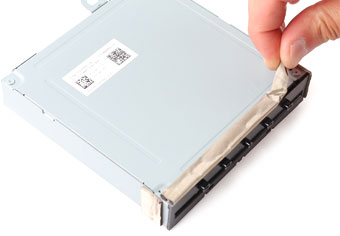

چسب محافظ را برمیداریم.

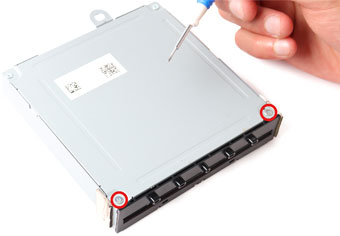

سپس 2 پیچ مشخص شده در عکس را باز می کنیم.

باز کردن blu-rayباز کردن blu-ray

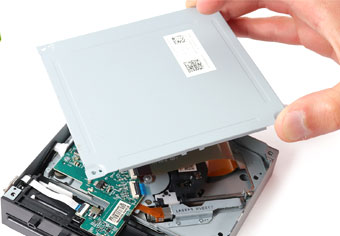

درب فلزی را بلند می کنیم.

باز کردن blu-rayباز کردن blu-ray

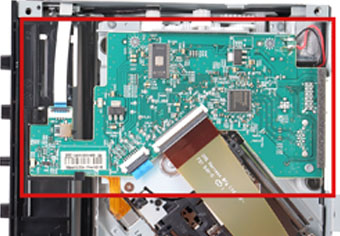

مادربرد Blu-Ray با رنگ قرمز مشخص شده است.
برای تعویض مادربرد جدید باید توجه داشته باشیم که بورد اصلی درایو را جایگزین کنیم، در غیر این صورت کنسول درایو را نمی شناسد. به این دلیل که بورد blu-ray با مادربرد xbox باید مطابقت داشته باشد.

Board Blu-Ray

جداسازی مادربرد و فن Xbox One S

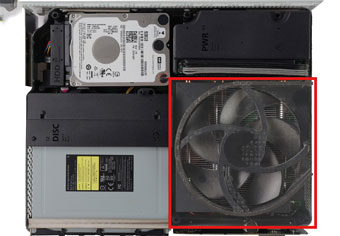

محل قرارگیری فن به رنگ قرمز مشخص شده است. برای جدا کردن آن از دستگاه ابتدا 4 پیچ فیلیپس به رنگ قرمز را باز می کنیم.

fan     باز کردن fan

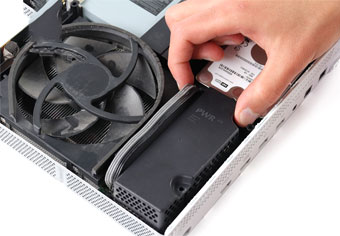

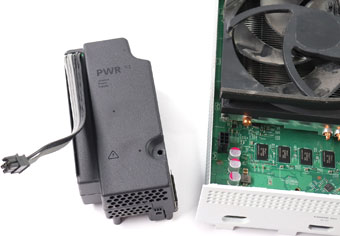

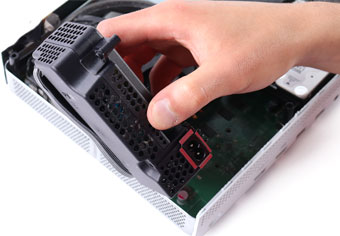

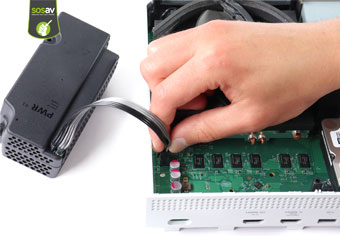

منبع تغذیه را به آرامی بیرون می آوریم.
ابتدا باید کابل را جدا کنیم تا بتوانیم کاملاً آن را از دستگاه خارج کنیم.

باز کردن fanباز کردن fan

باز کردن fanباز کردن fan

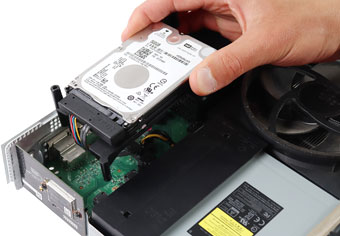

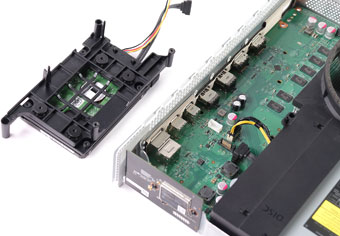

هارد دستگاه را 180 درجه کج کرده و بیرون می آوریم.

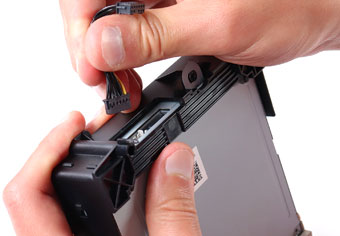

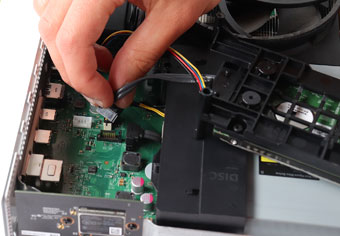

باید توجه داشته باشیم که ابتدا کابل های برق هارد را از دستگاه جدا کنیم.ل جدا می کنیم.

باز کردن hardباز کردن hard

باز کردن hardباز کردن hard

هارد دیسک آزاد شده و تا حدی جدا شده است.

باز کردن hard

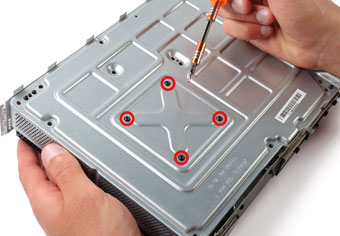

از پیچ گوشتی T9 برای باز کردن 4 پیچ مشخص شده به رنگ قرمز استفاده می کنیم.
سپس آن را جدا می کنیم.

باز کردن fanباز کردن fan

باز کردن fanباز کردن fan

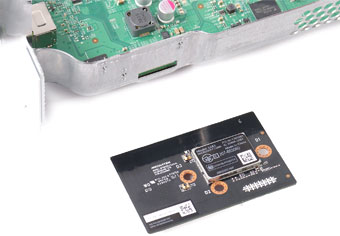

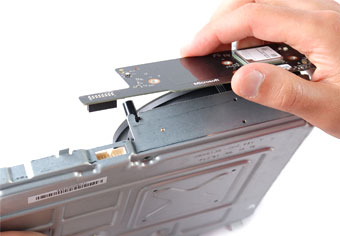

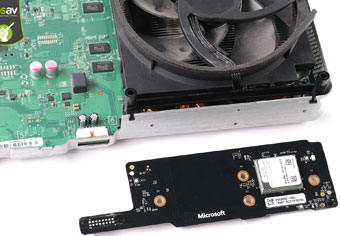

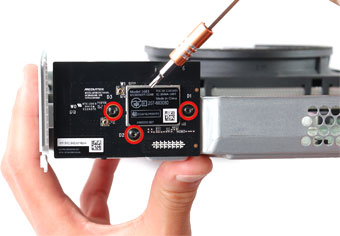

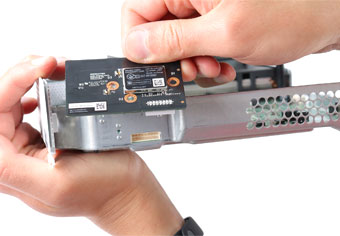

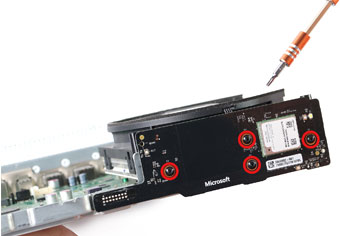

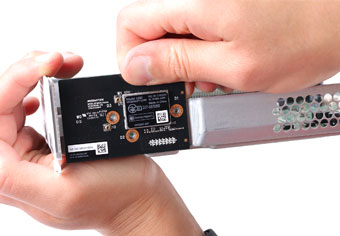

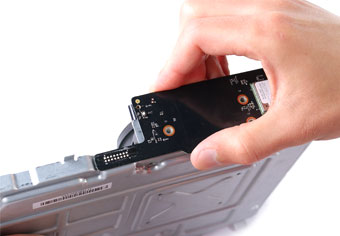

مجدد با استفاده از پیچ گوشتیT9 ، سه پیچ به رنگ قرمز را باز می کنیم و کارت wifi را از دستگاه جدا می کنیم.

باز کردن wifiباز کردن wifi

باز کردن wifiباز کردن wifi

درپوش پلاستیکی فن را جدا می کنیم.

باز کردن fanباز کردن fan

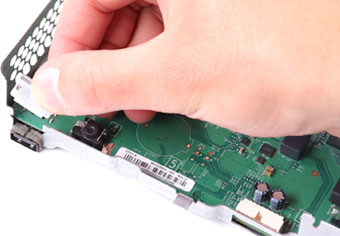

با استفاده از یک پیچ گوشتی مسطح یا اسپاتول، درپوش فلزی که درگاه USB را پوشانده، جدا می کنیم.

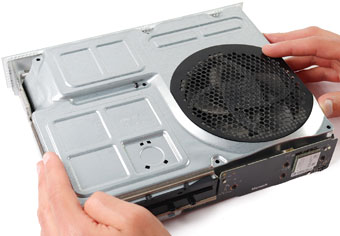

سپس فن و مادربرد را به صورت کامل از پوشش فلزی خارج می کنیم.

باز کردن fanباز کردن fan

باز کردن fanباز کردن fan

حالا مادربرد و فن را به صورت مجزا از هم باز می کنیم.

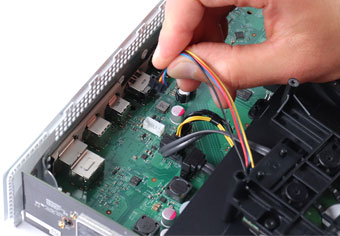

کابل فن را جدا می کنیم.

باز کردن fanباز کردن fan

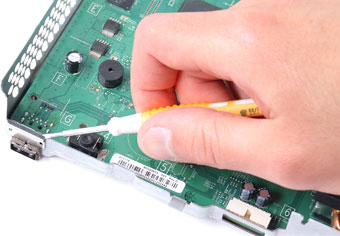

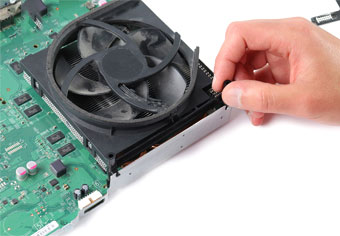

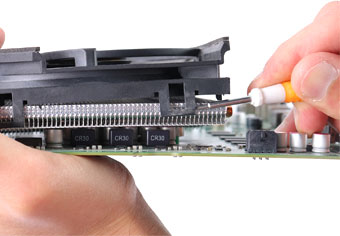

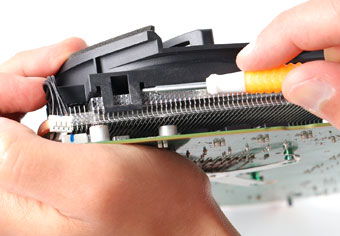

دوباره با پیچ گوشتی مسطح، گوشه ی اول فن را جدا می کنیم.
از طرفین تکرار می کنیم تا وقتی که فن به طور کامل از مادربرد جدا شود.

باز کردن fanباز کردن fan

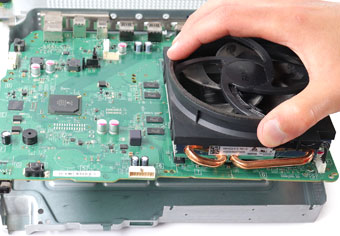

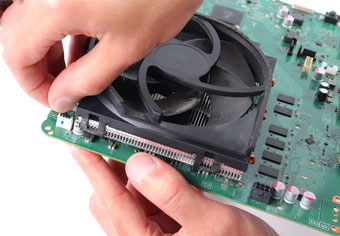

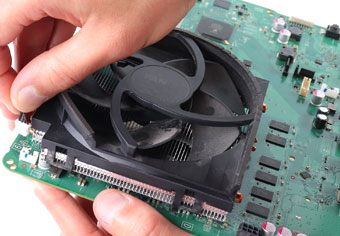

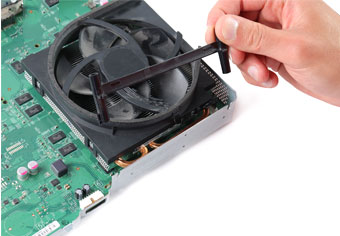

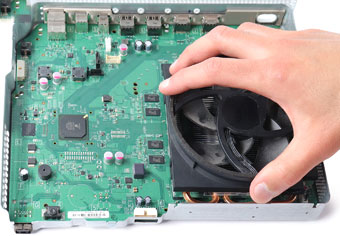

فن را از روی مادربرد بلند می کنیم.
اکنون مادربرد و فن Xbox One S از هم جدا هستند.
