كيسه هوا در خودرو چگونه كار ميكند؟

Print
5 رای 16 از 5

برای اموزش طرز کار سیستم کیسه هوا  لازم است بدانیم یکی از جدیدترین سیستمهایی است که در اکثر خودروهایی که استاندارد های جهانی را رعایت می نمایند به کار می رود کیسه هوا نقش بسیاری در تصادفات بازی می نماید در حال حاضر کمربند ایمنی کمربند سفت کن و کیسه هوا موثرترین سیستمهای محافظت در هنگام تصادف شدید به شمار می روند وقتی سرعت اتومبیل از 40 کیلومتر در ساعت بیشتر باشد کمربند به تنهایی کافی نیست تحقیقات پس از حوادث رانندگی نشان داده است کهدر 68 درصد موارد کیسه هوا سطح خوبی را تامین می کند بر اساس بررسی های به عمل امده پیش بینی می شود که اگر خودروها در سرتاسر جهان به کیسه هوا مجهز شوند تعدا د مقتولان حوداث رانندگی در هر سال بیش از 50000 نفر کاهش می یابد روشی که امروزه برای ساخت کیسه هوا متداولتر است مجتمع کردن اجزای لازم به صورت یک واحد است بدین ترتیب مقدار سیمکشی و اتصالات کاهش و اعتماد پذیری سیستم افزایش می یابد نوعی سیستم پایش را نیز باید در کیسه هوا تعبیه کرد زیرا این کیسه را نمی توان امتحان کرد و اصولا فقط یک بار کار می کند.

آموزش طرز کار کیسه هوا در خودرو ها طریقه بستن کیسه هوا و رعایت مسایل ایمنی در ماشین

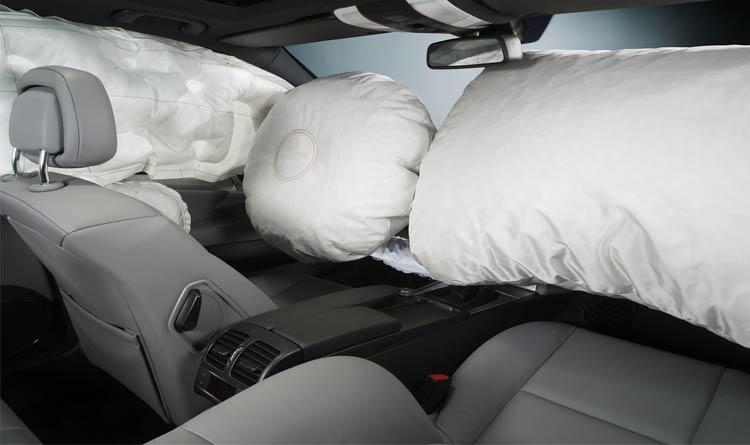

طرز کار کیسه هوا:

  1. وقتی خودرویی با سرعت حدود 35 کیلومتر در ساعت با سر تصادف کند رویدادهای زیر به ترتیب رخ می دهند.
  2. پیش از برخورد راننده در وضعیت عادی نشسته است.
  3. در حدود 15 میلی ثانیه پس از برخورد خودرو به شدت شتاب منفی پیدا می کند و کیسه هوا در استانه راه اندازی قرار می گیرد.
  4. مشتعل ساز سوخت موجود در باد کننده را مشتعل می کند.
  5. پس از حدود 30 میلی ثانیه کیسه هوا باز می شود در این لحظه با مچاله شدن بخشهای از جلو خودرو راننده به جلو پرتاب شده و کمربند ایمنی بسته به نوع ان قفل یا سفت شده است.
  6. در حدود 40 میلی ثانیه پس از برخورد کیسه هوا کاملا باد شده است و اندازه حرکت راننده را جذب می کند.
  7. در حدود 120 میلی ثانیه پس از برخورد راننده به عقب بر می گردد و با کیسه هوا از سوراخهای جانبی ان خالی می شود تا راننده دید پیدا کند کیسه هوای سرنشین نیز به همین ترتیب کار میکند کیسه هوا را به صورتهای مختلف نصب می کنند و متداولتر از نصب همه اجزا در وسط فلکه فرمان است به هر حال اساس کار تفاوتی نمی کند.
کیسه هوا air bag طرز کار کیسه هوا کیسه هوای خودرو

اجزای اصلی سیستم کیسه هوا عبارتند از :

  • کیسه هوای راننده و سرنشین: کیسه هوا از پارچه نایلونی ساخته شده است و از داخل آستر دارد پیش از ان که کیسه هوا باد شود تا شده است و زیر درپوش مناسبی قرار دارد این پوشش با خطوط گسست خاصی طراحی شده است در اطراف کیسه هوا سوراخهای تعبیه شده است که پس از عمل کردن کیسه به سرعت باد آن را خالی می کنند حجم کیسه هوای راننده در حدود 60 لیتر و حجم کیسه هوای سرنشین در حدود 160 لیتر است.
  • چراغ هشدار دهنده: مدار پایش این سیستم یک چراغ هشدار دهنده دارد این چراغ راننده را از خرابی سیستم مطلع می کند و بخش مهمی از مدار پایش است بعضی از سازندگان برای افزایش اعتماد پذیری سیستم هشدار دهنده از دو چراغ استفاده می کنند.
  • کلیدهای صندلی سرنشین: با استفاده از کلید که در طرف سرنشین (طرف شاگرد) قرار دارد می توان از عملکرد کیسه هوای این صندلی وقتی سرنشین ندارد جلوگیری کرد این نکته به ویژه در مورد کیسه های هوایی برخورد از بغل صدق می کند که در دوره آموزش تعمیرات کامتک به اختصار انها را شرح می دهیم.

باد کننده آتشی و مشتعل ساز:

باد کننده اتشی و مشتعل ساز را می توان با هم بررسی کرد باد کننده کیسه هوای راننده در وسط فلکه فرمان تعبیه شده است این باد کننده حاوی تعدادی قرص سوخت است که در یک محفظه احتراق قرار دارند مشتعل ساز از خازنهای پر تشکیل می شود که جرقه ای برای اشتعال سوخت ایجاد می کند قرصهای سوخت به سرعت می سوزند و مقدار معینی گاز نیتروژن با فشار معین تولید می کنند و وارد کیسه هوا می شود و ان را باد می کند وقتی کیسه باد شد از زیر پوشش خود بیرون میزند پس از اماده شدن کیسه هوا مقدار کمی هیدرو کسید سدیم در آن و در فضای داخل خودرو وجود خواهد داشت.

حسگرهای ضربه:

حسگر برخورد به صورتهای مختلف مکانیکی یا الکترونیکی ساخته می شود سیستم مکانیکی به وسیله فنری کار می کند که غلتکی را در جای خود نگه داشته است وقتی ضربه شدید تر از حد معین به خودرو وارد شود بر نیروی فنر غلبه می کند و غلتک ازاد می شود وقتی غلتک ازاد شد حرکت می کند و یک میکرو سوئیچ را کار اندازی می کند این کلید در حالت عادی باز است و مقاومتی به صورت موازی با ان بسته شده که امکان پایش سیستم را فراهم می کند می توان از دو کلید مشابه استفاده کرد تا کیسه هوا فقط هنگامی عمل کند که ضربه ناشی از برخورد از روبرو به اندازه کافی شدید باشد یاداوری می شود که در صورت چپ کردن خودرو کیسه هوا عمل نخواهد کرد نوع دیگر حسگر برخورد را می توان شتاب سنج تلقی کرد البته این نوع شتاب سنج شتاب منفی را اندازه گیریمی کند دو نوع شتاب سنج وجود دارد یکی براساس کرنش سنج و دیگری مبتنی بر بلور پیزو الکتریکی (شبیه حسگر کوبش موتور) تغییر شدید سرعت خودرو سبب حرکت جرم لرزه ای می شود و در نتیجه حسگر خروجی تولید می کند خروجی حسگر بلوری به صورت بار الکتریکی و خروجی حسگر کرنش سنجی به صورت تغییر مقاومت است مدارهای الکتریکی مناسب می توانند این حسگرها را بپایند و می توان انها چنان برنامه ریزی کرد که وقتی سیگنال به آستانه معینی رسید بیشتر واکنش نشان دهند مزیت روش اخیر اینست که نیازی به طراحی حسگرهای مختلف برای خودروهای مختلف نیست زیرا تفاوت بین سیستمها مختلف مورد استفاده در خودروهای مختلف را می توان با استفاده از نرم افزار ایجاد کرد.

حسگر کیسه هوا محفظه کیسه هوا تعمیر کیسه هوا تنظیم کیسه هوا

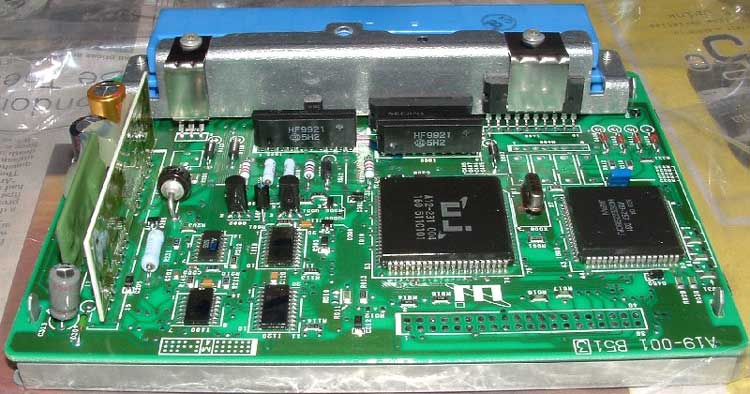

واحد کنترل الکتریکی:

آخرین جز این سیستم واحد کنترل الکترونیکی یا واحد کنترل عیب یاب است وقتی از حسگرهای مکانیکی استفاده می شود از لحاظ نظری اصلا به واحد کنترل الکترونیکی نیازی نیست می توان برای به کار انداختن کیسه هوا در هنگام عمل کردن کلید حسگر از یک مدار ساده استفاده کرد اما مسئله پایش سیستم یا بخش عیب یاب واحد کنترل الکترونیکی است که اهمیت خاصی دارد در صورتی که عیبی در هر بخش از مدار اشکار سازی شود چراغ هشدار دهنده به کار خواهد افتاد حافظه واحد کنترل الکترونیکی گنجایش تا پنج عیب یا بیشتر را دارد این حافظه را می توان بازیابی کرد و ان را به صورت رمزهای چشمک زن و غیره خواند امتحان کردن این سیستم به روش قدیمی و با استفاده از چندین (مولتی متر) و سیم یکسره کن توصیه نمی شود زیرا این کار ممکن است سبب عمل کردن کیسه هوا شود.
