ایموبلایزر و راههای جلوگیری از سرقت خودرو

Print
5 رای 16 از 5

بحث هایی از سیستم ایموبیلایزر و نسل های مختلف آن:

هدف از طراحی این سیستم جلوگیری از سرقت خودرو بوده است. که با پیشرفت تکنولوژی شاهد پیشرفت سیستم ایموبلایزر بوده ایم. در اوایل سال ۱۹۹۳ میلادی سرقت اتومبیل رو به فزونی بود. در المان شرکت های بیمه به فکر راه حلی برای مقابله با این مشکل بودند. در سایر کشور ها نیز موسسات و سازمان های دولتی نیز دست به کار شده و تمرکز خودشون رو روی امنیتماشین ها گذاشتند.
راه حل های مختلفی برای جلوگیری از سرقت خودرو ها با توجه به شرایط هر کشور و نیازهای مشتری اتخاذ شد. در امریکا سیستم ورود بدون کلید. در فرانسه سیستم های امنیتی مخفی و دور از دیدافراد. و نهایتا در المان از سیستم های رادیو فرکانس(Radio Frequency Identification) استفاده شد. که در نهایت پس از ازمایش های مختلف سیستم اخر به عنوان راه کار اصلی انتخاب شده ودرصدد توسعه قابلیت های ان برامدند.
از ابتدای پیدایش این سیستم تا به امروز دو وظیفه اصلی برای این سیستم تعریف شده بود. که ابتدا باز و بست کردن درهای خودرو و بعد روشن کردن خودرو.

برای آشنایی بیشتر با سیستم ایموبلایزر و آموزش تعمیرات ای سی یو به مطالب درج شده در این سایت مراجعه کنید.

نسل های ایموبیلایزر:

  • اولین نسل از این تکنولوژی شامل مدل : V1T.V1
  • نسل دوم دو مدل: V2 و V2 CRYPTED
  • نسل اخر هم V3 میباشد.

ایموبلایزر چیست و چگونه کار میکند؟

نسل های اولیه ایموبیلایزر از امواج مادون قرمز برای ارسال و تبادل اطلاعات استفاده میکردند.
اولین نکته و ایراد فاصله و برد بسیار کم بود. گیرنده وفرستنده باید حتما در راستا و زاویه دید هم دیگه بودن در غیر این صورت بازشدن درب ها امکان پذیر نبود. گیرنده در جایی قرار میگرفت که بیشترین فضای قابل دسترس وجود داشته باشه که معمولاپشت اینه جلو قرار میگرفت. اما با پیشرفت دستگاه ها به جای استفاده از مادون قرمز از امواج رادیو فرکانسی استفاده گردید. در اینجا دیگر فضا و جای قرار گیری مطرح نبود و گیرنده در هر جای خودرو قابل نصب بود. که بعدا تمام مجموعه در دکودر UCH قرار گرفتند.
در نسل اول و در زمان باز کردن درب ها این مراحل انجام میگرفت :

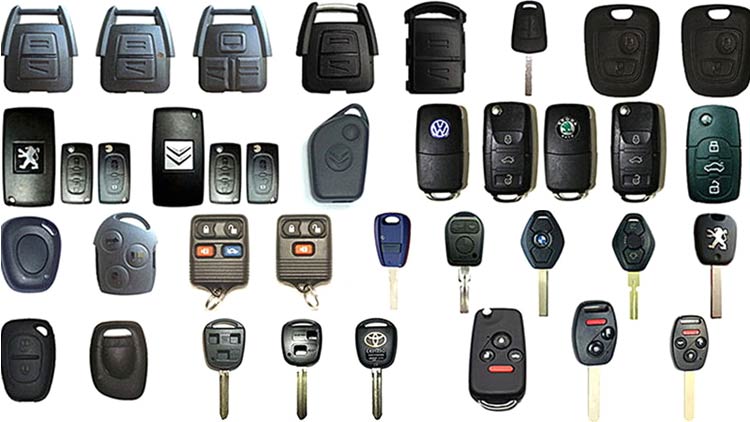

  • کد از فرستنده به گیرنده ارسال میشد.
  • کد درون دکودر با کد ارسالی مقایسه میشد در صورت درست بودن درب خودرو باز شده و چراغ سقف نیز روشن میشد و الارم نیز از کار می افتاد.

حالت ثابت یا FIXED :

در این حالت همواره کد ارسالی بین فرستنده و دکودر یکسان بود که عمده ترین مشکل ان امکان کپی شدن کد بسیار بالا بود و یا اینکه کد رو به راحتی میشد پاک کرد.

  • حالت چرخشی یا Rolling:

در این حالت با هر بار ارسال کد از سوی فرستنده کد تغییر میکند و پس از مقایسه کد ارسالی با کد موجود در دکودر و تایید ان درب ها باز می شدند.

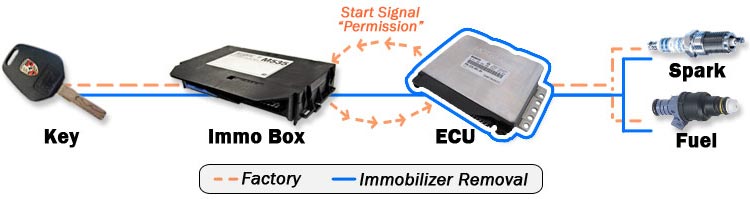

ایموبلایزر

چند نکته در مورد مدیریت باز و بست درب ها در نسل اول

در نسل اول که شامل سه مدل V1*. V1T.V1 هست اگر درب خودرو با استفاده از ریموت باز میشد با همان کد هم میتوانستید خودرو رو روشن کنید. اما اگر در غیر این صورت بود خودرو نیز روشن نمیشد. و خودرو روشن میگردد. نحوه کد دهی و تغییر کد براساس منطق ریاضی سری و دنباله میباشد. در کلید و دکودر یک شمارنده وجود دارد و تعداد دفعاتی که دکمه روی ریموت فشرده می شود ثبت می گردد در این زمان اگر دکمه زده شود اما درب ها باز نشوند تعداد شمارش ها ثبت میشود. در اولین روشن شدن خودرو این اعداد با هم تطابق پیدا میکند. اما اگر بیش از 1000 بار دکمه روی ریموت فشرده شود اما درب ها باز نگردد و خودرو نیز روشن نشود کلید از سنکرون بودن خارج می شود و امکان روشن شدن خودرو سلب میشود.

نسل سوم سیستم V2 CRYPTED که با سیستم مالتی پلکس در ارتباط باشد نسل سوم رو تشکیل می دهند. در خودرو های جدید به جای استفاده از ریموت از کارت و به جای ترانسپوندر از کارت خوان استفاده شده است. این بار چیپ در درون کارت قرار گرفته است. برای روشن کردن خودرو باید کارت در درون جای خود که همان کارت خوان می باشد قرار بگیرد. پس طی مراحل و درست بودن کد درون کارت از طریق شبکه مالتی پلکس به قفل فرمان دستور ازاد شدن میدهد پس از ان انژکتورها و سیستم جرقه نیز فعال میشوند. و با فشار دکمه استارت خودرو روشن میشود.
لازم به ذکر است به هنگام تعمیرات ای سی یو این نکته را باید در نظر داشت که ECU انژکتور UCH قفل فرمان و مجموعه کیلومتر شمار و صفحه کیلومتر در سیستم مالتی پلکس از طریق شبکه CAN یا VAN با یکدیگر در ارتباط هستند.
